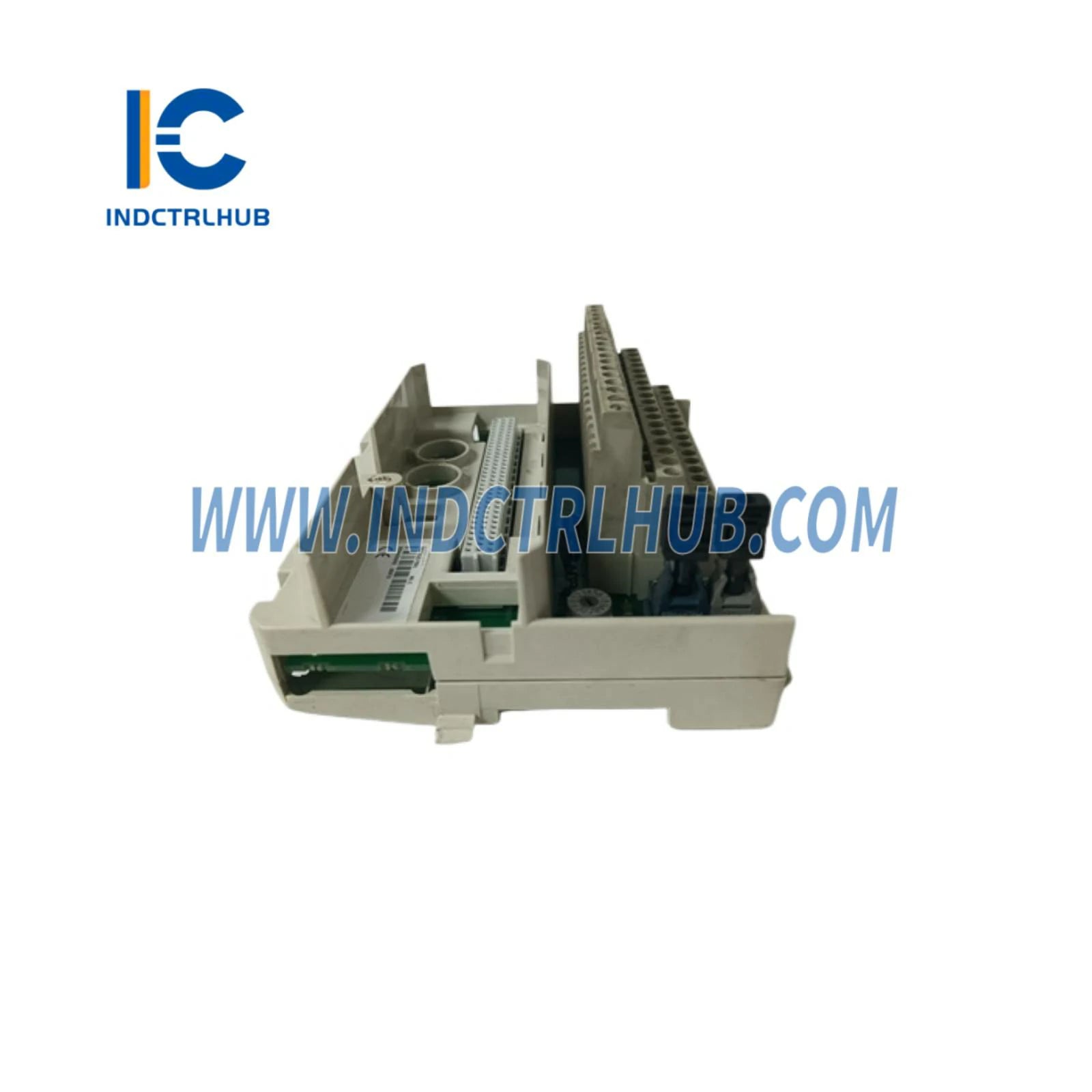

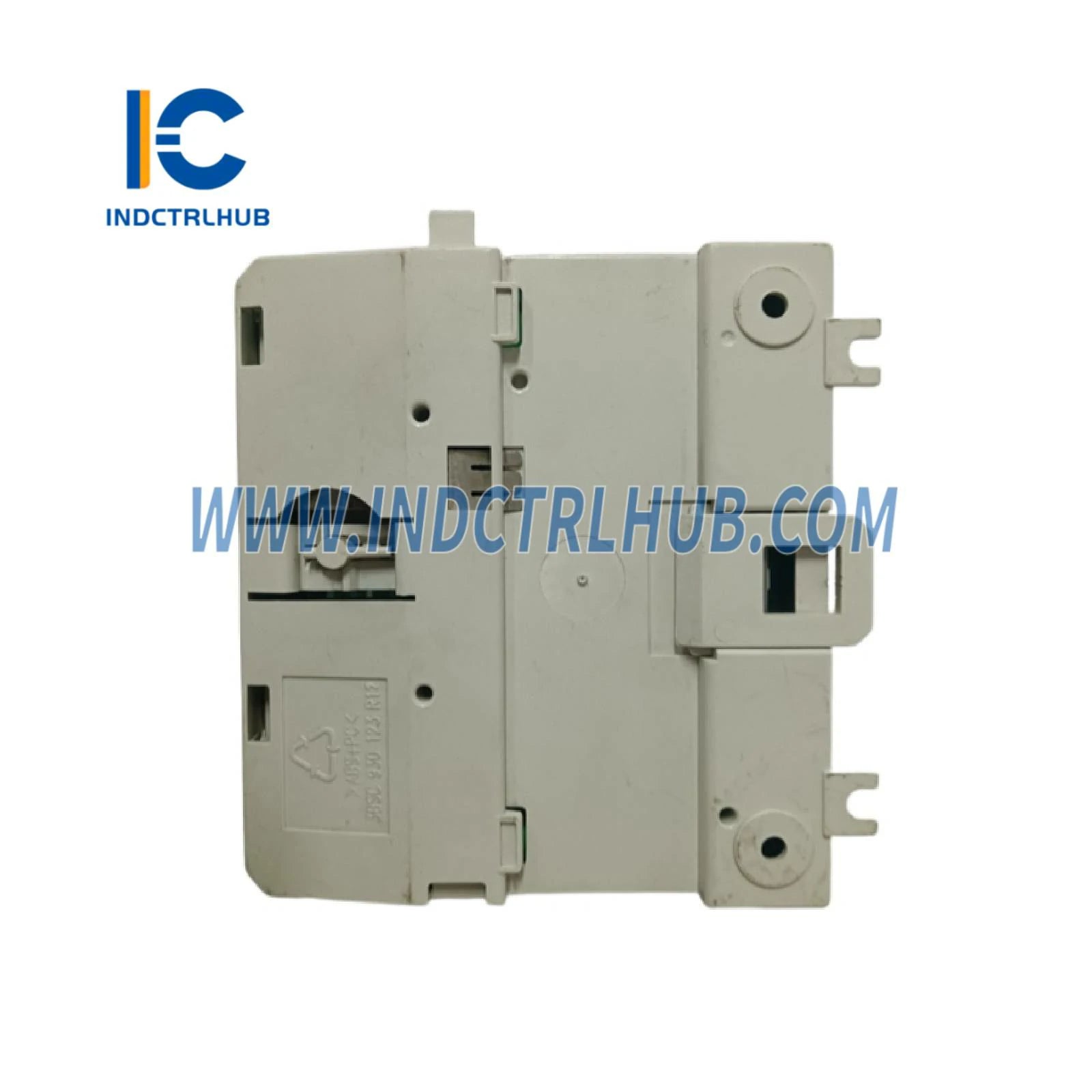

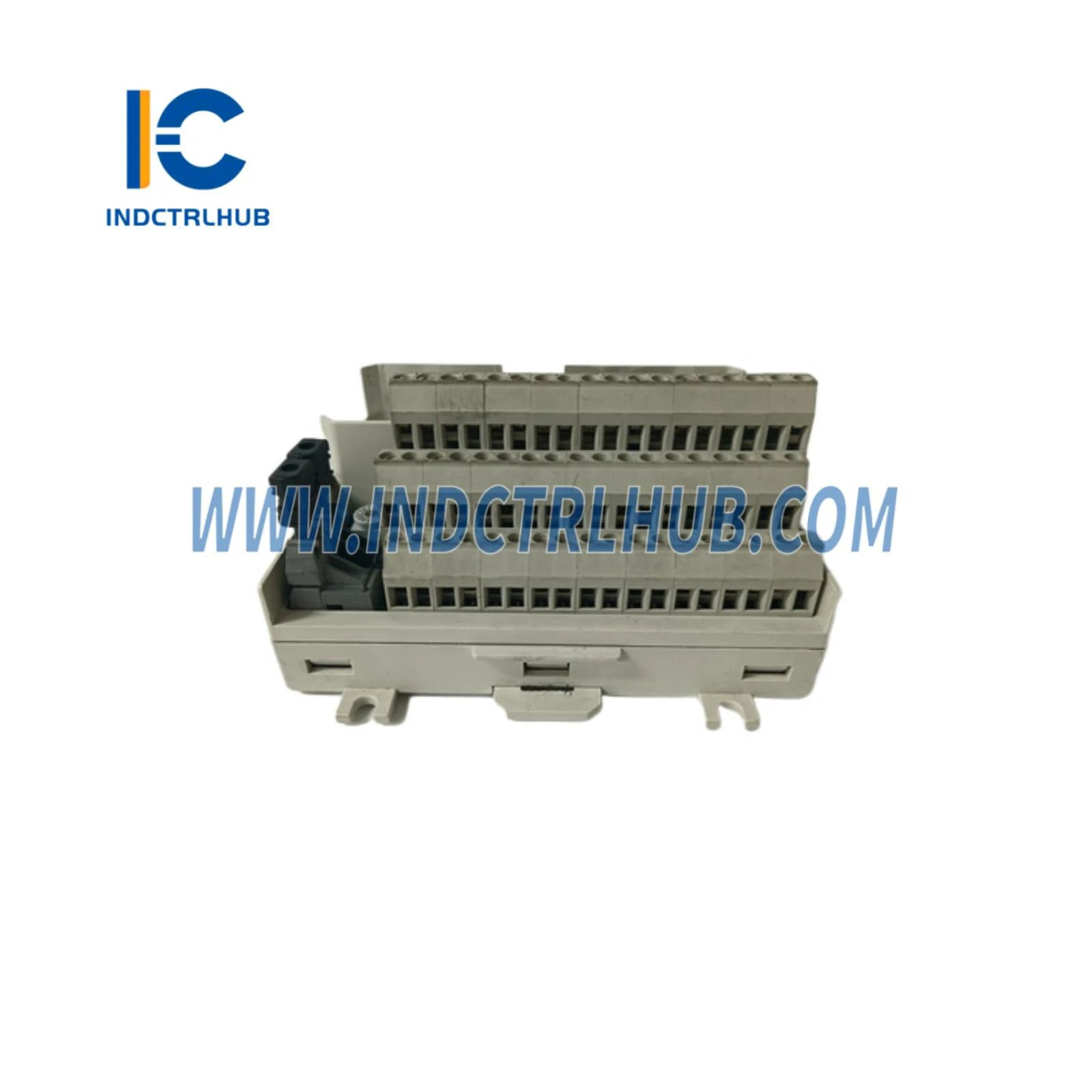

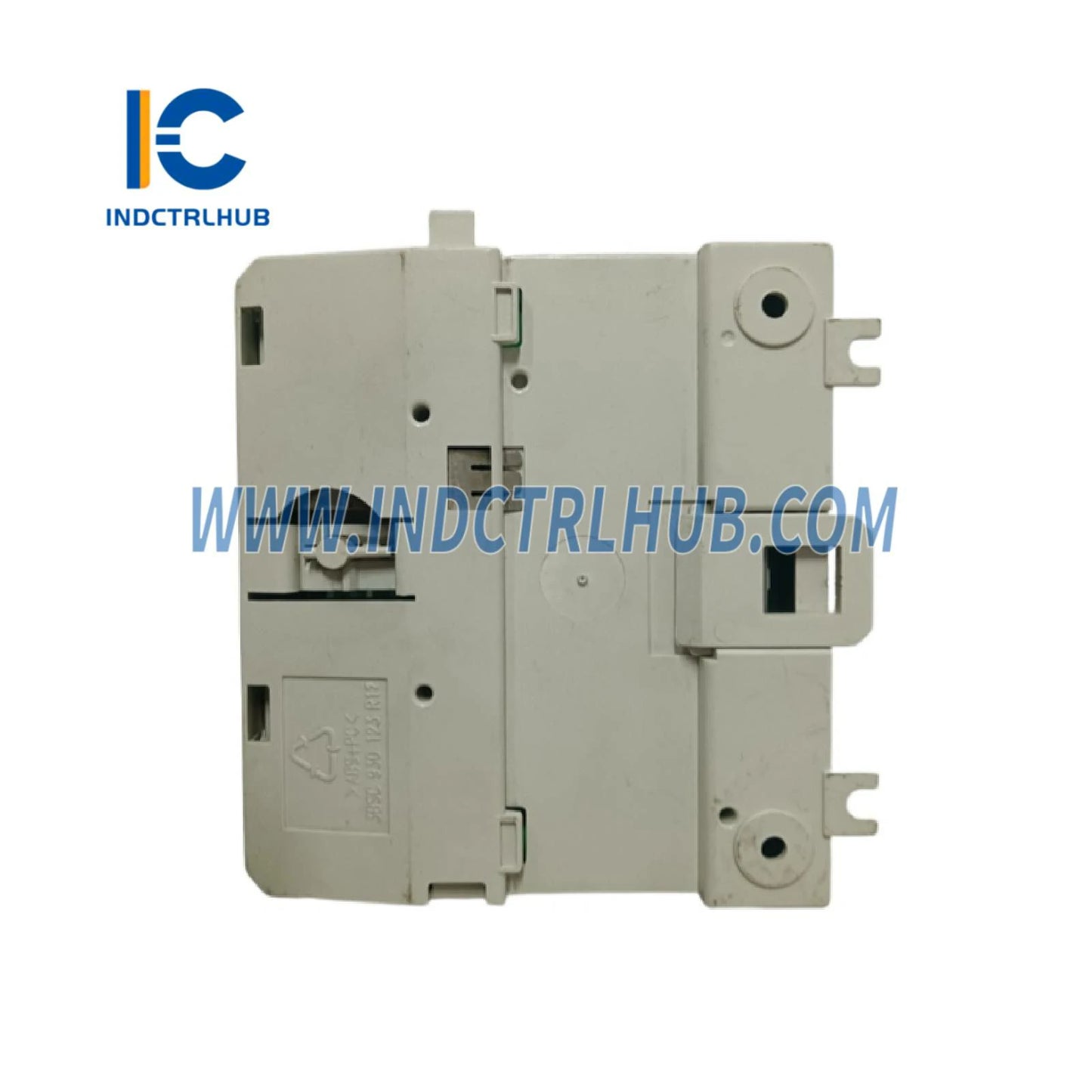

ABB GRBTU-01 3BSE013175R1 Қашықтан Терминалдық Блок
Өнімге шолу
- ABB GRBTU-01, 3BSE013175R1 бөлшек нөмірімен, ABB-ның таралған басқару жүйелерінде (DCS), әсіресе System 800xA немесе Advant OCS платформаларында қолдануға арналған Қашықтан Терминалдық Блок (RTU). Бұл модуль байланыс және басқару интерфейсі ретінде қызмет етеді, алаң құрылғыларынан деректерді жинап, орталық басқару жүйелеріне жіберуге мүмкіндік береді. Ол электр тарату, су ресурстарын басқару, мұнай және газ, сондай-ақ өнеркәсіптік автоматтандыру салаларында процестерді қашықтан бақылау және басқару үшін кеңінен қолданылады. GRBTU-01 өзінің сенімді байланыс мүмкіндіктері, тұрақтылығы және ABB автоматтандыру экожүйелерімен интеграциялануымен танымал.
Техникалық сипаттамалар
- GRBTU-01 3BSE013175R1 құрылғысының техникалық сипаттамалары салалық дереккөздер мен ABB құжаттамасына негізделген:
| Техникалық сипаттама | Толығырақ |
|---|---|
| Модель/Бөлім нөмірі | 3BSE013175R1 |
| Белгілеу | GRBTU-01 |
| Өндіруші | ABB |
| Сипаттама | DCS жүйелері үшін Қашықтан Терминал Бөлімі |
| Серия | System 800xA, Advant OCS |
| Функция | Өріс құрылғыларынан деректерді жинайды және орталық басқару жүйелерімен байланысады |
| Кіріс сигналдары | Цифрлық: Екілік кірістер (мысалы, күй сигналдары) Аналогтық: 4–20 мА, 0–10 В (конфигурацияға байланысты) |
| Шығыс сигналдары | Цифрлық: Реле немесе екілік шығыстар Аналогтық: 4–20 мА (конфигурацияға байланысты) |
| Байланыс Интерфейстері | Modbus RTU, PROFIBUS DP, IEC 60870-5-101/104 немесе ABB-ның жеке протоколдары |
| Деректер жылдамдығы | 12 Мбит/с дейін (протоколға байланысты) |
| Қосылу түрі | Сериялық (мысалы, RS-232, RS-485), Ethernet немесе fieldbus қосылымдары |
| Қолдау көрсетілетін құрылғылар | ABB S800 I/O модульдері, System 800xA контроллерлері, өріс құрылғылары (сенсорлар, әрекеттегіштер) |
| Диагностика | Қате анықтау, байланыс күйі, сигнал қателері |
| Үйлесімділік | ABB System 800xA, Advant OCS және байланысты DCS платформалары |
| Қуат Жабдығы | 24 VDC (сыртқы немесе жүйелік артқы тақта арқылы) |
| Қуат тұтыну | Шамамен 5–10 Вт |
| Қоршаған орта сипаттамалары | Жұмыс температурасы: -25°C-тан +70°C-қа дейін (-13°F-тан +158°F-қа дейін) Сақтау температурасы: -40°C-тан +85°C-қа дейін (-40°F-тен +185°F-қа дейін) Салыстырмалы ылғалдылық: 5% -тен 95% дейін, конденсациясыз Діріл: IEC 60068-2-6 талаптарына сай Соққы: IEC 60068-2-27 стандартына сәйкес |
| Қаптама | IP20 (басқару шкафында немесе қорапта орнатылған) |
| Өлшемдері | Шамамен 150 мм (Б) x 100 мм (Е) x 120 мм (Т) |
| Салмағы | Шамамен 0.5–0.8 кг |
| Орнату | Жүйелік тіректе DIN-рейка немесе панельге орнату |
| Сертификаттар | CE, UL, CSA, IEC 61131 және IEC 61850 стандарттарына сәйкес |
