Product Description
🔹 Informasi Umum
|
Pabrikan |
Yokogawa |
|---|---|
|
Model/Nomor Bagian |

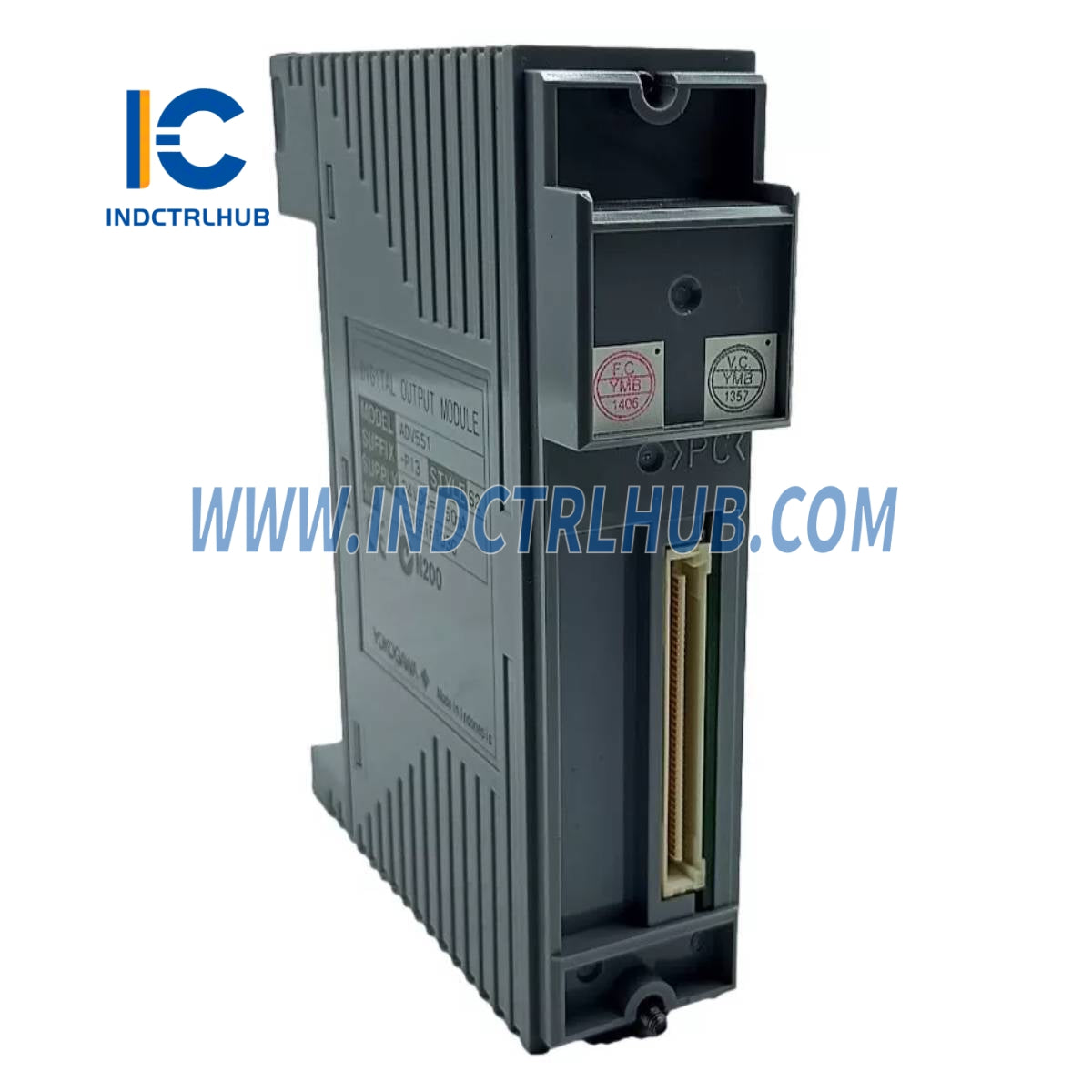

ADV551-P13 S2 |
|
Keterangan |
Modul Output Digital 32-Kanal, 24 VDC, Terisolasi, dengan output proporsional pulsa/waktu, tanpa tampilan status, opsi G3, -20 hingga 70°C, kompatibel SIL2 |
🔹 Spesifikasi
|
Barang |
Spesifikasi |
|---|---|
|
Jumlah Saluran Output |
32 |
|
Tegangan Terapan Tertilai |
Tegangan DC 24V |
|
Rating Catu Daya Eksternal |
Tegangan DC 24V, 50mA |
|
Rentang Tegangan Catu Daya Eksternal |
20,4 hingga 26,4 V DC |
|
Format Keluaran |
Tenggelam saat ini |
|
Tegangan Output ON (Maks) |
Tegangan DC 2V |
|
Arus Bocor (Output MATI) |
Maksimum 0,1 mA |
|
Arus Beban Maksimum |
100 mA per saluran (hingga 26,4 V) |
|
Tegangan Tahan |
- Output ke sistem: 2 kV AC selama 1 menit - Antara commons: 500 V AC (per 16 saluran) |
|
Waktu Respon Output |
≤ 3 ms (output status), ≤ 10 ms (output campuran) |
|
Keluaran Lebar Pulsa |
8 ms hingga 7200 s (fungsi satu kali) |
|
Resolusi Lebar Pulsa |
8 ms (±1 ms delay ON/OFF) |
|
Output Proporsional Waktu |
Didukung |
|
Fungsi Output Status |
Tidak termasuk (per kode akhiran) |
|
Konsumsi Arus Maksimum |
700 mA (5 V DC), 60 mA (eksternal 24 V DC) |
|
Berat |
Sekitar 0,20kg |
|
Koneksi Eksternal |
Terminal penjepit tekanan, kabel KS (AKB331), konektor MIL |
🔹 Rincian Kode Sufiks (ADV551-P13 S2)
|
Kode |
Arti |
|---|---|
|
-P |
Dengan fungsi output lebar pulsa dan proporsi waktu |
|
1 |
Tanpa tampilan status |
|
3 |
Dengan opsi ISA Standard G3 dan rentang suhu yang luas (-20 hingga 70°C) |
|
S2 |
Versi yang sesuai dengan SIL2 untuk sistem instrumentasi keselamatan |
