Product Description

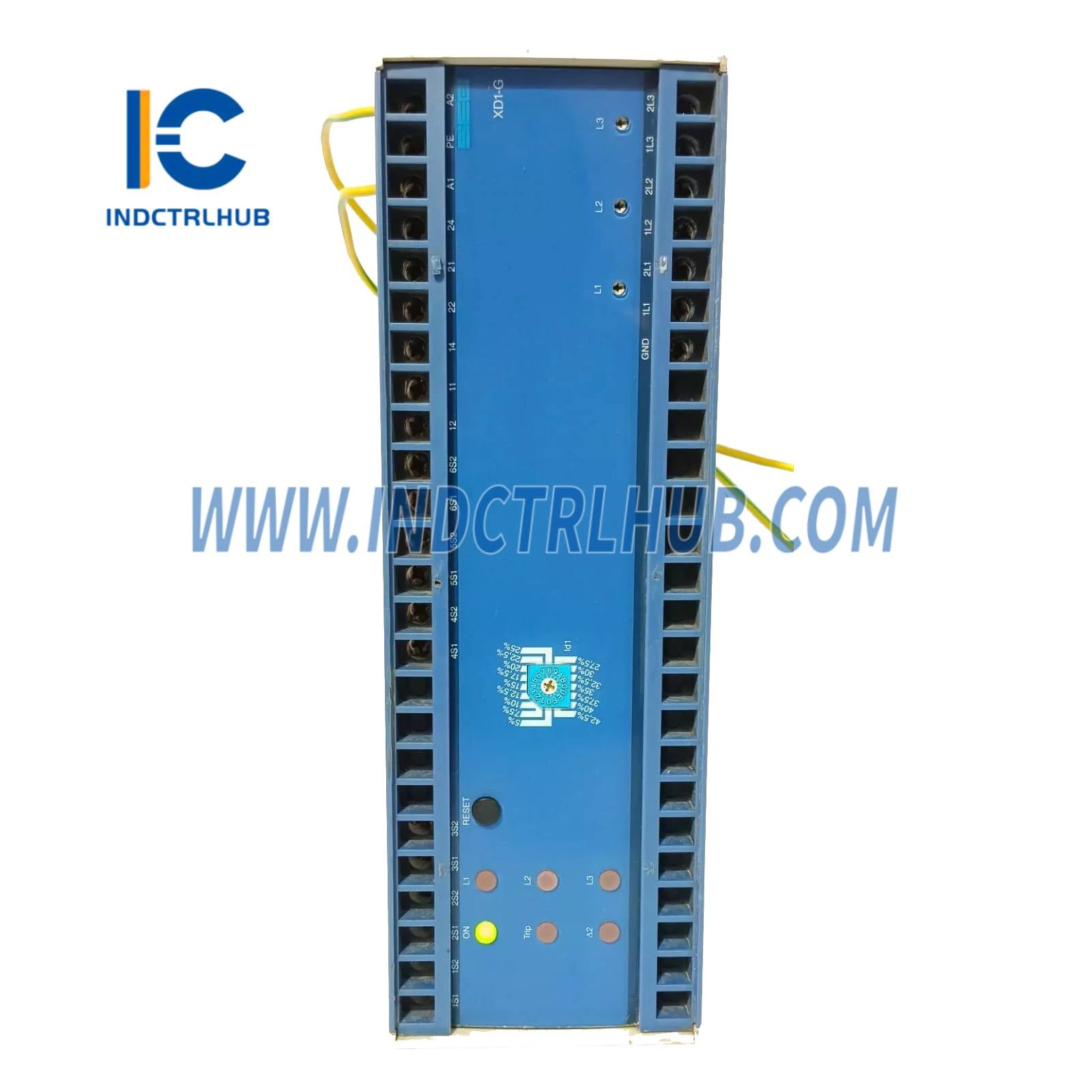

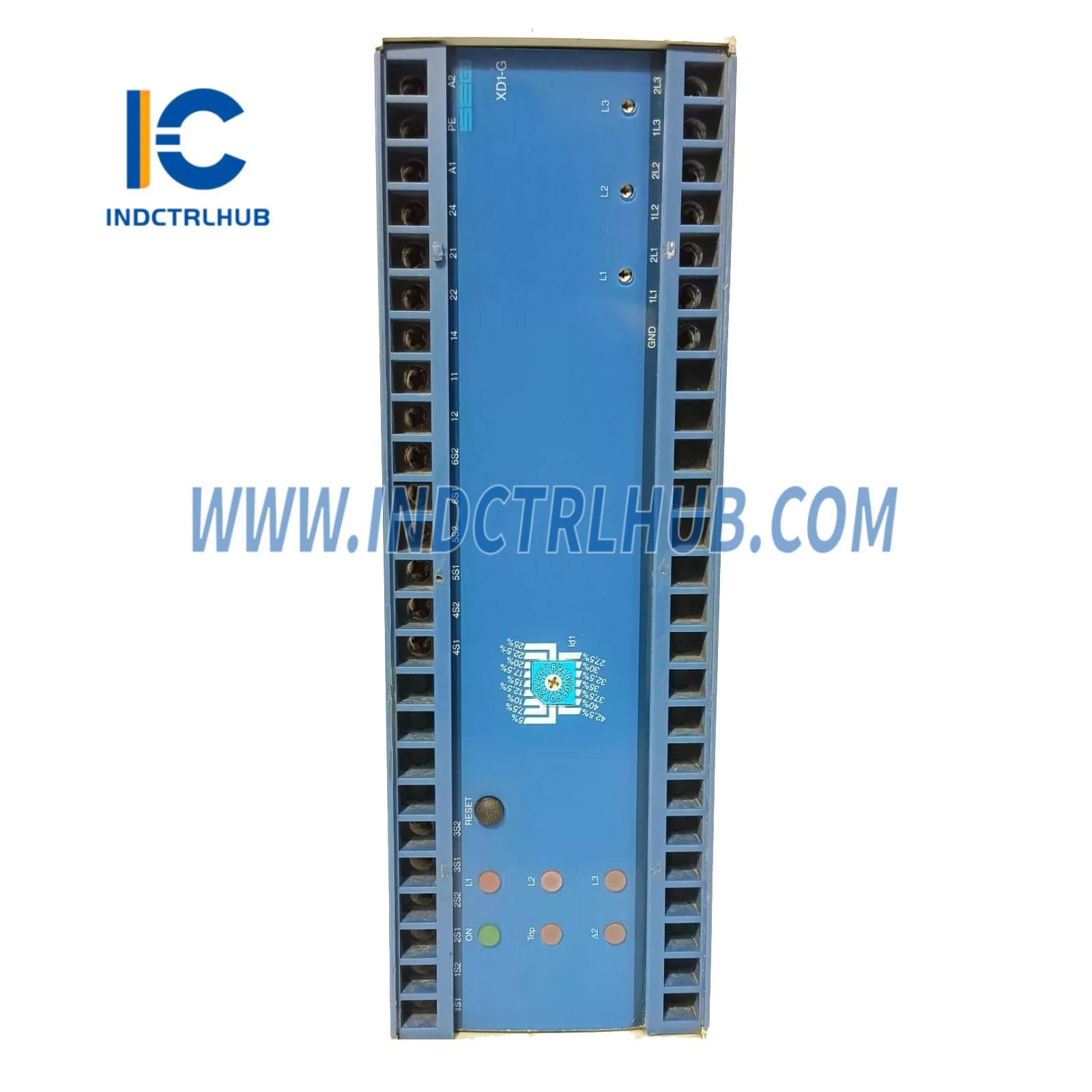

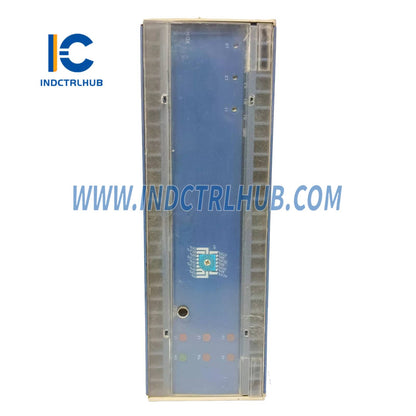

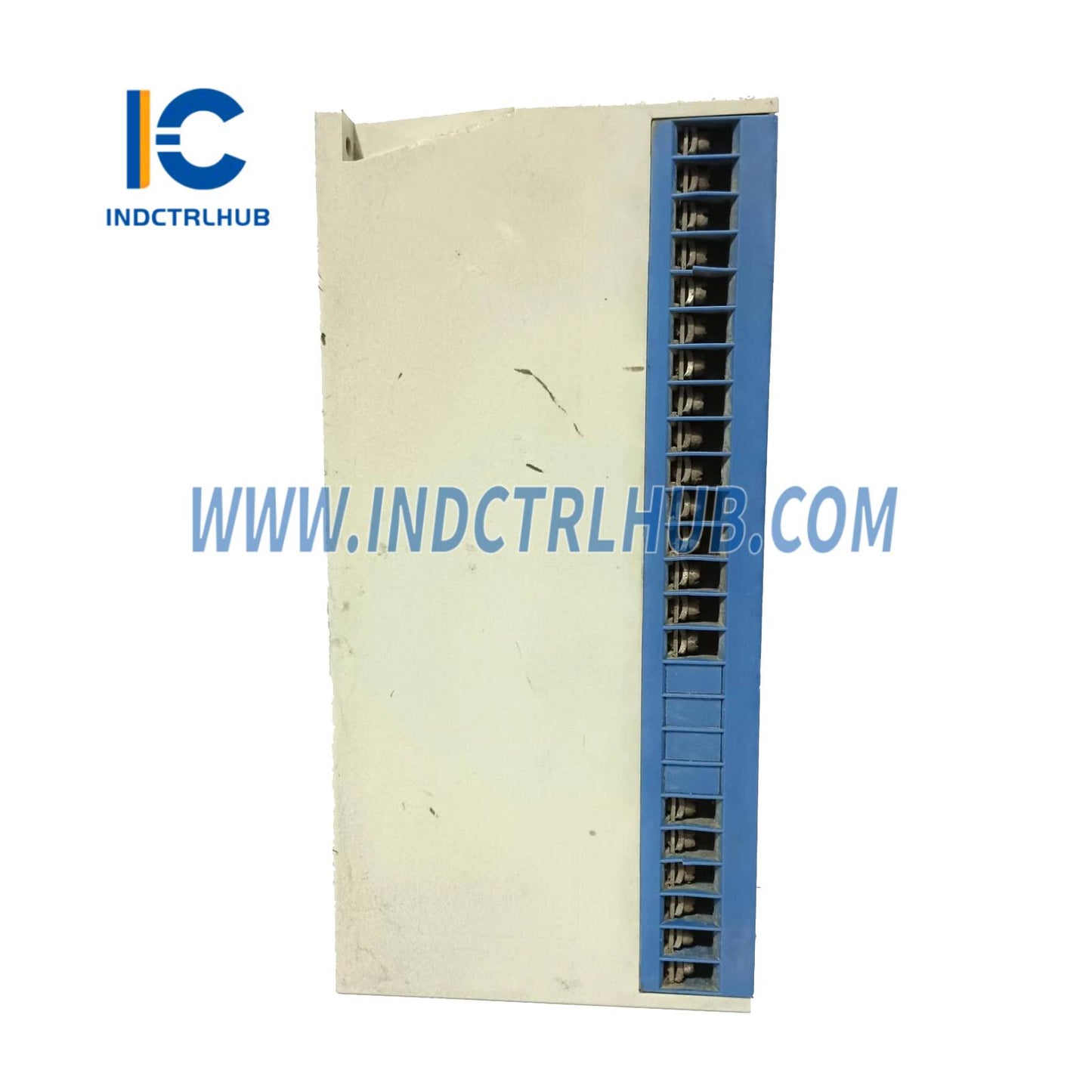

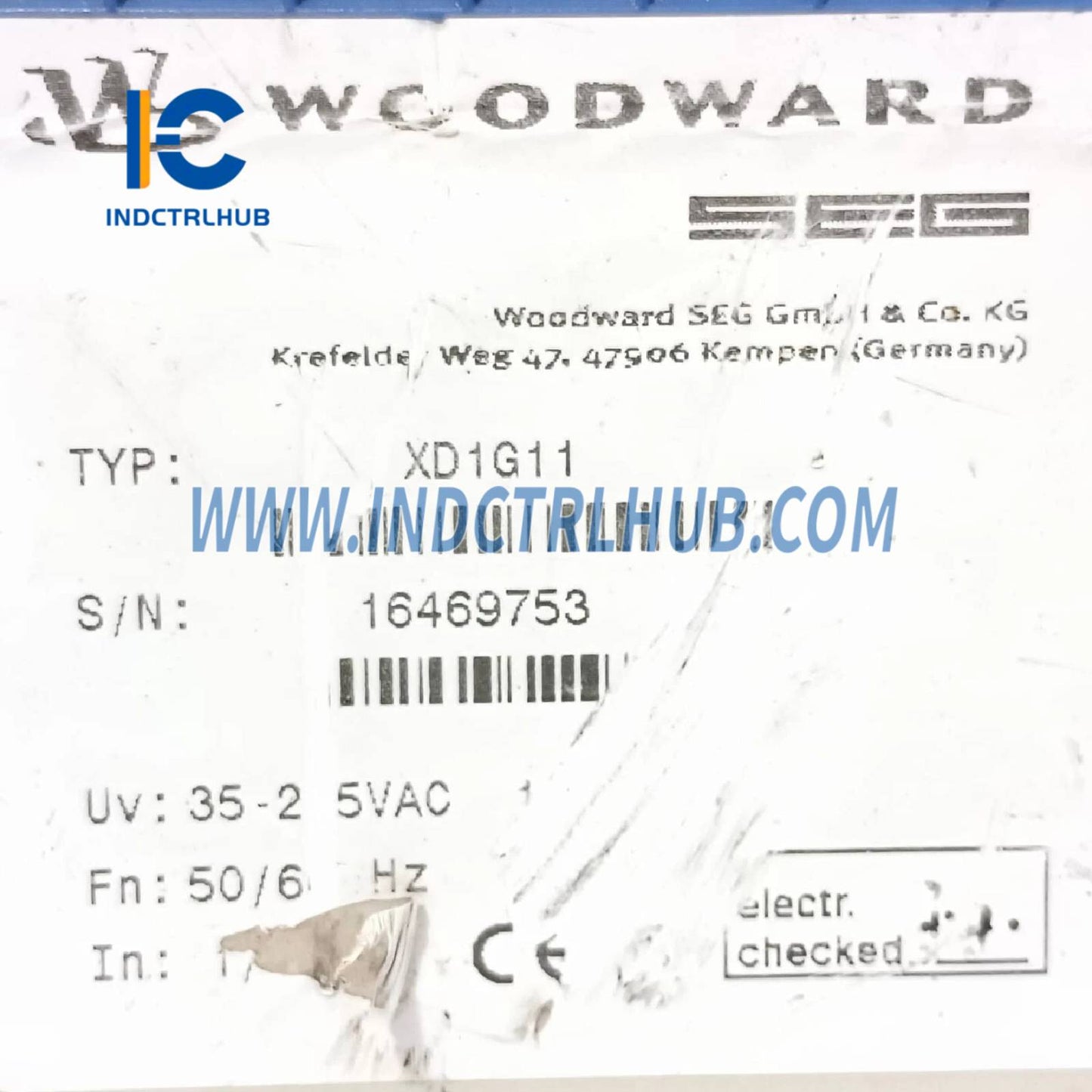

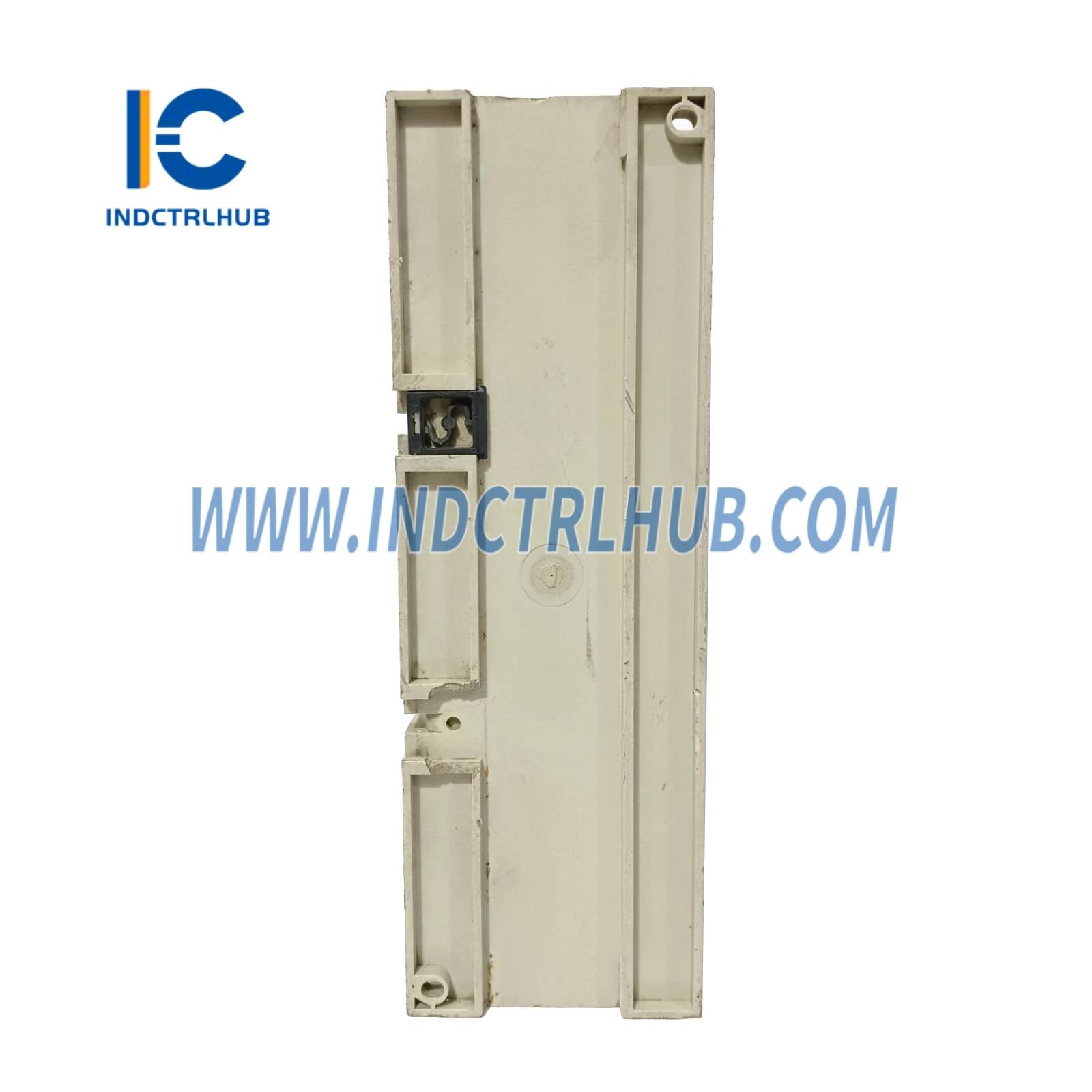

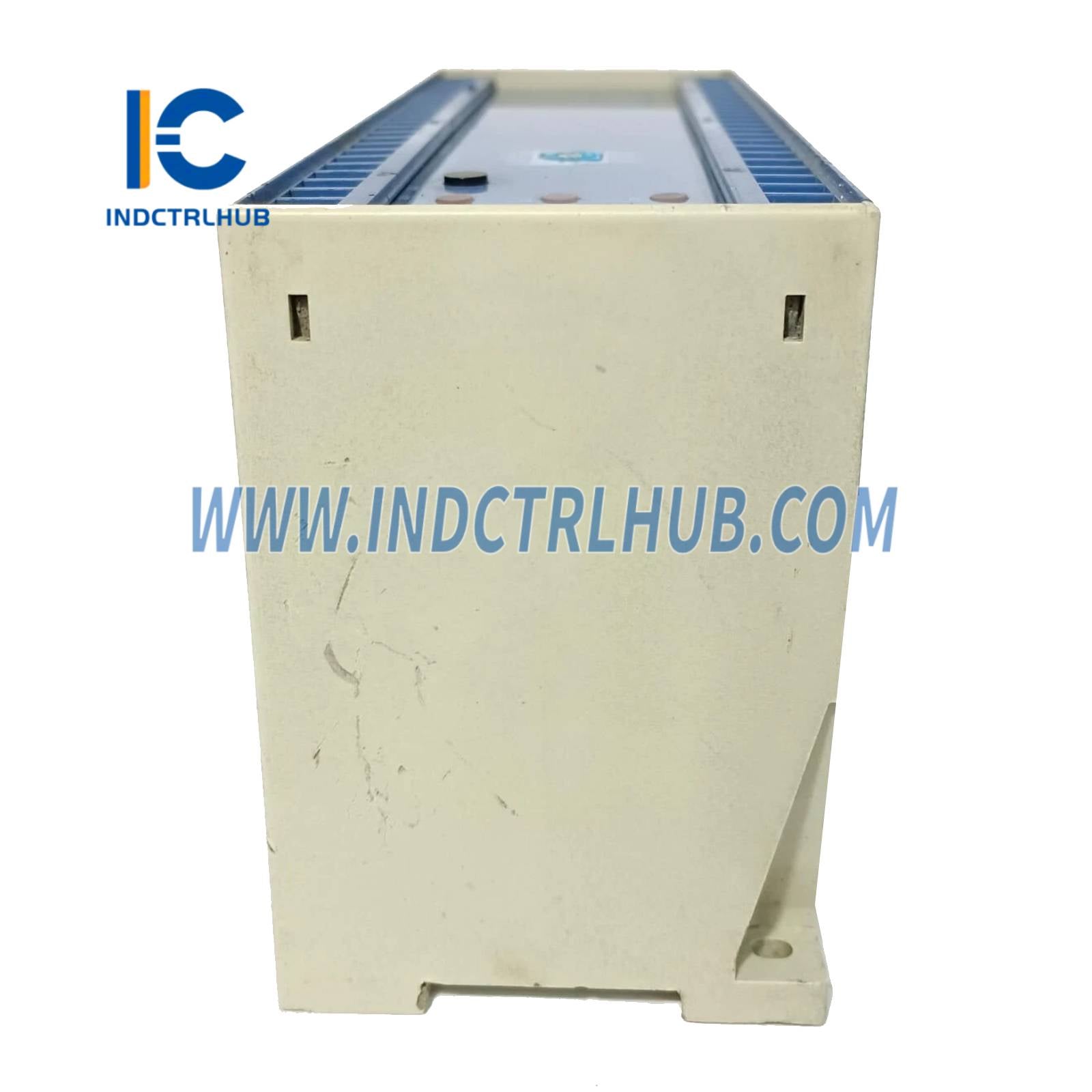

Relay Proteksi Diferensial Generator Woodward XD1G11
Ikhtisar Produk
- Woodward XD1G11 adalah Relay Proteksi Diferensial Generator digital yang dirancang untuk proteksi presisi tinggi pada generator sinkron dalam aplikasi pembangkit listrik, seperti pembangkit listrik, fasilitas industri, dan sistem kelautan. Bagian dari seri XD1 Woodward, relay berbasis mikroprosesor ini menyediakan proteksi diferensial untuk mendeteksi gangguan internal dalam generator atau trafo terkait, memastikan isolasi gangguan yang cepat untuk mencegah kerusakan peralatan. Penunjukan "G11" menunjukkan konfigurasi spesifik, biasanya dengan fokus pada proteksi diferensial generator dan input arus 1 A atau 5 A (tergantung konfigurasi). XD1G11 menawarkan algoritma proteksi canggih, diagnostik gangguan, dan kemampuan komunikasi untuk integrasi ke dalam sistem manajemen daya modern. Dibandingkan dengan relay multifungsi Woodward (misalnya, MRI4A0AB), relay proteksi feeder (misalnya, MRI3I5E5DM), atau pengendali genset (misalnya, EasyGen-3500-5, 8440-2087), XD1G11 khusus untuk proteksi diferensial generator, bukan kontrol feeder, motor, atau mesin. Ini berbeda dari sistem eksitasi Woodward (misalnya, DECS-100-B15), governor elektronik (misalnya, DYN1-10784-003-0-12), aktuator (misalnya, 8408-921), dan modul lainnya (misalnya, 5466-1510 CPU).
Spesifikasi Teknis
- XD1G11 memiliki spesifikasi berikut berdasarkan sumber industri dan dokumentasi Woodward:
| Spesifikasi | Detail |
|---|---|
| Model/ Nomor Bagian | XD1G11 |
| Produsen | Woodward |
| Deskripsi | Relay Proteksi Diferensial Generator Digital |
| Seri | XD1 |
| Fungsi | Melindungi generator sinkron terhadap gangguan internal menggunakan proteksi diferensial |
| Prosesor | Berbasis mikroprosesor (arsitektur spesifik tidak diungkapkan secara publik) |
| Memori | Flash: 8–16 MB (untuk firmware dan konfigurasi) RAM: 4–8 MB (untuk data runtime) |
| Tampilan | Indikator LED; antarmuka HMI eksternal opsional atau PC untuk konfigurasi |
| Input | 6 input arus (3 per sisi, 1 A atau 5 A nominal, dapat dikonfigurasi, rentang 0,1–40 A) 2 input diskrit (24 VDC) |
| Keluaran | 4 output relay (kontak kering, hingga 250 VAC/5 A) 1 output analog (opsional, 4–20 mA) |
| Antarmuka Komunikasi | 1 port serial (RS-485, Modbus RTU) CANbus (opsional, untuk integrasi dengan sistem kontrol) Ethernet (opsional, Modbus TCP/IEC 61850) |
| Fungsi Perlindungan | Proteksi diferensial (87G), arus lebih (instan dan tertunda waktu), gangguan tanah terbatas (opsional), arus lebih cadangan |
| Akurasi Trip | ±2% dari nilai set (arus diferensial), ±5% (arus lebih) |
| Pengaturan Proteksi | Bias diferensial yang dapat dikonfigurasi, ambang trip, penundaan waktu, dan kurva karakteristik |
| Redundansi | Tidak redundan |
| Diagnostik | Deteksi gangguan, pencatatan kejadian (hingga 200 kejadian), perekaman gangguan, LED status |
| Kompatibilitas | Kompatibel dengan sistem kontrol Woodward (misalnya, EasyGen-3200-5, 8440-2050), sistem SCADA, dan perangkat pihak ketiga melalui Modbus atau IEC 61850; cocok untuk proteksi generator dan trafo |
| Catu Daya | 24–250 V AC/DC (input universal) |
| Konsumsi Daya | Sekitar 5–10 W |
| Spesifikasi Lingkungan | Suhu Operasi: -25°C hingga +70°C (-13°F hingga +158°F) Suhu Penyimpanan: -40°C hingga +85°C (-40°F hingga +185°F) Kelembaban Relatif: 5% hingga 95% tanpa kondensasi Tahan getaran: sesuai IEC 60068-2-6 Tahan guncangan: sesuai IEC 60068-2-27 |
| Enclosure | IP40 (dengan enclosure yang sesuai); IP20 (belakang) |
| Dimensi | Sekitar 120 mm (T) x 130 mm (L) x 100 mm (D) |
| Berat | Kira-kira 0,8–1,2 kg |
| Pemasangan | Dipasang pada panel atau rel DIN |
| Sertifikasi | Sertifikasi CE, UL, CSA, kelautan (misalnya, DNV, ABS, tergantung konfigurasi); kepatuhan IEC 61850 (opsional) |
