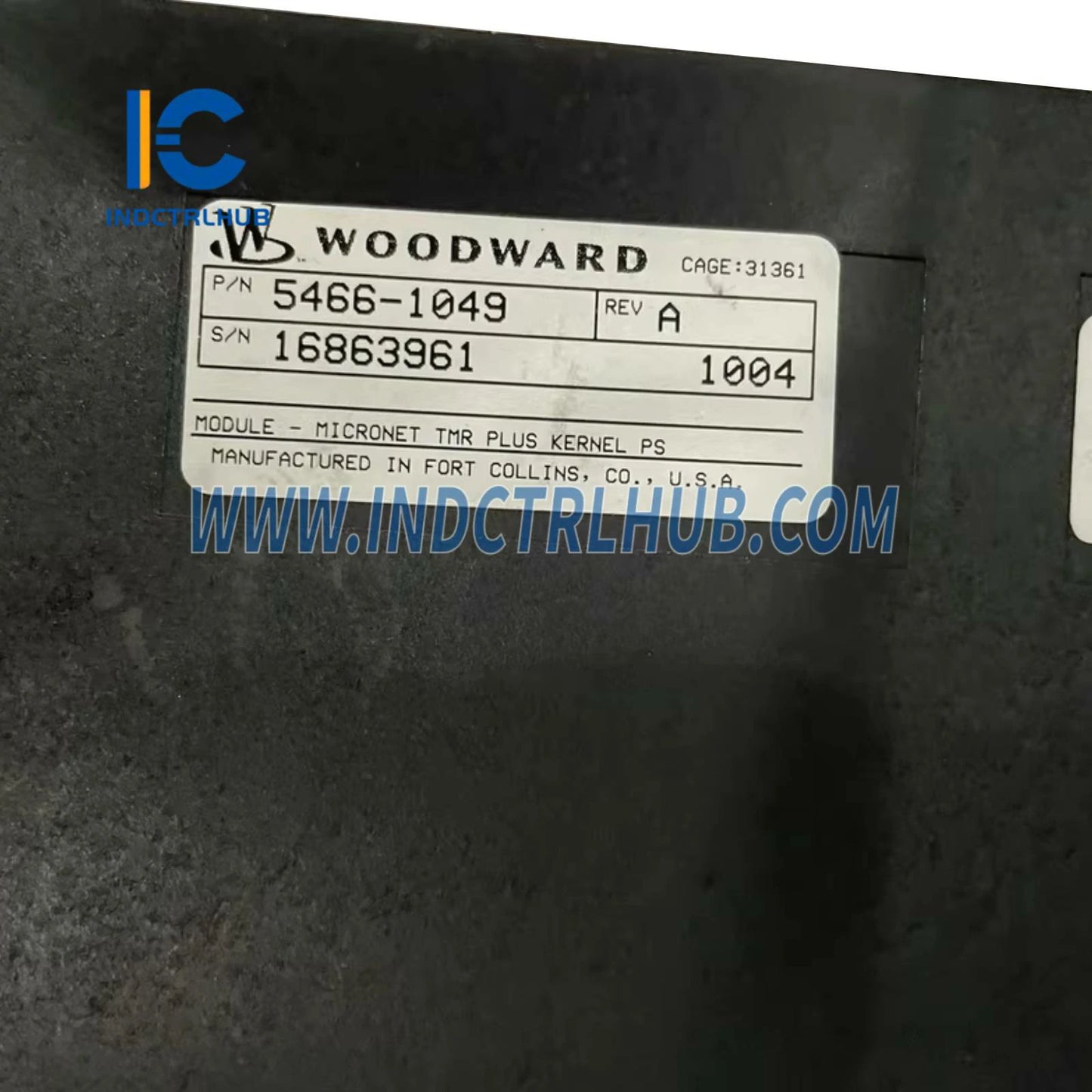

Modul Ditingkatkan Woodward 5466-1049 MicroNet TMR CPU5200
Modul Ditingkatkan Woodward 5466-1049 MicroNet TMR CPU5200
Manufacturer: Woodward
Product No.: 5466-1049
Condition:1000 tersedia
Product Type: Modul Ditingkatkan MicroNet TMR CPU5200
Product Origin: USA
Payment: T/T, Western Union
Weight: 1200g
Shipping port: Xiamen
Warranty: 12 months
- Dukungan 24/7
- Pengembalian 30 Hari
- Pengiriman Cepat
Woodward 5466-1049 Modul CPU5200 MicroNet TMR yang Ditingkatkan
Gambaran Produk
- Woodward 5466-1049 adalah Modul CPU5200 yang ditingkatkan yang dirancang untuk Sistem Kontrol Woodward__ MicroNet Triple Modular Redundant (TMR). Modul ini berfungsi sebagai unit pemrosesan pusat untuk platform MicroNet TMR, menjalankan algoritma kontrol kompleks, mengelola komunikasi I/O, dan memastikan operasi tahan kesalahan dalam aplikasi industri kritis seperti turbin gas dan uap, kompresor, dan sistem pembangkit listrik. Arsitektur TMR-nya memberikan keandalan tinggi melalui pemrosesan triplikat dengan pemungutan suara 2-dari-3, menjadikannya ideal untuk lingkungan yang kritis terhadap keselamatan. 5466-1049 umum digunakan di industri seperti pembangkit listrik, minyak dan gas, dirgantara, dan kelautan, dikenal karena kemampuan pemrosesan canggih, memori yang ditingkatkan, dan integrasi yang kuat dengan ekosistem kontrol Woodward__. Ini adalah varian yang ditingkatkan dibandingkan dengan model seperti 5466-1045, 5466-1036, dan 5466-1002, yang berpotensi memiliki kinerja yang lebih baik, opsi komunikasi tambahan, atau peningkatan firmware.
Spesifikasi Teknis
- 5466-1049 memiliki spesifikasi berikut berdasarkan sumber industri dan dokumentasi Woodward:
| Spesifikasi | Detail |
|---|---|
| Model/Nomor Bagian | 5466-1049 |
| Produsen | Woodward |
| Deskripsi | Modul CPU5200 yang Ditingkatkan untuk Sistem Kontrol MicroNet TMR |
| Seri | MicroNet TMR |
| Fungsi | Menjalankan algoritma kontrol, mengelola I/O, dan memastikan operasi tahan kesalahan |
| Prosesor | Microprosesor berkinerja tinggi triple redundant (misalnya, berbasis Freescale PowerPC QorIQ atau arsitektur canggih serupa) |
| Memori | Flash: 64_128 MB (untuk firmware dan aplikasi) RAM: 256_512 MB (untuk data runtime) |
| Antarmuka Komunikasi | Ethernet (port ganda redundant, 10/100 Mbps), Modbus TCP/RTU, CANopen, RS-232, RS-485, protokol kepemilikan Woodward, kemungkinan dukungan protokol yang ditingkatkan |
| Redundansi | Triple Modular Redundant (TMR) dengan pemungutan suara 2-dari-3 untuk toleransi kesalahan |
| Antarmuka I/O | Berinteraksi dengan modul I/O MicroNet TMR melalui bus internal berkecepatan tinggi |
| Perangkat Lunak Kontrol | Woodward GAP (Graphical Application Programmer), MicroNet Toolkit, Control Assistant |
| Diagnostik | Monitoring kesehatan prosesor, deteksi kesalahan, deteksi ketidaksesuaian, pencatatan kejadian (hingga 1000 kejadian), LED status |
| Kompatibilitas | Sistem Woodward MicroNet TMR, modul I/O (misalnya, 5464-658 input digital, 5458-051 I/O analog, 5464-337 sensor kecepatan), aktuator, dan perangkat pihak ketiga melalui protokol standar |
| Sumber Daya | 18_32 VDC (24 VDC nominal, melalui backplane chassis MicroNet) |
| Konsumsi Daya | Sekitar 25_40 W |
| Spesifikasi Lingkungan | Suhu Operasi: -40°C hingga +70°C (-40°F hingga +158°F) Suhu Penyimpanan: -40°C hingga +85°C (-40°F hingga +185°F) Kelembaban Relatif: 5% hingga 95% tanpa kondensasi Getaran: sesuai MIL-STD-810 Guncangan: sesuai MIL-STD-810 |
| Enklosur | IP20 (dipasang di chassis MicroNet, rating IP lebih tinggi dengan enklosur tambahan) |
| Dimensi | Sekitar 300 mm (T) x 50 mm (L) x 150 mm (D) |
| Berat | Sekitar 0.8_1.2 kg |
| Pemasangan | Dipasang ke chassis MicroNet TMR |
| Sertifikasi | CE, UL, CSA, ATEX (untuk area berbahaya, tergantung konfigurasi), sertifikasi kelautan (misalnya, DNV, ABS) |
