Product Description

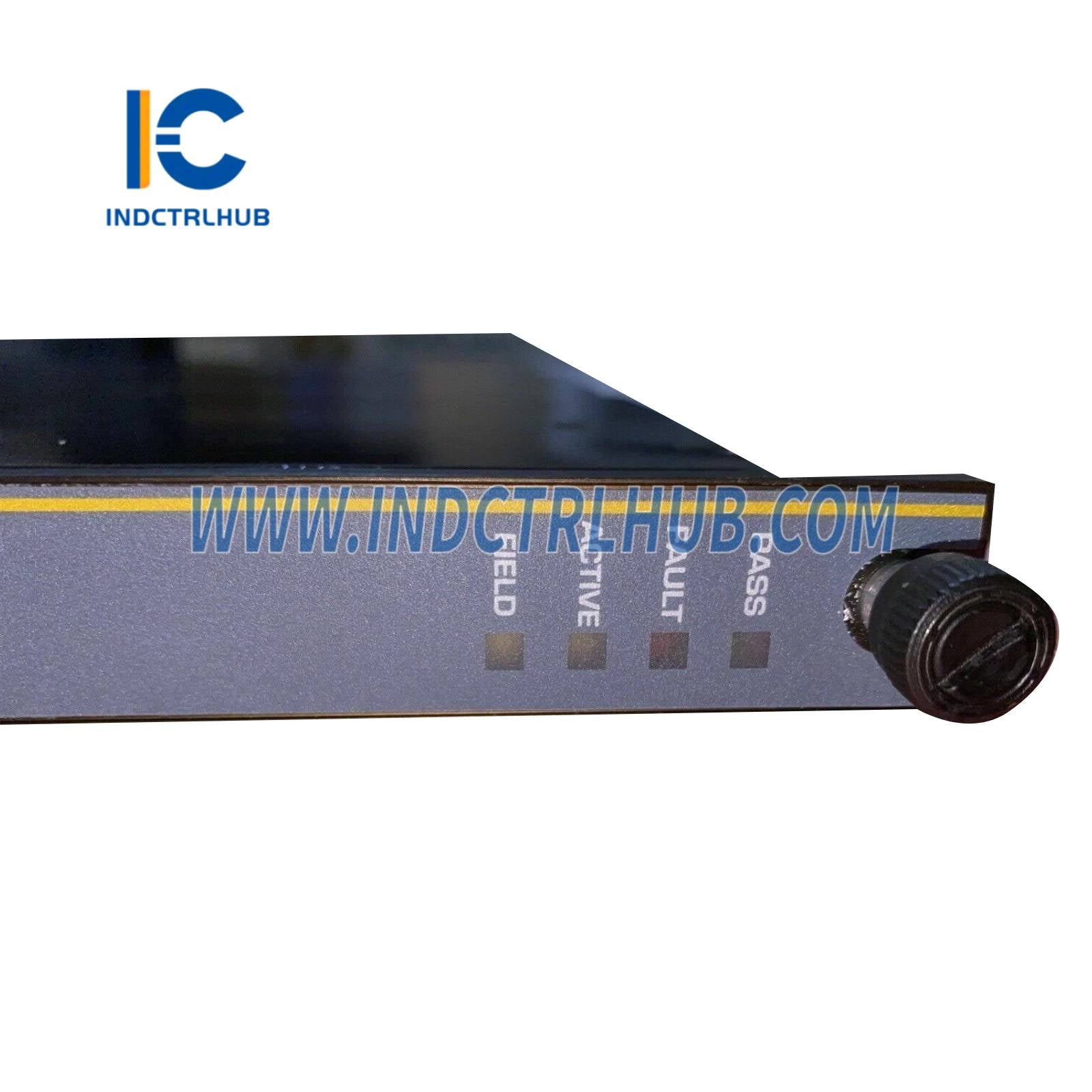

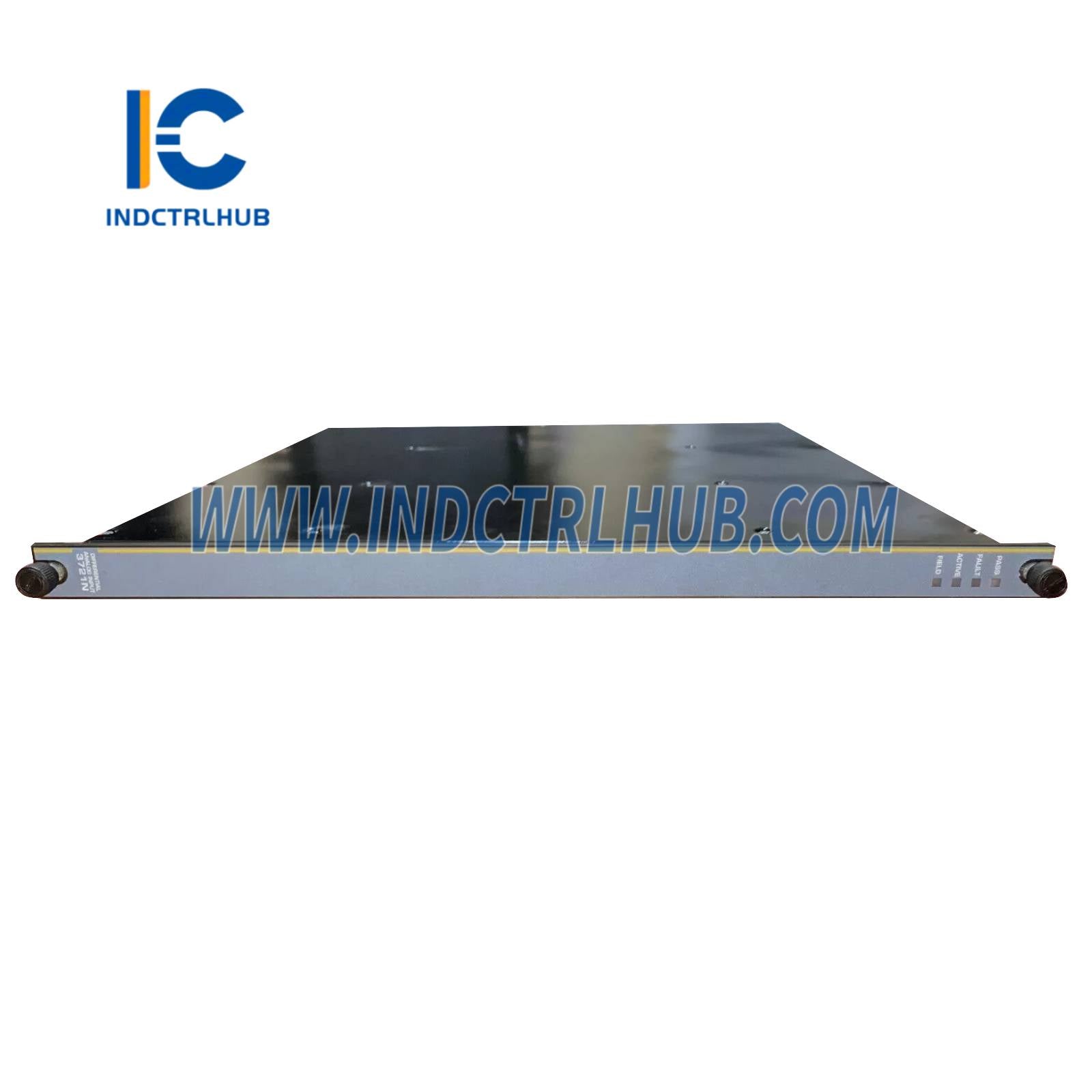

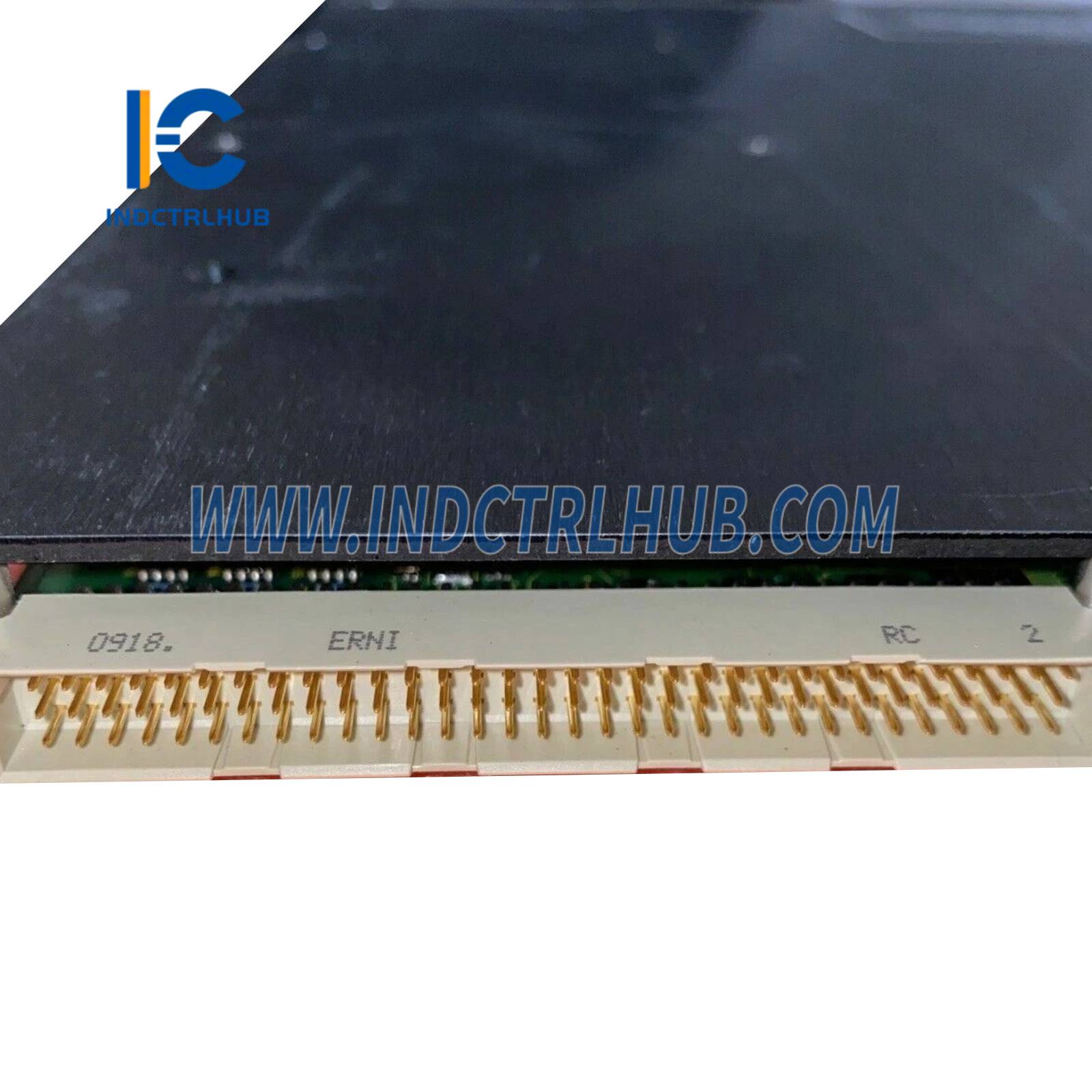

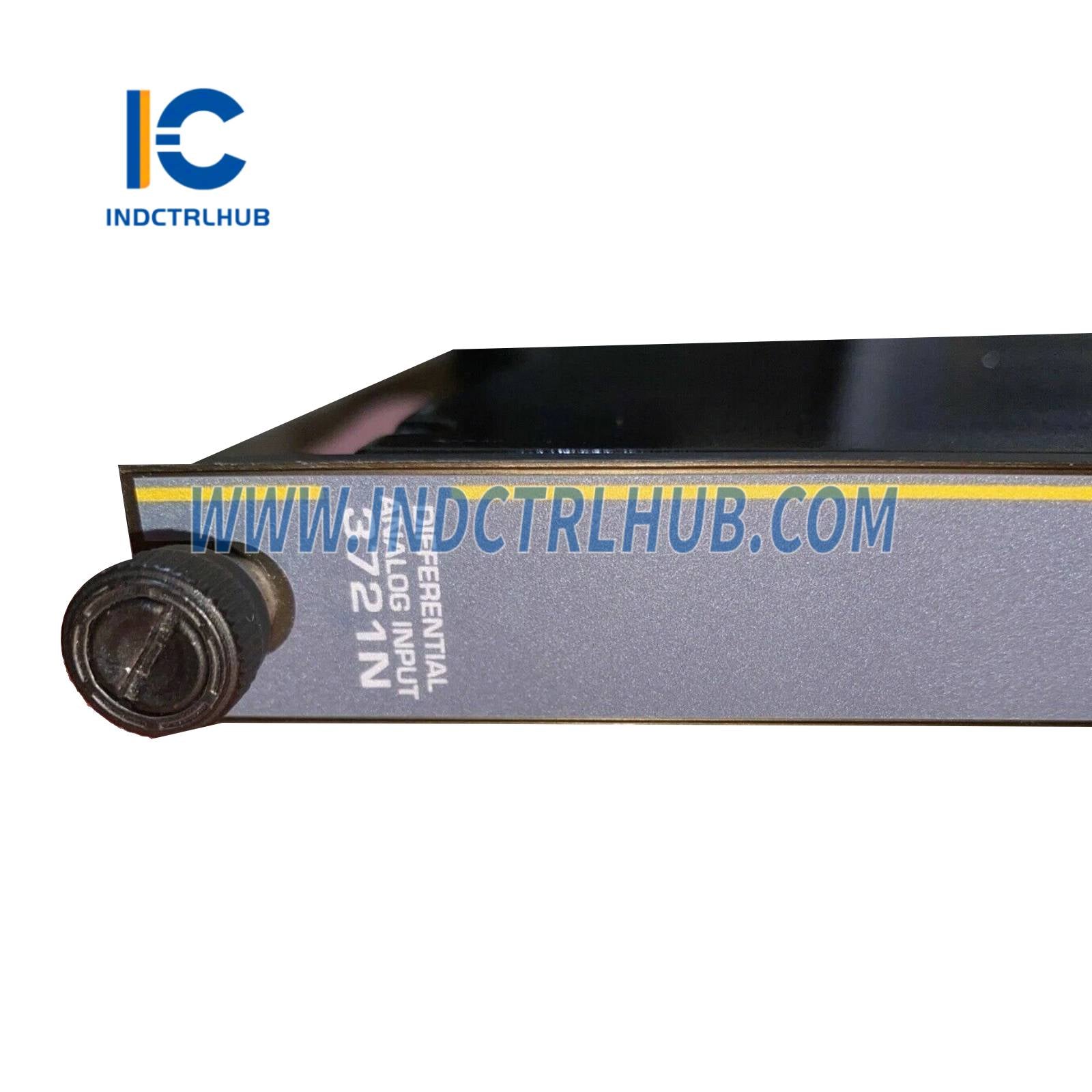

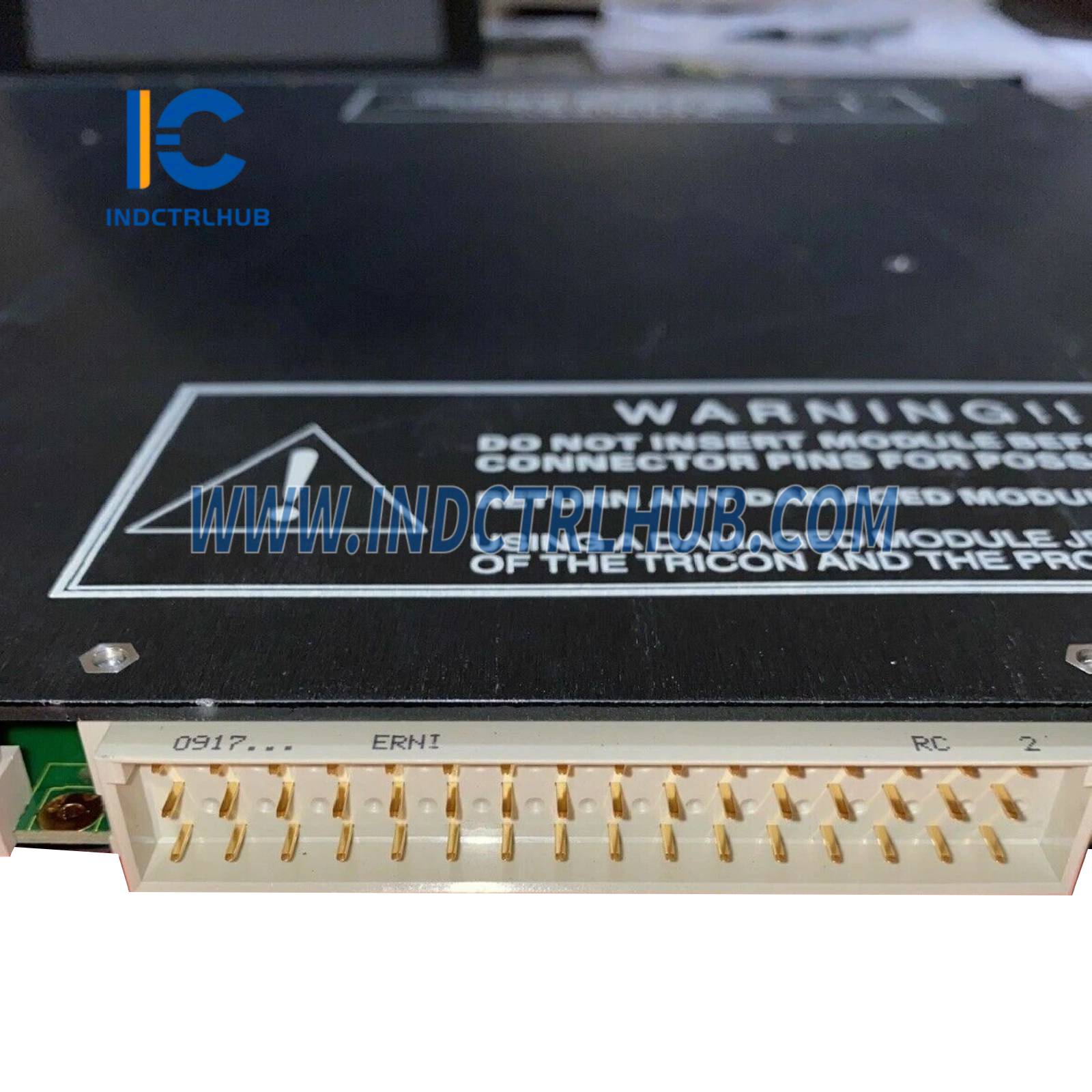

Modul Input Analog Triconex 3721N
Ikhtisar Produk
- Deskripsi: Triconex 3721N adalah Modul Input Analog yang dirancang untuk digunakan dalam sistem instrumentasi keselamatan Triconex (SIS), bagian dari lini produk Triconex Schneider Electric. Modul ini menyediakan 32 saluran input analog diferensial untuk menghubungkan dengan perangkat lapangan seperti tekanan, suhu
Spesifikasi Teknis
| Spesifikasi | Detail |
|---|---|
| Produsen | Triconex (Schneider Electric) |
| Seri | Sistem Instrumentasi Keselamatan Triconex (SIS) |
| Model/Nomor Bagian | 3721N |
| Tipe Model | Modul Input Analog |
| Fungsi | Mengolah 32 sinyal input analog diferensial dari perangkat lapangan |
| Tampilan | Tidak berlaku (tidak ada tampilan terintegrasi) |
| Input | 32 input analog diferensial (0–5 VDC atau 4–20 mA, dapat dikonfigurasi) |
| Output | Sinyal digital ke pengendali Triconex melalui bus sistem |
| Antarmuka Komunikasi | TriBus untuk komunikasi TMR, terhubung ke pengendali Triconex |
| Kondisi Sinyal | Konversi analog ke digital, isolasi sinyal, penekanan noise |
| Akurasi | ±0,15% dari skala penuh (tipikal) |
| Redundansi | Mendukung arsitektur Triple Modular Redundant (TMR) |
| Diagnostik | Diagnostik bawaan, hot-swappable, pemantauan status melalui TriStation 1131 |
| Kompatibilitas | Sistem keselamatan Triconex (misalnya, Tricon, Trident, Tri-GP); memerlukan Tricon v10.4 atau lebih baru |
| Sumber Daya | 24 VDC (melalui backplane Triconex) |
| Konsumsi Daya | 5–10 W (perkiraan) |
| Spesifikasi Lingkungan | Suhu Operasi: -40°C hingga +70°C Suhu Penyimpanan: -40°C hingga +85°C Kelembaban Relatif: 5% hingga 95% tanpa kondensasi |
| Enklosur | IP20 (saat dipasang di chassis Triconex) |
| Dimensi | Perkiraan 150 mm (T) x 50 mm (L) x 200 mm (D) (perkiraan) |
| Berat | Perkiraan 0,5–0,7 kg |
| Pemasangan | Dipasang ke chassis Triconex |
| Sertifikasi | CE, UL, CSA, SIL 3 (IEC 61508), TÜV Rheinland |
