Product Description

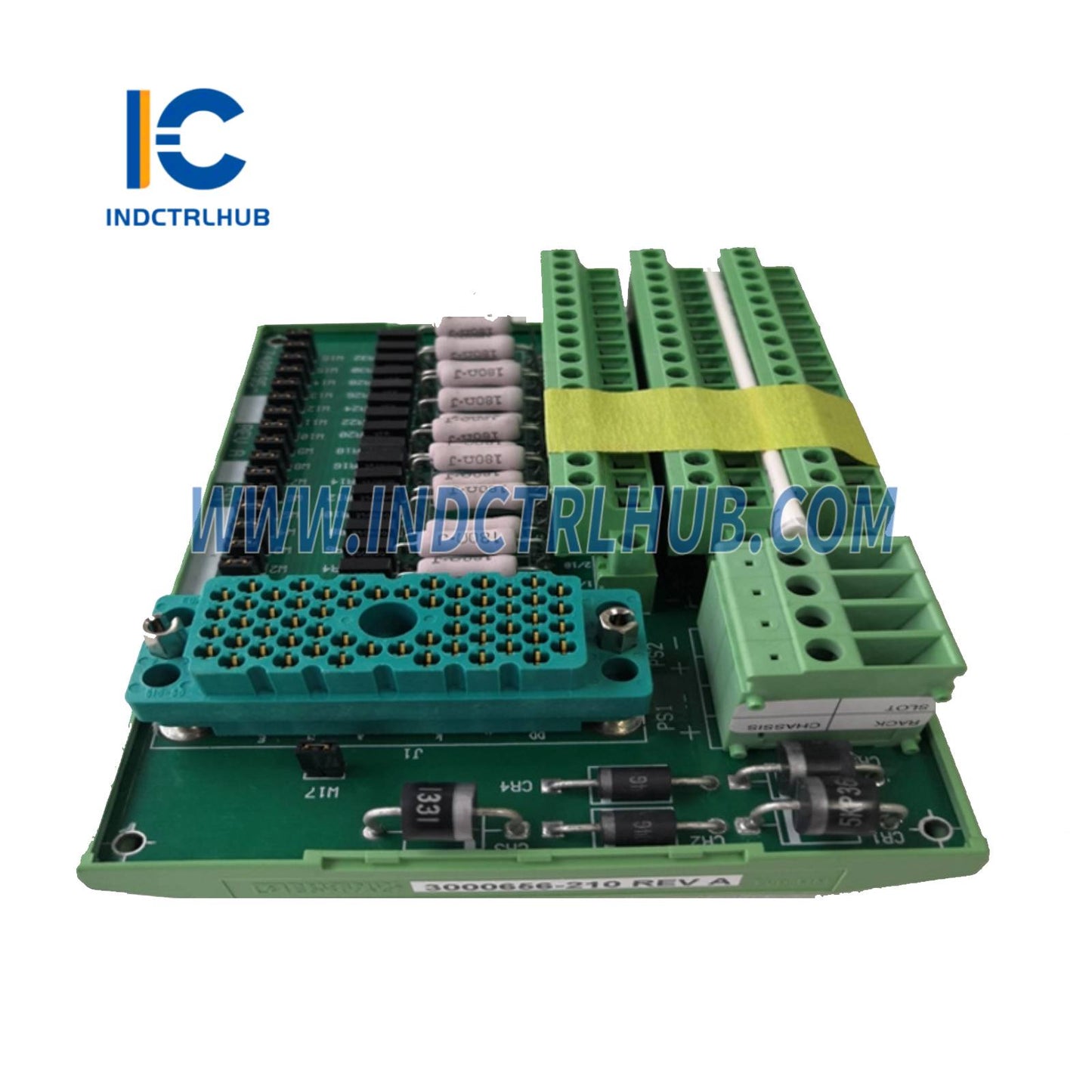

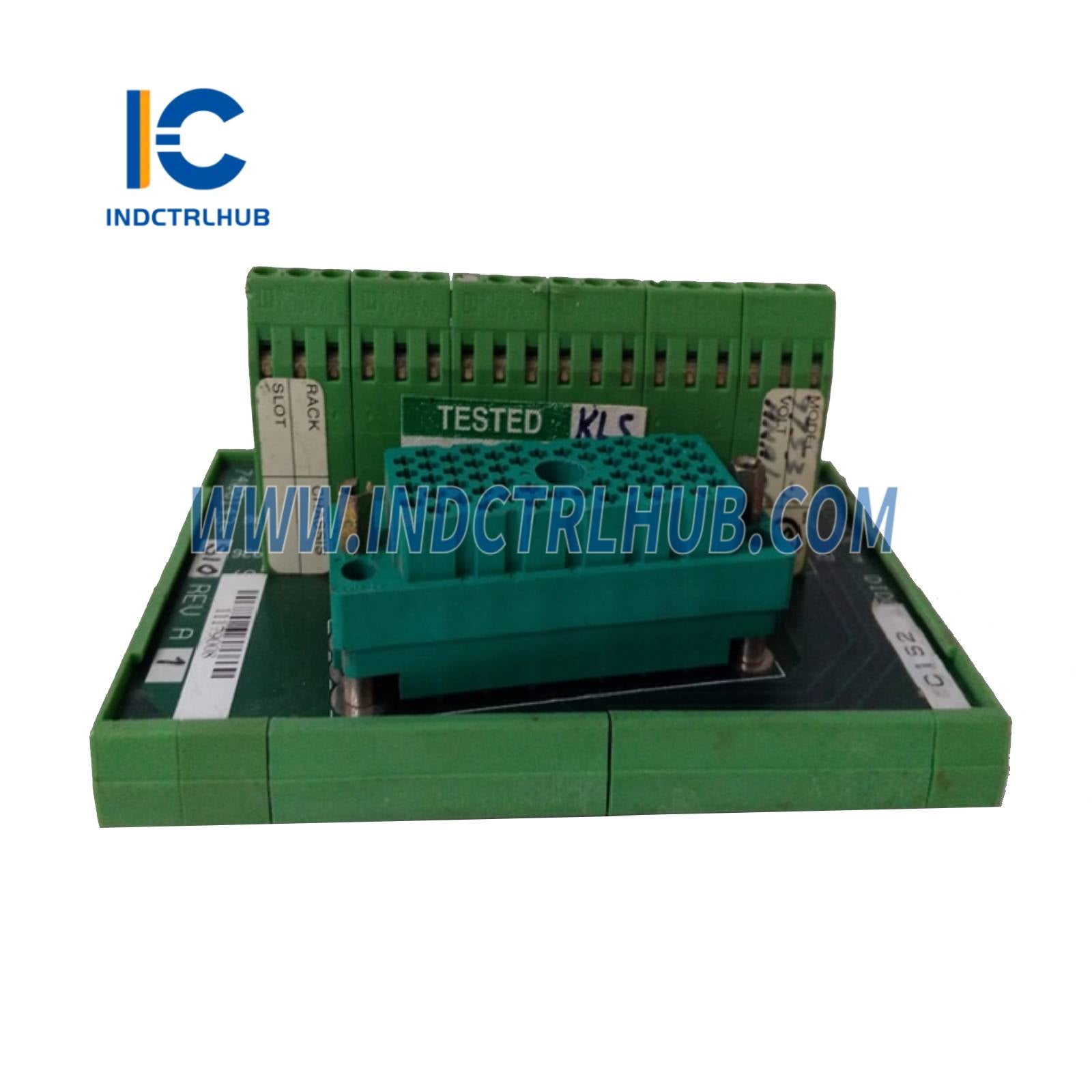

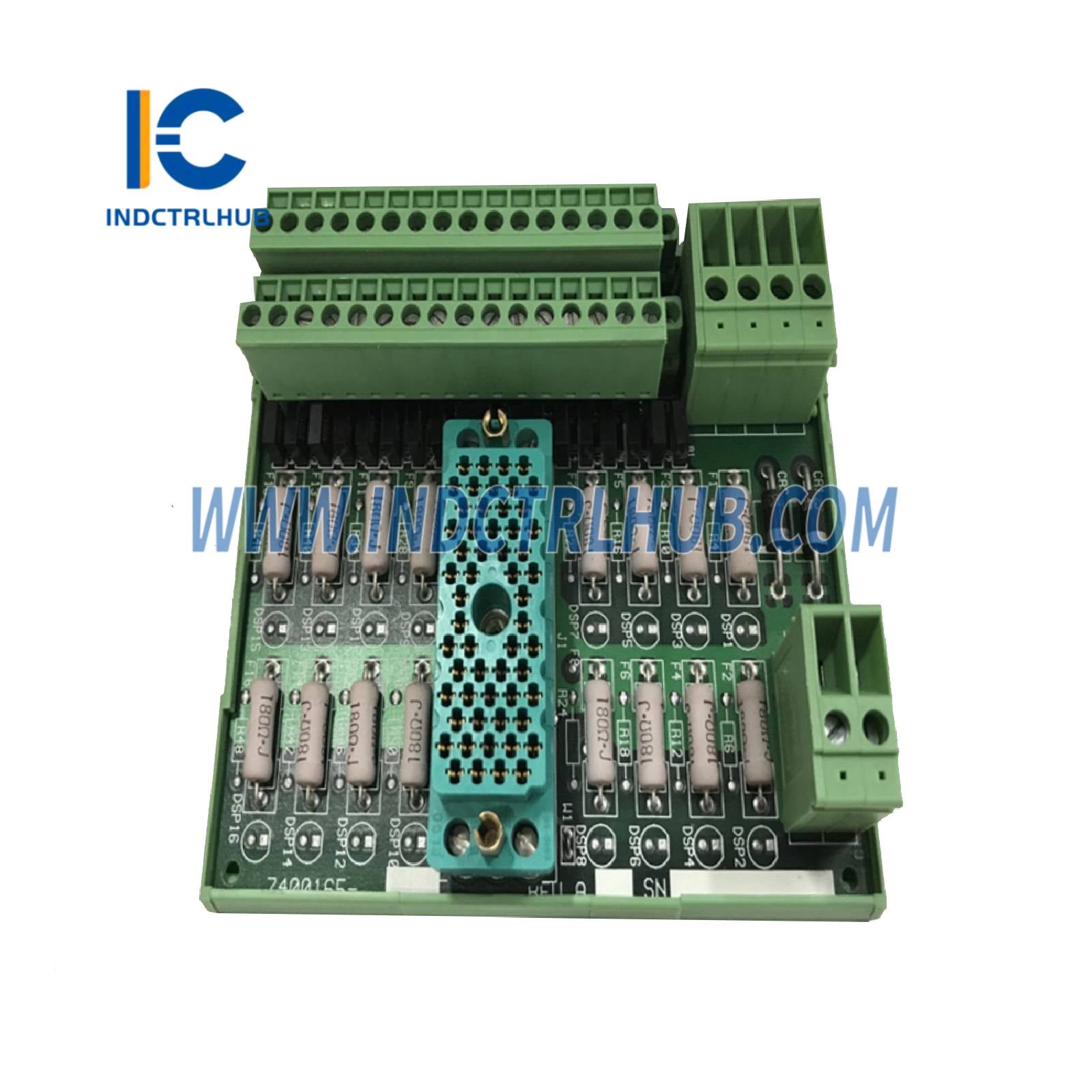

Triconex 3000656-210 Rakitan Terminasi Eksternal
- Produsen: Triconex (Schneider Electric)
- Seri: Tricon
- Model/Nomor Bagian: 3000656-210
- Description: External Termination Assembly for Tricon systems
Ikhtisar
Triconex 3000656-210 adalah External Termination Assembly yang dirancang untuk digunakan dalam sistem instrumentasi keselamatan Triconex (SIS), bagian dari portofolio Schneider Electric. Ini berfungsi sebagai antarmuka untuk menghubungkan perangkat lapangan ke modul input/output (I/O) Triconex, mendukung arsitektur Triple Modular Redundant (TMR) untuk operasi tahan kesalahan dalam aplikasi kritis keselamatan, seperti minyak dan gas, pengolahan kimia
Spesifikasi Teknis
| Spesifikasi | Detail |
|---|---|
| Model | 3000656-210 |
| Seri | Tricon |
| Tipe | Rangkaian Terminasi Eksternal |
| Fungsi | Menghubungkan perangkat lapangan ke modul I/O Triconex untuk sinyal analog dan digital |
| Jenis Sinyal | Mendukung sinyal 4–20 mA, 0–5 VDC, 0–10 VDC, digital (tergantung modul) |
| Saluran | Mendukung hingga 32 saluran (tergantung modul) |
| Isolasi | Isolasi listrik untuk kekebalan terhadap gangguan dan keselamatan |
| Konektor | Blok terminal untuk pengkabelan lapangan, kabel interkoneksi I/O Triconex proprietary |
| Modul yang Kompatibel | Modul I/O Triconex (misalnya, 3700A Input Analog, 3604E Output Digital) |
| Kompatibilitas | Sistem Tricon, terintegrasi dengan Prosesor Utama Triconex (misalnya, 3008) dan perangkat lunak TriStation 1131 |
| Pemasangan | Pemasangan panel atau rel DIN di kabinet marshalling Tricon |
| Catu Daya | Ditenagai melalui modul I/O yang terhubung (biasanya 24 VDC dari backplane chassis Tricon) |
| Konsumsi Daya | Kira-kira 1–3 W |
| Suhu Operasi | -40°C hingga +70°C (-40°F hingga +158°F) |
| Suhu Penyimpanan | -40°C hingga +85°C (-40°F hingga +185°F) |
| Kelembaban Relatif | 5% hingga 95% (non-kondensasi) |
| Perlindungan Lingkungan | Dirancang untuk lingkungan industri yang keras; pelindung EMI/RFI |
| Dimensi | Kira-kira 250 mm x 200 mm x 50 mm (9.8 x 7.9 x 2.0 in) |
| Berat | Kira-kira 1,0 kg (2,2 lbs) |
| Sertifikasi | TÜV-sertifikasi untuk SIL 3 (IEC 61508), CE, UL, CSA, sertifikasi kelautan, sertifikasi nuklir 1E |
| Manual | Panduan Perencanaan dan Instalasi Tricon |
