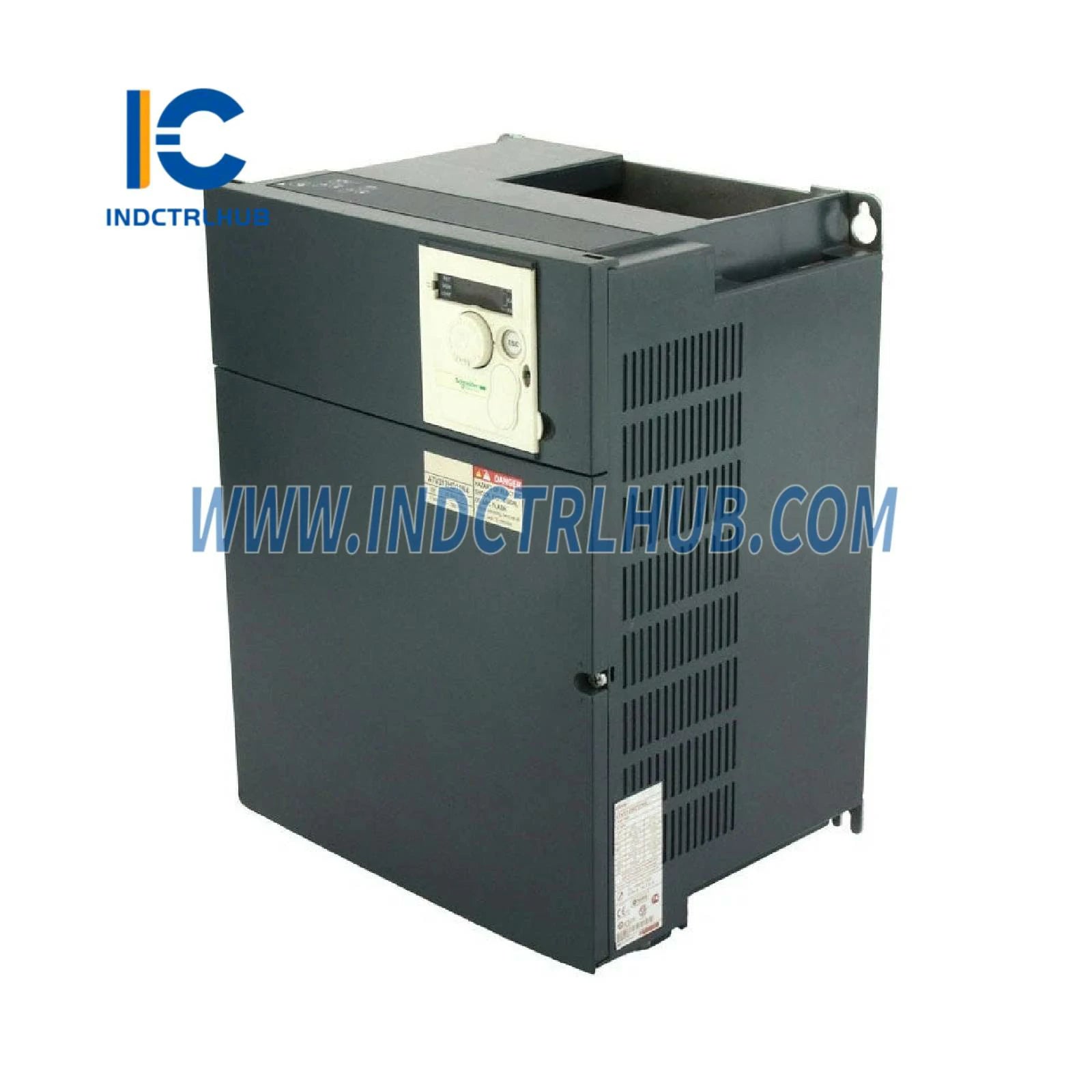

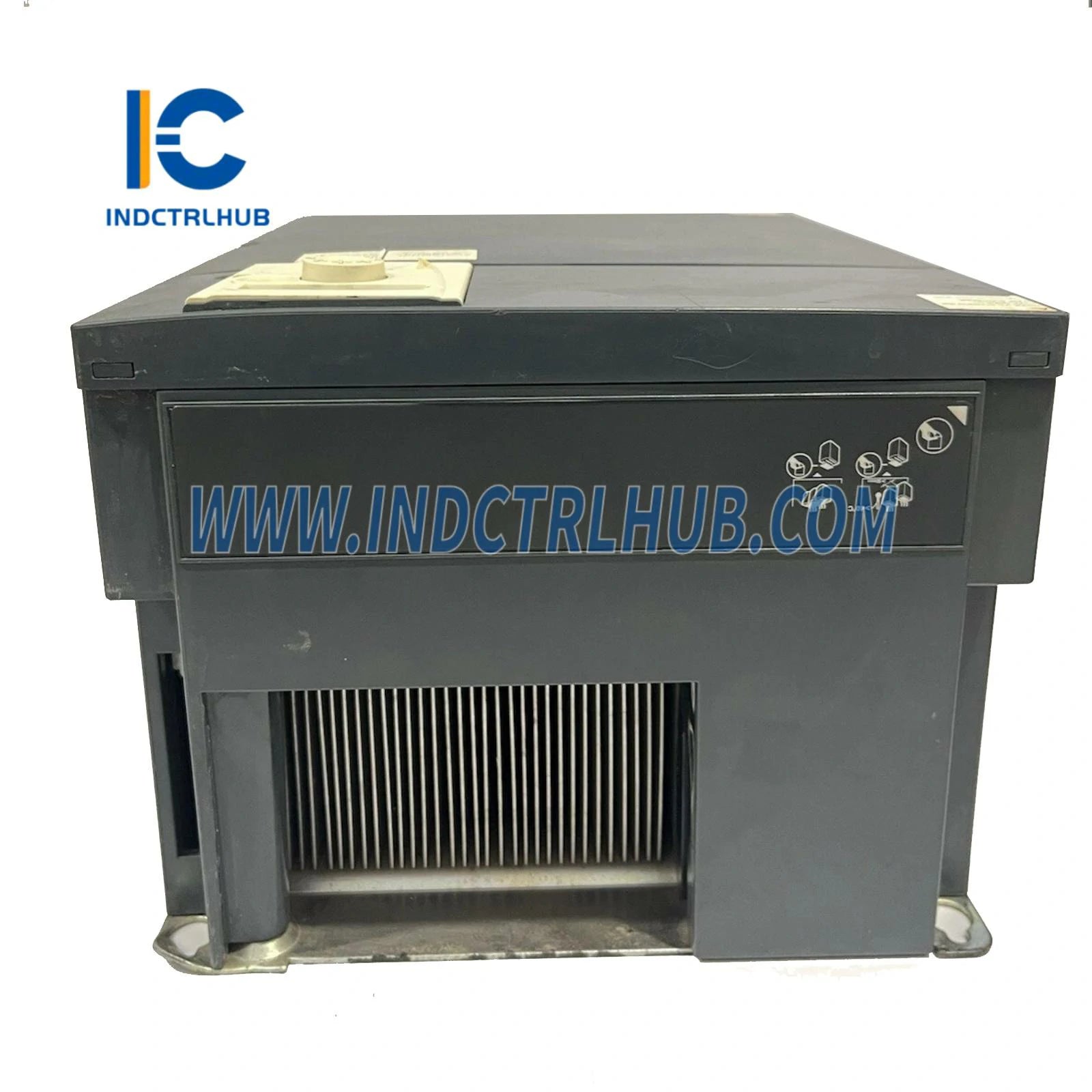

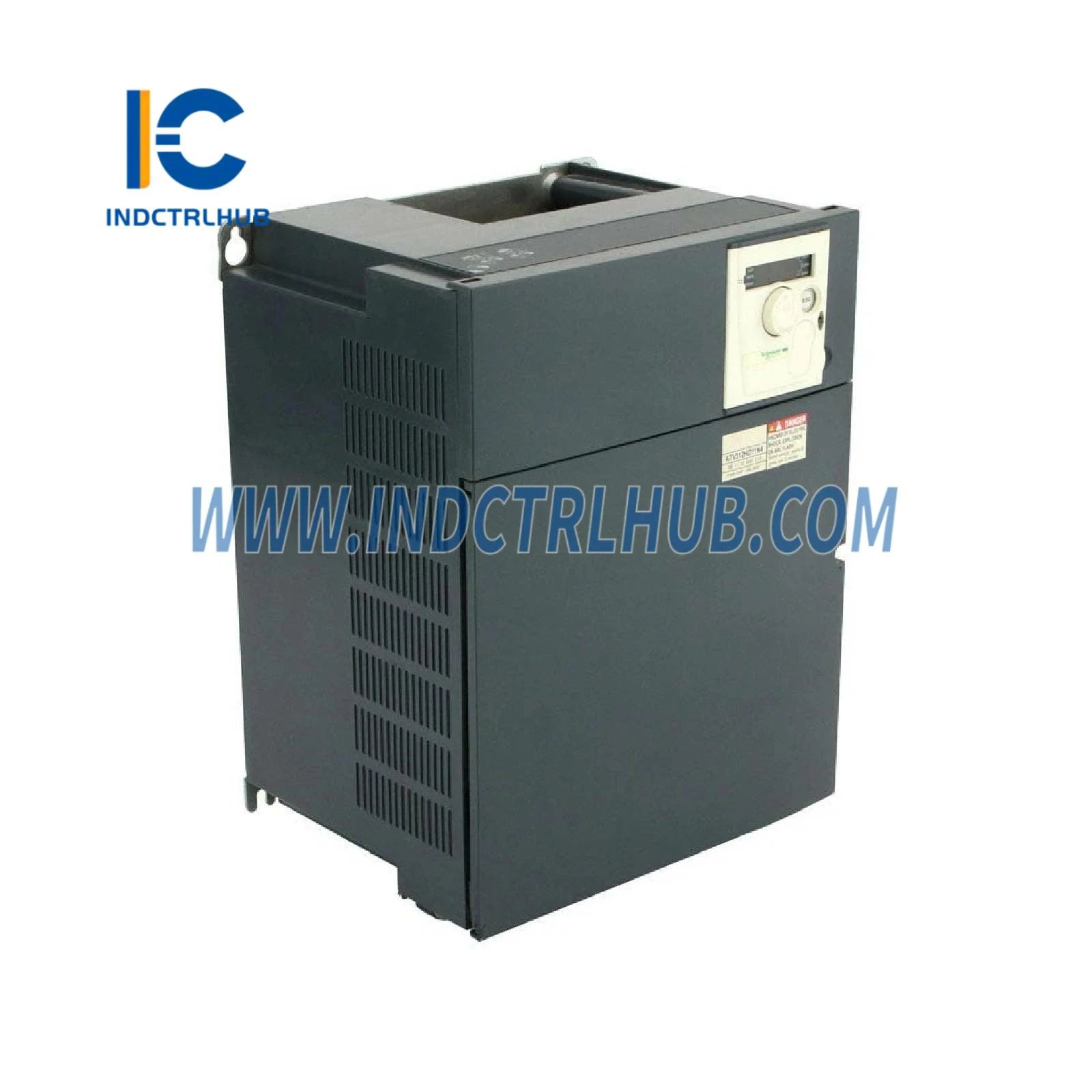

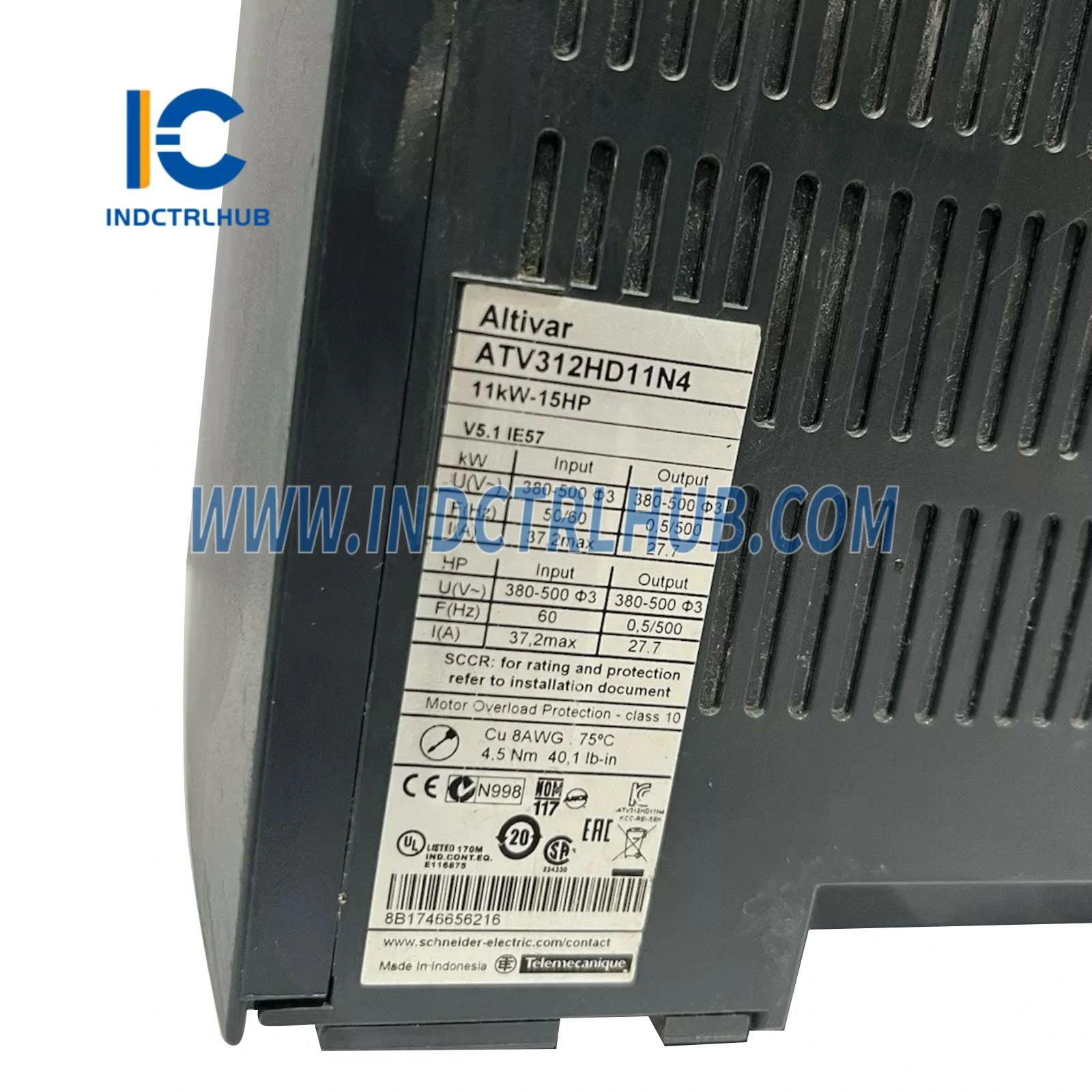

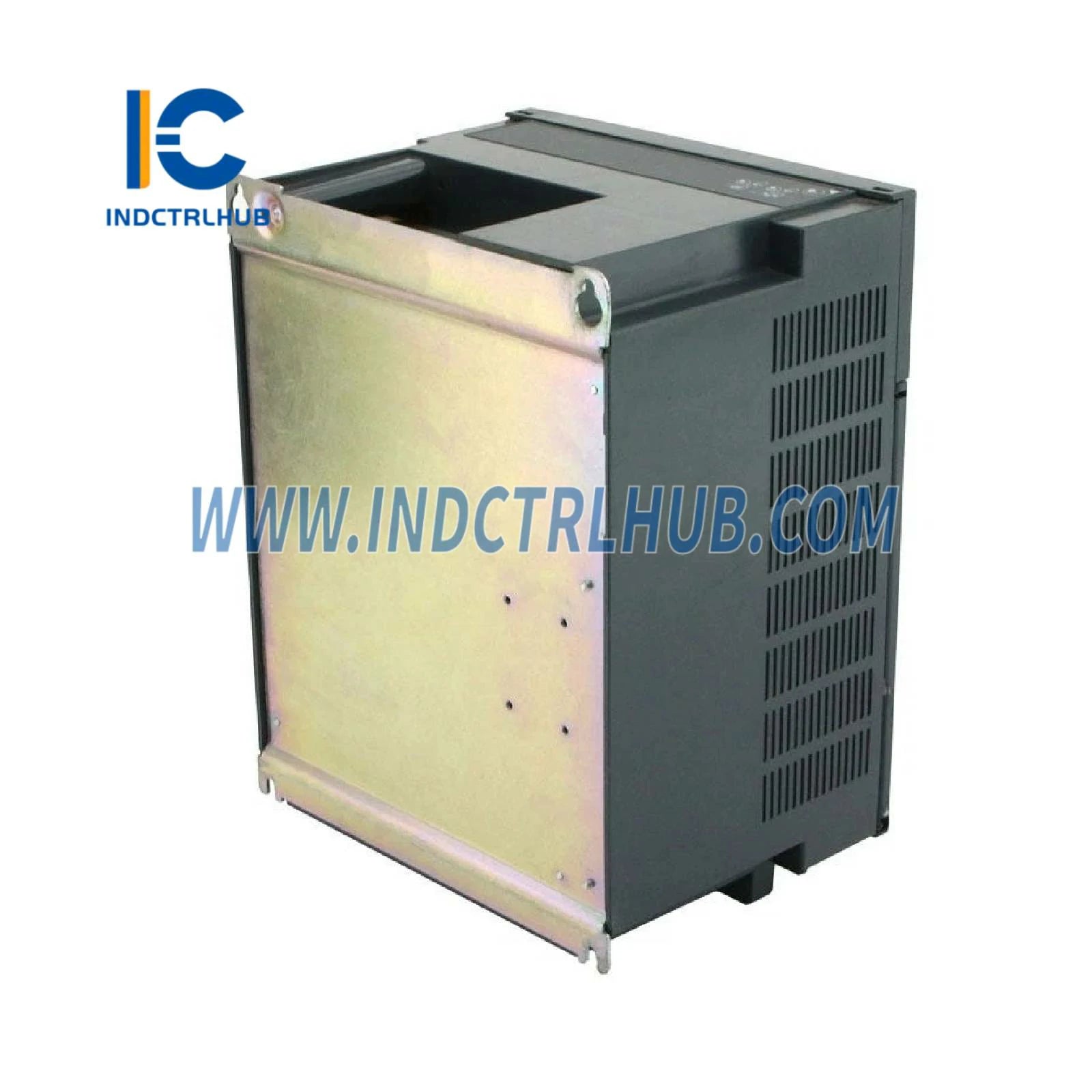

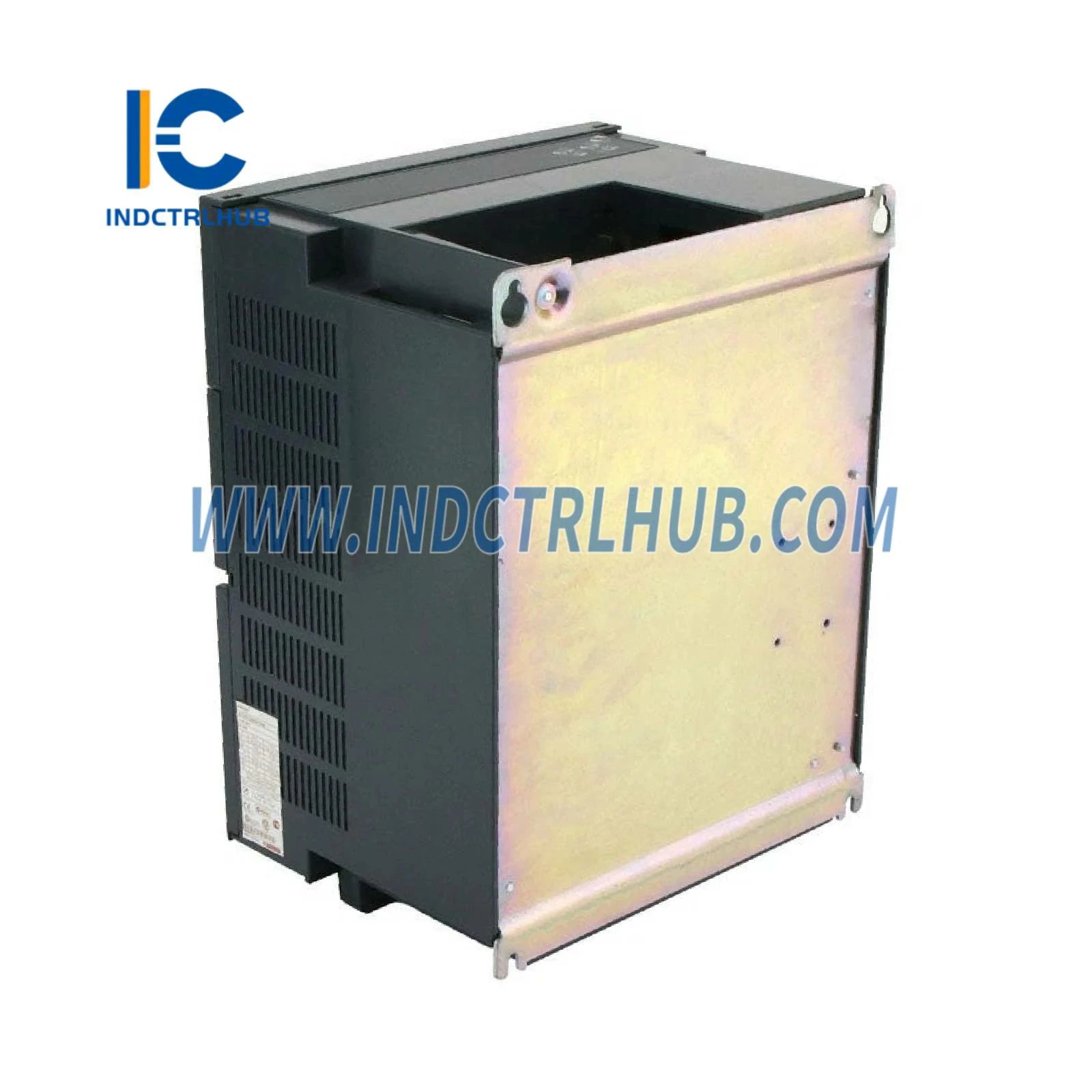

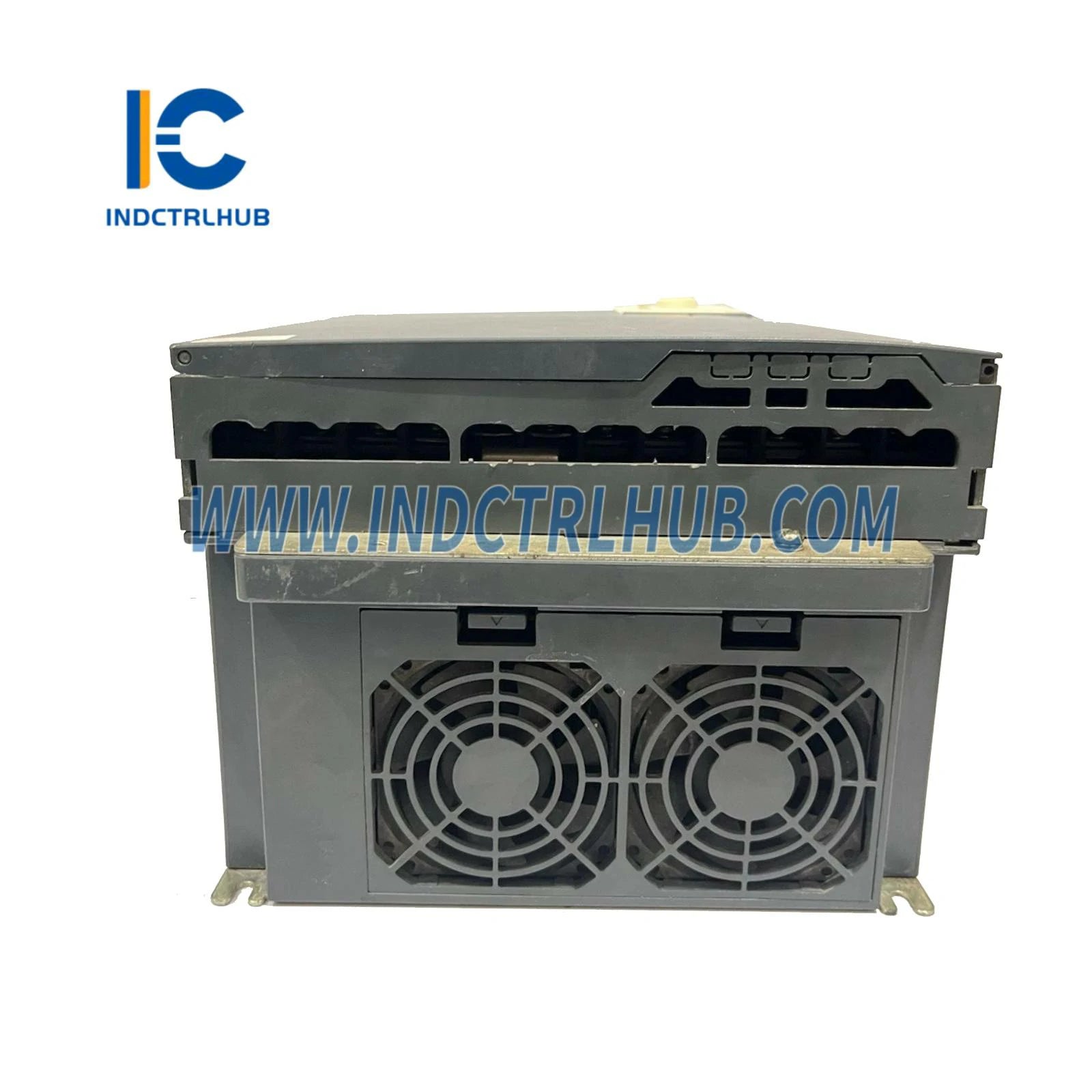

Schneider ATV312HD11N4 Drive kecepatan variabel ATV312

Pabrikan

Schneider Listrik

Model/Nomor Bagian

ATV312HD11N4

Keterangan

Drive kecepatan variabel ATV312 - 11kW - 25kVA - 397 W - 380..500 V - pasokan 3-fase

Kisaran Produk

Altivar 312

Tipe Produk

Penggerak kecepatan variabel

Aplikasi

Untuk motor asinkron – mesin sederhana

Gaya Perakitan

Dengan heat sink

Nama Komponen

ATV312

Tegangan Pasokan Tertilai [Us]

380…500 V (-15% hingga +10%)

Frekuensi Pasokan

Frekuensi 50…60Hz ±5%

Batas Tegangan Pasokan

323…550 V

Arus Garis

37,2 A @ 380 V; 28,4 A @ 500 V

Arus Transien Maksimum

41,6 A selama 60 detik

Kekuatan yang tampak

25kVA

Arus Output Kontinu

27,7 A pada 4kHz

Frekuensi Keluaran

0…500Hz

Frekuensi Pengalihan

2…16 kHz dapat disesuaikan (nominal 4 kHz)

Disipasi Daya

397 W pada beban nominal

Rentang Kecepatan

1…50

Kontrol Motor

Kontrol vektor fluks tanpa sensor (PWM), torsi konstan

Torsi Berlebih Sementara

170–200% dari torsi nominal

Torsi Pengereman

Hingga 150% (dengan atau tanpa resistor)

Lingkaran Regulasi

Regulator PI Frekuensi

Tegangan Keluaran

≤ Tegangan suplai

Masukan Analog

3 (AI1: 0–10V, AI2: ±10V, AI3: 0–20mA)

Keluaran Analog

1 (AOC: 0–20mA, AOV: 0–10V)

Input Diskrit

6 (24V, 0–100 mA, impedansi 3500 Ω)

Keluaran Diskrit

2 relay yang dapat dikonfigurasi (R1A/B/C, R2A/B)

Arus Switching Minimum

10mA pada tegangan 5VDC

Arus Switching Maksimum

Hingga 5 A @ 250 V AC / 30 V DC

Waktu Pengambilan Sampel

Analog: 8 ms, Diskrit: 4 ms

Port Komunikasi

RS485 dengan RJ45 (Modbus/CANopen)

Protokol

Modbus, bisa dibuka

Kecepatan Baud yang Didukung

CANopen: hingga 1 Mbps; Modbus: hingga 19200 bps

Rentang Alamat Perangkat

CANopen: 1–127; Modbus: 1–247

Jumlah Maksimum Drive

127 (CANopen), 31 (Modbus)

Jenis Perlindungan

Kehilangan fase input/motor, hubung singkat, arus lebih, tegangan lebih, panas berlebih, pengereman injeksi DC

Tahanan Isolasi

≥ 500 MΩ @ 500 V DC selama 1 menit

Kekuatan Dielektrik

2410 V DC (tanah ke daya); 3400 V AC (kontrol ke daya)

Standar

IEC 61800-5-1, IEC 61800-3

Sertifikasi

CE, UL, CSA, NOM, C-Tick, GOST, DNV

Perlindungan IP

IP20 (atas), IP21/IP31/IP41 (terminal/atas, tergantung pada penutup)

Tahan Guncangan

15 gn selama 11 ms (IEC 60068-2-27)

Ketahanan Getaran

1 gn (13–150 Hz), 1,5 mm (3–13 Hz)

Kelembaban

5–95% tidak mengembun/tidak menetes (IEC 60068-2-3)

Suhu Sekitar

Operasi: -10…50°C (dengan penutup), -10…60°C (dengan pengurangan daya)

Suhu Penyimpanan

-25…70 derajat celcius

Ketinggian

≤1000 m (tanpa pengurangan daya), hingga 3000 m (pengurangan daya 1% per 100 m)

Tingkat Polusi

2

Perlakuan Pelindung

TC

Ukuran

329,5 x 245 x 192 mm

Berat Bersih

11 kg

Torsi Pengencangan

0,6 N·m (kontrol), 4,5 N·m (daya)

PCE (Satuan 1)

1

Ukuran 38,5x30,0x28,0

11.755 kg

P06 (Satuan 2)

4

Ukuran 60,0x80,0x80,0

Tidak ditentukan
