Product Description
Informasi Umum
|
Bidang |
Rincian |
|---|---|
|
Pabrikan |
Schneider Listrik |
|
Model/Nomor Bagian |

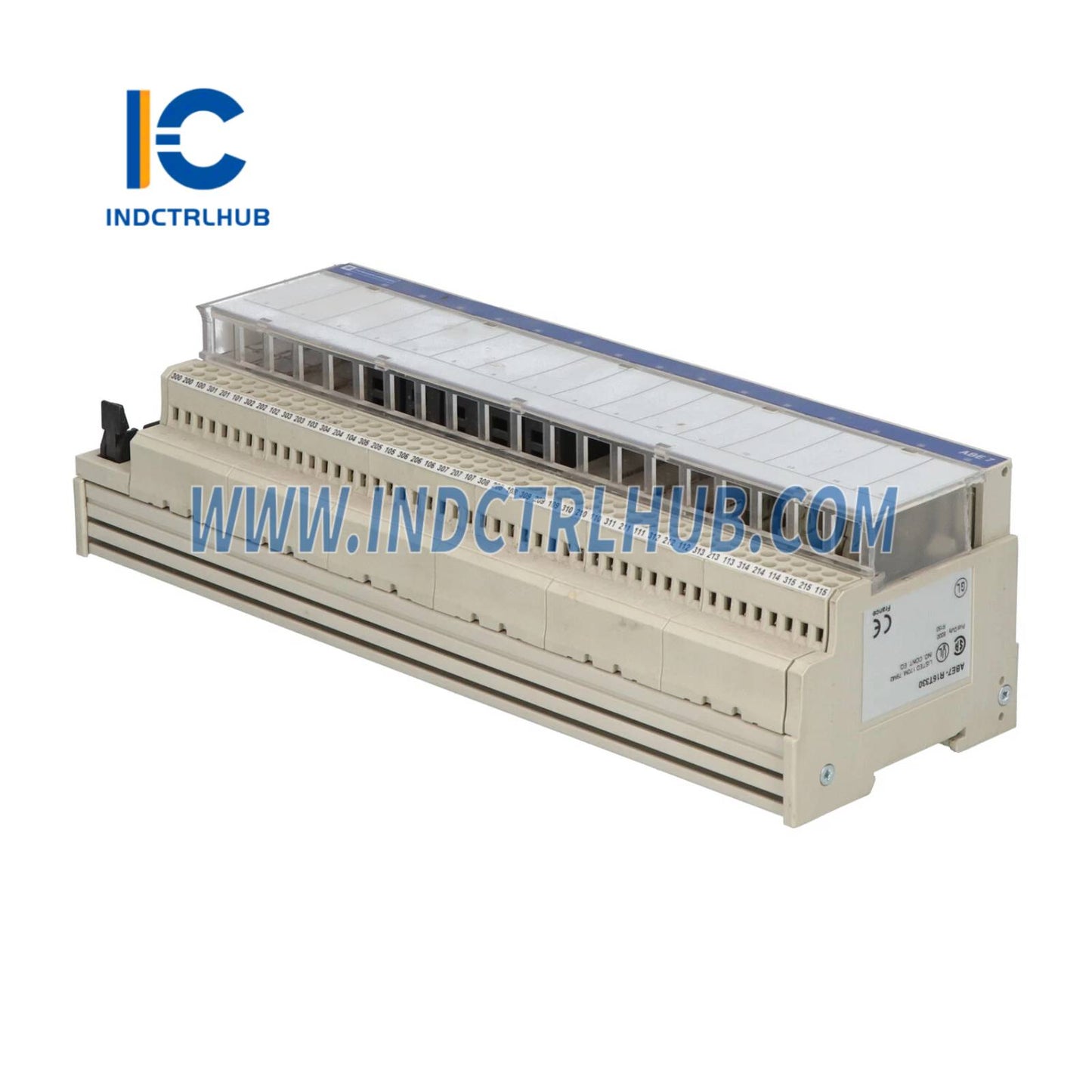

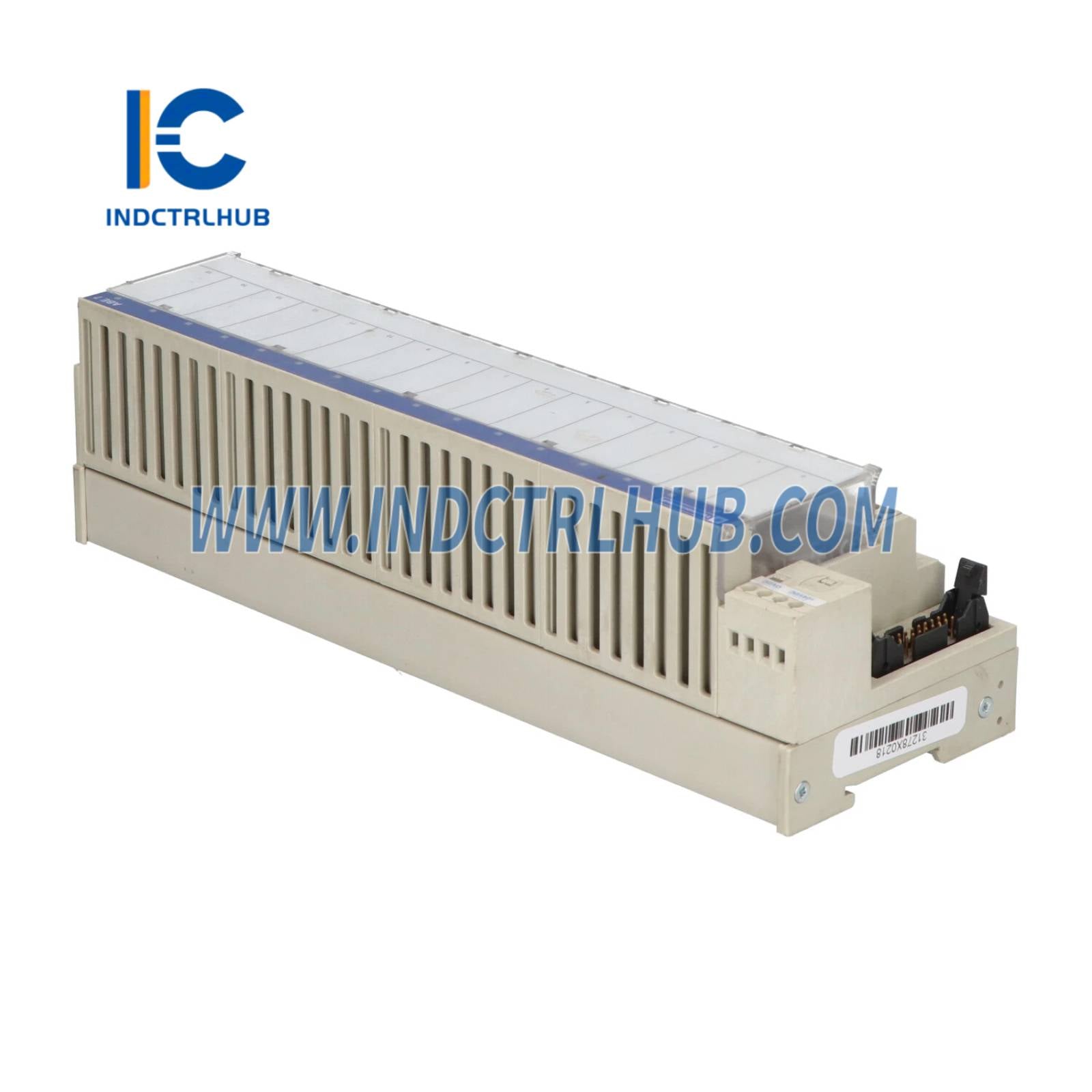

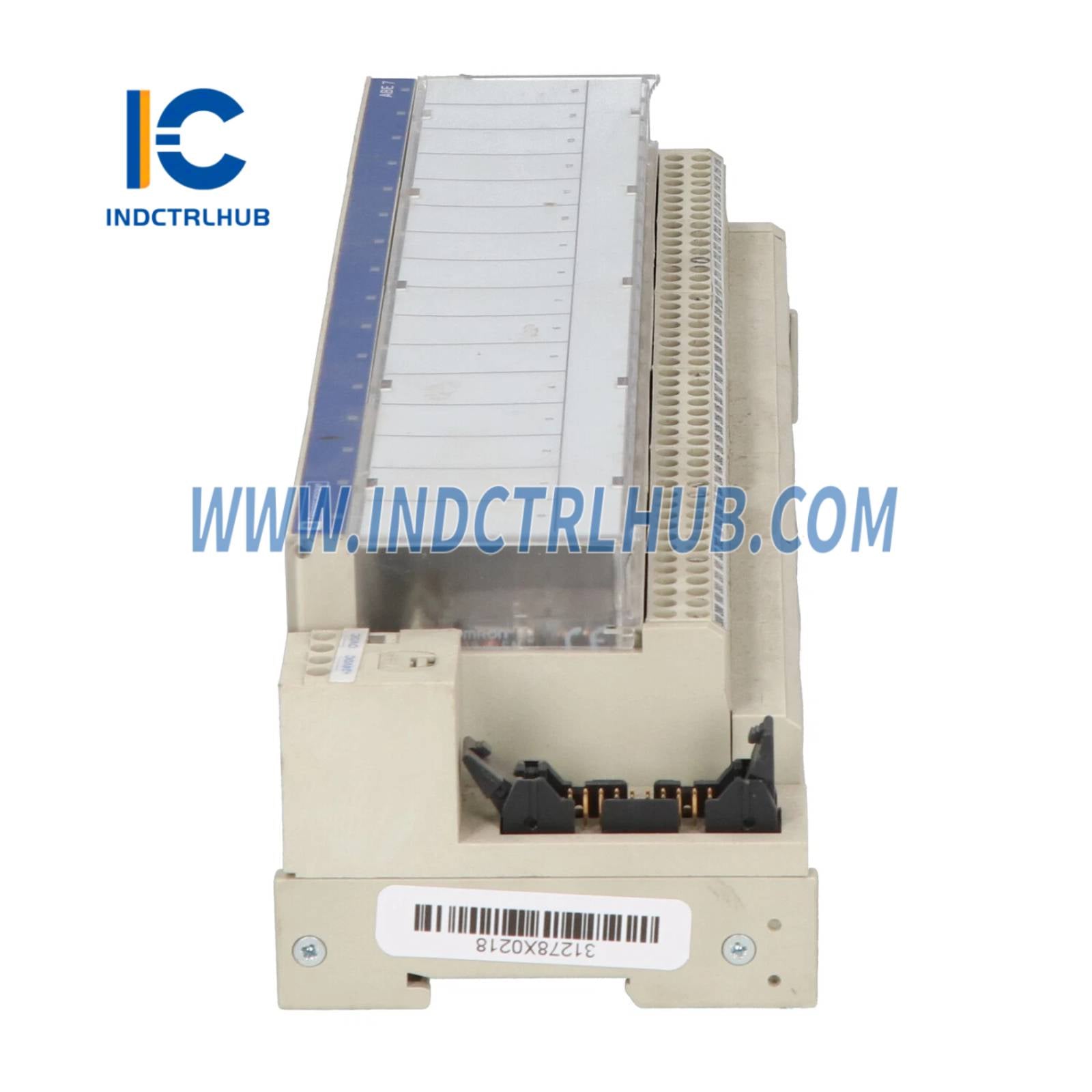

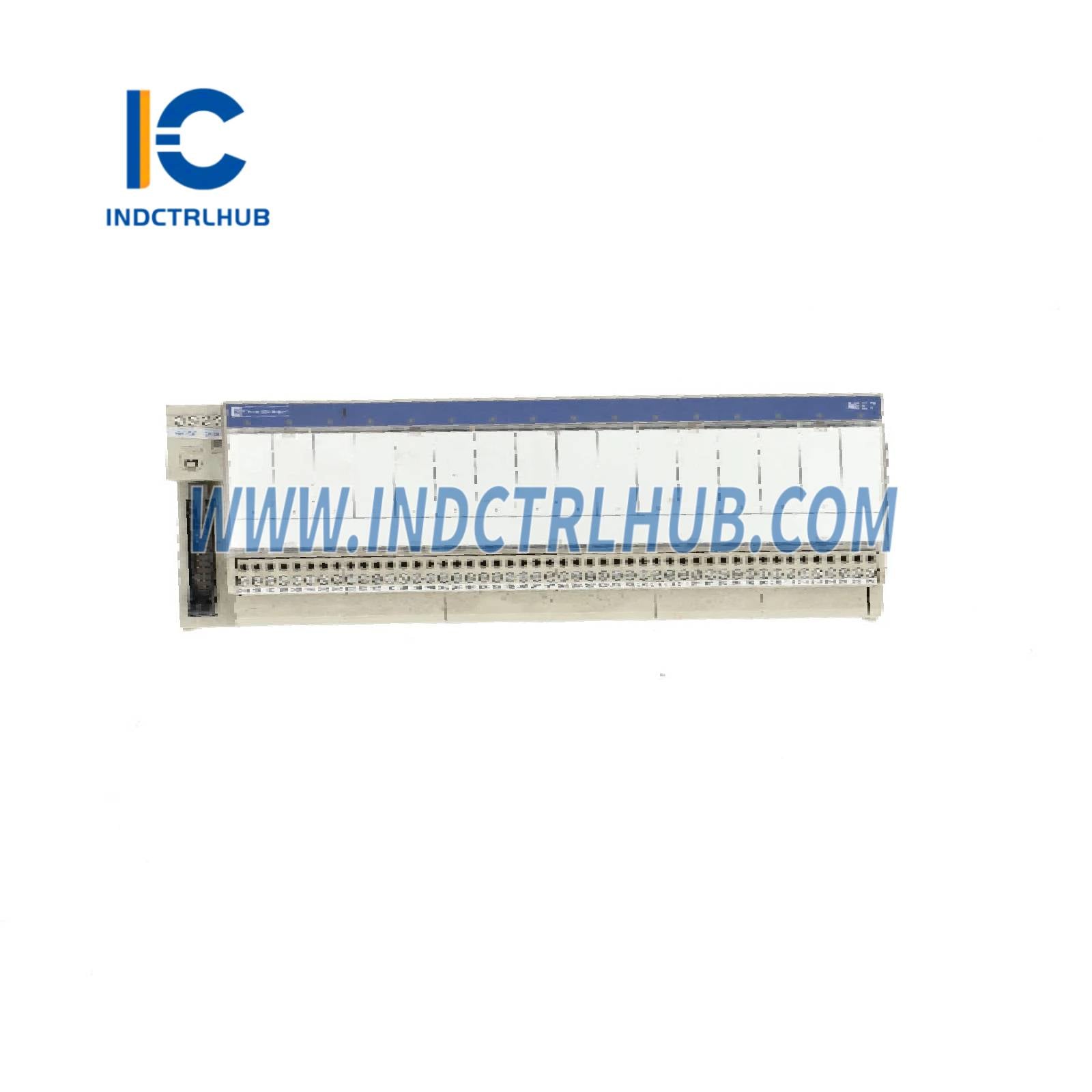

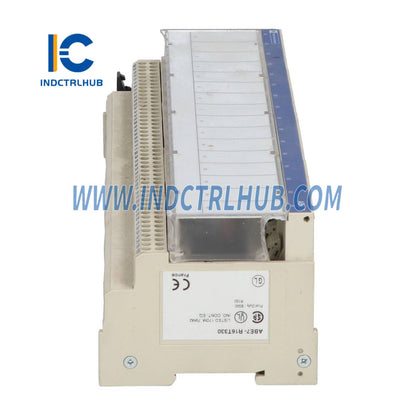

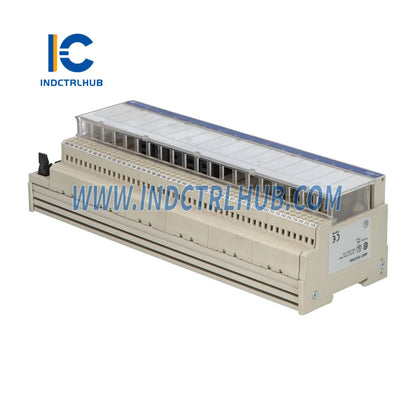

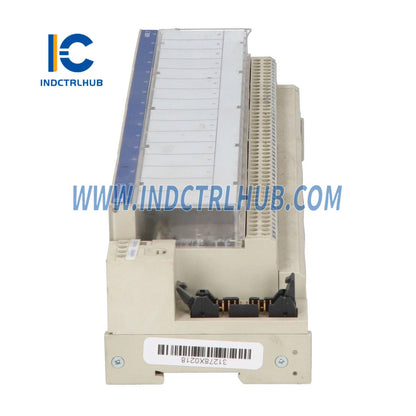

ABE7R16T330 |
|
Keterangan |

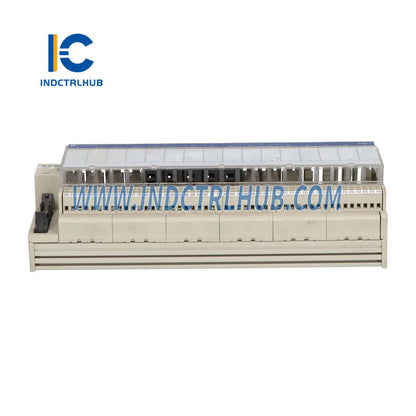

Sub-base dengan relay elektromekanis plug-in ABE7 - 16 saluran - relay 12,5 mm |
|
Kisaran Produk |
Modikon ABE7 |
|
Tipe Produk |
Sub-base dengan relay elektromekanis plug-in |
|
Jenis Sub-dasar |
Output sub-basis |
|
Tegangan Pasokan Tertilai |
19…30 V (IEC 61131-2) |
|
Jumlah Saluran |
16 |
|
Jenis Tegangan Suplai |
DC |
|
Kesesuaian |
ABR7S33 |
|
Jenis dan Komposisi Kontak |
1 C/O (Kontak perubahan) |
|
Lampu LED status |
1 LED per saluran (Hijau) untuk status saluran 1 LED (Hijau) untuk daya ON |
|
Distribusi Polaritas |
Bebas tegangan |
|
Perlindungan Hubung Singkat |
1 Sekring internal (lebur cepat, 5 x 20 mm) ujung PLC |
|
Mode Perbaikan |
Dengan klip (rel DIN simetris 35 mm) Dengan sekrup (plat padat dengan kit pengencang) |
|
Arus Pasokan Maksimum |
1 Sebuah |
|
Penurunan Tegangan pada Sekring |
0,3 volt |
|
Tegangan Isolasi Tertilai |
2000 V (terminal/rel kereta pemasangan) 300 V (rangkaian kumparan/sirkuit kontak) IEC 60947-1 |
|
Tegangan Tahan Impuls Tertilai |
Tegangan 2,5kV |
|
Kategori Instalasi |
II (IEC 60664-1) |
|
Torsi Pengencangan |
5,3 lbf.in (0,6 N.m) datar Ø 3,5 mm |
|
Berat Bersih |
1,3 kg (2,9 pon) |
Spesifikasi Lingkungan
|
Bidang |
Rincian |
|---|---|
|

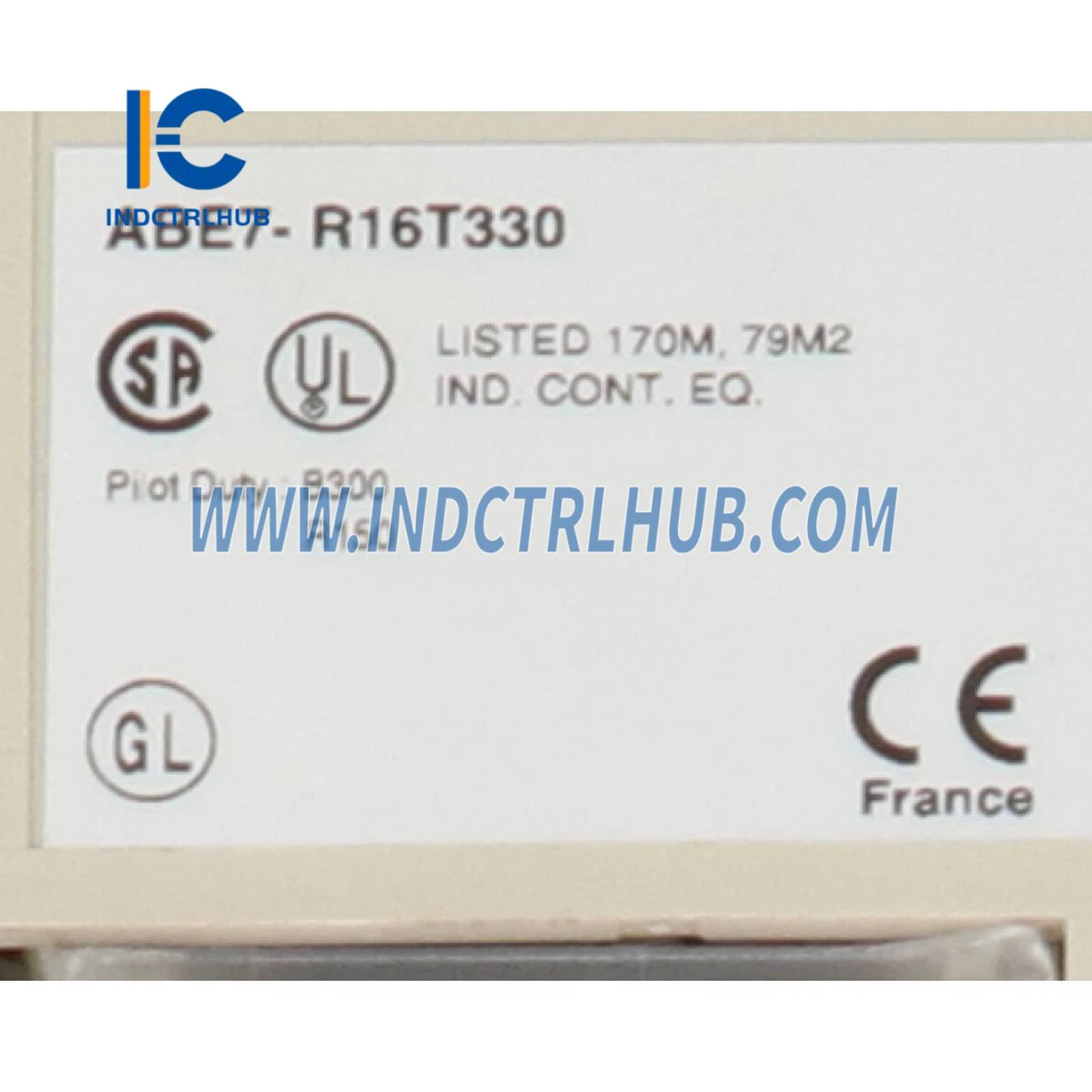

Sertifikasi Produk |
UL, CSA, DNV, GL, EAC |
|
Derajat Perlindungan IP |
IP2X (IEC 60529) |
|
Tahanan terhadap Kawat Pijar |
750 °C (1382 °F) (IEC 60695-2-11) |
|
Tahan Guncangan |
15 gn (11 ms) (IEC 60068-2-27) |
|
Ketahanan Getaran |
2 gn (f= 10…150 Hz) (IEC 60068-2-6) |
|
Ketahanan terhadap Pelepasan Muatan Elektrostatik |
4 kV (kontak), 8 kV (udara) (IEC 61000-4-2, level 3) |
|
Ketahanan terhadap Medan Radiasi |
9,1 V/m (10 V/m) (26000000…1000000000 Hz) (IEC 61000-4-3, level 3) |
|
Ketahanan terhadap Transien Cepat |
2 kV (tingkat 3) (IEC 61000-4-4) |
|
Suhu Lingkungan (Operasi) |
-5 hingga 60 °C (23 hingga 140 °F) (IEC 61131-2) |
|
Suhu Lingkungan (Penyimpanan) |
-40 hingga 80 °C (-40 hingga 176 °F) (IEC 61131-2) |
|
Tingkat Polusi |
2 (IEC 60664-1) |
Informasi Pengemasan
|
Satuan |
Jenis |
Jumlah |
Dimensi (P × L × T) |
Berat |
|---|---|---|---|---|
|
Paket 1 |
komputer pribadi |
1 |
11,50 × 3,94 × 3,39 inci |
1.103 kg (2.432 pon) |
|
Paket 2 (Massal) |
S03 |
6 |
15,75 × 11,81 × 11,81 inci |
7,059 kg (15,562 lb) |
Informasi Komersial
|
Bidang |
Rincian |
|---|---|
|
Kategori |
AS10CP222375 |
|
Jadwal Diskon |
0CP2 |
|
GTIN |
3389110705096 |
|
Kemampuan untuk dikembalikan |
TIDAK |
|
Negara Asal |
Amerika Serikat (AS) |
