Product Description

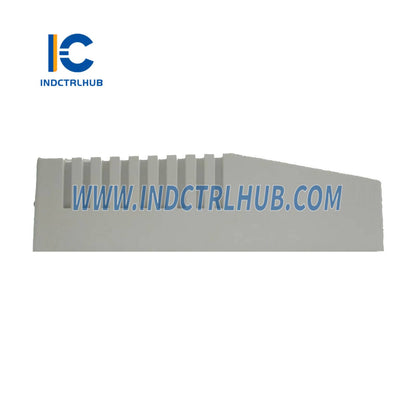

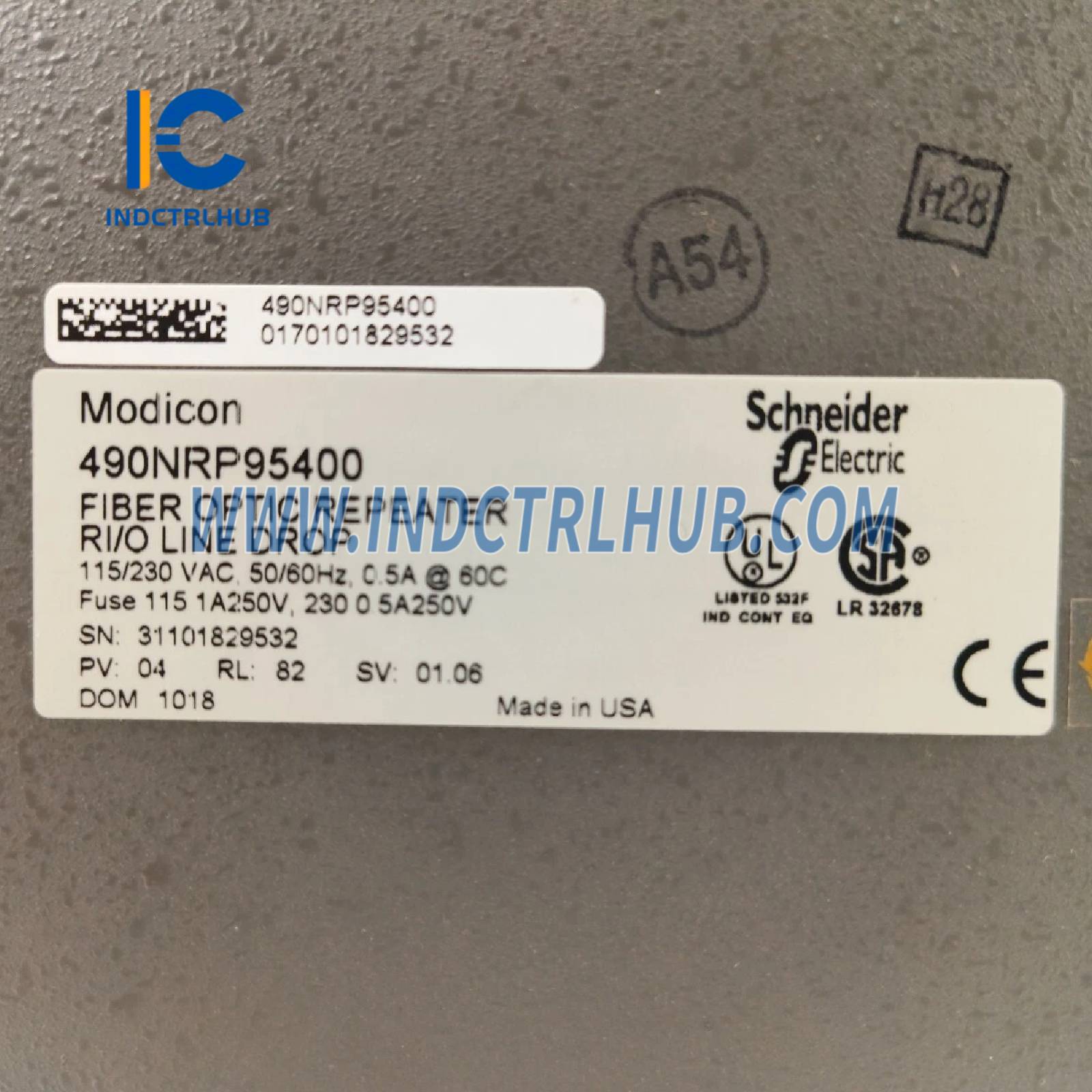

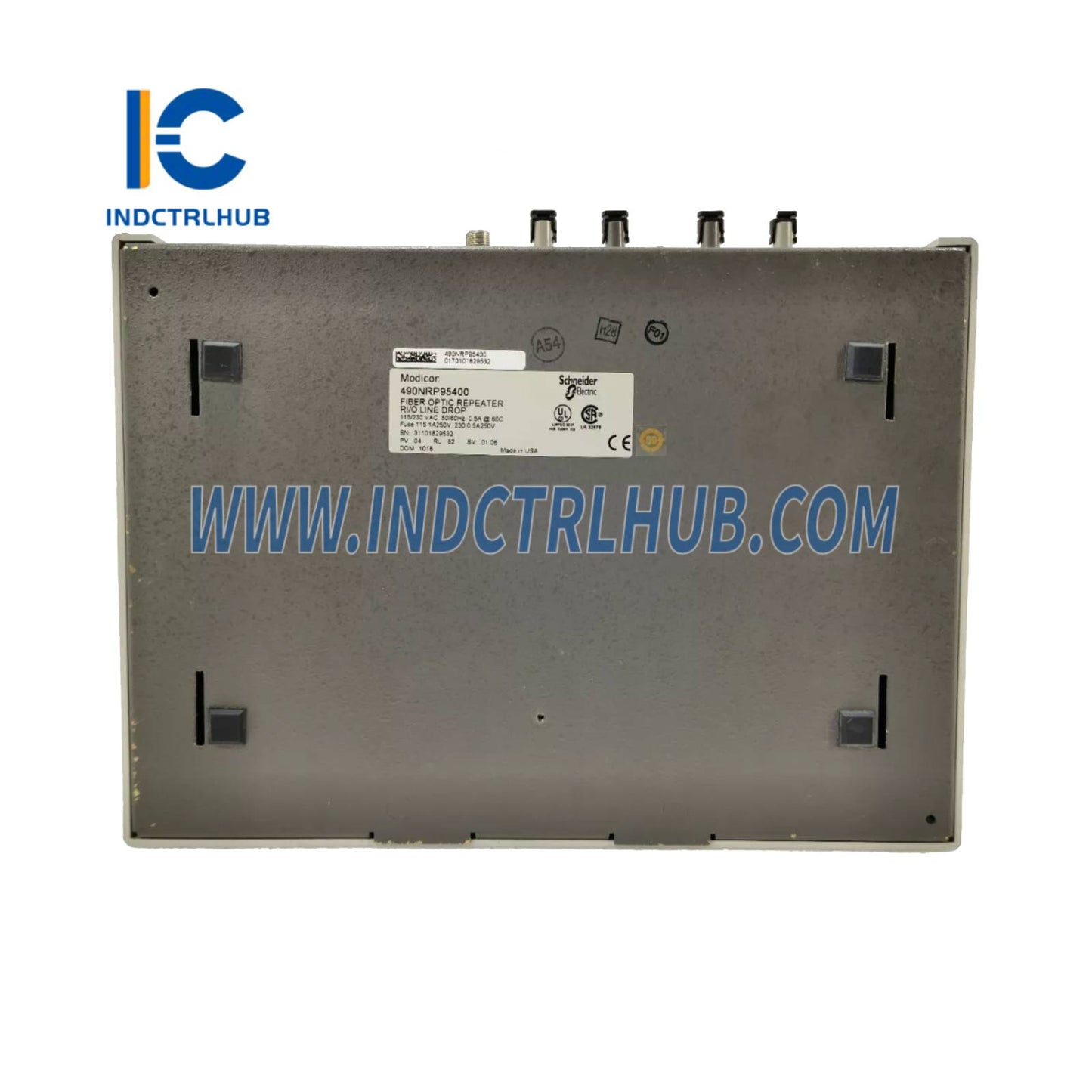

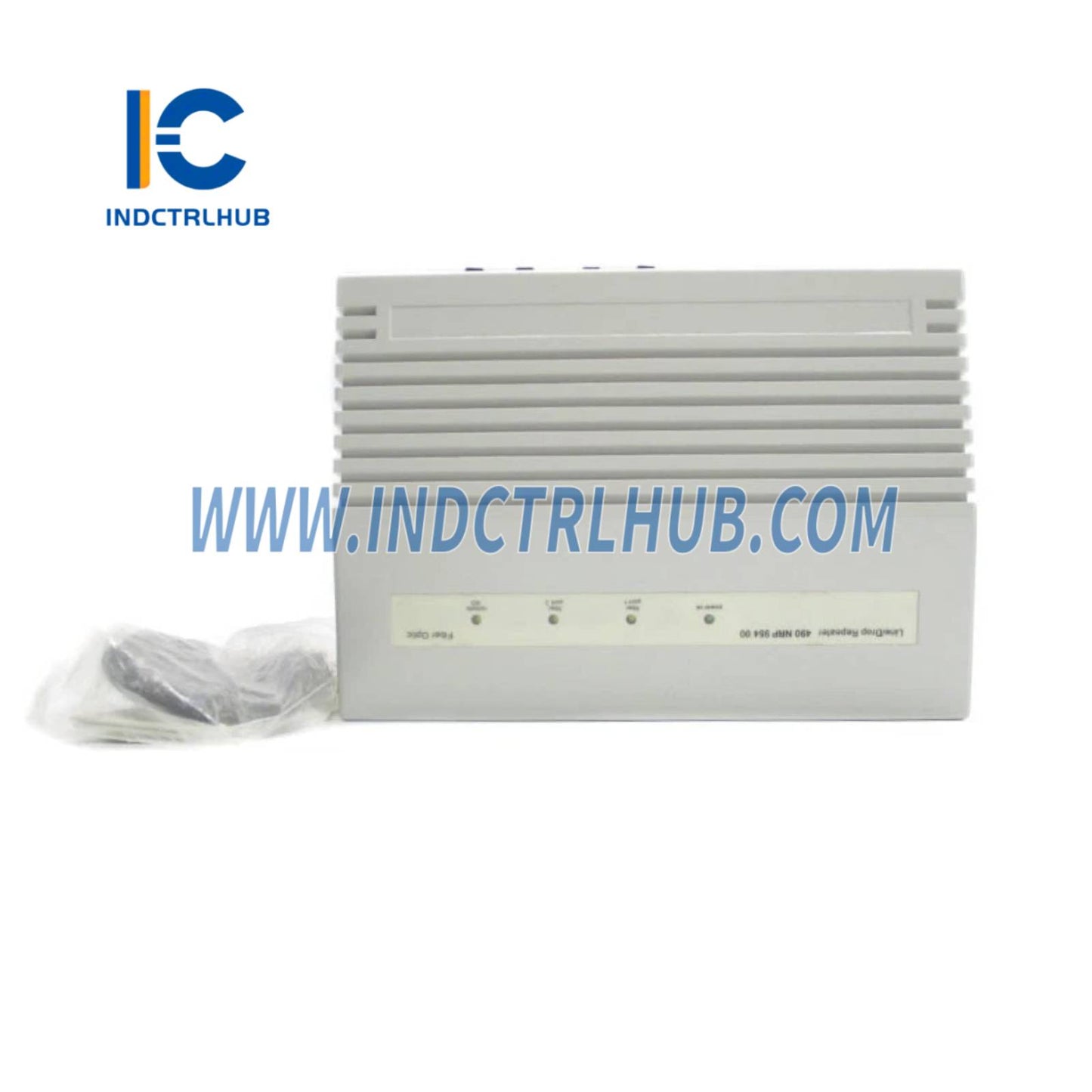

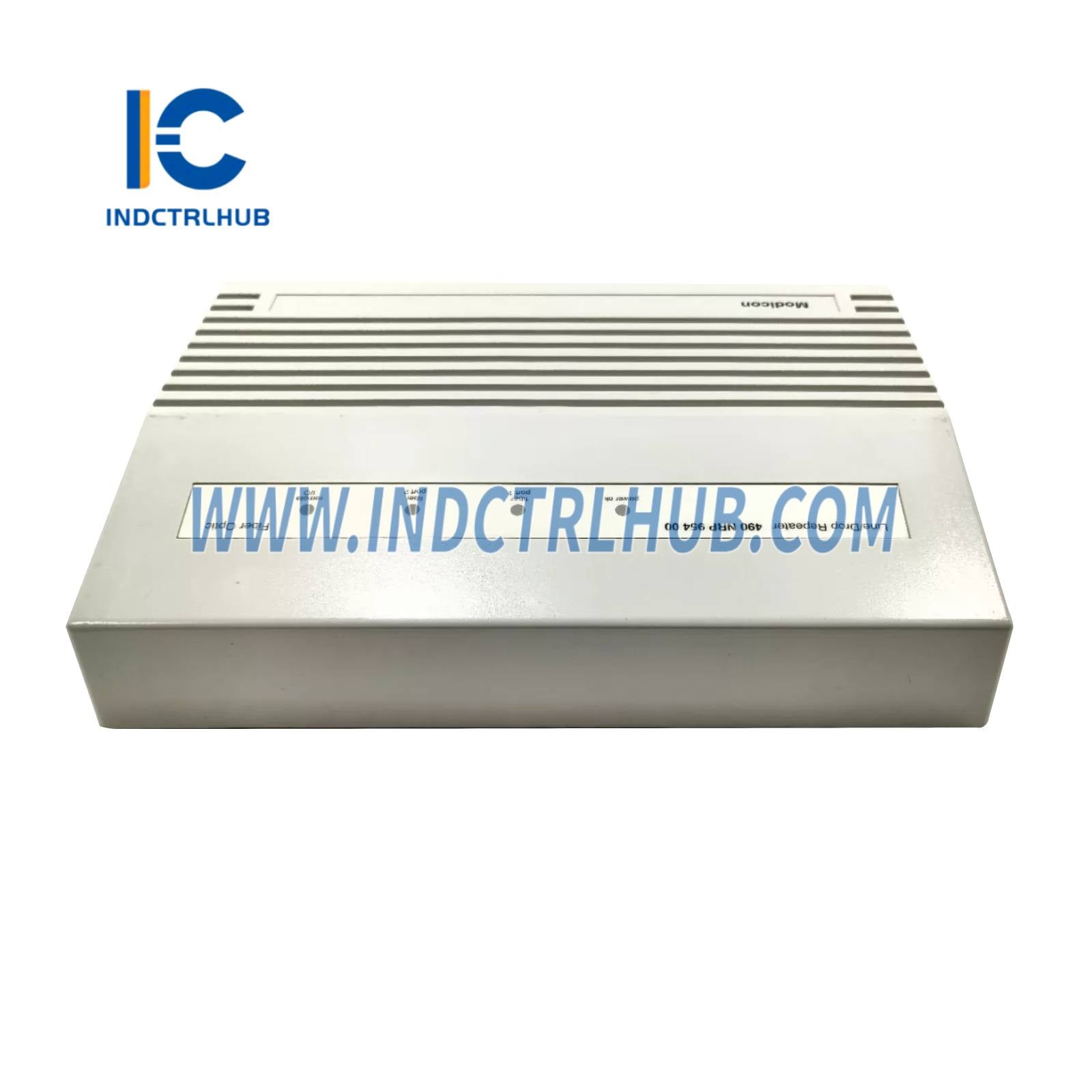

Schneider Electric 490NRP95400 Modicon Fiber Optic Repeater
Ikhtisar Produk
- Schneider Electric 490NRP95400 adalah Modicon Fiber Optic Repeater yang dirancang untuk platform otomasi Modicon Quantum. Ini memperluas komunikasi Remote I/O (RIO) dengan memperkuat dan mengirim ulang sinyal bus RIO melalui kabel serat optik, memungkinkan transmisi data jarak jauh yang andal. Modul ini digunakan dalam aplikasi otomasi industri, seperti penanganan material, pengemasan, dan mesin tekstil, untuk menghubungkan drop I/O jarak jauh ke pengendali Quantum di lingkungan dengan interferensi elektromagnetik (EMI) tinggi atau tata letak fasilitas yang besar.
Spesifikasi Teknis
- 490NRP95400 memiliki spesifikasi berikut berdasarkan sumber industri:
| Spesifikasi | Detail |
|---|---|
| Model/Nomor Bagian | 490NRP95400 |
| Produsen | Schneider Electric |
| Deskripsi | Modicon Quantum Fiber Opti Repeater, Remote I/O (RIO) Drop |
| Seri | Modicon Quantum |
| Fungsi | Memperluas komunikasi RIO melalui kabel serat optik; mendukung konfigurasi bus dan line drop |
| Protokol Komunikasi | Remote I/O (RIO), 1.544 Mbps (enkoding Manchester) |

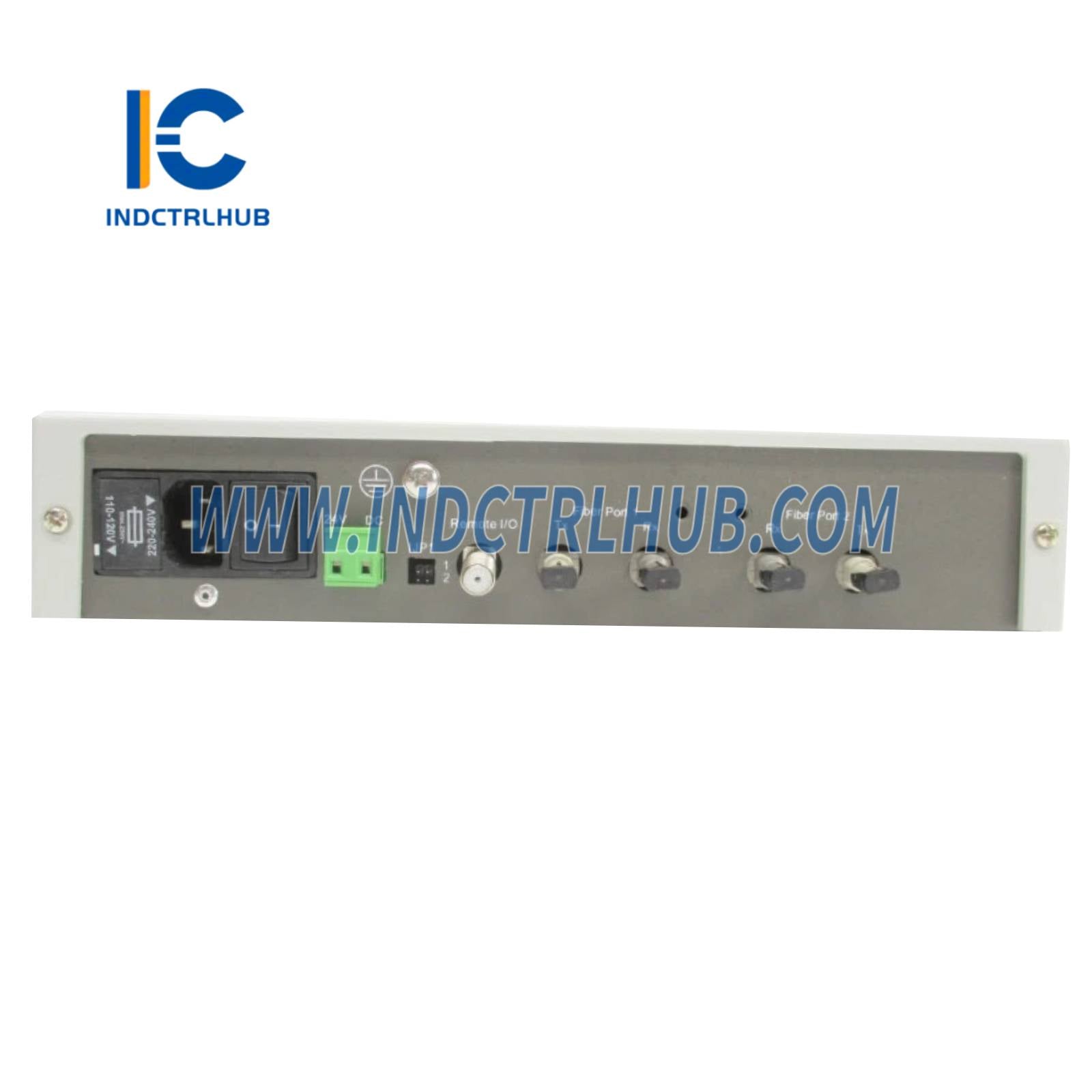

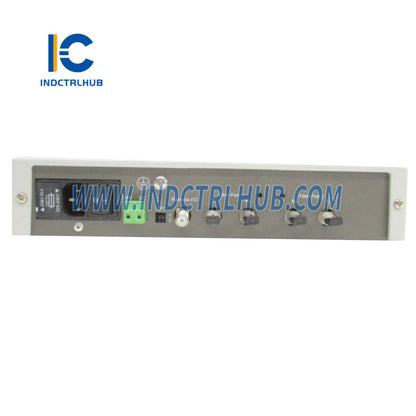

| Port Serat Optik | 2 konektor tipe ST (kerugian rendah, kelas industri) |
| Port Elektrik | 1 konektor tipe F (untuk line drop listrik RIO) |
| Jenis Serat | Serat multimode (50/125 µm, 62.5/125 µm, atau 100/140 µm) |
| Jarak Maksimum | Hingga 10 km (6,2 mil) dengan serat multimode |
| Sumber Daya | 115/230 VAC (dapat dipilih) atau 24 VDC |
| Konsumsi Daya | Sekitar 5 W |
| Spesifikasi Lingkungan | Suhu Lingkungan: 0°C hingga +60°C Suhu Penyimpanan: -40°C hingga +85°C Kelembaban Relatif: 5% hingga 95% tanpa kondensasi Guncangan: 15 g, 11 ms (IEC 60068-2-27) Getaran: 1 g, 10–500 Hz (IEC 60068-2-6) |
| Dimensi | Sekitar 200 mm (T) x 160 mm (L) x 60 mm (D) |
| Berat | Sekitar 1 kg |
| Pemasangan | Pemasangan panel atau rak |
| Sertifikasi | CE, UL, CSA C22.2 No. 142, RoHS |
