Product Description
Gambaran Produk
| Bidang | Rincian |
|---|---|
| Produsen | Honeywell |

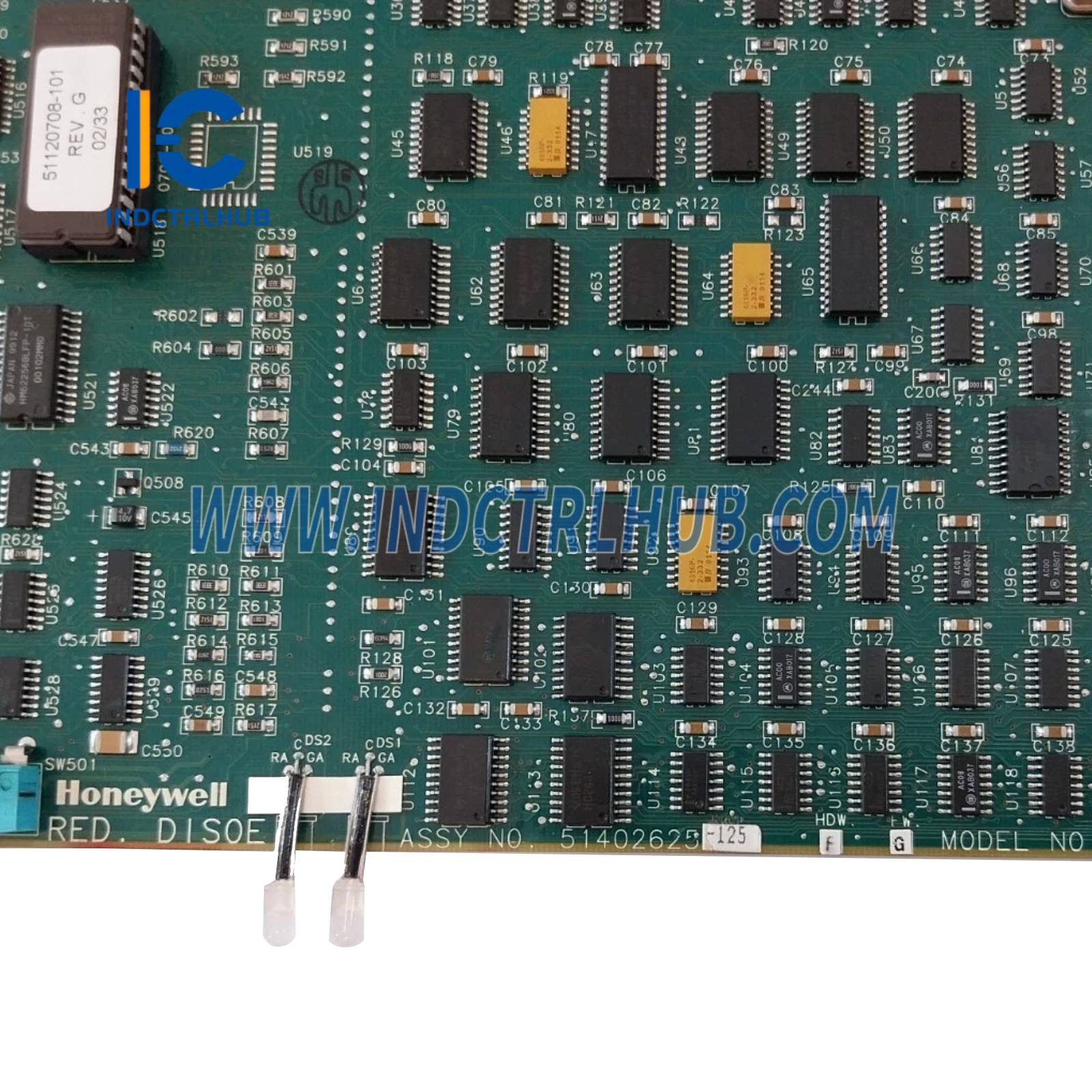

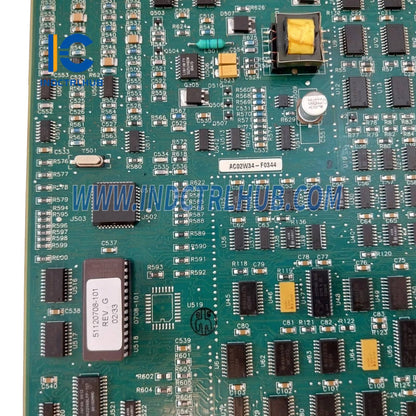

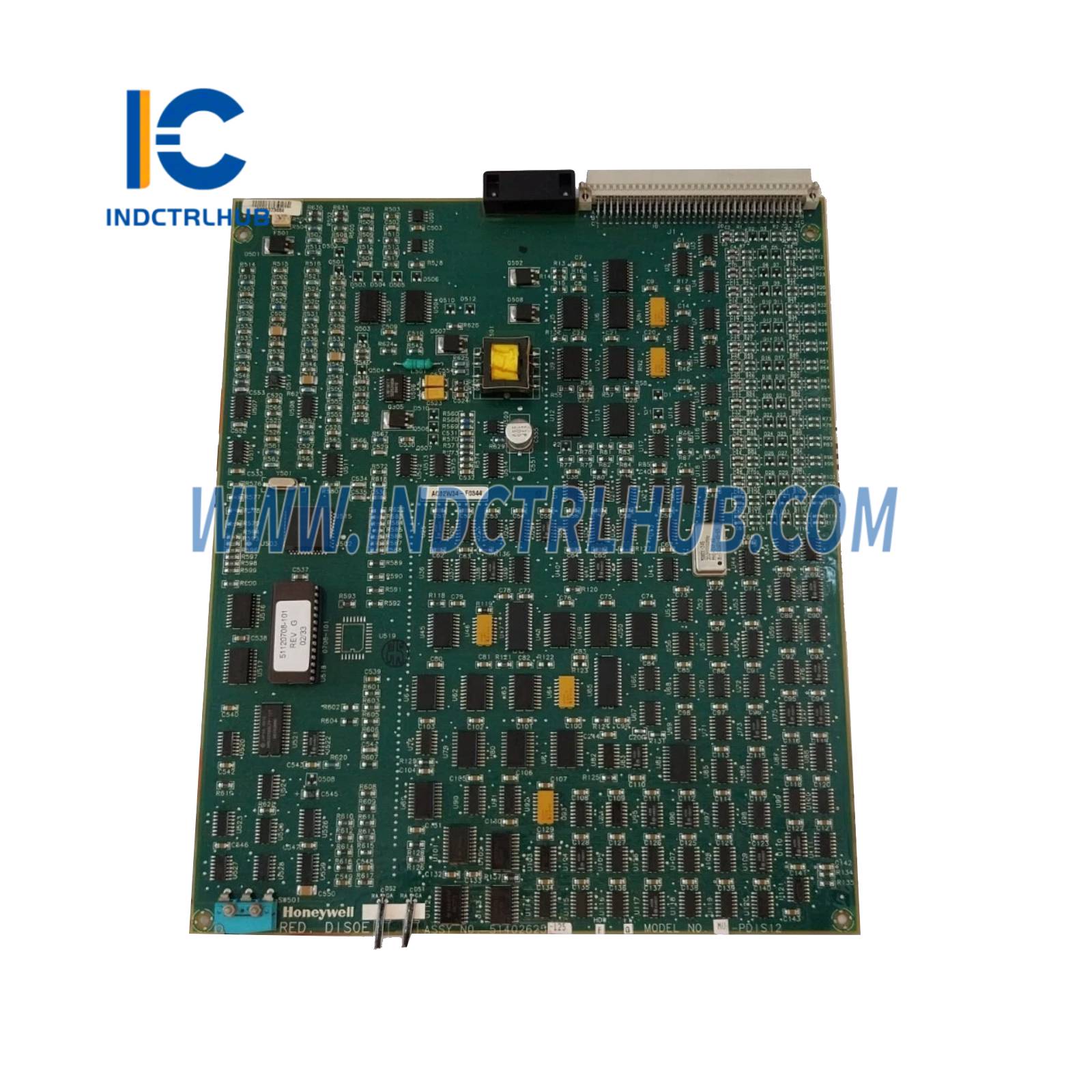

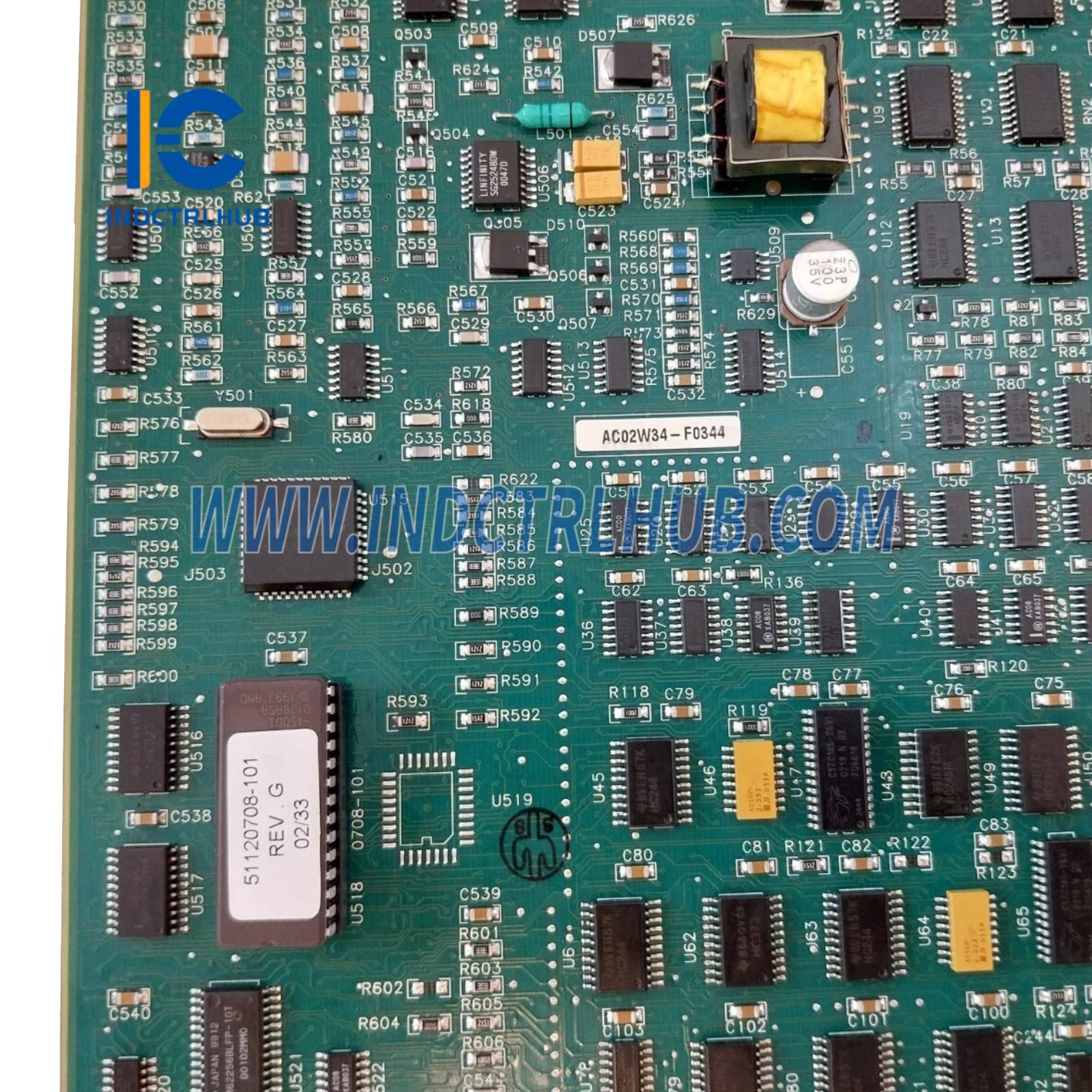

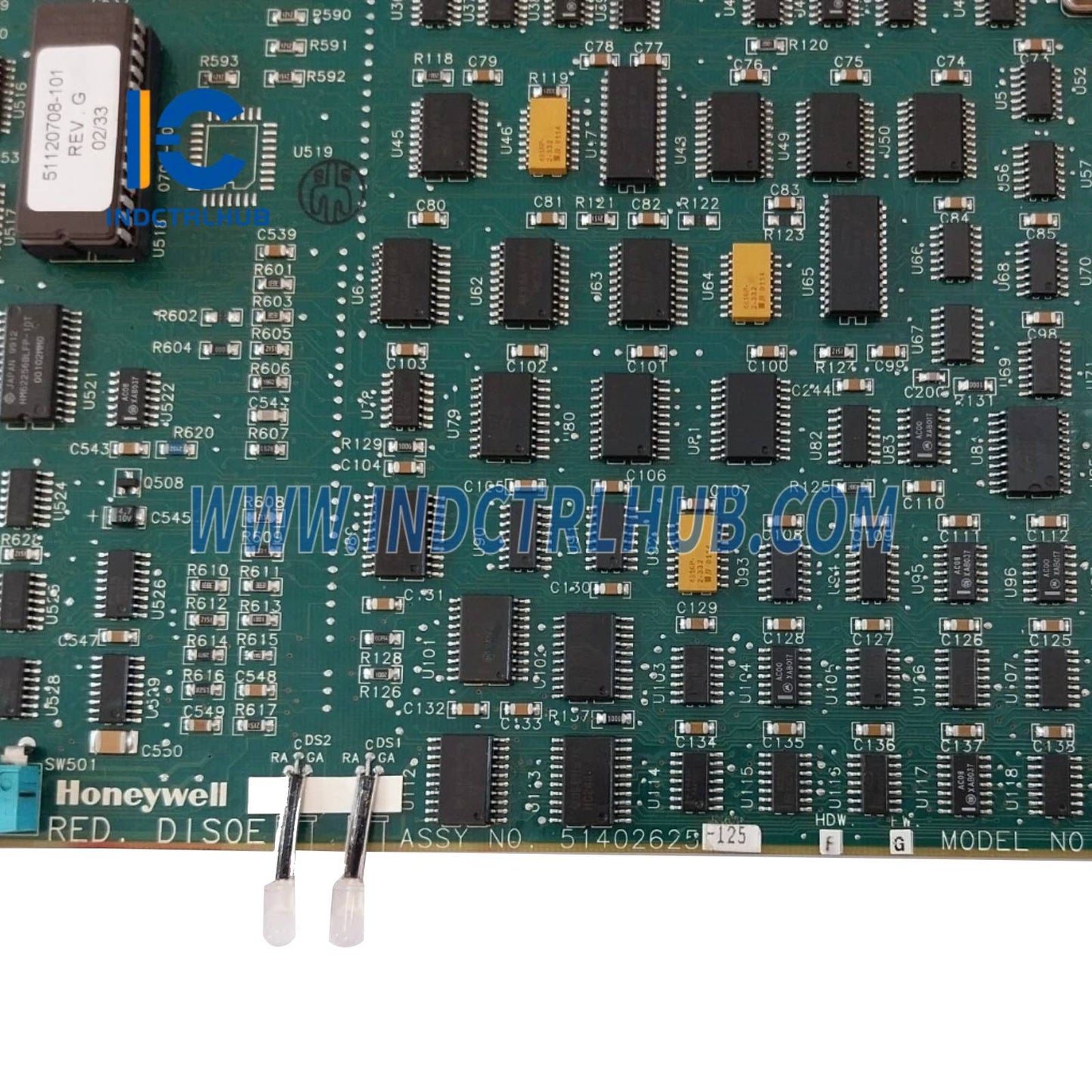

| Nomor Bagian | MU-PDIS12 (51402625-125) |
| Tipe Produk | Modul Urutan Kejadian Input Digital (SOE) untuk Sistem Experion TPS/TDC |
| Fungsi | Memantau sinyal input digital dengan pencatatan urutan kejadian untuk aplikasi kritis keselamatan |
| Kompatibilitas Sistem | Experion TPS/TDC 3000, terintegrasi dengan Process Manager (PM) dan Advanced Process Manager (APM) |
Spesifikasi Fungsional
| Fitur | Spesifikasi |
|---|---|
| Jumlah Saluran | 16 saluran (input digital) |
| Tipe Input | Input digital 24 VDC |
| Urutan Kejadian (SOE) | Resolusi 1 ms untuk pencatatan waktu kejadian |
| Diagnostik | Mendukung diagnostik modul, deteksi kabel terbuka, dan pemantauan status |
| Redundansi | Konfigurasi non-redundan |
| Pengkabelan Lapangan | Terhubung melalui Field Termination Assembly (FTA), biasanya MU-TDID12 |
| Integritas Keselamatan | Cocok untuk aplikasi kritis keselamatan |
Spesifikasi Elektrik
| Parameter | Spesifikasi |
|---|---|
| Tegangan Input | 24 VDC (rentang 18-32 VDC) |
| Arus Masuk | 7 mA tipikal per saluran |
| Impedansi Input | 3,3 kΩ nominal |
| Konsumsi Daya | 5 W tipikal |
| Isolasi | Isolasi galvanik antara input lapangan dan sistem |
| Deteksi Kabel Terbuka | Didukung untuk setiap saluran |
Spesifikasi Lingkungan
| Parameter | Spesifikasi |
|---|---|
| Suhu Operasi | 0°C hingga 60°C (32°F hingga 140°F) |
| Suhu Penyimpanan | -40°C hingga 85°C (-40°F hingga 185°F) |
| Kelembaban Relatif | Operasi: 10% hingga 90% tanpa kondensasi; Penyimpanan: 5% hingga 95% tanpa kondensasi |
Spesifikasi Fisik
| Parameter | Spesifikasi |
|---|---|
| Pemasangan | Dicolokkan ke chassis I/O untuk sistem Experion TPS/TDC |
| Berat | 590 g (perkiraan) |
| Indikator Status | LED untuk daya, status modul, dan aktivitas saluran |
