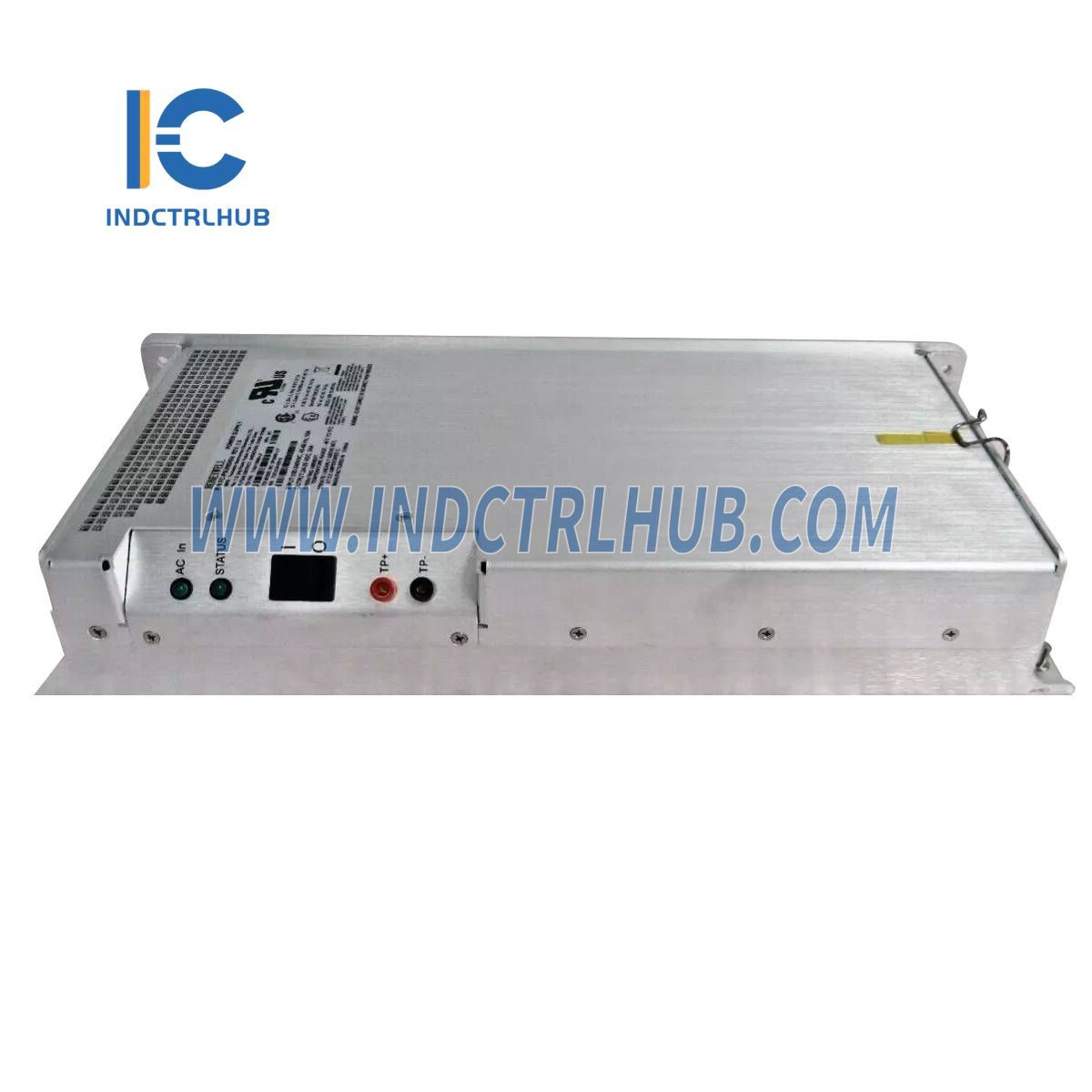

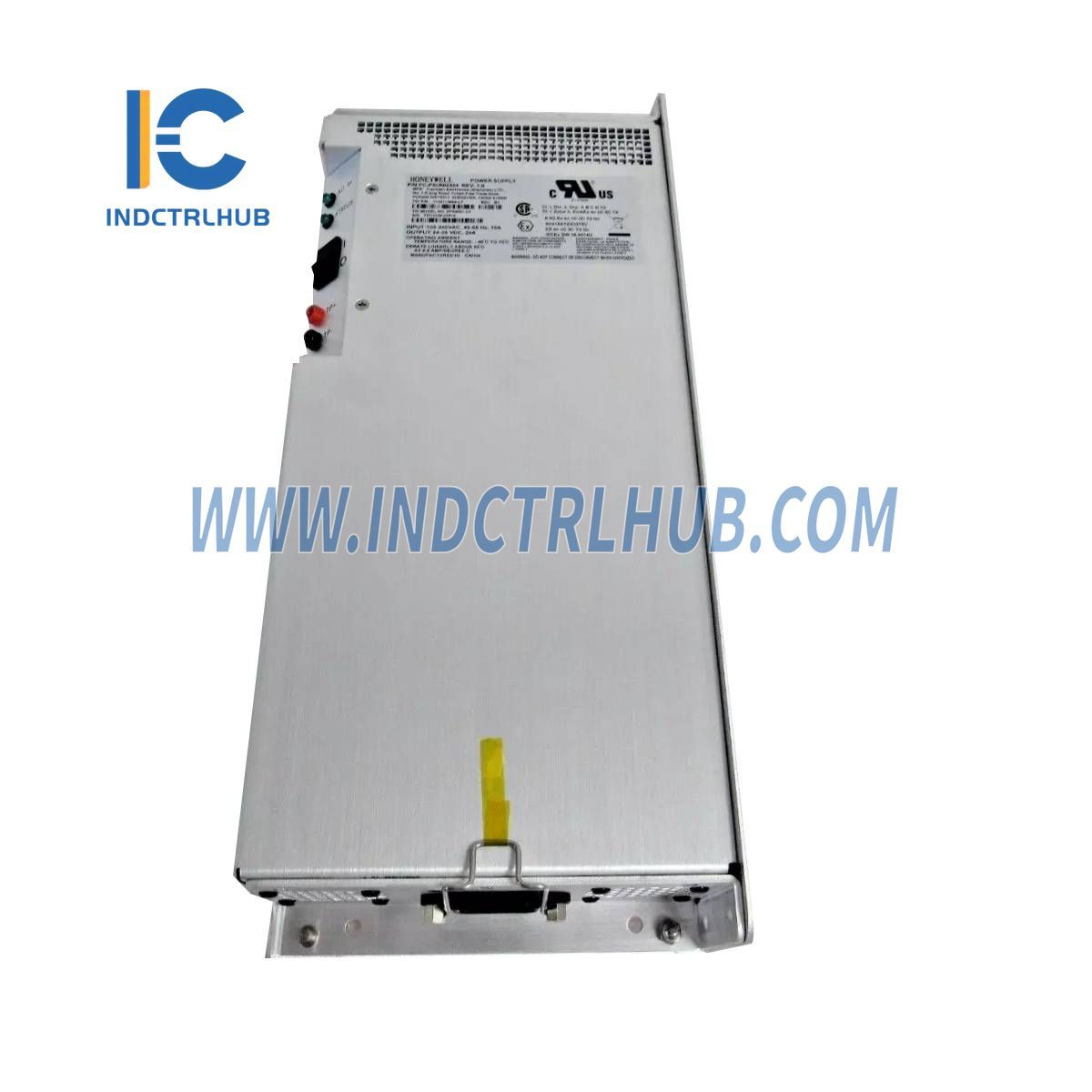

Honeywell FC-PSUNI2424 Unit Catu Daya
Honeywell FC-PSUNI2424 Unit Catu Daya
Manufacturer: HONEYWELL
Product No.: FC-PSUNI2424
Condition:1000 tersedia
Product Type: Unit Catu Daya
Product Origin: USA
Payment: T/T, Western Union
Weight: 2900g
Shipping port: Xiamen
Warranty: 12 months
- Dukungan 24/7
- Pengembalian 30 Hari
- Pengiriman Cepat
Ikhtisar Produk
Unit Catu Daya Honeywell FC-PSUNI-2424 adalah solusi daya bersertifikat keselamatan berkinerja tinggi yang dirancang untuk aplikasi industri dalam sistem otomasi Honeywell__, seperti platform Safety Manager atau Experion. Menyediakan output kuat 600 W pada 25 V DC, unit ini mendukung rentang input luas (85-265 V AC), memiliki perlindungan tegangan lebih ganda (OVP) bersertifikat SIL3, dan mencakup kemampuan pembagian beban dan derating tingkat lanjut. Dengan sertifikasi seperti CE dan cUL (menunggu CID2 T4 dan Zona 2), unit ini dirancang untuk operasi andal di lingkungan keras, memastikan daya stabil untuk peralatan kontrol kritis.
Informasi Teknis
| Parameter | Spesifikasi |
|---|---|
| Produsen | Honeywell |
| Model/ Nomor Bagian | FC-PSUNI-2424 |
| Deskripsi | Unit Catu Daya |
| Nomor Tipe Umum | FC-PSUNI-2424 |
| Umum | |
| Persetujuan | CE, cUL (60950); sertifikasi CID2 T4 dan Zona 2 (+61010-1) sedang diproses; keluaran DC bersertifikat SELV; OVP bersertifikat SIL3 (IEC 61508, menjaga keluaran DC < 31 V) |
| Standar EMC | EN61131-2, EN50130-4, EN61000-6-7 |
| Daya | |
| Daya Keluaran | 600 W |
| Daya Masuk | Tipikal: 115 V AC: 712 W; 230 V AC: 691 W Maksimum: 85 V AC: 750 W; 220 V AC: 720 W |
| Efisiensi Daya | 100 V AC: 80% @ 6 A, 84,5% @ 12-24 A 230 V AC: 82% @ 6 A, 87% @ 12-24 A |
| Faktor Daya | 100 V AC: > 0,99 @ 6-24 A 230 V AC: > 0,88 @ 6 A, 0,98 @ 24 A |
| Rentang Frekuensi Input | 45-66 Hz |
| Fisik | |
| Dimensi (LxTxD) | 370 x 159 x 67,3 mm (14,57 x 6,26 x 2,65 in) |
| Berat | 2,9 kg (6,39 lb) |
| Lingkungan | |
| Suhu Penyimpanan | -40°C hingga 85°C (-40°F hingga 185°F); simpan di bawah 40°C (104°F) untuk penyimpanan jangka panjang |
| Suhu Operasi | -40°C hingga 70°C (-40°F hingga 158°F) |
| Perubahan Suhu Maksimum | 3°C/menit |
| Kelembaban | 5% hingga 95% RH (tanpa kondensasi); pengurangan RH di atas 40°C |
| Derajat Polusi | PD2 maksimum (IEC60664-1) |
| Ketinggian | 0-2000 m di atas permukaan laut |
| Masukan | |
| Tegangan Masukan | 100-120 / 220-240 V AC nominal (beroperasi antara 85-265 V AC) |
| Arus Inrush dan Re-rush | < 60 A; mendukung pemutus sirkuit tipe C 10 A |
| Filter EMI | 2 µF antara jalur input |
| Arus Masukan | 115 V AC: 6,2 A 230 V AC: 3,1 A (pada beban output DC terukur) |
| Sekering Internal | Sekering 10 A untuk setiap jalur AC |
| Perlindungan Eksternal | Sekering: 10 A Kelas CC atau MCB: 10-13 A Tipe C (EN60898-1) |
| Instalasi | Hanya untuk instalasi industri; OVC II hingga 2000 m |
| Keluaran | |
| Tegangan Output | 25,7 V (tanpa beban), 25,1 V (beban statis 24 A), 24,5-26,5 V (beban dinamis 24 A) |
| Riak | 20-40 mV tipikal (sesuai HART) |
| Kebisingan | < 100 mV LL, < 700 mV LE |
| Arus Output | 0-24 A terus menerus; 50 A selama 200 ms tipikal untuk membersihkan sekering |
| Pembagian Beban | < 10% perbedaan pada beban penuh |
| Pembatas Arus Elektronik | 34 A tipikal (27 A-42 A) setelah 200 ms |
| Penurunan Arus Output | Operasi tunggal: 24 A dengan -0.6 A/°C di atas 60°C hingga ketinggian 2000 m Operasi paralel: 24 A dengan -0.6 A/°C di atas 50°C hingga ketinggian 2000 m |
| Waktu Tahan | 50 ms; memenuhi EN61000-4-11 level 3 |
| Output Alarm | |
| Tipe | Output solid-state (Opto-FET), terisolasi hingga 500 V AC |
| Kondisi Aktivasi | Diaktifkan saat status catu daya baik (kecepatan kipas baik dan tegangan output > 23.5 V) |
| Tegangan Nominal | Maksimum 31 V (dilindungi TVS 33 V di dalam) |
| Arus Nominal | Maksimum 40 mA (non-induktif) |
| Penurunan Tegangan | < 0.2 V pada 7 mA |
| Perlindungan Hubung Singkat | Ya (trip dalam 1 detik pada 0.5 A _ pemulihan sendiri) |
| Kecepatan Kipas | 0% di bawah -10°C 50% di atas -10°C 100% di atas suhu heatsink 80-85°C |
| Isolasi | |
| Input ke Output | 3750 V AC / 1 menit (jarak creepage 8 mm) |
| Input ke Case | 2210 V AC / 1 menit; transient dibatasi oleh celah percikan 3000 V dan varistor 300 V AC secara seri; 100% diuji pada 2300 V DC |
| Output ke Case | 1500 V DC / 1 menit; transient dibatasi oleh varistor 320 V AC; < 50 MΩ pada 250 V DC |
_
