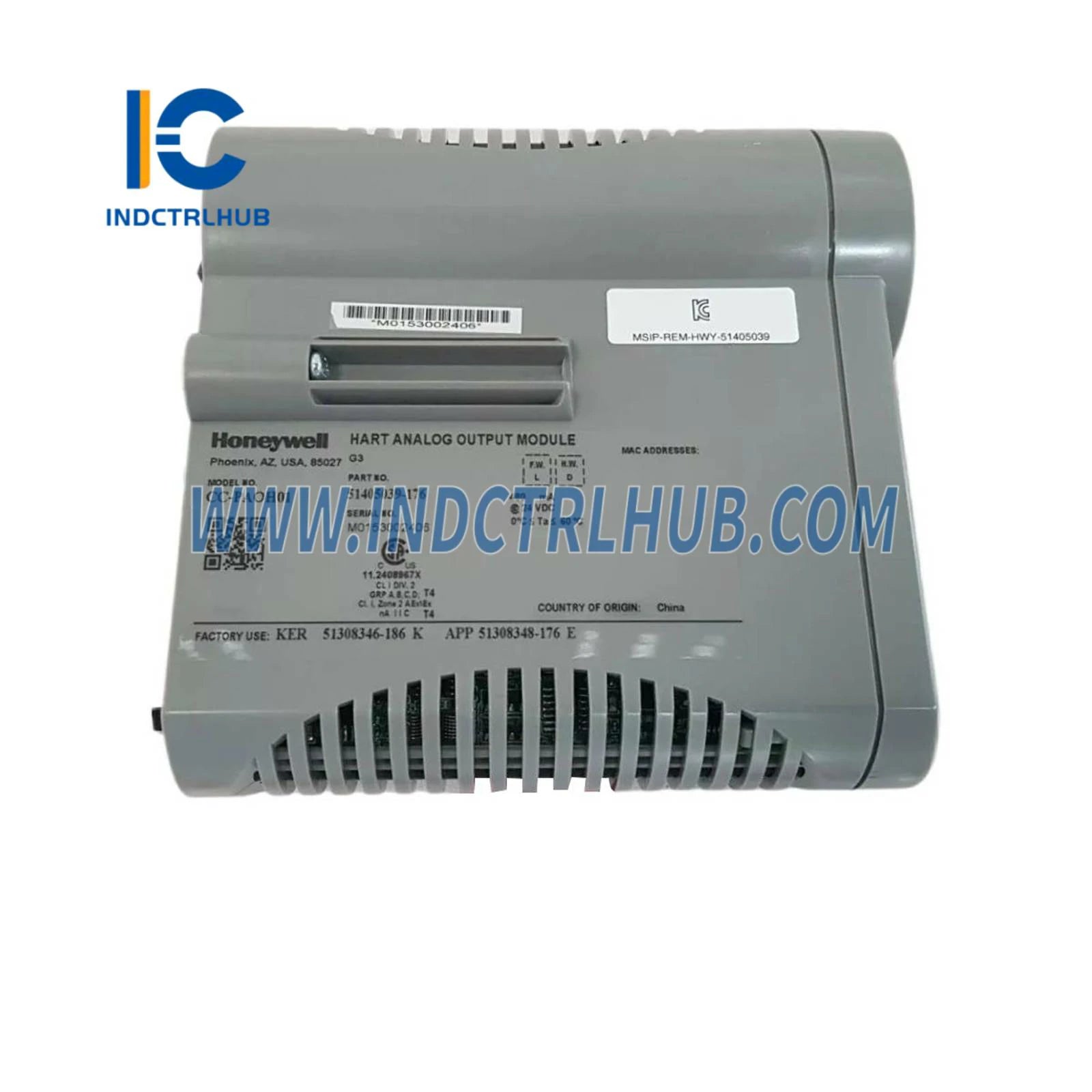

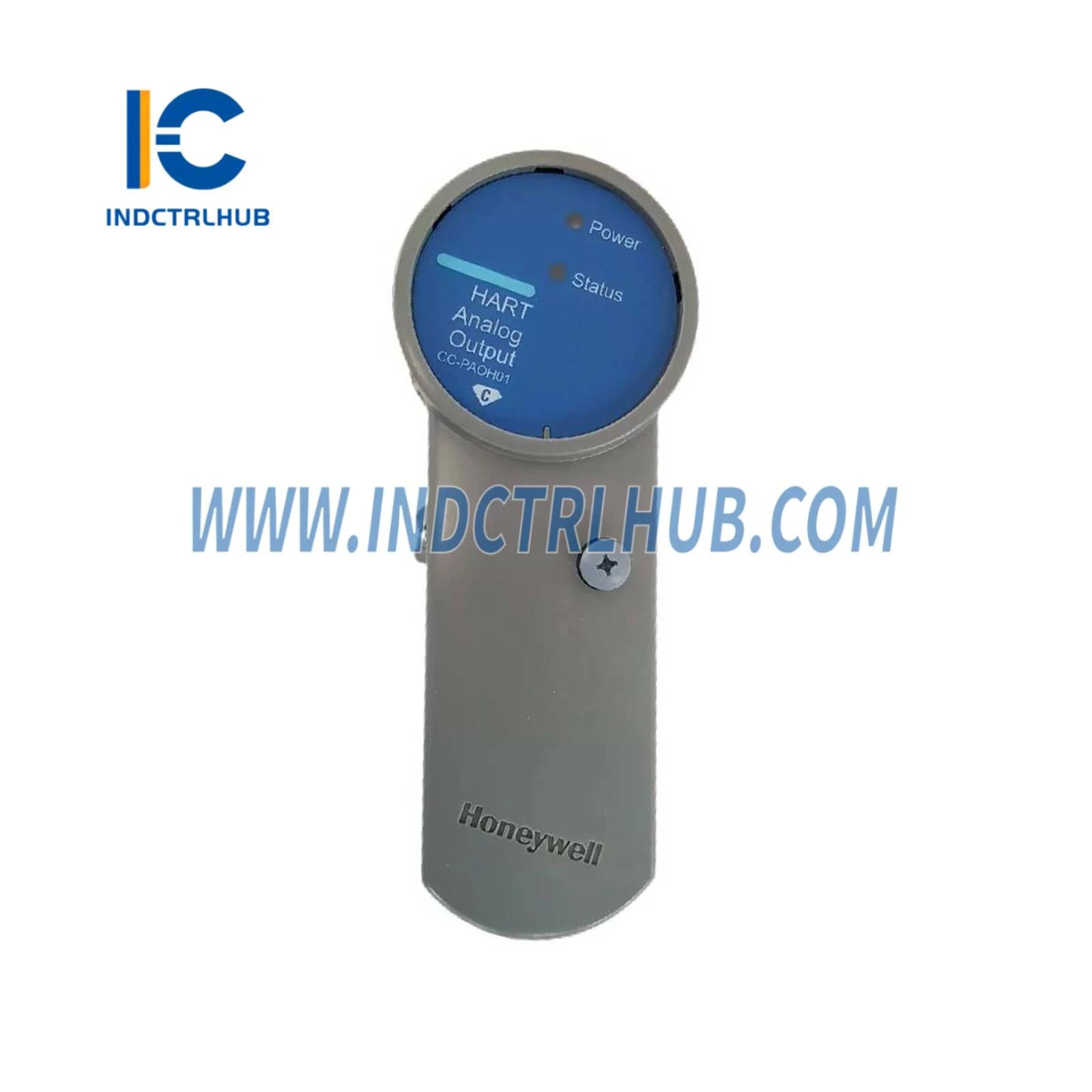

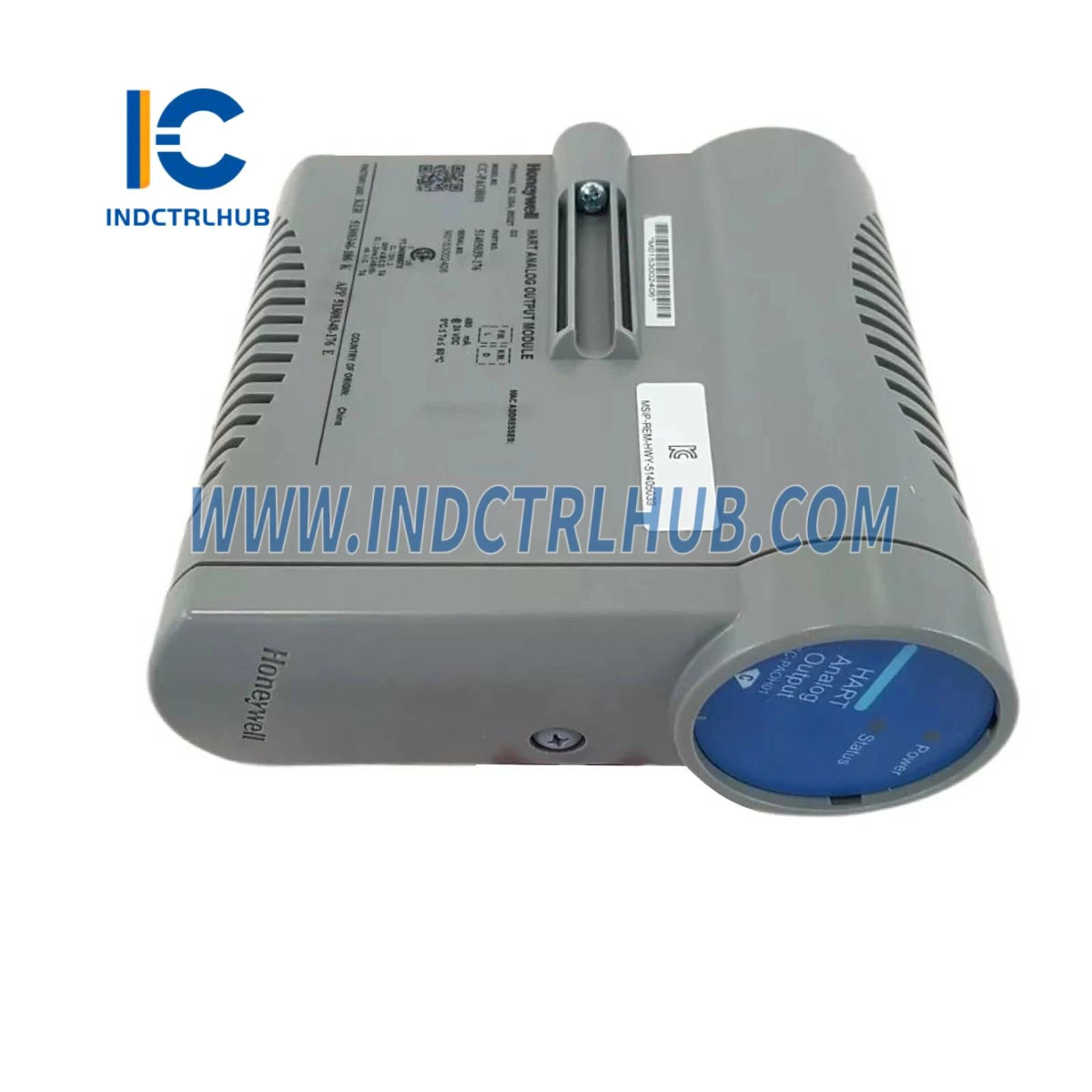

Honeywell CC-PAOH01 Output Analog dengan HART

Model/ Nomor Bagian

CC-PAOH01

Deskripsi

Output Analog dengan HART

Model Input/Output

CC-PAOH01 - Output Analog Level Tinggi dengan HART

Model IOTA

Non-Redundan:_CC-TAOX01 (6_), CC-GAOX21 (6_)__Redundan:_CC-TAOX11 (12_), CC-GAOX11 (12_)

Tipe Output

4-20 mA

Saluran Output

16

Riak Output

< 100 mV puncak-ke-puncak pada frekuensi garis daya, di beban 250 Ω

Drift Suhu Output

0,005% dari Skala Penuh/°C

Akurasi Pembacaan Output

±4% dari Skala Penuh

Linearitas Arus Output

± 0,05% dari Skala Penuh nominal

Resolusi

± 0,05% dari Skala Penuh

Akurasi yang Dikalkulasi

± 0,35% dari Skala Penuh (25°C) termasuk linearitas

Rentang Arus Output yang Dapat Disetel Langsung

0 mA, 2,9 mA hingga 21,1 mA

Beban Resistif Maksimum (pasokan 24 V = 22 VDC hingga 28 VDC)

800 ohm

Tegangan Output Komplians Maksimum (pasokan 24 V = 22 VDC hingga 28 VDC)

16 V

Tegangan Sirkuit Terbuka Maksimum

22 V

Waktu Respons (kode input DAC ke output)

Menetap dalam 1% dari nilai akhir dalam 80 ms

Celah (0 mA) dari Output ke Field saat Switchover

10 ms maksimum (berlaku hanya untuk Redundansi)
