Product Description
Ikhtisar Produk
|
Kategori |
Rincian |
|---|---|
|
Pabrikan |
Honeywell |
|
Model/Nomor Bagian |

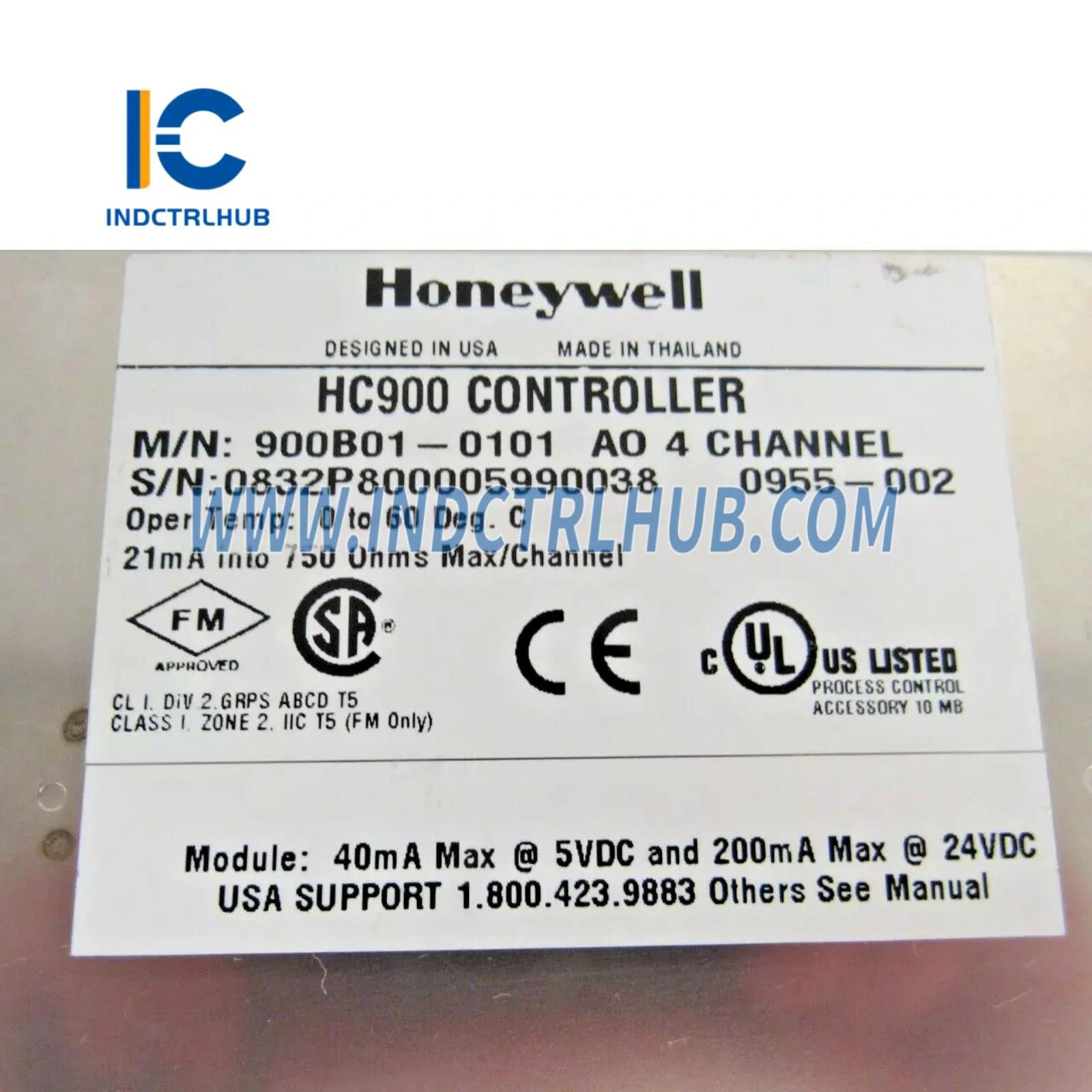

Nomor 900B01-0101 |
|
Keterangan |

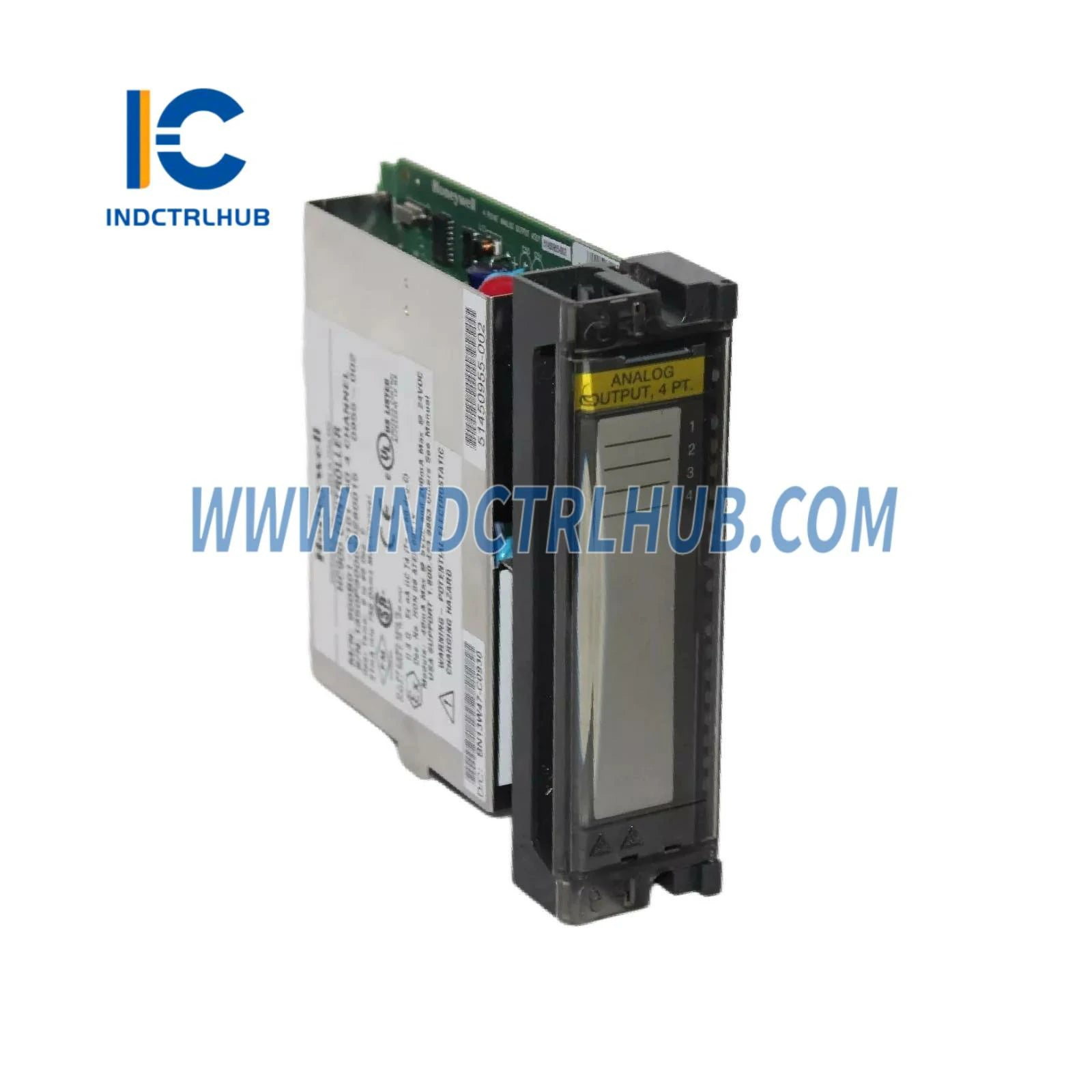

Modul Output Analog menyediakan 4 output terisolasi 0 hingga 21,8 mA, yang dapat diatur oleh pengguna ke rentang mana pun dalam kisaran ini berdasarkan setiap output. |
|
Fitur Utama |
4 output terisolasi, rentang yang dapat disesuaikan pengguna, isolasi galvanik, resolusi D/A 12-bit, kalibrasi pabrik dan lapangan, pemantauan diagnostik. |
Spesifikasi Teknis
|
Spesifikasi |
Rincian |
|---|---|
|
Model |
Nomor 900B01-0101 |
|
Tipe Produk |
Modul Keluaran Analog |
|
Output per Modul |
4 keluaran terisolasi |
|
Jangkauan Saat Ini |
0 hingga 21,8 mA (rentang yang dapat dipilih untuk setiap output) |
|
Resistansi Beban |
750 ohm maksimum |
|
Isolasi Galvanik |
500 VDC Saluran-ke-Saluran, 600 VDC dari logika |
|
Ketepatan |
0,1% skala penuh pada kondisi referensi |
|
Resolusi D/A |
12 bit |
|
Beban Catu Daya |
5V: 40mA max, 24V: 200mA max |
|
Pendeteksian Arus Minimum |
> 3,5 mA per keluaran |
|
Modul per Rak |
10 maksimum (hingga 12 dengan penurunan suhu) |
|
Data Kalibrasi |
Disimpan dalam memori non-volatile, dengan kalibrasi pabrik redundan dan penolakan otomatis versi yang buruk. Kalibrasi lapangan individu untuk setiap saluran. |
|
Diagnostik |
Memantau kalibrasi pabrik, kalibrasi lapangan, konfigurasi, dan catu daya +24 VDC |
|
Verifikasi Keluaran |
Umpan balik ke pengendali yang menunjukkan aliran arus keluaran |
Fitur Fungsional
|
Fitur |
Rincian |
|---|---|
|
Kalibrasi Lapangan |
Kemampuan kalibrasi bidang saluran individu |
|
Kalibrasi Pabrik |
Kalibrasi pabrik redundan dengan penolakan otomatis versi yang buruk |
|
Pemantauan Diagnostik |
Status kalibrasi, konfigurasi, dan pasokan daya monitor |
|
Verifikasi Keluaran |
Memberikan umpan balik kepada pengendali tentang status arus keluaran saat ini |
