Product Description
Parameter HESG448614R1
Detail Produk
| Parameter | Detail |
|---|---|
| Produsen | ABB |
| Nomor Model/Bagian | HESG448614R1 |
| Deskripsi | Relay Perlindungan dan Kontrol Trafo |
Ikhtisar Produk
| Parameter | Detail |
|---|---|
| Nomor Bagian | HESG448614R1 |

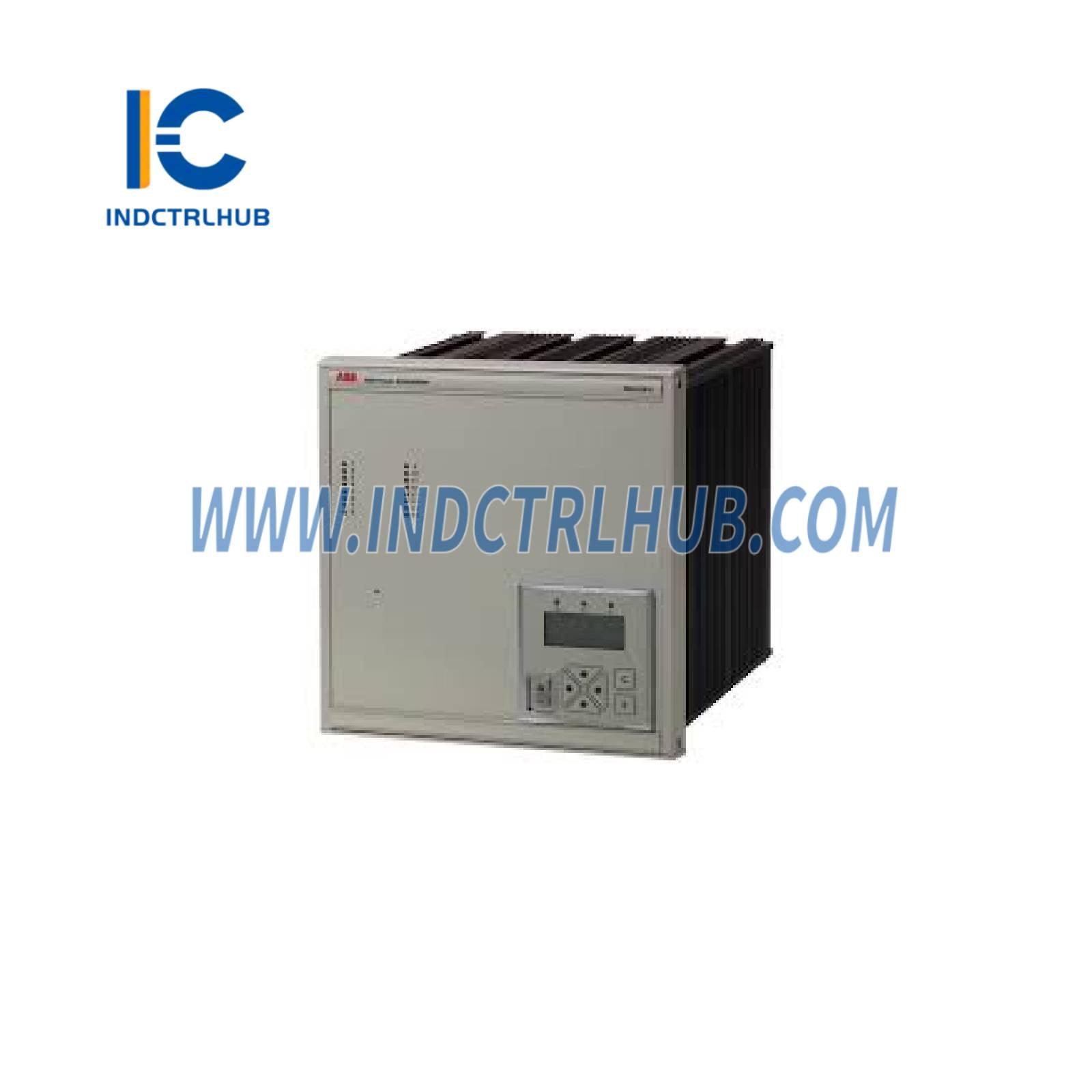

| Nama Produk | Relay Perlindungan dan Kontrol Trafo RET670 |
| Aplikasi | Perlindungan dan kontrol untuk trafo dua-, tiga-, atau multi-lilitan, termasuk perlindungan kesalahan fasa, tanah, dan antar-lilitan |
| Kompatibilitas | Terintegrasi dengan seri Relion ABB, mendukung komunikasi IEC 61850 dan otomasi gardu |
| Fungsi | Menyediakan perlindungan diferensial, overcurrent, tegangan, dan pemantauan termal; termasuk pencatatan gangguan dan pencatatan kejadian |
Spesifikasi Fungsional
| Parameter | Detail |
|---|---|
| Fungsi Proteksi | Perlindungan diferensial numerik (87), overcurrent (50/51), kesalahan tanah terbatas (87N), beban termal berlebih (49) |
| Kemampuan Pengukuran | Tegangan, arus, daya, frekuensi; mendukung hingga 3 input tegangan tiga fasa dan 6 input arus |
| Input/Output Biner | 18 input biner, 11 kontak output (dapat dikonfigurasi) |
| Antarmuka Komunikasi | 2x port Ethernet (IEC 61850, DNP3, Modbus TCP), 2x port serial (SPA, IEC 60870-5-103) |
| Catu Daya | Opsi 24-60 V DC atau 48-250 V DC / 100-240 V AC |
| Rentang Suhu Operasi | -25°C hingga +55°C |
| Dimensi | 177 mm x 177 mm x 144 mm (4U 19" rak mount) |
| Kepatuhan Standar | IEC 60255, IEEE C37.91, CE, UL, CSA |
