Product Description

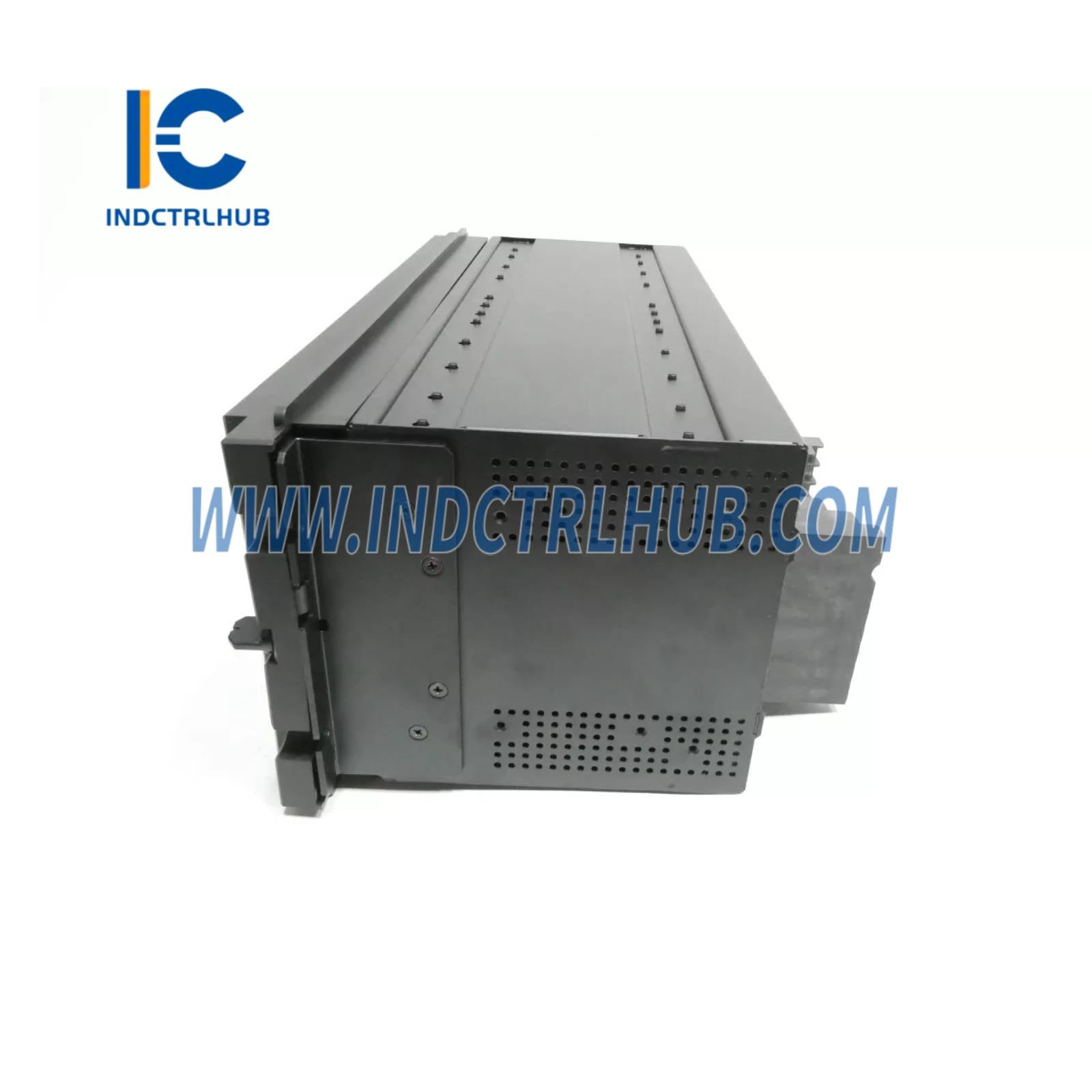

General Electric T60-N11-AKH-F8L-H6N-M8N-P6P-U6P-W6P Multilin Relay Proteksi Trafo
- Produsen: General Electric (sekarang di bawah GE Vernova)
- Seri: Multilin T60
- Model/Nomor Bagian: T60-N11-AKH-F8L-H6N-M8N-P6P-U6P-W6P
- Deskripsi: Relay Proteksi Trafo untuk manajemen trafo sistem tenaga dalam seri Multilin T60
Ikhtisar
General Electric T60-N11-AKH-F8L-H6N-M8N-P6P-U6P-W6P adalah Relay Proteksi Trafo dari seri Multilin T60, diproduksi oleh GE dan sekarang dikelola oleh GE Vernova. Dibangun di atas platform Universal Relay (UR), perangkat ini menyediakan proteksi, kontrol, dan pemantauan menyeluruh untuk trafo tenaga pada sistem tenaga skala menengah hingga besar. Mendukung proteksi trafo canggih, termasuk diferensial, arus lebih, dan kesalahan tanah terbatas, serta digunakan dalam aplikasi pembangkit, transmisi, dan distribusi tenaga.
Spesifikasi Teknis
| Spesifikasi | Detail |
|---|---|
| Model | T60-N11-AKH-F8L-H6P-M8N-P6P-U6P-W6P |
| Seri | Multilin T60 |
| Tipe | Relay Proteksi Trafo |
| Fungsi | Proteksi, pengukuran, dan kontrol untuk trafo tenaga |
| CPU | Tipe N11: 2 x 10/100Base-TX Ethernet, 2 x 100Base-FX multimode ST, protokol canggih (misalnya, IEC 61850) |
| Sumber Daya | 125–250 VDC, 100–240 VAC @ 50/60 Hz (AKH) |
| Input CT/VT | F8L: 8 input (4 CT, 4 VT, konfigurasi standar dengan diagnostik ditingkatkan) |
| I/O Digital | H6N: 6 output Form-A (tanpa pemantauan), 8 input digital |
| Output Kontak | M8N: 4 Form-A (tanpa pemantauan), 4 Form-C, 8 input digital |
| Input RTD | P6P: 6 input RTD (100 Ω Platinum, Nikel, Tembaga) |
| Input Analog | U6P: 4 input analog (0–1 mA, 0–20 mA, 4–20 mA) |
| Transceiver | W6P: 820 nm, serat multimode, LED, 2 saluran |
| Fitur Proteksi | Diferensial trafo (87T), kesalahan tanah terbatas (REF), arus lebih (50/51, 50N, 51N), tegangan lebih/kurang (59/27), frekuensi lebih/kurang (81O/U), beban termal (49), kegagalan pemutus |
| Pengukuran | Arus, tegangan, daya, energi, frekuensi, harmonisa, suhu |
| Pencatatan Kejadian | Hingga 1024 kejadian dengan cap waktu dan tanggal |
| Protokol Komunikasi | IEC 61850, DNP3, Modbus RTU/TCP, IEC 60870-5-104 |
| Port Komunikasi | 2 x RJ-45 Ethernet, 2 x ST fiber, RS485, RS232 depan (9600–115.200 baud) |

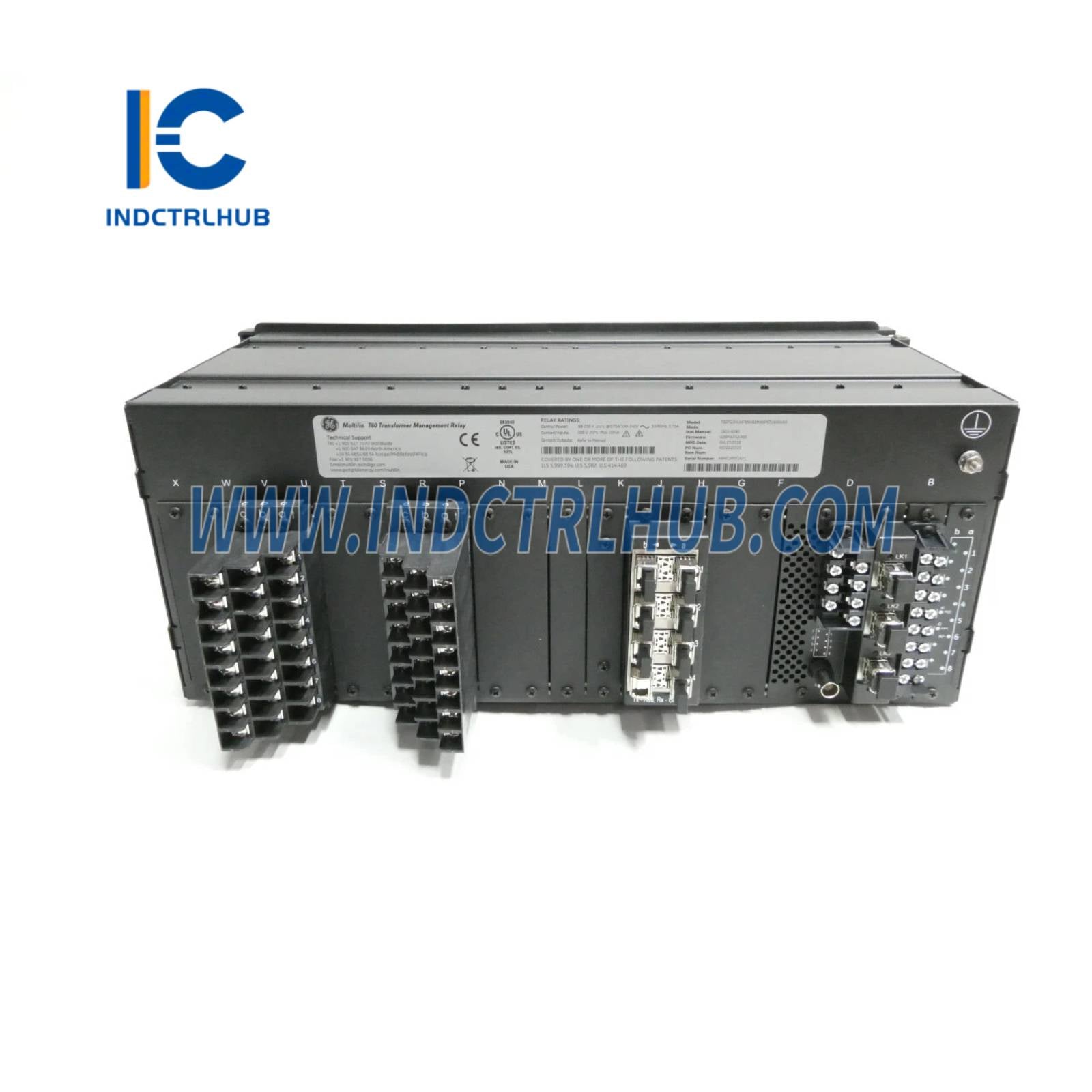

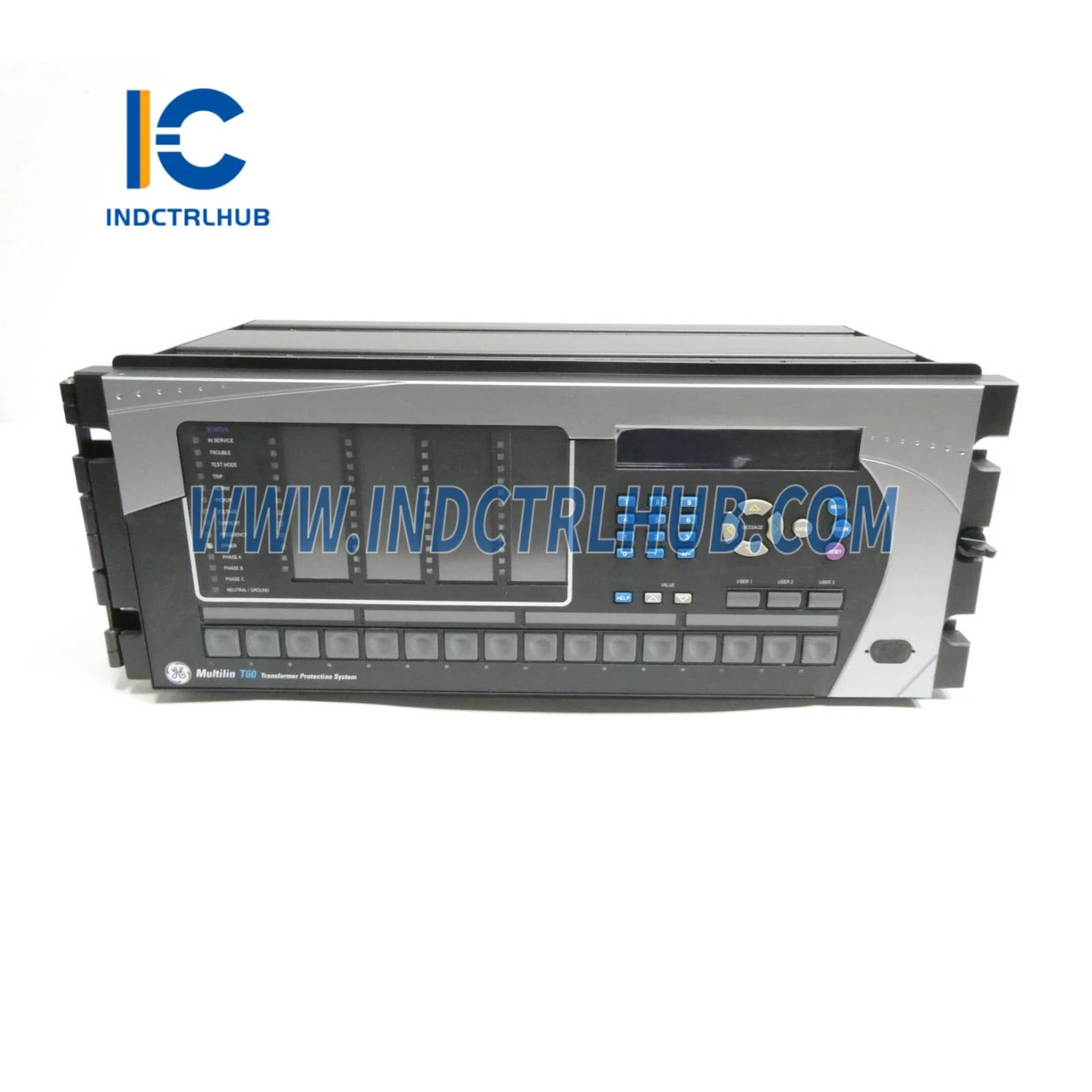

| Konektor | Terminal blok untuk I/O dan CT/VT, RJ-45/ST untuk komunikasi, RS232 DB-9 |
| Display | Panel depan ditingkatkan dengan LCD 16x40 karakter, keypad 16 tombol |
| Perlindungan Lingkungan | Lapisan konformal untuk lingkungan keras |
| Suhu Operasi | -40°C hingga +60°C (-40°F hingga +140°F) |
| Suhu Penyimpanan | -40°C hingga +80°C (-40°F hingga +176°F) |
| Kelembaban Relatif | Hingga 95% (tanpa kondensasi) |
| Dimensi | Perkiraan 48,3 cm x 13,3 cm x 28,5 cm (19,0 x 5,2 x 11,2 in) |
| Berat | Perkiraan 7,5 kg (16,5 lbs) |
| Pemasangan | Rak horizontal 19 inci, casing tarik keluar |
| Sertifikasi | CE, UL, CSA, IEC, IEEE C37.91 sesuai standar |
| Kompatibilitas | Platform Multilin Universal Relay, perangkat lunak EnerVista UR |
| Manual | GEK-113190 (Manual Multilin T60) |
