Product Description

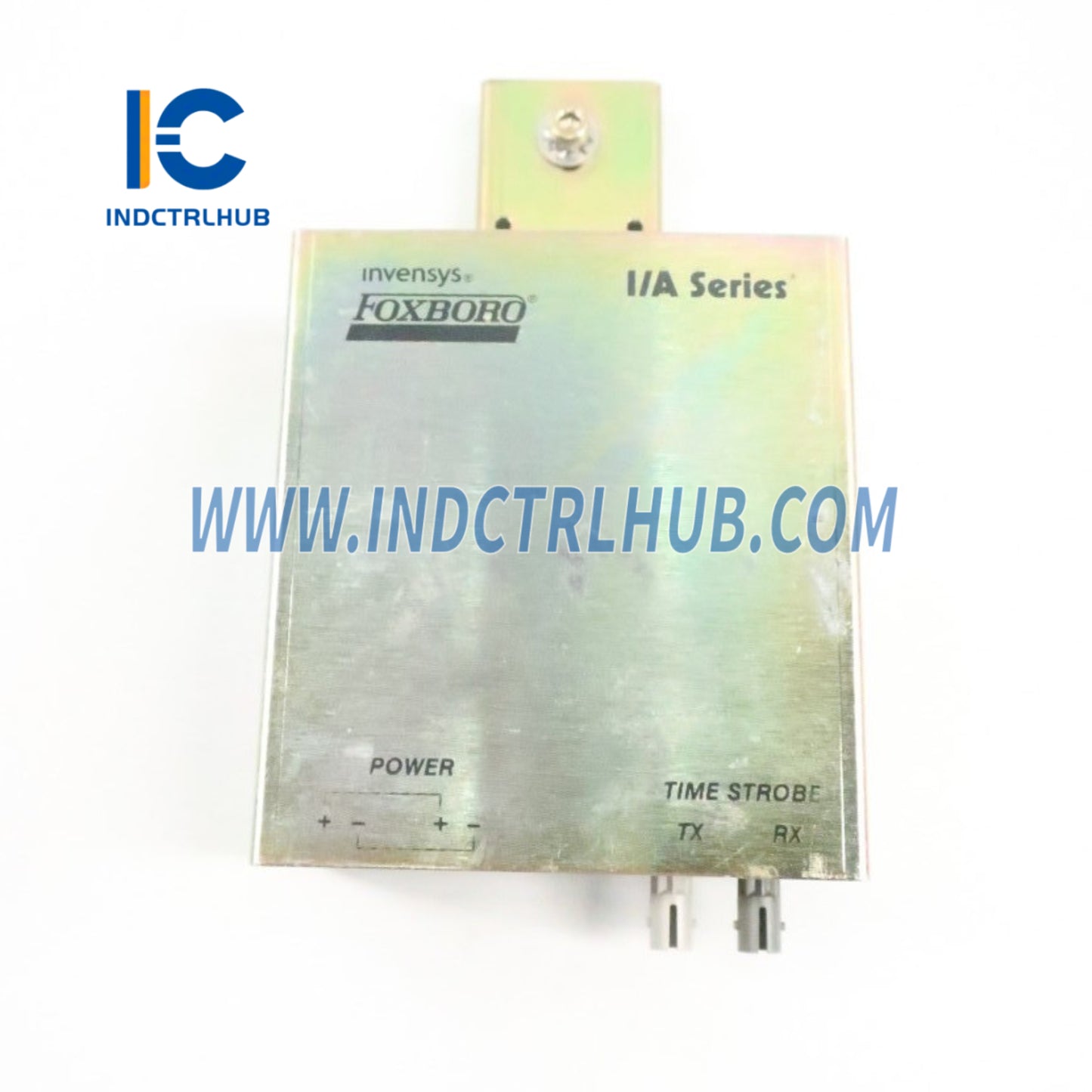

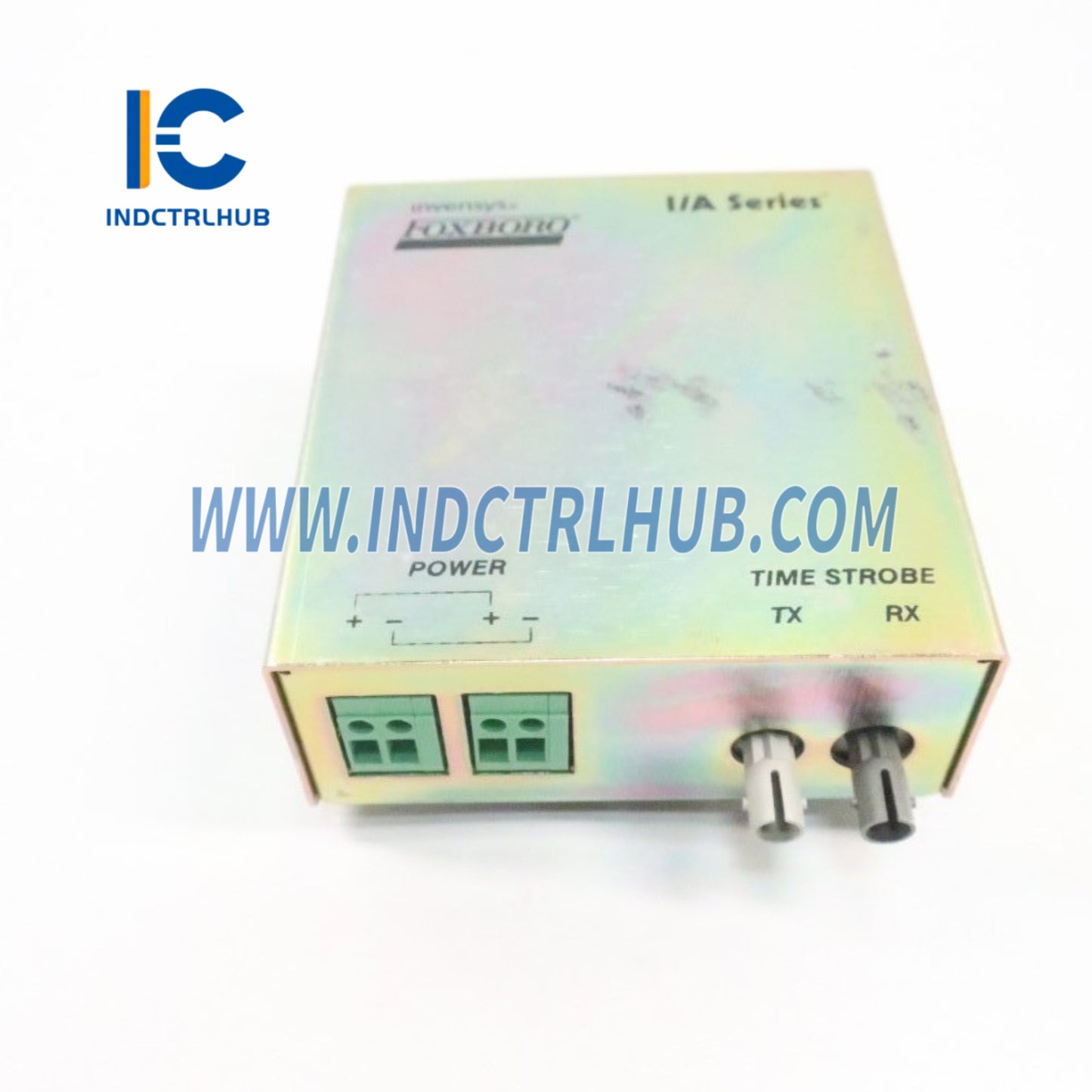

Parameter Produk untuk RH972KA (Konverter Time Strobe)
📘 Ikhtisar Produk
| Bidang | Detail |
|---|---|
| Produsen | Schneider Electric (Foxboro) |
| Nomor Bagian | RH972KA |
| Jenis Produk | Konverter Time Strobe (TSC) dengan Input Serat Multi-Mode (MMF) |
| Fungsi | Mengonversi pulsa time strobe dari stasiun MTK melalui MMF menjadi delapan sinyal output diferensial RS-422 untuk stasiun kontrol |
| Kompatibilitas Sistem | Sistem Otomasi Proses EcoStruxure Foxboro DCS (FCP280, FCP270, FCM100Et, ZCP270) |
| Dokumen PSS Terkait | PSS 41H-4TIMESNC (Peralatan Sinkronisasi Waktu) |
⚙️ Spesifikasi Fungsional
| Fitur | Spesifikasi |
|---|---|
| Input | Satu input serat optik multi-mode simplex 62,5/125 mikron (MMF) dari modem MTK, Time Strobe Extender kompatibel MMF (RH100AM), atau TSC lain |
| Output | - Sinyal Elektrik: diferensial RS-422 - Jumlah: 8 output - Perlindungan: Membantu melindungi dari gelombang kejut |
| Port Output | Satu output serat optik multi-mode simplex 62,5/125 mikron (MMF) untuk kelanjutan ke TSC kompatibel MMF berikutnya atau Time Strobe Extender kompatibel MMF |
| Delay Propagasi | - TSC: 1 µs per TSC - Kabel Serat: 5 µs per km |
| Panjang Kabel | - Kabel MMF Input/Output: 3 m hingga 2 km (10 hingga 6.562 kaki) per segmen; disediakan pelanggan untuk >50 m (160 kaki) - Kabel Tembaga ke Controller/Baseplates: 0,5 m hingga 3 m (1,6 kaki hingga 10 kaki) dalam enclosure yang sama |
| Jenis Kabel | - Serat Optik: MMF 62,5/125 mikron, simplex - Tembaga: kabel Cat 5 STP |
| Konektor Kabel | - Input/Output Serat Optik: 2 konektor tipe ST (1 input, 1 output) - Output Strobe Tembaga: 8 konektor RJ-45 |
| Sinkronisasi | - Mensinkronkan TDR, TDA, SOE, dan FBM dalam selisih waktu 1–3 ms (tergantung konfigurasi) - Catatan: Titik SOE AC memiliki delay ~8–20 ms karena gelombang 50/60 Hz; gunakan input DC untuk sinkronisasi 1 ms |
| Maksimum Interkoneksi TSC | Hingga 50 TSC dapat berbagi sambungan catu daya; TSC tambahan dapat dihubungkan untuk komunikasi |
| Perangkat yang Didukung | Time strobe terhubung ke FCP280, FCP270, FCM100Et, ZCP270; TDR/TDA dan SOE FBM menerima pesan waktu melalui perangkat ini |
🔋 Persyaratan Daya
| Fitur | Spesifikasi |
|---|---|
| Rentang Tegangan Input | 21 hingga 42 V DC |
| Terminal Blok Daya Input | 2 (1 untuk input daya, 1 untuk output daya ke TSC berikutnya dalam enclosure yang sama) |
| Konsumsi Daya | - 3,3 W pada 24 V DC dengan semua 8 output digunakan - 4,1 W pada 39 V DC dengan semua 8 output digunakan |
📏 Spesifikasi Fisik
| Fitur | Spesifikasi |
|---|---|
| Pemasangan | - Rel DIN: Mendukung gaya 32 mm (1,26 in) dan 35 mm (1,38 in) - Rak: Rak 19 inci pada rak khusus yang dirancang |
| Dimensi (Nominal) | - Tinggi: 38 mm (1,5 in) - Lebar: 102 mm (4,0 in) - Kedalaman: 89 mm (3,5 in) |
| Berat (Perkiraan) | 681 g (1,5 lb) |
| Indikator | - Hijau: Daya menyala - Kuning: Multifungsi (stabil untuk link, berkedip untuk output sinyal pulsa waktu) |
| Konstruksi | Desain kokoh untuk pemasangan enclosure, cocok untuk lingkungan stasiun kontrol |
🌡️ Spesifikasi Lingkungan
| Parameter | Operasi | Penyimpanan |
|---|---|---|
| Suhu | 0 hingga +60°C (32 hingga +140°F) | -40 hingga +70°C (-40 hingga +158°F) |
| Kelembaban Relatif | 5 hingga 95% (tidak mengembun) | 5 hingga 95% (tidak mengembun) |
| Getaran | 5,0 m/s² (0,5 g) dari 5 hingga 200 Hz | 5,0 m/s² (0,5 g) dari 5 hingga 200 Hz |
| Kontaminasi | Kelas G1 (Ringan) sesuai ISA S71.04 | Kelas G1 (Ringan) sesuai ISA S71.04 |
Catatan: Batas lingkungan dapat ditingkatkan oleh jenis enclosure (lihat PSS enclosure yang berlaku, misalnya PSS 41H-2GOV).
✅ Kepatuhan Regulasi
| Jenis Sertifikasi | Detail |
|---|---|
| Kompatibilitas Elektromagnetik (EMC) | - Arahan EMC Eropa 2014/30/EU - Memenuhi EN 61326-1:2013 Kelas A Emisi dan Tingkat Imunitas Industri |
| Keamanan Produk | - Terdaftar UL/UL-C untuk Lokasi Biasa dan Kelas I, Grup A-D, Divisi 2, sistem berbasis enclosure T4 saat terhubung ke modul prosesor Foxboro DCS yang ditentukan (per B0400FA) - Memenuhi persyaratan Kelas 2 menurut NEC (NFPA No.70) dan CEC (CSA C22.1) - Arahan Tegangan Rendah Eropa 2014/35/EU - Arahan ATEX 2014/34/EU: bersertifikat DEMKO Ex nA IIC T4 untuk enclosure Zona 2 (per B0400FA) |
| Kepatuhan RoHS | Sesuai dengan Arahan RoHS 2011/65/EU (komponen berawalan RH) |
| California Prop 65 | Mengandung timbal/senyawa timbal; peringatan diperlukan sesuai www.p65warnings.ca.gov |
🔌 Fitur Tambahan
| Fitur | Detail |
|---|---|
| Instalasi | Dipasang dalam enclosure dengan stasiun kontrol; mendukung jaringan time strobe non-redundan atau redundan |
| Dukungan Redundansi | Kompatibel dengan sistem MTK redundan; dapat dilepas/diganti tanpa memengaruhi jalur lain dalam pengaturan redundan |
| Kesesuaian Enclosure | Dirancang untuk lingkungan ringan Kelas G1; cocok untuk ruang kontrol atau enclosure lapangan |
| Daisy-Chaining | Output MMF memungkinkan koneksi ke TSC atau extender kompatibel MMF tambahan untuk distribusi di seluruh pabrik |
📦 Informasi Pemesanan
| Bidang | Detail |
|---|---|
| Nomor Bagian | RH972KA (Konverter Time Strobe, kompatibel MMF) |
| Komponen Terkait | - Modem MTK: RH972SB - Time Strobe Extender: RH100AM (MMF) - Antena/Penerima GPS: K0204AX, K0204AY, K0204BB - Generator Time Strobe: K0204AZ - Isolator Serat Optik GPS: P0972VZ (opsional) |
| Dokumen PSS Terkait | - PSS 41H-4TIMESNC (Peralatan Sinkronisasi Waktu) - PSS 41H-1TIME (Ikhtisar Sinkronisasi Waktu) - B0700AQ (Panduan Pengguna Sinkronisasi Waktu) - B0400FA (Panduan Pengguna Subsystem Seri 200 Standar dan Kompak) |
