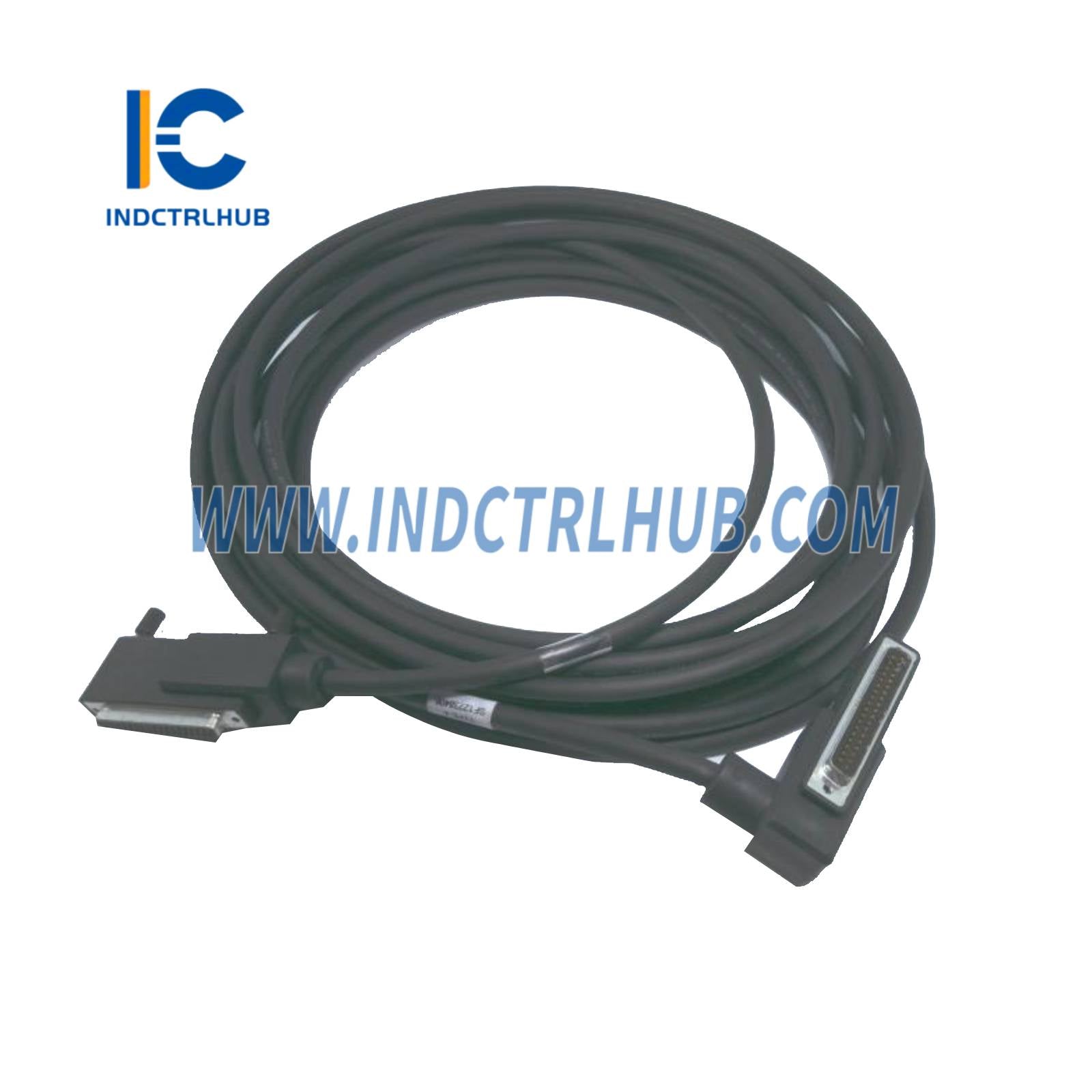

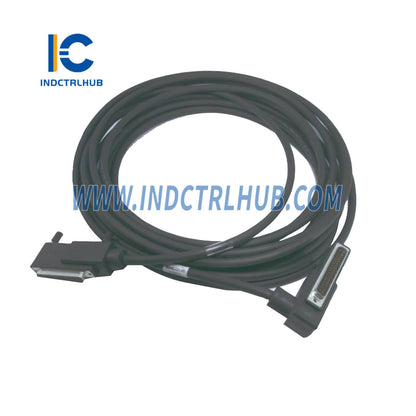

Parameter Produk untuk RH928AW (Kabel Terminasi yang Diasumsikan)
📘 Ikhtisar Produk
| Bidang | Detail |
|---|---|
| Produsen | Schneider Electric (Foxboro) |
| Nomor Bagian | RH928AW (diasumsikan) |
| Jenis Produk | Kabel Terminasi untuk Modul Fieldbus Seri 200 (FBM) |
| Fungsi | Menghubungkan Rakitan Terminasi FBM (TA) ke baseplate FCP280 atau baseplate Seri 200 untuk komunikasi fieldbus |
| Kecocokan Sistem | Sistem Otomasi Proses EcoStruxure Foxboro DCS (FCP280, FBM Seri 200) |
| Dokumen PSS Terkait | PSS 41H-1FCP280 (FCP280); kemungkinan PSS 41H-2SBASPLT (Baseplate) atau PSS khusus FBM (tidak disediakan) |
⚙️ Spesifikasi Fungsional
| Fitur | Spesifikasi |
|---|---|
| Jenis Kabel | Jenis 1 (diasumsikan, berdasarkan PSS 31H-2S215): 37-pin D-sub (ujung baseplate) ke 25-pin D-sub (ujung TA) |
| Kecocokan Fieldbus | Mendukung fieldbus HDLC 2 Mbps untuk FBM Seri 200; kemungkinan 268 Kbps untuk FBM Seri 100 (melalui splitter seperti RH928CV) |
| Panjang Kabel | Hingga 30 m (98 ft) (berdasarkan kabel Jenis 1 di PSS 31H-2S215) |
| Bahan Kabel | Low Smoke Zero Halogen (LSZH, -40 hingga +105°C) (diasumsikan, mirip dengan RH928AH) |
| Konektor | - Konektor D-sub 37-pin untuk baseplate FCP280 atau Seri 200 - Konektor D-sub 25-pin untuk Rakitan Terminasi FBM |
| Dukungan Jarak | - Fieldbus 2 Mbps: Maks 60 m (198 ft) tanpa FCM2Fs atau FBI200; hingga 305 m (1.000 ft) dengan FBI200 - Fieldbus 268 Kbps: Maks 1.830 m (6.000 ft) dengan FBI200 untuk FBM Seri 100 |
🔋 Persyaratan Daya
| Fitur | Spesifikasi |
|---|---|
| Transmisi Daya | Tidak ada transmisi daya aktif; kabel pasif untuk komunikasi sinyal |
📏 Spesifikasi Fisik
| Fitur | Spesifikasi |
|---|---|
| Konstruksi | Kabel terlindung dengan jaket LSZH untuk ketahanan lingkungan |
| Berat | Tidak ditentukan; ringan, khas untuk kabel terminasi (<1 kg untuk 30 m) |
| Bahan Konektor | Konektor D-sub logam/plastik dengan mekanisme penguncian yang aman |
| Kecocokan | - Baseplate FCP280: RH924YL, RH924YF, RH100JX - TA FBM Seri 200 (misalnya, RH926SP atau serupa) |
🌡️ Spesifikasi Lingkungan
| Parameter | Operasi | Penyimpanan |
|---|---|---|
| Suhu | -40 hingga +105°C (-40 hingga +221°F) (diasumsikan untuk LSZH, sesuai RH928AH) | -40 hingga +105°C (-40 hingga +221°F) |
| Kelembaban Relatif | 5 hingga 95% (tidak mengembun) | 5 hingga 95% (tidak mengembun) |
| Altitude | -300 hingga +3.000 m (-1.000 hingga +10.000 ft) | -300 hingga +12.000 m (-1.000 hingga +40.000 ft) |
| Kontaminasi | Kelas G3 (Keras) sesuai ISA S71.04 (diasumsikan, sesuai sistem FCP280) |
✅ Kepatuhan Regulasi
| Jenis Sertifikasi | Detail |
|---|---|
| Kompatibilitas Elektromagnetik (EMC) | - Arahan EMC Eropa 2014/30/EU - Memenuhi EN 61326-1 Kelas A Emisi dan Tingkat Imunitas Industri (diasumsikan, sesuai sistem FCP280) |
| Keamanan Produk | - Terdaftar UL/UL-C untuk Kelas I, Grup A-D, Divisi 2, sistem berbasis enclosure T4 (sesuai B0400FA) - ATEX (DEMKO) Ex nA IIC T4 Gc bersertifikat untuk Zona 2 (sesuai B0400FA) - Memenuhi persyaratan Kelas 2 sesuai NEC (NFPA No.70), CEC (CSA C22.1) - Disetujui Tipe ABS, Sertifikasi Maritim Bureau Veritas (EC31) |
| Sertifikasi IECEx | Sertifikasi IECEx (diasumsikan, sesuai sistem FCP280) |
🔌 Fitur Tambahan
| Fitur | Detail |
|---|---|
| Instalasi | Colok ke baseplate FCP280 atau baseplate Seri 200 dan FBM TA; mendukung koneksi hot-swappable |
| Dukungan Redundansi | Cocok dengan konfigurasi kabel ganda (misalnya, baseplate RH100JX) untuk sinyal fieldbus A/B |
| Kesesuaian Enclosure | Dirancang untuk lingkungan keras Kelas G3; cocok untuk enclosure lapangan |
📦 Informasi Pemesanan
| Bidang | Detail |
|---|---|
| Nomor Bagian | RH928AW (Kabel Terminasi yang Diasumsikan) |
| Komponen Terkait | - Baseplate FCP280: RH924YL, RH924YF, RH100JX - FBM TA: misalnya RH926SP atau serupa - Splitter: RH928CV (untuk fieldbus 268 Kbps) |
| Dokumen PSS Terkait | - PSS 41H-1FCP280 (FCP280) - PSS 41H-2SBASPLT (Baseplate) - PSS 41H-2CERTS (Sertifikasi) - B0400FA (Panduan Pengguna Subsystem) - PSS khusus FBM (tidak disediakan) |
