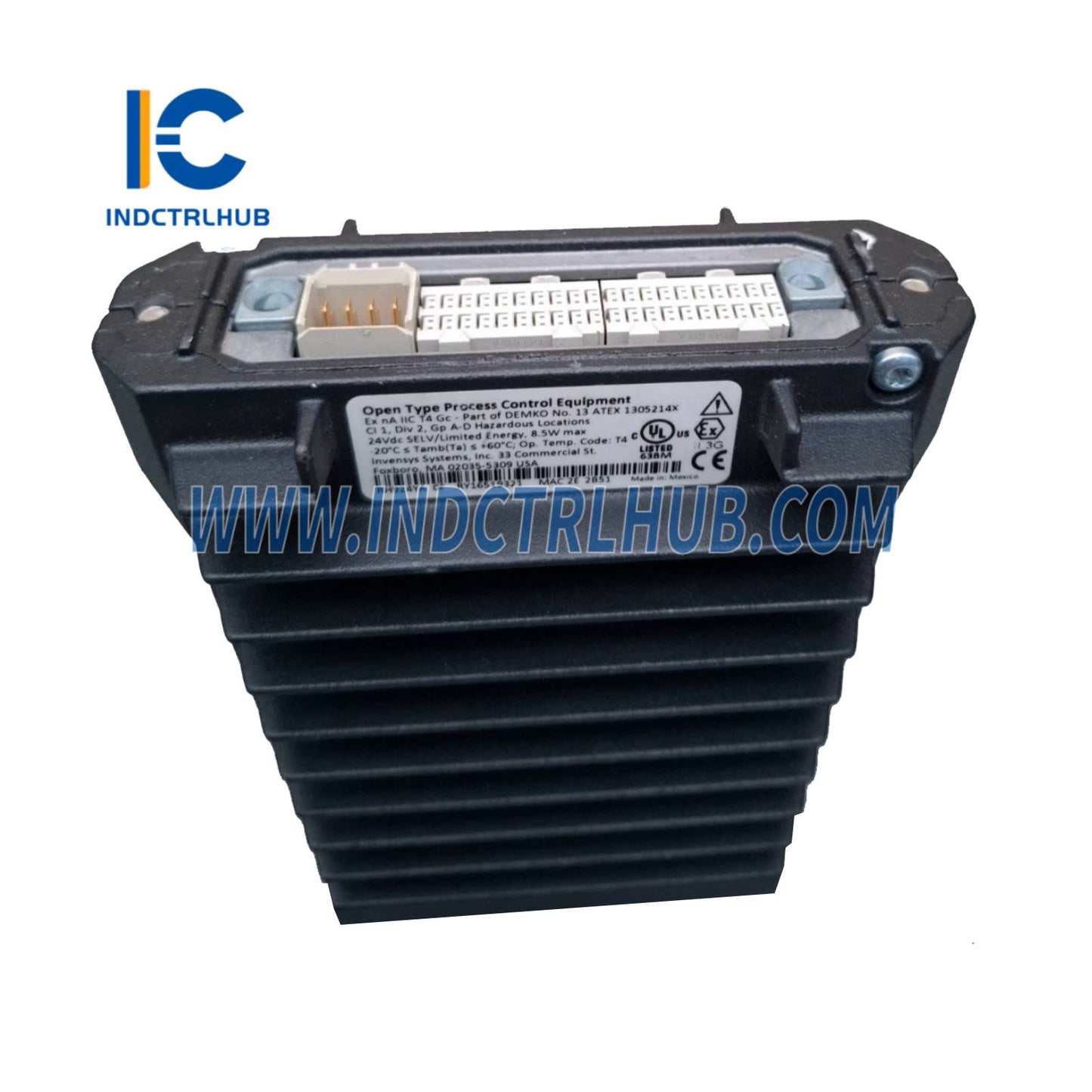

Product Description
📘 Ikhtisar Produk
|
Bidang |
Detail |
|---|---|
|
Produsen |
Schneider Electric (Foxboro) |
|
Nomor Bagian |
RH924YA |
|
Jenis Produk |
Field Control Processor 280 (FCP280) |
|
Fungsi |
Melakukan pengaturan regulasi, logika, pengaturan waktu, kontrol berurutan, manajemen alarm, dan akuisisi data dengan FBM |
|
Kecocokan Sistem |
EcoStruxure Foxboro DCS (Control Core Services v9.0 atau lebih baru diperlukan) |
|
Dokumen Terkait |
PSS 41H-1FCP280 |
⚙️ Spesifikasi Fungsional
|
Fitur |
Spesifikasi |
|---|---|
|
Jenis Prosesor |
ARM System on Chip (SOC) dengan komunikasi kecepatan tinggi |
|
Memori |
128 MB SDRAM, 128 MB Flash, ECC untuk koreksi kesalahan |
|
Komunikasi I/O Proses |
HDLC, 2 Mbps untuk FBM Seri 200, 268 Kbps untuk FBM Seri 100 |
|
Kapasitas I/O Proses |
Hingga 128 FBM total dalam konfigurasi campuran |
|
Alokasi Memori (Blok) |
15,75 MB (Classic OLUG), 19,75 MB (Enhanced OLUG) |
|
Jumlah Maksimum Blok |
8.000 total (7.993 dapat dikonfigurasi) |
|
Eksekusi Blok per Detik |
Maksimum 16.000 |
|
Siklus Pemrosesan Blok Minimum |
50 ms |
|
Ukuran Blok Urutan |
Maksimum 32 kB |
|
Koneksi IPC |
231 total: 200 sumber, 30 sink, 1 internal |
|
Daftar Sink OM |
Maksimum 75 |
|
Database Pemindai OM |
28.000 titik |
|
Titik Sink OM |
Maksimum 11.250 |
|
Periode Blok (Dapat Dikustomisasi) |
0,05 hingga 60 menit |
|
Siklus Pemrosesan Blok |
0,05 hingga 1,0 detik |
|
Waktu untuk Menggabungkan Modul FT |
< 0,5 detik |
|
Diagnostik Internal |
Pemeriksaan saat daya nyala, pemeriksaan saat berjalan, sinkronisasi toleran kesalahan |
|
Fitur Kontrol |
Kontrol lanjutan, alarm, MDACT, DPIDA, dukungan logika tangga |
|
Sinkronisasi Waktu |
GPS (UTC), sinkronisasi 1 ms, SOE/TDR/TDA |
|
Pembaruan Firmware |
OLUG, Enhanced OLUG (tanpa gangguan proses) |
|
Mode Self-Hosting |
Boot dari flash tanpa workstation host |
|
Perangkat yang Didukung |
FBM Seri 200/100, FDSI, ISCM, dan modul migrasi |
🔋 Persyaratan Daya
|
Fitur |
Spesifikasi |
|---|---|
|
Voltase Masukan |
24 V DC (redundan) |
|
Konsumsi Daya |
11 W (tunggal), 20 W (pasangan toleran kesalahan) |
📏 Spesifikasi Fisik
|
Fitur |
Spesifikasi |
|---|---|
|
Konfigurasi |
Tunggal atau pasangan toleran kesalahan |
|
Pemasangan |
Rel DIN horizontal/vertikal atau rak (RH924YL/YF atau RH100JX) |
|
Dimensi (Modul) |
105 mm T x 51,8 mm L x 147 mm D (116 mm T dengan lug) |
|
Berat |
Maksimum 0,8 kg |
|
Konstruksi |
Kuat, aluminium die-cast, bersertifikat CE |
|
Baseplate |
RH924YL (horizontal), RH924YF (vertikal), RH100JX (kabel ganda) |
|
Ukuran Baseplate |
Standar: 120 x 216 x 27,1 mm; Ganda: 150 x 247 x 31,5 mm |
|
Bahan Baseplate |
PC + ABS, UL94 V0 |
|
Kabel Jaringan |
Serat (maks 2 km), Tembaga (maks 100 m), Cat 5/RJ-45, LC ke MT-RJ |
|
Kabel Fieldbus |
Hingga 1.830 m (268 Kbps), 60 m hingga 305 m (2 Mbps, dengan repeater) |
|

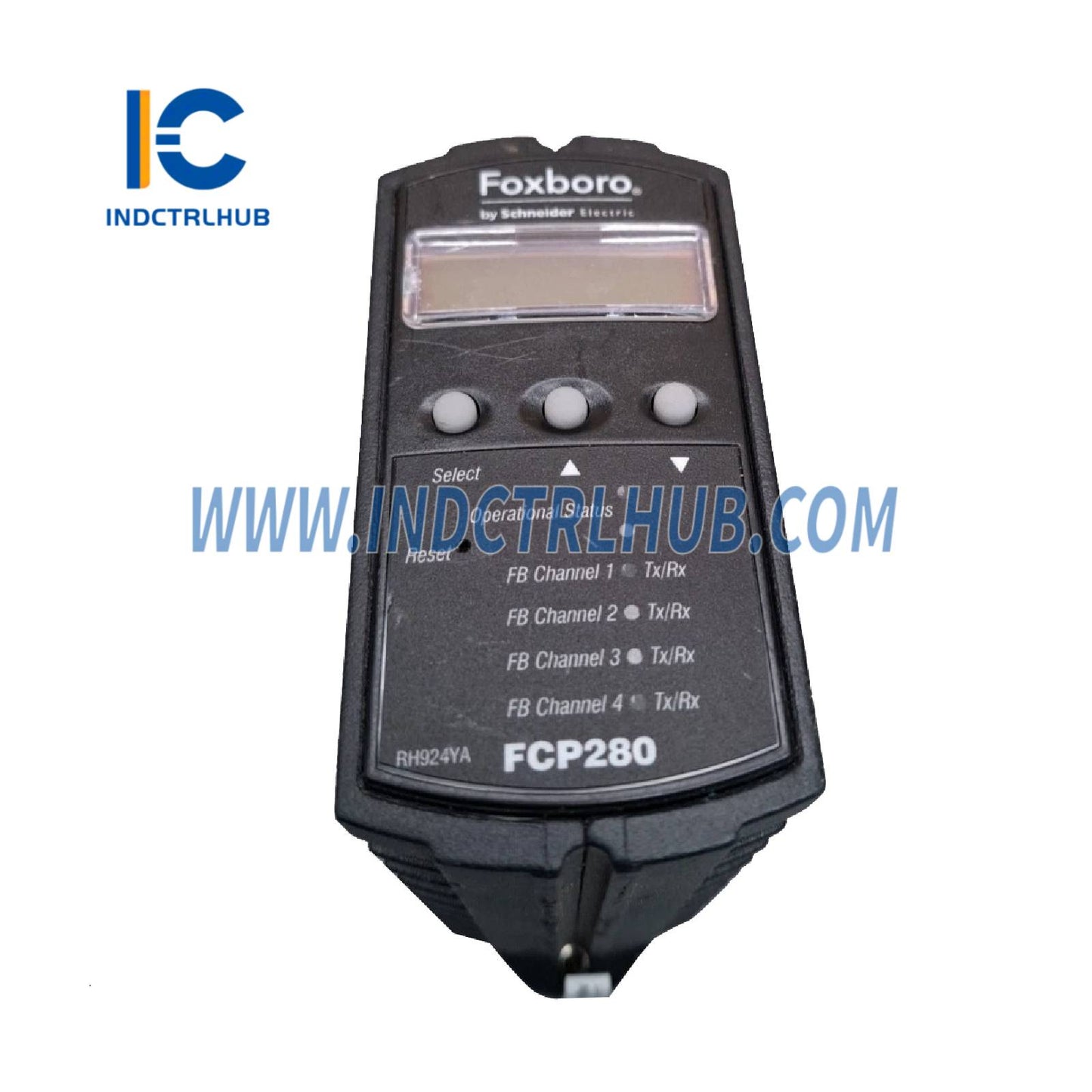

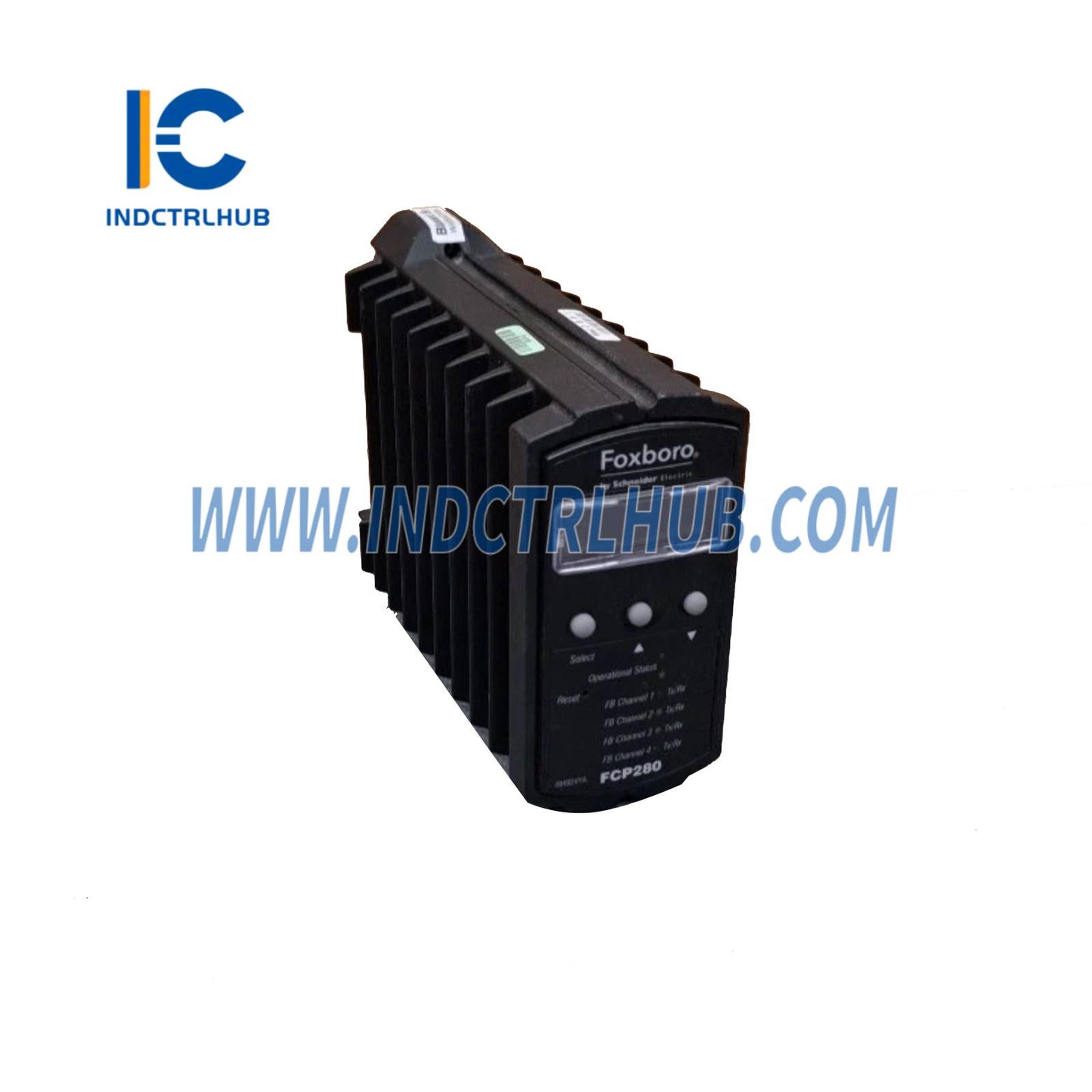

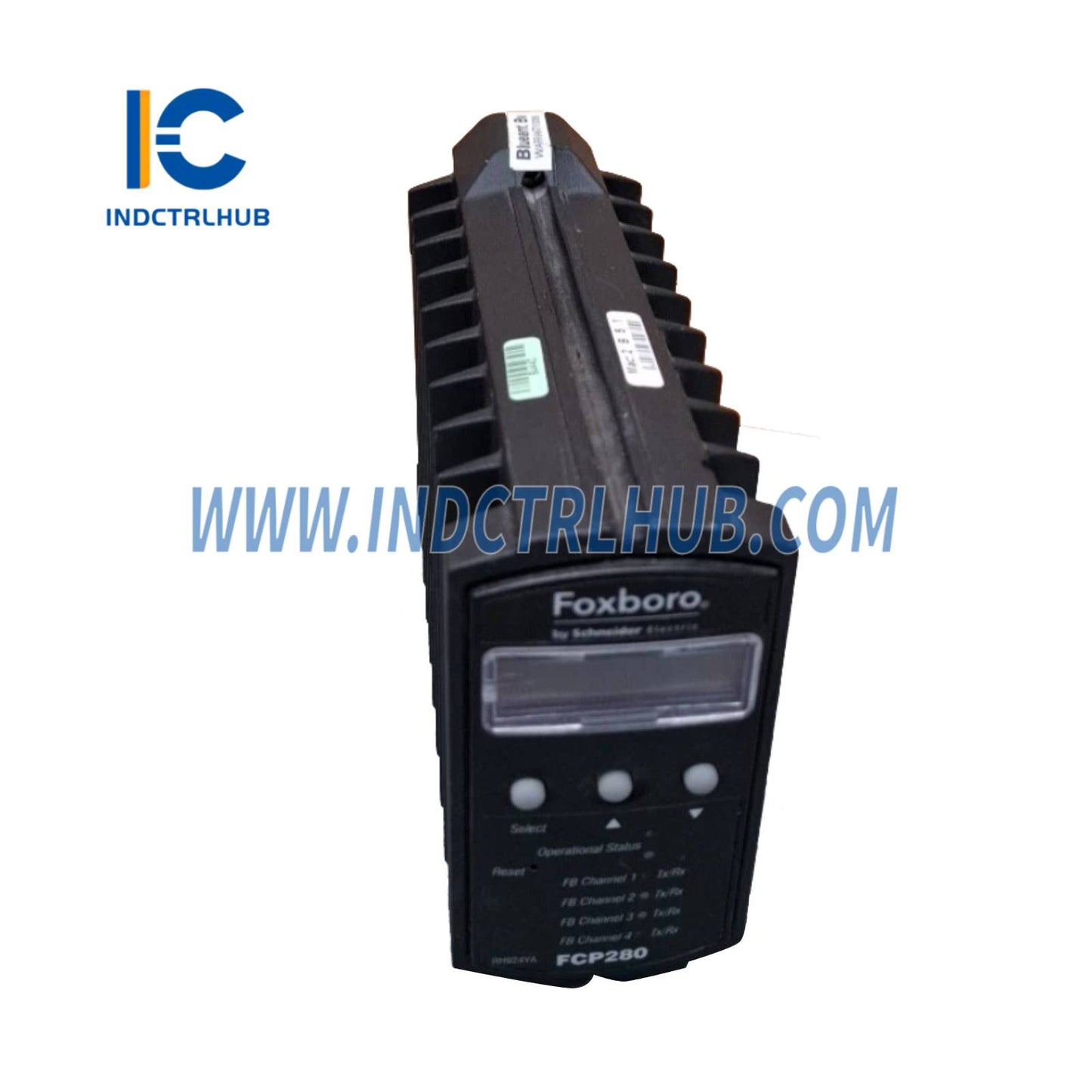

Display |
LCD menampilkan status, peran, nomor bagian, rev HW, tanggal, OS, status jaringan |
|
Indikator LED |
Status modul dan jaringan, komunikasi fieldbus |
🌡️ Spesifikasi Lingkungan
|
Parameter |
Operasi |
Penyimpanan |
|---|---|---|
|
Suhu |
-20 hingga +60°C |
-40 hingga +70°C |
|
Kelembaban |
5 hingga 95% (tanpa kondensasi) |
5 hingga 95% (tanpa kondensasi) |
|
Altitude |
-300 hingga +3.000 m |
-300 hingga +12.000 m |
|
Kontaminasi |
Kelas G3 (Keras) sesuai ISA S71.04 |
Sama seperti saat operasi |
|
Getaran |
0,5 g (5 hingga 500 Hz) |
N/A |
✅ Kepatuhan Regulasi
|
Jenis Sertifikasi |
Detail |
|---|---|
|
EMC |
EN 61326-1, 2014/30/EU (Imunitas Industri, Emisi Kelas A) |
|
Keamanan Produk |
UL, CSA, ATEX (Zona 2), NEC, IEC |
|
Persetujuan Maritim |
ABS Type Approved, Bureau Veritas |
|
IECEx |
Tersertifikasi |
|
Keamanan |
Achilles Level 1, ISASecure EDSA Level 1 |
|
California Prop 65 |
Mengandung timbal/senyawa timbal; peringatan diperlukan |
