Parameter Produk untuk RH924WA (Adaptor Serat Optik)
📘 Ikhtisar Produk
| Bidang | Detail |
|---|---|
| Produsen | Schneider Electric (Foxboro) |
| Nomor Bagian | RH924WA |
| Jenis Produk | Adaptor Serat Optik untuk FCP280 |
| Fungsi | Menghubungkan FCP280 ke Jaringan Kontrol DCS Foxboro melalui kabel serat optik Ethernet 100 Mbps |
| Kecocokan Sistem | Sistem Otomasi Proses EcoStruxure Foxboro DCS (FCP280) |
| Dokumen PSS Terkait | PSS 41H-1FCP280 (Field Control Processor 280) |
⚙️ Spesifikasi Fungsional
| Fitur | Spesifikasi |
|---|---|
| Koneksi Jaringan | Menghubungkan FCP280 ke switch Ethernet dalam Jaringan Kontrol DCS Foxboro |
| Jenis Komunikasi | Ethernet 100 Mbps, berbasis serat optik |
| Kabel | - Bahan Kabel: Serat multimode (MMF) 62,5/125 μm plenum - Konektor: Dua konektor tipe LC keramik (ujung adaptor jaringan), konektor MT-RJ (ujung switch) - Panjang Kabel: Hingga 50 m (164 ft) (disediakan Schneider Electric); disediakan pengguna untuk >50 m, maksimal 2 km (6.560 ft) dari switch ke FCP280 |
| Peran dalam Jaringan | - Meneruskan lalu lintas masuk dari salah satu dari dua switch Ethernet ke kedua modul FCP280 (dalam pasangan fault-tolerant) - Meneruskan lalu lintas keluar dari modul FCP280 utama ke salah satu switch |
| Sumber Daya | Menerima daya dari baseplate FCP280 (tidak memerlukan input daya terpisah) |

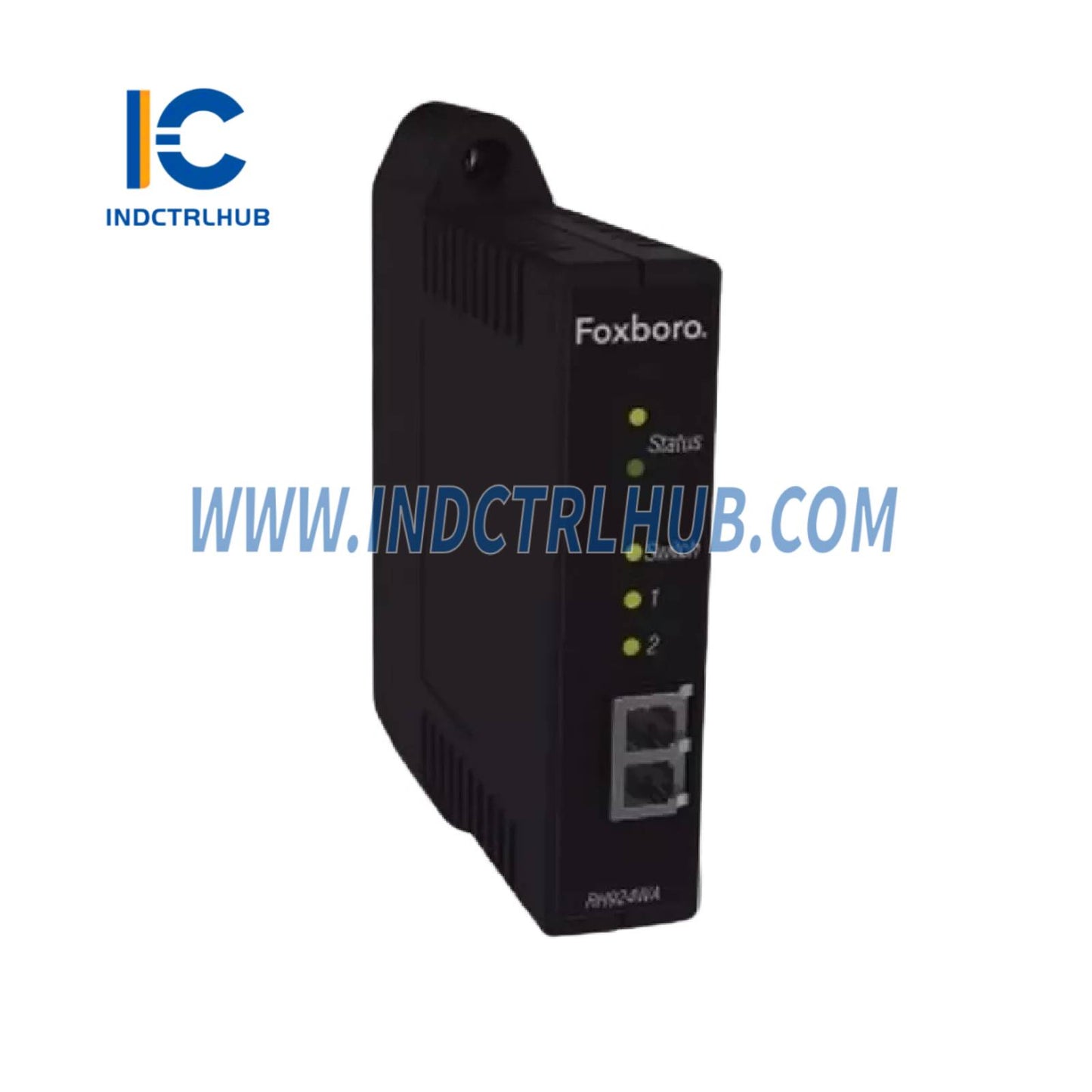

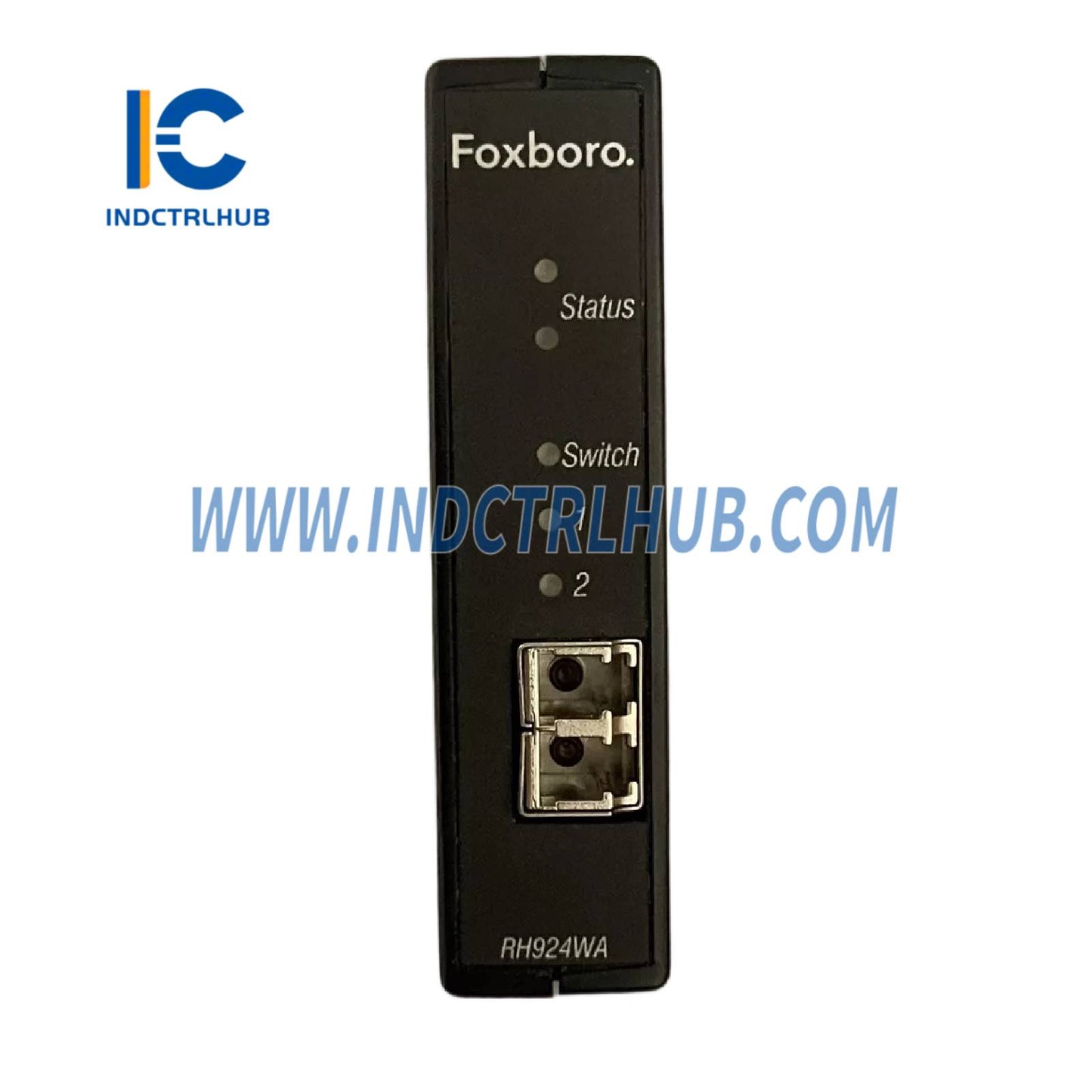

| Indikator Visual | LED pada adaptor menunjukkan: - Status kesehatan sumber daya internal dan eksternal - Aktivitas komunikasi ke tautan Jaringan Kontrol A dan B, serta ke FCP280(s) |
🔋 Persyaratan Daya
| Fitur | Spesifikasi |
|---|---|
| Sumber Daya | Disuplai oleh baseplate FCP280 (24 V DC tipikal) |
| Konsumsi Daya | Termasuk dalam konsumsi modul FCP280: - Modul tunggal dengan adaptor redundan: maksimal 11 W - Pasangan fault-tolerant dengan adaptor redundan: maksimal 20 W |
📏 Spesifikasi Fisik
| Fitur | Spesifikasi |
|---|---|

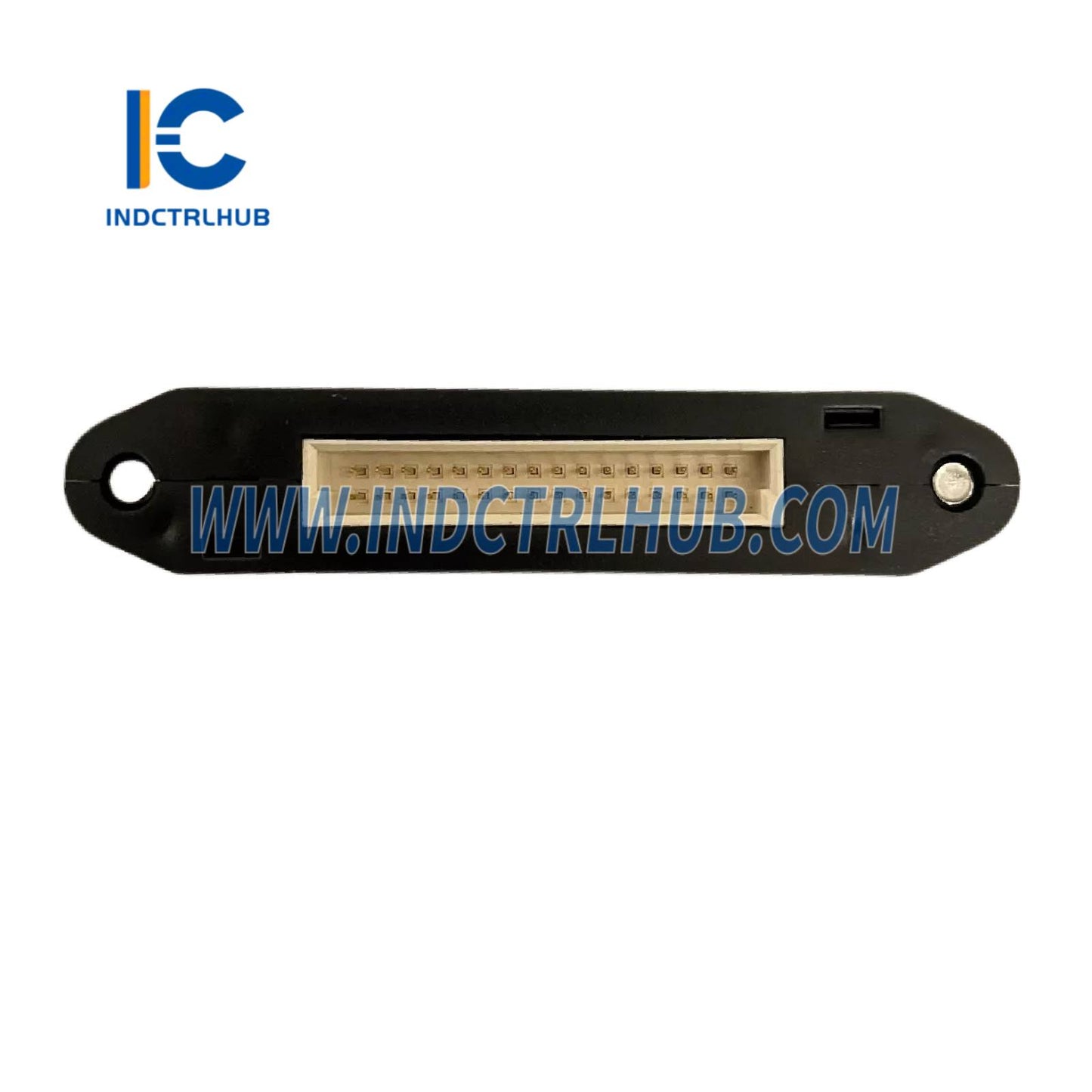

| Pemasangan | Dipasang pada baseplate FCP280 (RH924YL, RH924YF, atau RH100JX) di slot khusus untuk adaptor jaringan |

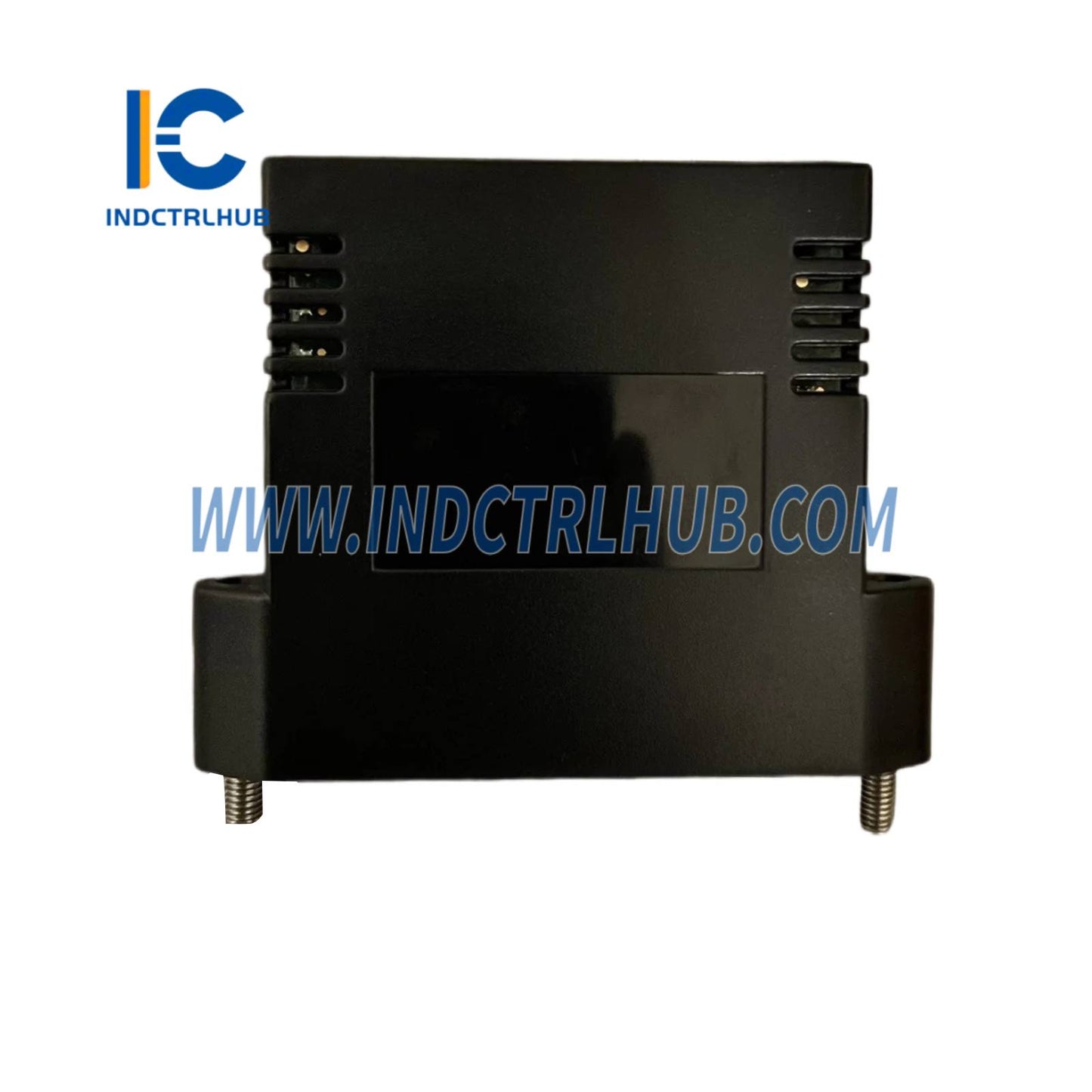

| Konstruksi | Rumah aluminium die-cast yang kokoh, dirancang untuk enclosure lapangan tanpa ventilasi |
| Dimensi | Tidak secara eksplisit ditentukan untuk adaptor saja; muat dalam dimensi baseplate: - Baseplate Standar: 120 mm T x 216 mm L x 27,1 mm D (4,72 in x 8,5 in x 1,07 in) - Baseplate Kabel Ganda: 150 mm T x 247 mm L x 31,5 mm D (5,90 in x 9,72 in x 1,24 in) |
| Berat | Tidak secara eksplisit ditentukan; termasuk dalam massa baseplate (~0,45 kg / 1,0 lb tanpa modul) |
| Kecocokan | Cocok dengan baseplate FCP280 standar (RH924YL, RH924YF) dan kabel ganda (RH100JX) |
🌡️ Spesifikasi Lingkungan
| Parameter | Operasi | Penyimpanan |
|---|---|---|
| Suhu | -20 hingga +60°C (-4 hingga +140°F) | -40 hingga +70°C (-40 hingga +158°F) |
| Kelembaban Relatif | 5 hingga 95% (tanpa kondensasi) | 5 hingga 95% (tanpa kondensasi) |
| Altitud | -300 hingga +3.000 m (-1.000 hingga +10.000 ft) | -300 hingga +12.000 m (-1.000 hingga +40.000 ft) |
| Kontaminasi | Kelas G3 (Keras) sesuai ISA S71.04; pelapis konformal; tidak terpengaruh setelah paparan simulasi 10 tahun sesuai EIA 364-65A, Kelas III | |
| Getaran | 0,5 g (5 hingga 500 Hz) | T/A |
Catatan: Batas lingkungan dapat ditingkatkan oleh jenis enclosure (lihat PSS enclosure yang berlaku, misalnya PSS 41H-2GOV).
✅ Kepatuhan Regulasi
| Jenis Sertifikasi | Detail |
|---|---|
| Kompatibilitas Elektromagnetik (EMC) | - Arahan EMC Eropa 2014/30/EU - Memenuhi EN 61326-1 Kelas A Emisi dan Tingkat Imunitas Industri |

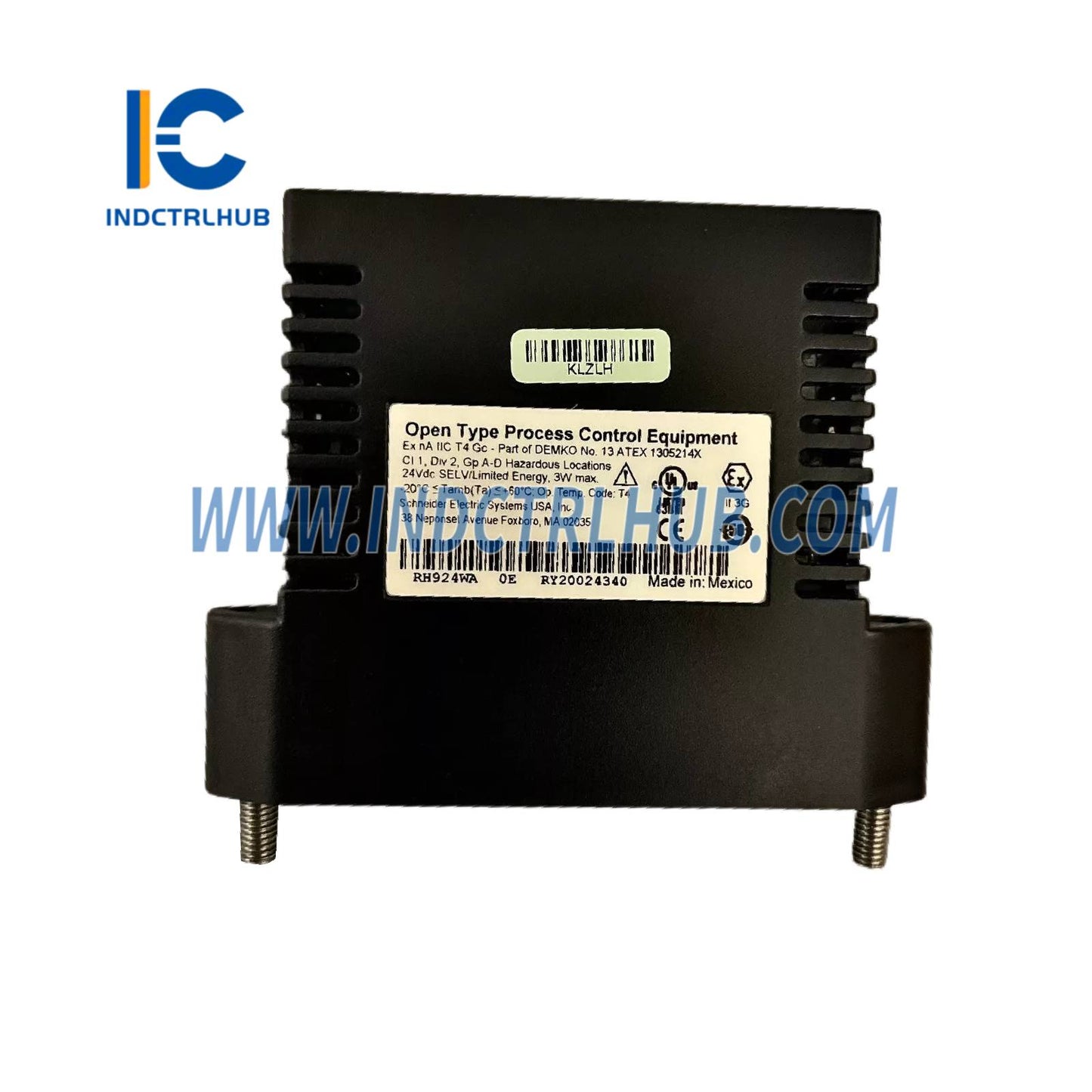

| Keamanan Produk | - Terdaftar UL/UL-C untuk Kelas I, Grup A-D, Divisi 2, sistem berbasis enclosure T4 saat terhubung seperti dijelaskan dalam B0400FA; memenuhi persyaratan Kelas 2 menurut NEC (NFPA No.70) dan CEC (CSA C22.1) - Arahan Tegangan Rendah Eropa 2014/35/EU dan Arahan ATEX 2014/34/EU: ATEX (DEMKO) Ex nA IIC T4 Gc bersertifikat untuk enclosure Zona 2 (sesuai B0400FA) - Disetujui Tipe ABS dan Sertifikasi Maritim Bureau Veritas untuk Kategori Lingkungan EC31 |
| Sertifikasi IECEx | Sertifikasi IECEx |
| Sertifikasi Keamanan | - Sertifikasi Wurldtech Achilles Level 1 - Sertifikasi ISASecure, EDSA Level 1 |
| California Prop 65 | Mengandung timbal/senyawa timbal; peringatan diperlukan sesuai www.p65warnings.ca.gov |
🔌 Fitur Tambahan
| Fitur | Detail |
|---|---|
| Instalasi | Dipasang pada baseplate FCP280 bersama opsi adaptor tembaga (RH924UQ); dua adaptor (serat atau tembaga) diperlukan untuk pasangan FCP280 fault-tolerant |
| Redundansi Jaringan | Mendukung koneksi jaringan redundan (tautan A dan B) untuk memastikan komunikasi terus-menerus jika satu jalur gagal |
| Kesesuaian Enclosure | Dirancang untuk lingkungan keras Kelas G3; bersertifikat CE untuk pemasangan lapangan dalam enclosure tanpa kabinet khusus untuk perlindungan EMI |
📦 Informasi Pemesanan
| Bidang | Detail |
|---|---|
| Nomor Bagian | RH924WA (Adaptor Serat Optik) |
| Baseplate Terkait | - RH924YL (Standar Horizontal) - RH924YF (Standar Vertikal) - RH100JX (Kabel Ganda, Horizontal/Vertikal) |
| Dokumen PSS Terkait | - PSS 41H-1FCP280 (FCP280) - PSS 41H-2SBASPLT (Baseplate) - PSS 41H-7NWEQUIP (Peralatan Jaringan Kontrol Ethernet) - PSS 41H-2CERTS (Sertifikasi) - B0400FA (Panduan Pengguna Subsystem) - B0700FW (Panduan Pengguna FCP280) |
