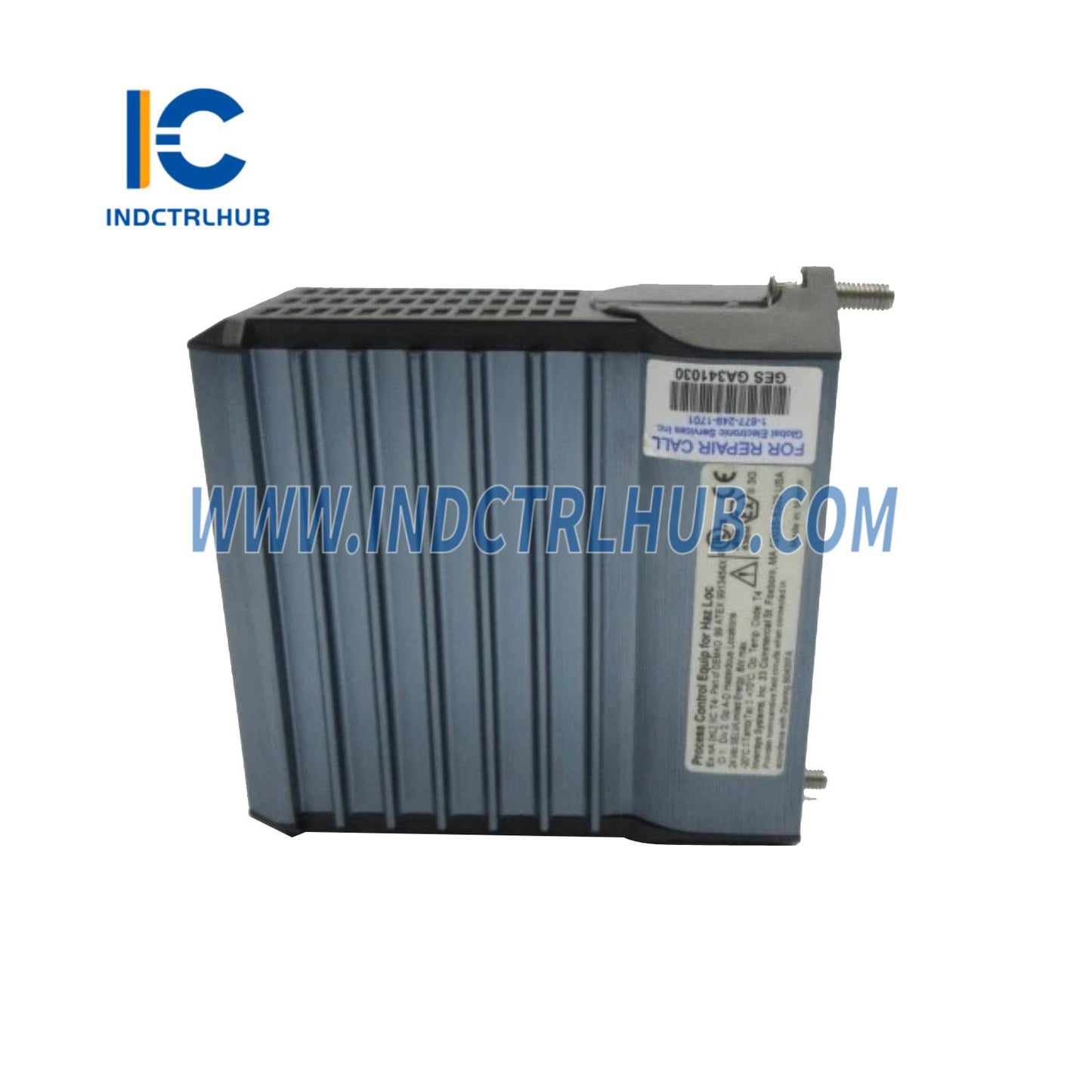

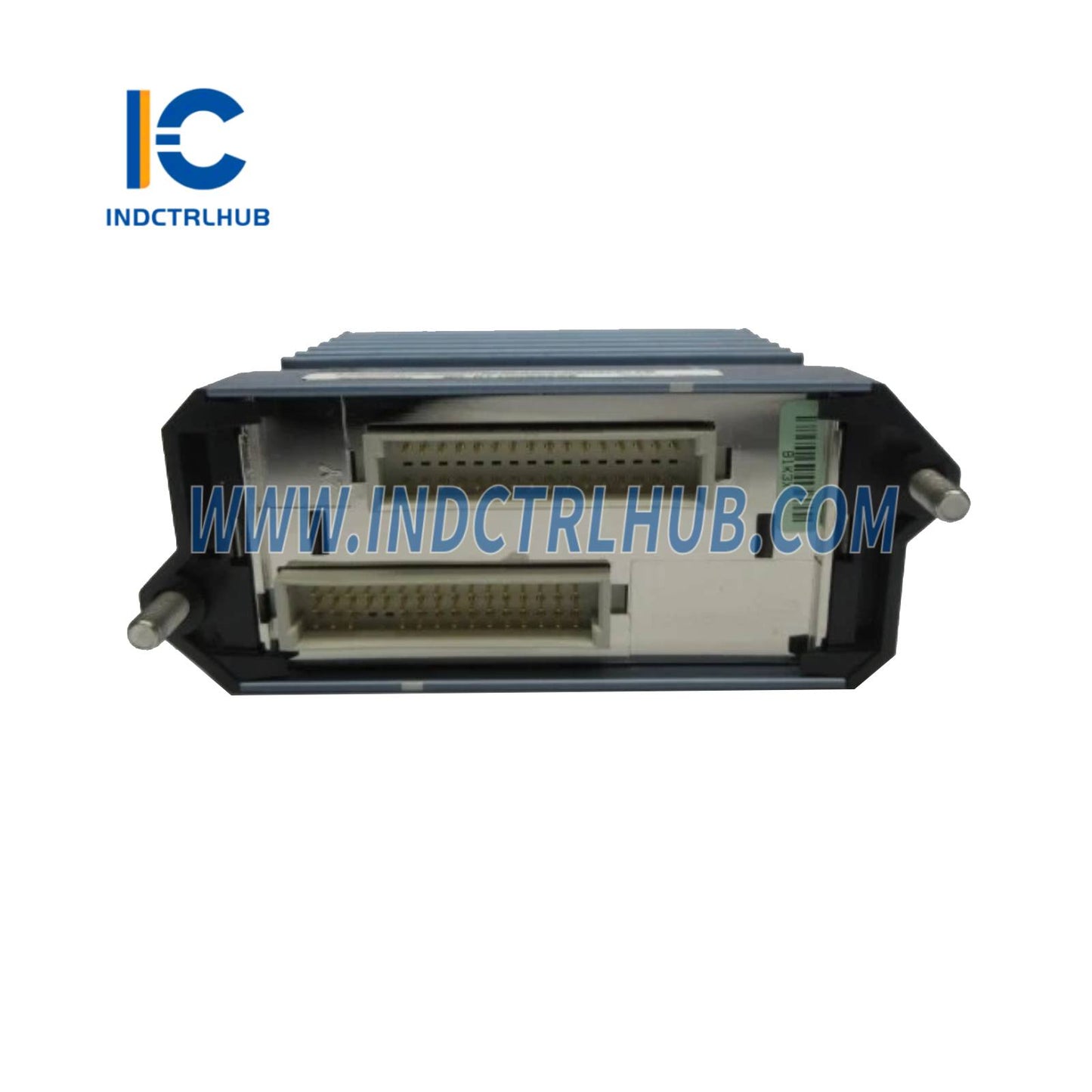

Parameter Produk untuk RH922VU (Modul Output Komunikasi FBM215 HART)
📘 Ikhtisar Produk
| Bidang | Detail |
|---|---|
| Produsen | Schneider Electric (Foxboro) |

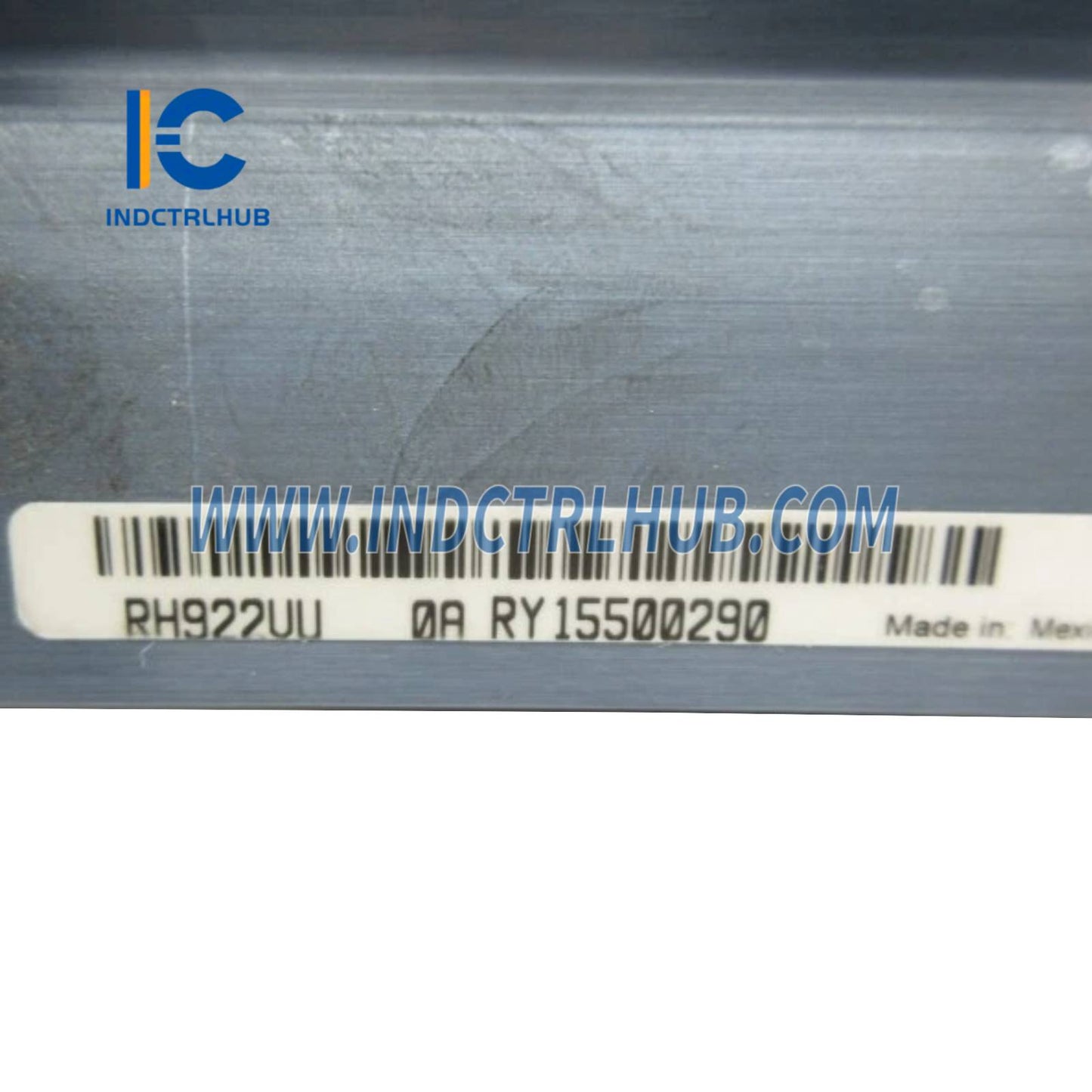

| Nomor Bagian | RH922VU (menggantikan P0922VU) |
| Jenis Produk | Modul Output Komunikasi FBM215 HART |
| Fungsi | Delapan saluran output terisolasi untuk sinyal analog 4 hingga 20 mA dengan sinyal digital FSK HART opsional; berfungsi sebagai host perangkat lapangan HART |
| Kecocokan Sistem | Sistem Otomasi Proses Foxboro Evo |
| Dokumen PSS Terkait | PSS 31H-2S215 (Modul Output Komunikasi FBM215 HART) |
⚙️ Spesifikasi Fungsional
| Fitur | Spesifikasi |
|---|---|
| Saluran Output | 8 saluran output terisolasi |
| Jenis Output | - Sinyal analog standar 4 hingga 20 mA - Sinyal Digital HART Frequency Shift Keying (FSK) yang ditumpangkan pada sinyal analog 4 hingga 20 mA |
| Versi HART yang Didukung | Sesuai dengan spesifikasi HART Versi 5, 6, atau 7 |
| Komunikasi HART | - Titik-ke-titik, master/slave, asinkron, half-duplex pada 1200 baud - 2 pesan per detik per saluran - Mendukung perintah universal, praktik umum, dan spesifik perangkat HART (tanpa mode burst) - Diimplementasikan melalui Intelligent Field Device Configurator (IFDC, lihat PSS 21S-8A3 B3) |
| Pemeriksaan Kesalahan | Paritas pada setiap byte, satu byte pemeriksaan CRC per pesan |
| Periode Blok ECB Tercepat | 100 mdetik (lihat Pedoman Pengukuran Prosesor Kontrol untuk pemuatan optimal) |
| Jarak Maksimum | Hingga 3030 m (10.000 ft) sesuai spesifikasi lapisan fisik HART FSK HCF_SPEC-54, Revisi 8.1 (berkurang dengan penghalang keselamatan intrinsik) |
| Akurasi Analog | ±0,05% dari rentang (4 hingga 20 mA, termasuk linearitas) |
| Beban Output | Maksimum 750 Ω |
| Kecepatan Perubahan Maksimum | 20 mA dalam 60 milidetik |
| Resolusi | 13 bit |
| Pasokan Daya Loop | - Pasokan daya terisolasi per saluran, arus terbatas, tegangan diatur - Operasi normal: arus konstan ke beban 0 hingga 750 Ω - Terbatas sekitar 25 mA; hingga 100 mA jika FET output short |
| Isolasi | - Isolasi galvanik (optik dan transformator) antar saluran, dan dari ground serta logika modul - Tahan 600 V AC selama satu menit antara saluran dan ground (tidak untuk sambungan permanen ke tegangan tersebut) |
| Komunikasi | Berkomunikasi dengan Modul Komunikasi Fieldbus (FCM) atau Prosesor Kontrol Lapangan (FCP) melalui Fieldbus modul 2 Mbps yang redundan |
| Kalibrasi | Tidak diperlukan kalibrasi untuk modul atau rakitan terminasi |
🔋 Persyaratan Daya
| Fitur | Spesifikasi |
|---|---|
| Rentang Tegangan Masukan | 24 V DC ±5% (redundan) |
| Konsumsi Daya | 7 W (maksimum) |
| Disipasi Panas | 5 W (maksimum) |
📏 Spesifikasi Fisik
| Fitur | Spesifikasi |
|---|---|
| Pemasangan | - Modul: Dipasang pada baseplate modular (rel DIN horizontal/vertikal atau rak 19 inci dengan kit pemasangan; juga kompatibel dengan struktur pemasangan konversi Seri 100, lihat PSS 31H-2W8) - Rakitan Terminasi: Dipasang pada rel DIN (mendukung gaya 32 mm dan 35 mm) |
| Berat | - Modul: sekitar 284 g (10 oz) - Rakitan Terminasi (Kompresi): sekitar 181 g (0,40 lb) |
| Dimensi (Modul) | - Tinggi: 102 mm (4 in), 114 mm (4,5 in) termasuk lug pemasangan - Lebar: 45 mm (1,75 in) - Kedalaman: 104 mm (4,11 in) |
| Dimensi (TA) | - TA Kompresi (RH926SP): Lebar 125 mm (4,92 in), Tinggi 76 mm (2,99 in) di atas rel DIN (lihat halaman 10) |
| Konstruksi | - Modul: Eksterior aluminium ekstrusi yang kokoh - TA: Poliamida (PA), tipe kompresi |

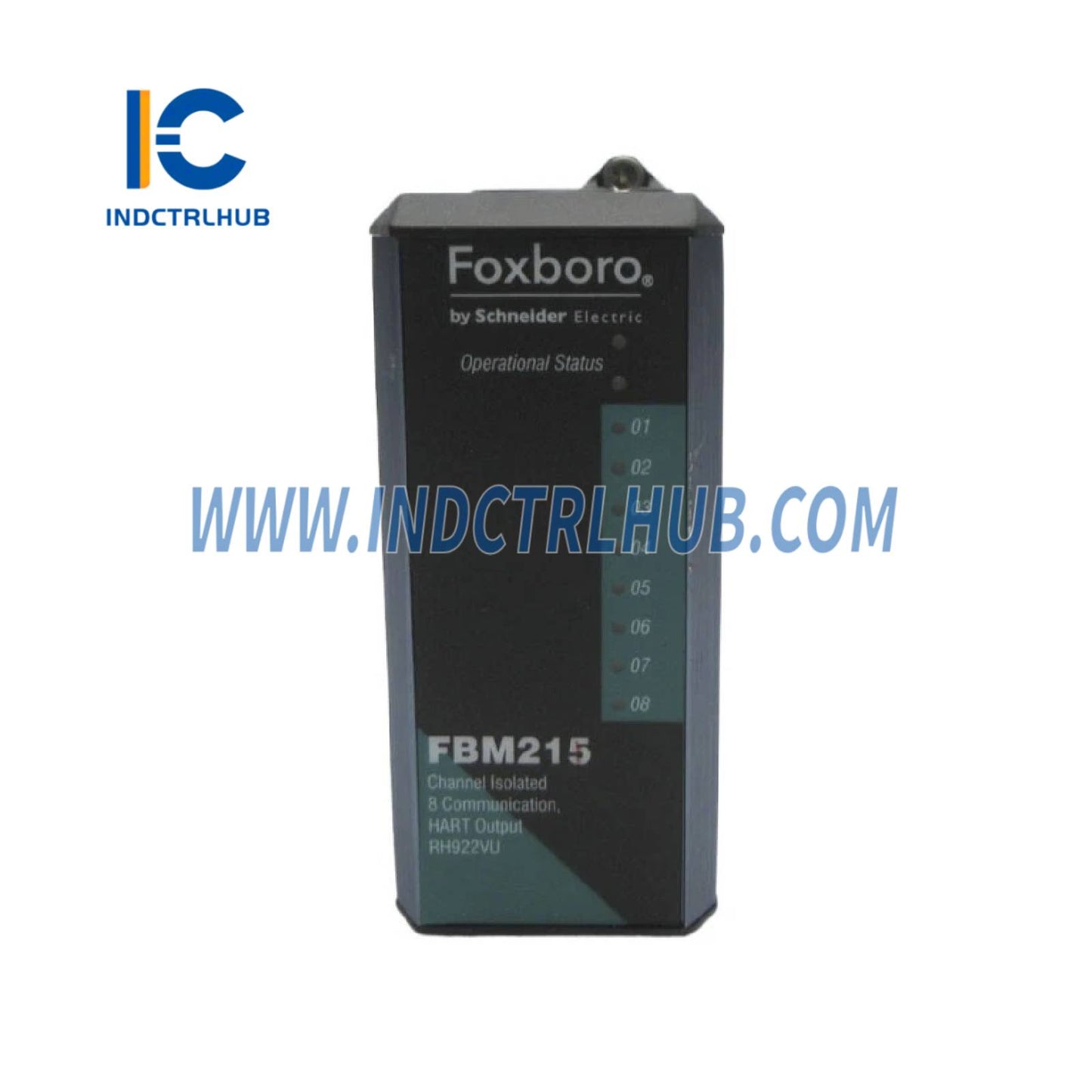

| Indikator Visual | LED di depan modul menunjukkan status operasional dan aktivitas komunikasi saluran |
| Pelepasan/Penggantian | Dapat dilepas/diganti tanpa memutus kabel terminasi perangkat lapangan, daya, atau kabel komunikasi |
| Koneksi Terminasi Lapangan | - Kompresi: 0,2 hingga 4 mm² (24 hingga 12 AWG) padat, 0,2 hingga 2,5 mm² serabut, 0,2 hingga 2,5 mm² dengan ferrule |
🌡️ Spesifikasi Lingkungan
| Parameter | Operasi | Penyimpanan |
|---|---|---|
| Suhu | -20 hingga +70°C (-4 hingga +158°F) (Modul dan PA TA) | -40 hingga +70°C (-40 hingga +158°F) |
| Kelembaban Relatif | 5 hingga 95% (tidak mengembun) | 5 hingga 95% (tidak mengembun) |
| Altitude | -300 hingga +3.000 m (-1.000 hingga +10.000 ft) | -300 hingga +12.000 m (-1.000 hingga +40.000 ft) |
| Getaran | 7,5 m/s² (0,75 g) dari 5 hingga 500 Hz | Tidak berlaku |
| Kontaminasi | Kelas G3 (Keras) sesuai ISA S71.04, berdasarkan pengujian paparan Kelas III EIA 364-65 |
Catatan: Batas lingkungan dapat ditingkatkan oleh jenis enclosure (lihat PSS enclosure yang berlaku).
✅ Kepatuhan Regulasi
| Jenis Sertifikasi | Detail |
|---|---|
| Kompatibilitas Elektromagnetik (EMC) | - Arahan EMC Eropa 2004/108/EC (sebelum 20 April 2016) dan 2014/30/EU (mulai 20 April 2016) - Memenuhi EN61326-1:2013 Kelas A Emisi dan Tingkat Imunitas Industri |
| Keamanan Produk | - Terdaftar UL/UL-C untuk Kelas I, Grup A-D, Divisi 2, sistem berbasis enclosure T4 saat terhubung ke modul prosesor Foxboro Evo yang ditentukan; memenuhi persyaratan Kelas 2 sesuai NEC (NFPA No.70) dan CEC (CSA C22.1) (lihat B0400FA) - Arahan Tegangan Rendah Eropa 2006/95/EC (sebelum 20 April 2016) dan 2014/35/EU (mulai 20 April 2016) - Arahan ATEX 94/9/EC (sebelum 20 April 2016) dan 2014/34/EU (mulai 20 April 2016): Bersertifikat DEMKO Ex nA IIC T4 untuk Zona 2 |
| Kepatuhan RoHS | Mematuhi Arahan RoHS Eropa 2011/65/EU |
| Sertifikasi Maritim | Disetujui Tipe ABS dan bersertifikat Bureau Veritas Marine untuk Kategori Lingkungan EC31 |
🔌 Rakitan Terminasi dan Kabel
| Fitur | Spesifikasi |
|---|---|
| Rakitan Terminasi | - Nomor Bagian: RH926SP (menggantikan P0926SP, P0917XV) - Jenis: Poliamida (PA), terminal kompresi, berperingkat -20 hingga +70°C (-4 hingga +158°F) - Sertifikasi: Terdaftar UL/UL-C untuk Kelas I, Grup A-D, Divisi 2, T4; bersertifikat DEMKO Ex nA IIC T4 untuk Zona 2; mendukung sirkuit energi terbatas Kelas 2 (60 V DC, 30 V AC, 100 VA atau kurang) jika peralatan pelanggan sesuai |
| Kabel Terminasi | - Jenis: Tipe 1 (37-pin D-sub di ujung baseplate, 25-pin D-sub di ujung TA) - Panjang: Hingga 30 m (98 ft) - Bahan: Poliuretan/PVC atau Low Smoke Zero Halogen (LSZH, -40 hingga +105°C) - Nomor Bagian: misalnya, RH916DG (20 m P/PVC), RH928AH (20 m LSZH) (lihat Tabel 2, halaman 8) |
| Dukungan Migrasi | - Kompatibel dengan FBM37 (Seri 100) TA untuk pengkabelan I/O lapangan - Mendukung Adaptor Rakitan Terminasi (TAA) untuk peningkatan Seri 100 (lihat PSS 31H-2W4) |
🔧 Fitur Tambahan
| Fitur | Detail |
|---|---|
| Dukungan HART Hand-Held | Menyediakan resistansi loop yang cukup untuk Terminal HART Hand-Held atau PC20 IFDC |
| Komunikasi Fieldbus | Menerima komunikasi dari jalur mana pun (A atau B) dari Fieldbus 2 Mbps; beralih ke jalur aktif jika salah satu gagal |
| Kesesuaian Enclosure | Dirancang untuk lingkungan Kelas G3 (keras) sesuai ISA S71.04 |
📦 Informasi Pemesanan
| Bidang | Detail |
|---|---|
| Nomor Bagian | RH922VU (Modul FBM215) |
| Rakitan Terminasi | RH926SP (Kompresi) |
| Kabel Terminasi | Kabel Tipe 1, panjang hingga 30 m (lihat Tabel 2, halaman 8) |
| Dokumen PSS Terkait | - PSS 31H-2SOV (Ikhtisar Subsystem) - PSS 31H-2W100 (Peningkatan FBM Seri 100) - PSS 31H-2CERTS (Sertifikasi) - PSS 31H-2W4 (TAA untuk Peningkatan Seri 100) - PSS 31H-2SBASPLT (Baseplate) - PSS 31H-2W8 (Pemasangan Seri 100) - PSS 21S-3CP270IC (Perangkat Lunak CP270) - PSS 31S-3FCPICS (Perangkat Lunak FCP280) |
