Product Description

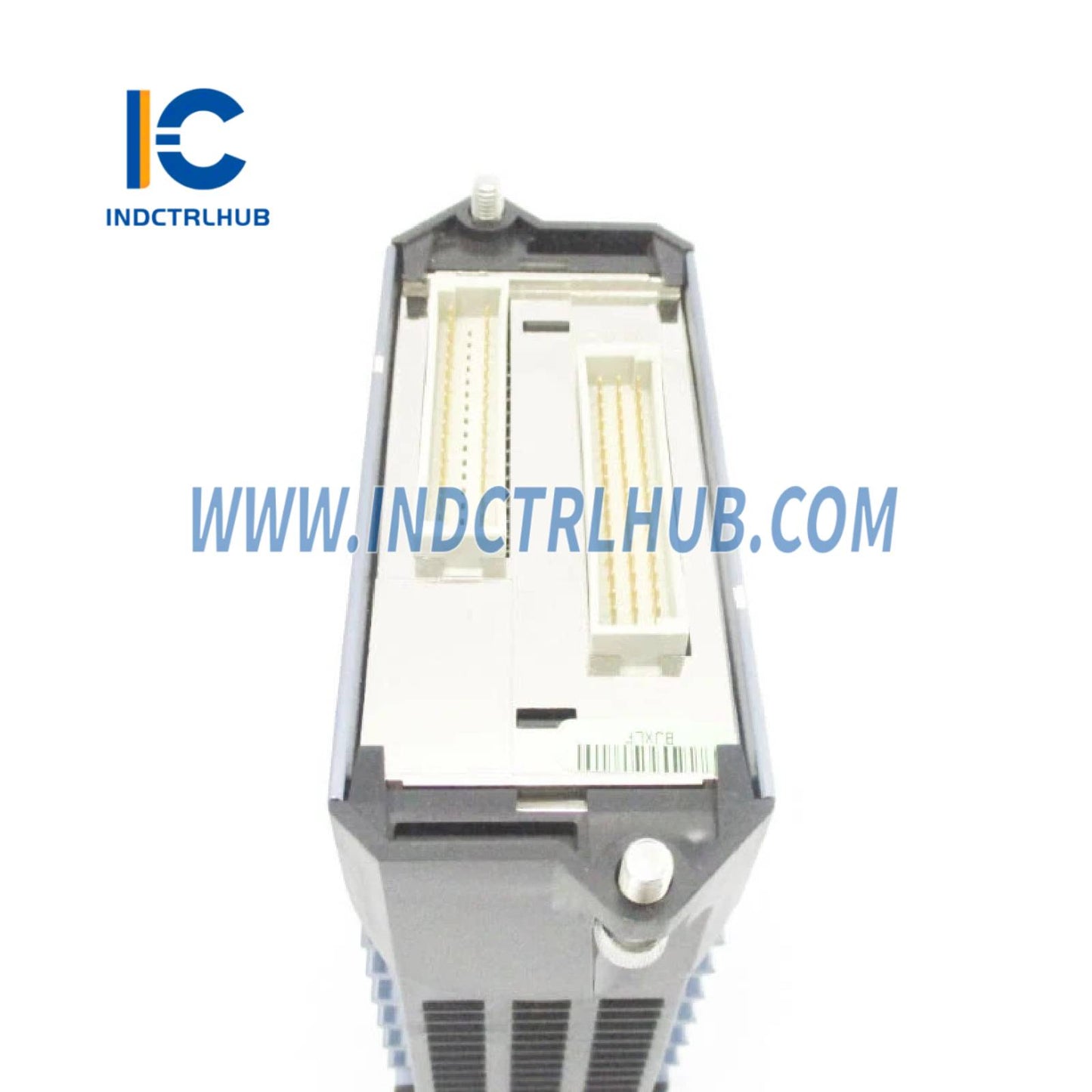

Parameter Produk untuk RH917GY (Modul Input Kontak Sensor FBM207c 48 V dc)
📘 Ikhtisar Produk
| Bidang | Detail |
|---|---|
| Produsen | Schneider Electric (Foxboro) |
| Nomor Bagian | RH917GY |
| Jenis Produk | Modul Input Monitor Tegangan/ Kontak Sensor FBM207c (48 V dc Kontak Sensor) |
| Fungsi | Sensor kontak 16 saluran untuk input kontak sensor 48 V dc |
| Kecocokan Sistem | Sistem Kontrol Terdistribusi Foxboro Evo (DCS) |
| Dokumen PSS Terkait | PSS 41H-2S207 (Modul Input Monitor Tegangan/Kontak Sensor FBM207/b/c) |
⚙️ Spesifikasi Fungsional
| Fitur | Spesifikasi |
|---|---|
| Saluran Input | 16 saluran terisolasi dan independen |
| Jenis Input | Kontak sensor (48 V dc kontak basah dari FBM207c) |
| Tegangan Sirkuit Terbuka | 48 V dc ± 15% |
| Arus Hubung Singkat | 3,2 mA (tipikal) |
| Logika Satu (Keadaan ON) | Resistansi: 1,0 kΩ (maksimum) |
| Logika Nol (Keadaan OFF) | Resistansi: 100 kΩ (minimum) |
| Akurasi (Hitung Pulsa) | Tidak ada pulsa yang hilang untuk laju pulsa 0 hingga 250 Hz |
| Waktu Filter/Debounce | Dapat dikonfigurasi: Tanpa Penyaringan, 4, 8, 16, atau 32 ms (penyaringan digital tersedia dengan versi firmware 1.25H atau lebih baru) |
| Isolasi | Setiap saluran terisolasi galvanik dari semua saluran lain dan ground; tahan 600 V ac yang diterapkan selama satu menit antara saluran mana pun dan ground atau antar saluran (tidak dimaksudkan untuk sambungan permanen ke tegangan tersebut) |
| Komunikasi | Berkomunikasi dengan Modul Komunikasi Fieldbus (FCM) atau Prosesor Kontrol Lapangan (FCP) melalui Fieldbus modul 2 Mbps yang redundan |
| Program yang Dijalankan | Input Diskrit, Ladder Logic, Hitung Pulsa, Urutan Kejadian (SOE) dengan Waktu Filter Input yang dapat dikonfigurasi |
| Redundansi | Mendukung konfigurasi tunggal atau pasangan redundan; modul redundan menggunakan adaptor redundan (RH926ZY) dan blok CINR untuk validasi input; dioda daya kontak sensor OR di adaptor redundan |
| Perlindungan Catu Daya Loop | Arus dibatasi pada 3,2 mA (tipikal) |
🔋 Persyaratan Daya
| Fitur | Spesifikasi |
|---|---|
| Rentang Tegangan Input | 24 V dc +5%, -10% (redundan) |
| Konsumsi Daya | 5 W |
| Disipasi Panas | 5 W |
📏 Spesifikasi Fisik

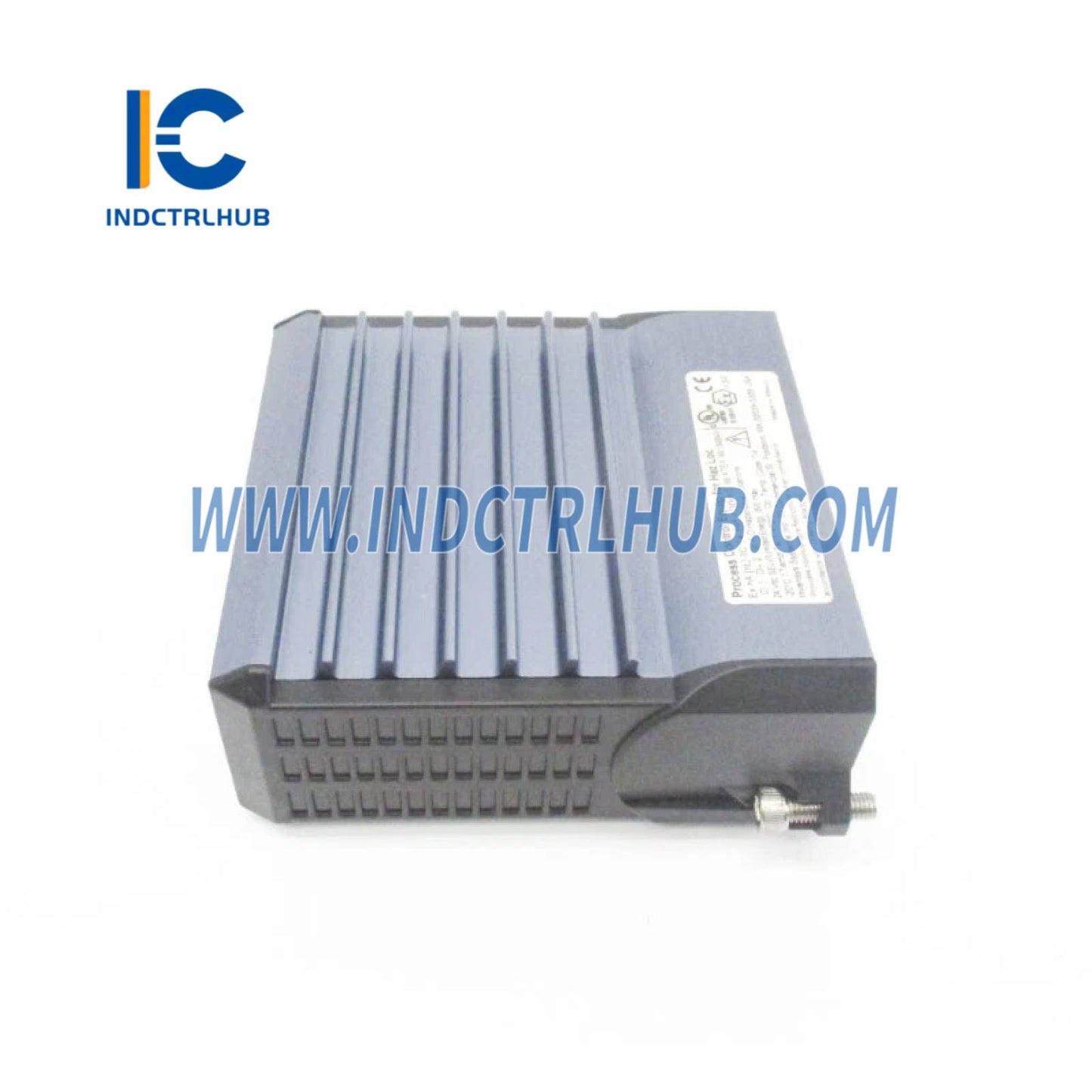

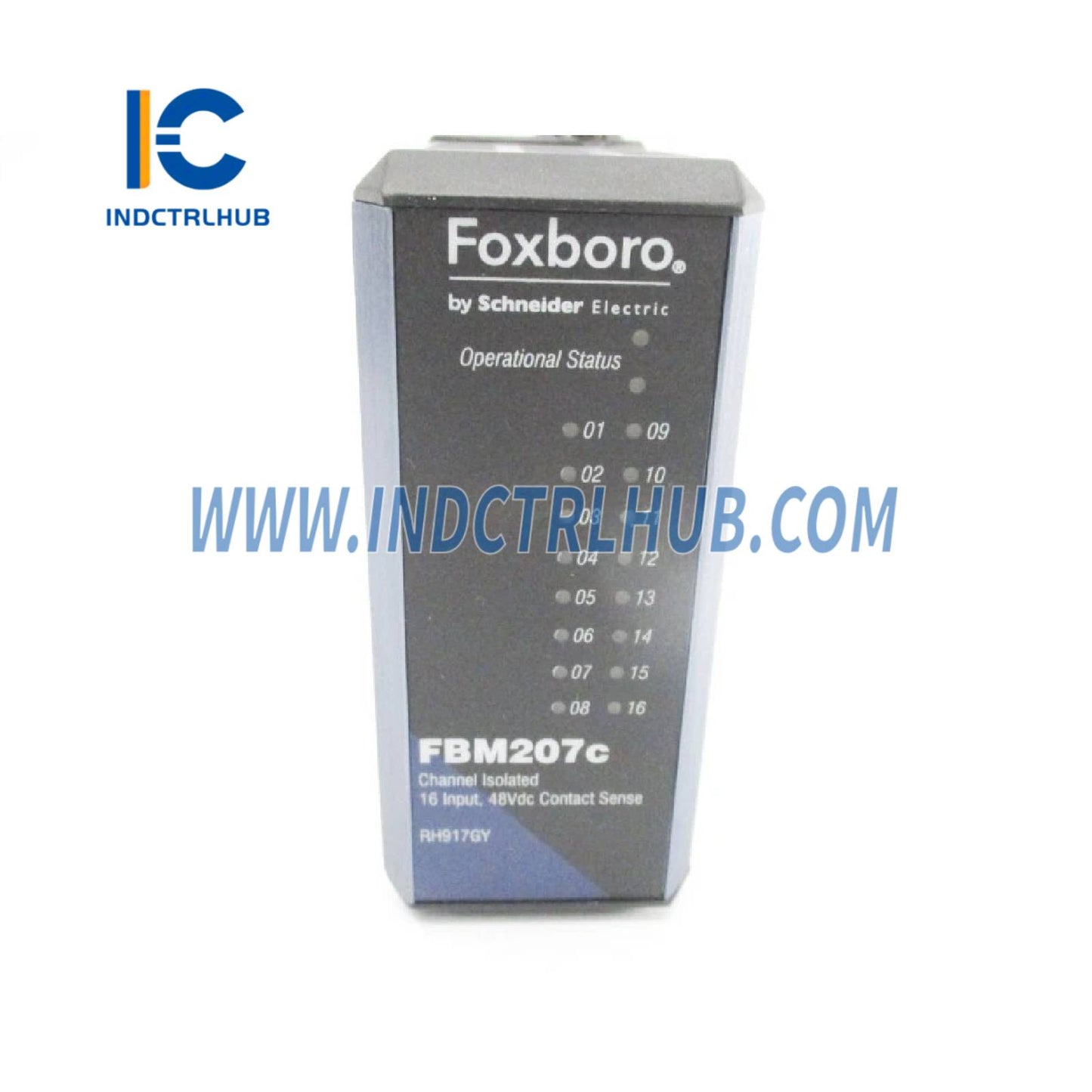

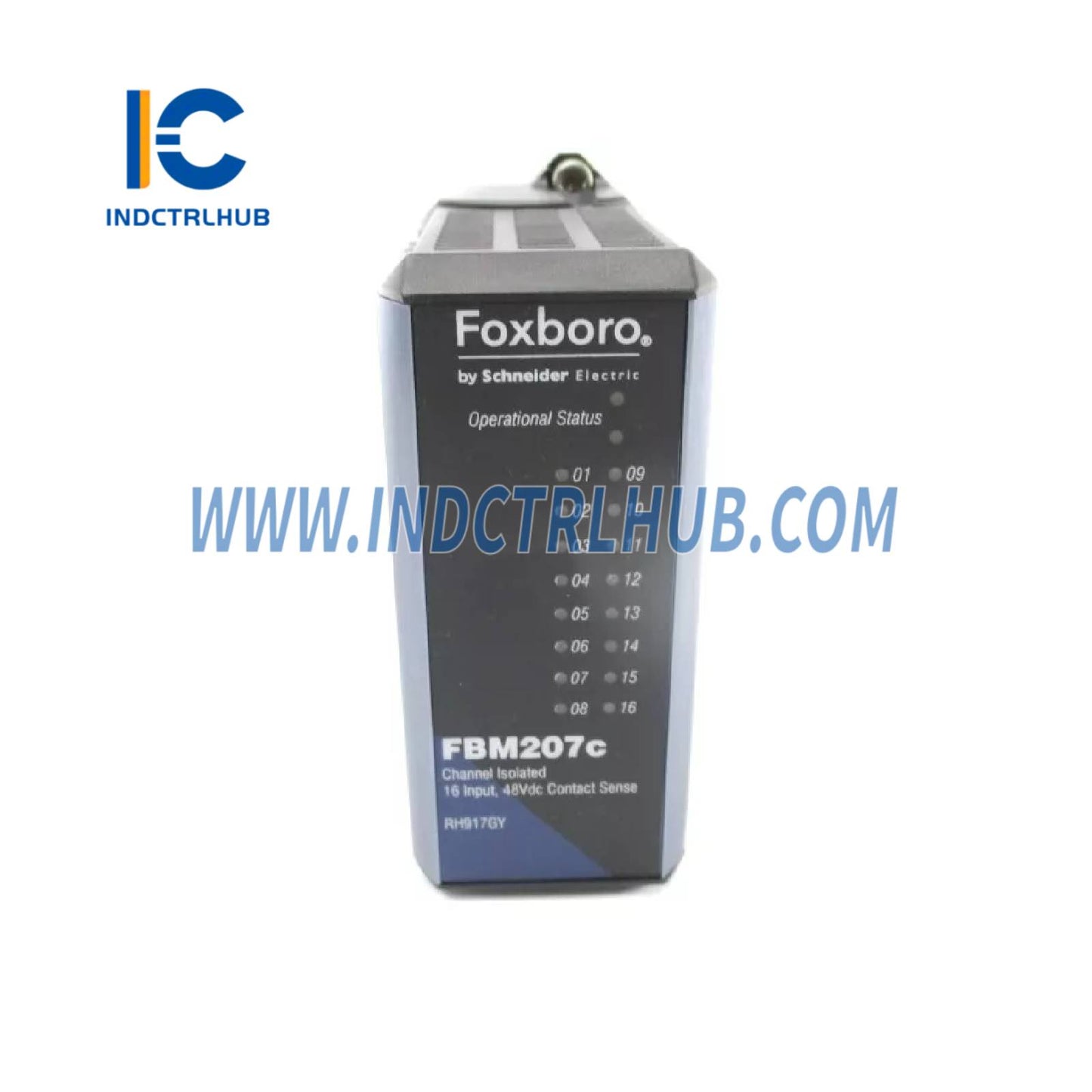

| Fitur | Spesifikasi |
|---|---|
| Pemasangan | Dipasang pada pelat dasar modular yang dipasang pada rel DIN (horizontal atau vertikal) atau rak 19 inci menggunakan kit pemasangan; modul redundan harus berada di posisi ganjil/genap yang berdekatan (1-2, 3-4, 5-6, atau 7-8) |
| Berat | Kira-kira 185 g (6,5 oz) |
| Dimensi (Modul) | - Tinggi: 102 mm (4 in), 114 mm (4,5 in) termasuk pengait pemasangan - Lebar: 45 mm (1,75 in) - Kedalaman: 104 mm (4,11 in) |
| Konstruksi | Eksterior aluminium ekstrusi yang kokoh untuk perlindungan sirkuit |
| Indikator Visual | LED di depan modul menunjukkan status operasional dan keadaan input diskrit |
| Pelepasan/Penggantian | Dapat dilepas/diganti tanpa memutus kabel terminasi perangkat lapangan, daya, atau kabel komunikasi; penggantian modul redundan tidak mempengaruhi sinyal input lapangan ke modul operasional |
🌡️ Spesifikasi Lingkungan
| Parameter | Operasi | Penyimpanan |
|---|---|---|
| Suhu | -20 hingga +70°C (-4 hingga +158°F) | -40 hingga +70°C (-40 hingga +158°F) |
| Kelembaban Relatif | 5 hingga 95% (tidak mengembun) | 5 hingga 95% (tidak mengembun) |
| Altitude | -300 hingga +3.000 m (-1.000 hingga +10.000 ft) | -300 hingga +12.000 m (-1.000 hingga +40.000 ft) |
| Getaran | 7,5 m/s² (0,75 g) dari 5 hingga 500 Hz | Tidak Berlaku |
| Kontaminasi | Kelas G3 (Keras) sesuai ISA S71.04, berdasarkan pengujian paparan Kelas III EIA 364-65 |
Catatan: Rentang lingkungan dapat diperluas oleh jenis enclosure (lihat PSS enclosure yang berlaku).
✅ Kepatuhan Regulasi
| Jenis Sertifikasi | Detail |
|---|---|
| Kompatibilitas Elektromagnetik (EMC) | - Arahan EMC Eropa 2004/108/EC (sebelum 20 April 2016) dan 2014/30/EU (mulai 20 April 2016) - Memenuhi EN61326-1:2013 Kelas A Emisi dan Tingkat Imunitas Industri |
| Keamanan Produk | - Terdaftar UL/UL-C untuk Kelas I, Grup A-D, Divisi 2, sistem berbasis enclosure T4 saat terhubung ke modul prosesor DCS Foxboro yang ditentukan; memenuhi persyaratan Kelas 2 menurut NEC (NFPA No.70) dan CEC (CSA C22.1) - Arahan Tegangan Rendah Eropa 2006/95/EC (sebelum 20 April 2016) dan 2014/35/EU (mulai 20 April 2016) - Arahan ATEX 94/9/EC (sebelum 20 April 2016) dan 2014/34/EU (mulai 20 April 2016): bersertifikat DEMKO Ex nA IIC T4 untuk Zona 2 |
| Kepatuhan RoHS | Mematuhi Arahan RoHS Eropa 2011/65/EU, termasuk amandemen 2015/863 dan 2017/2102 |
| Sertifikasi Maritim | Disetujui Tipe ABS dan bersertifikat Marine Bureau Veritas untuk Kategori Lingkungan EC31 |
| California Prop 65 | Mengandung timbal/senyawa timbal; peringatan diperlukan sesuai www.p65warnings.ca.gov |
🔌 Rangkaian Terminasi dan Kabel
| Fitur | Spesifikasi |
|---|---|
| Rangkaian Terminasi | - Nomor Bagian: RH917MG (Kompresi), P0917MJ (Ring Lug) - Jenis: Poliamida (PA), berperingkat -20 hingga +70°C (-4 hingga +158°F) - Sertifikasi: Terdaftar UL/UL-C untuk Kelas I, Grup A-D, Divisi 2, T4; bersertifikat DEMKO Ex nA IIC T4 untuk Zona 2; mendukung sirkuit energi terbatas Kelas 2 (60 V dc, 30 V ac, 100 VA atau kurang) jika peralatan pelanggan mematuhi |
| Berat (TA) | - Kompresi: 272 g (0,60 lb) untuk 127 mm (5,02 in), 317 g (0,7 lb) untuk 146 mm (5,75 in) - Ring Lug: 400 g (0,90 lb) untuk 198 mm (7,78 in), 440 g (1,0 lb) untuk 216 mm (8,51 in) |
| Kabel Terminasi | - Jenis: Tipe 4 (37-pin male D-subminiature) - Panjang: 0,5 hingga 30 m (1,6 hingga 98,4 ft) - Bahan: Poliuretan/PVC (-20 hingga +70°C) atau Low Smoke Zero Halogen (LSZH, -40 hingga +105°C) - Nomor Bagian: Lihat Tabel 3 (halaman 14) untuk nomor bagian kabel spesifik (misalnya, RH916FG untuk 0,5 m P/PVC, RH928BA untuk 0,5 m LSZH) |
| Koneksi Terminasi Lapangan | - Kompresi: 0,2 hingga 4 mm² (24 hingga 12 AWG) padat, 0,2 hingga 2,5 mm² terpilin, 0,2 hingga 2,5 mm² dengan ferrule - Ring Lug: konektor ukuran #6 (9,5 mm / 0,375 in), 0,5 hingga 4 mm² (22 hingga 12 AWG) |
| Adaptor Redundan | RH926ZY (digunakan untuk pasangan modul redundan untuk terhubung ke satu TA) |
🔧 Fitur Tambahan
| Fitur | Detail |
|---|---|
| Urutan Kejadian (SOE) | Mendukung paket perangkat lunak SOE (I/A Series v8.x atau Control Core Services v9.0+) untuk akuisisi, penyimpanan, tampilan, dan pelaporan kejadian; mendukung sinkronisasi waktu berbasis GPS untuk akurasi 1 ms (lihat PSS 31S-2SOE dan PSS 41H-4TIMESNC) |
| Komunikasi Fieldbus | Menerima komunikasi dari jalur mana pun (A atau B) dari Fieldbus 2 Mbps; beralih ke jalur aktif jika salah satu gagal |
| Kalibrasi | Tidak diperlukan kalibrasi untuk modul atau rangkaian terminasi |
| Kesesuaian Enclosure | Dirancang untuk lingkungan Kelas G3 (keras) sesuai ISA S71.04 |
| Rekomendasi Pengkabelan | Untuk jarak >305 m (1000 ft), disarankan eksitasi dc untuk menghindari pemicu palsu input ac; minimalkan kopling dari sinyal/derau yang berdekatan |
📦 Informasi Pemesanan
| Bidang | Detail |
|---|---|
| Nomor Bagian | RH917GY (Modul FBM207c) |
| Rangkaian Terminasi | - RH917MG (Kompresi) - P0917MJ (Ring Lug) |
| Adaptor Redundan | RH926ZY (untuk konfigurasi redundan) |
| Kabel Terminasi | Kabel Tipe 4, panjang 0,5 hingga 30 m (lihat Tabel 3, halaman 14) |
| Dokumen PSS Terkait | - PSS 41H-2SOV (Ikhtisar Subsystem I/O) - B0400FA (Panduan Pengguna Subsystem) - PSS 41H-2SBASPLT (Pelat Dasar) - PSS 41H-2CERTS (Sertifikasi) - PSS 41S-3FCPICS (Perangkat Lunak Kontrol FCP280) |
