Product Description
Ikhtisar Produk
| Bidang | Detail |
|---|---|
| Produsen | Schneider Electric (Foxboro) |
| Nomor Bagian | RH916FK |

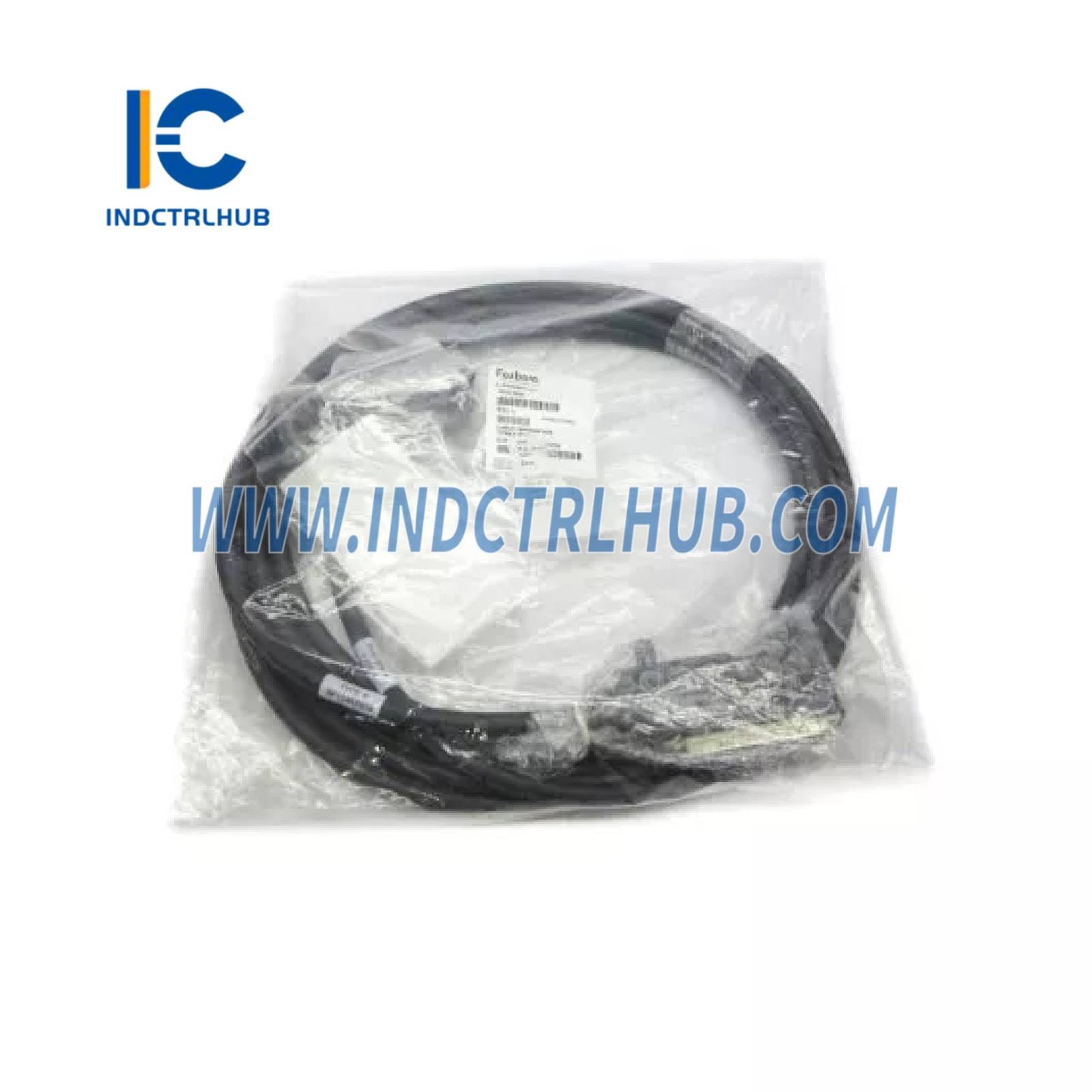

| Jenis Produk | Kabel Terminasi Tipe 4 |
| Fungsi | Menghubungkan modul FBM203d ke rak DIN dengan rakitan terminasi |
| Kecocokan Sistem | Modul Input RTD Platinum/Nikel/Tembaga FBM203d, Subsistem Seri 200 |
| Dokumen Terkait | PSS 41H-2S203 |
Spesifikasi Fungsional
| Fitur | Spesifikasi |
|---|---|
| Jenis Kabel | Tipe 4 (khusus untuk FBM203d) |
| Panjang Kabel | 5,0 m (16,4 ft) |
| Bahan Kabel | Selubung luar poliuretan dengan isolasi konduktor primer PVC semi-kaku (P/PVC) |
| Rentang Suhu | -20 hingga +50°C (-4 hingga +122°F) |
| Konektor | - Ujung Plat Dasar FBM: D-subminiatur 37-pin - Ujung Rakitan Terminasi: D-subminiatur 37-pin |
| Aplikasi | Menghubungkan modul FBM203d ke rakitan terminasi sekrup kompresi yang dipasang di rel DIN (misalnya, RH924EX) |
Spesifikasi Fisik
| Fitur | Spesifikasi |
|---|---|
| Berat | Tidak ditentukan (umum untuk kabel serupa: ringan, <0,5 kg untuk 5 m) |
| Konstruksi | Selubung poliuretan, isolasi PVC semi-kaku, desain multi-konduktor |
Kepatuhan Regulasi
| Jenis Sertifikasi | Detail |
|---|---|
| Keamanan dan Kecocokan | - Kompatibel dengan rakitan terminasi yang terdaftar UL/UL-C (sertifikasi Tipe 1 dan Tipe 2) untuk digunakan di lokasi berbahaya Kelas I, Grup A-D, Divisi 2, kode suhu T4 - Memenuhi arahan ATEX untuk penggunaan II 3 G di Zona 2 atmosfer berpotensi meledak saat digunakan dengan rakitan terminasi bersertifikat - Memenuhi persyaratan Arahan Tegangan Rendah Eropa sebagai bagian dari subsistem Seri 200 |
| Kepatuhan RoHS | Mematuhi Arahan RoHS Eropa 2011/65/EU, termasuk amandemen 2015/863 dan 2017/2102 |
Informasi Pemesanan
| Bidang | Detail |
|---|---|
| Nomor Bagian | RH916FK (Tipe 4, P/PVC, 5,0 m) |
| Komponen Terkait | - Rakitan Terminasi: RH924EX (Poliamida, sekrup kompresi, dipasang di rel DIN) - Modul: FBM203d (RH927AM) - Kabel Alternatif: RH928BE (Tipe 4, LSZH, 5,0 m) |
| Dokumen Terkait | - PSS 41H-2S203: Modul Input RTD Platinum/Nikel/Tembaga FBM203/b/c/d - B0400FA: Panduan Pengguna Subsistem Seri 200 Standar dan Kompak |
