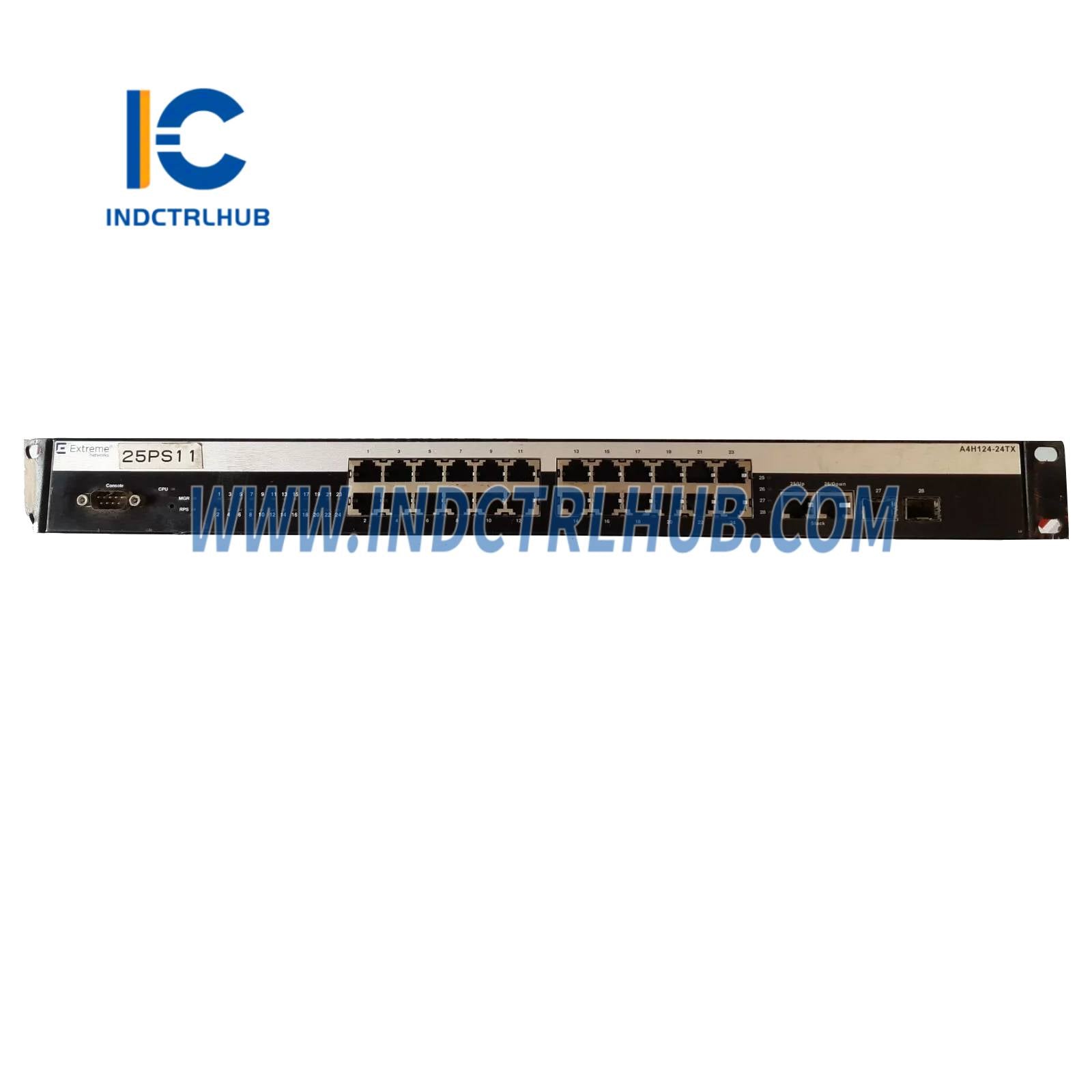

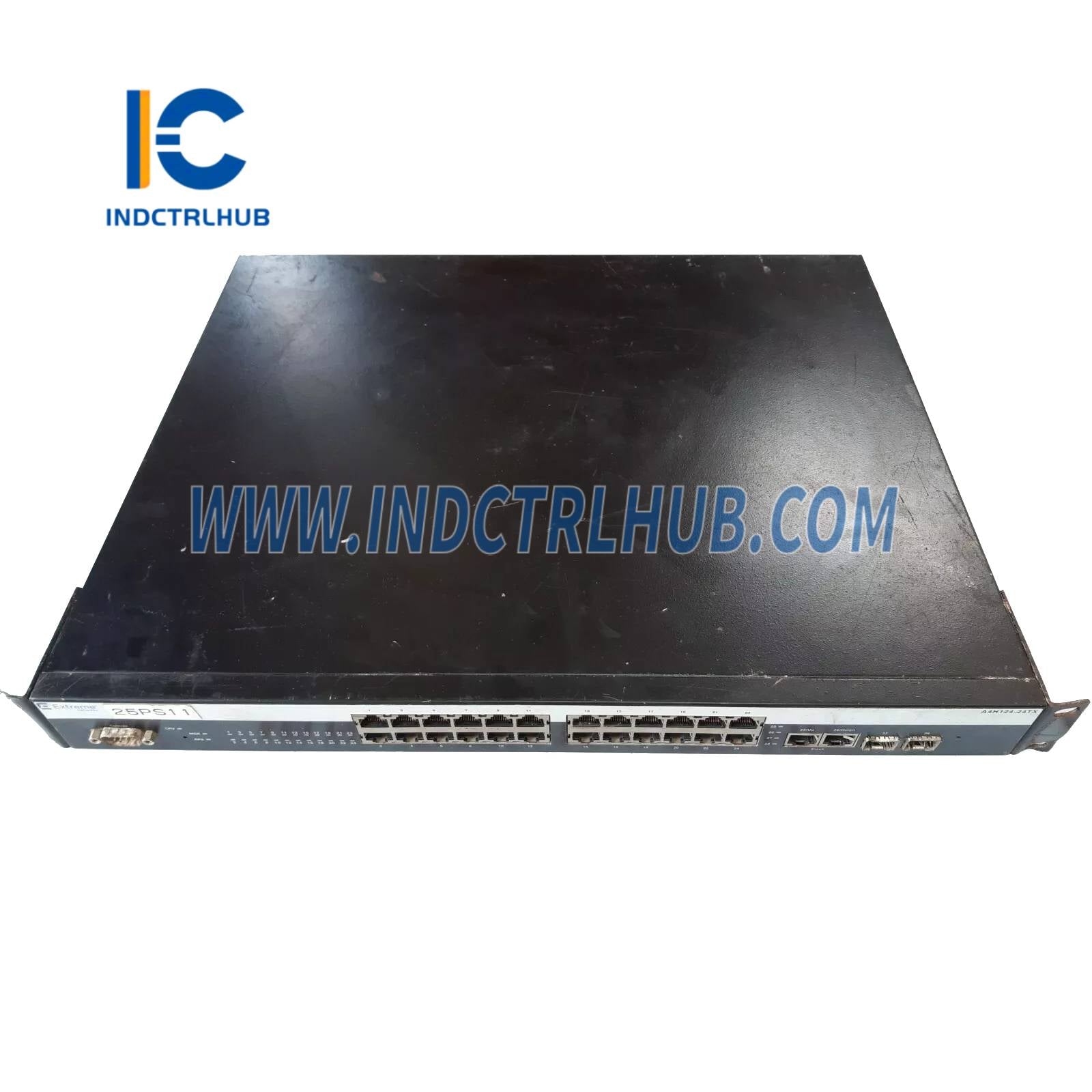

Product Description
Ikhtisar Produk
| Bidang | Detail |
|---|---|
| Produsen | Invensys (Foxboro) |

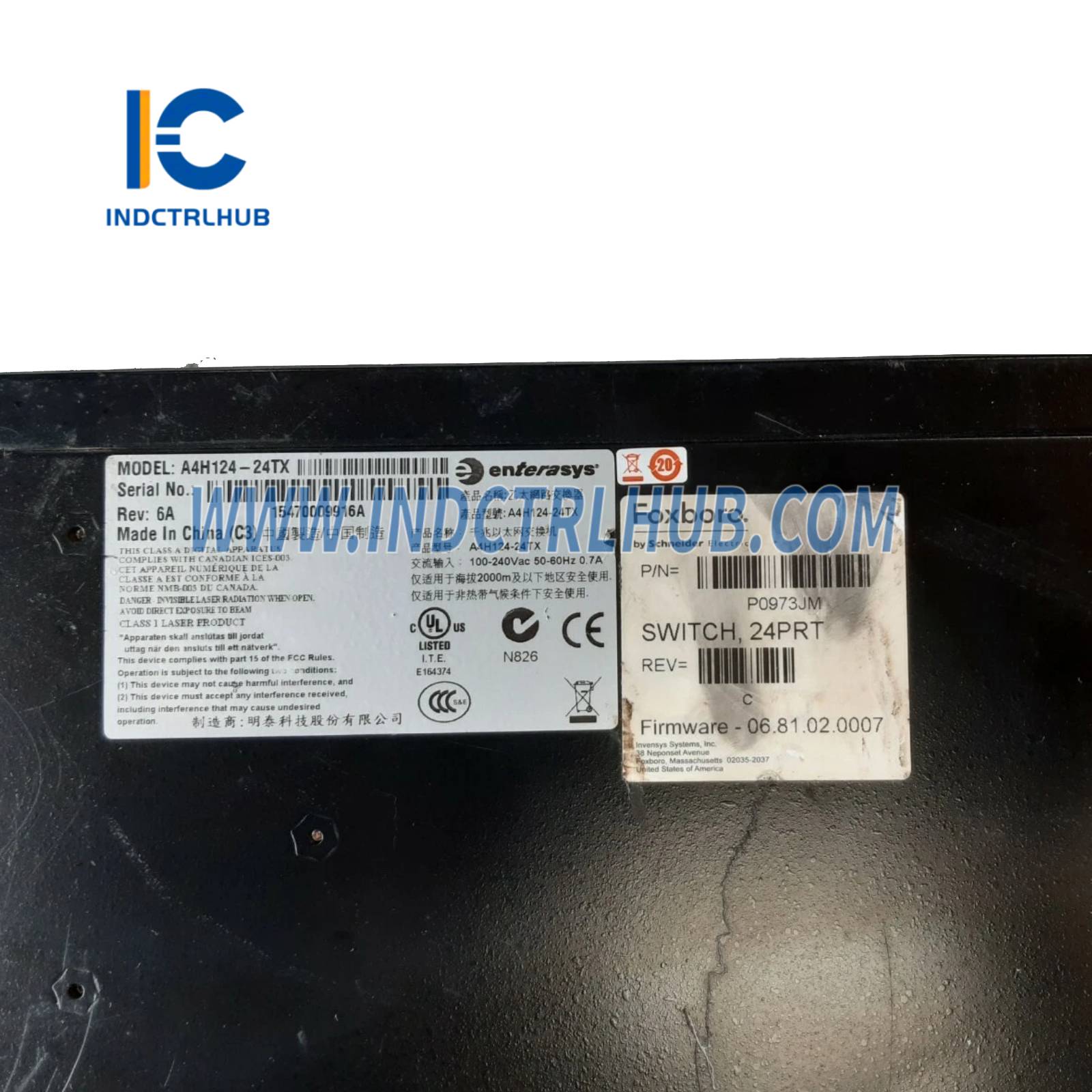

| Nomor Bagian | P0973JM |
| Jenis Produk | Switch Managed Tembaga 24-Port Seri A4 |
| Fungsi | Switching Ethernet Layer-2 untuk aplikasi jaringan kecil hingga menengah |
| Kecocokan Sistem | Sistem Seri I/A, Jaringan Kontrol MESH |
| Dokumen Terkait | PSS 21H-7C3 B4 |
Spesifikasi Fungsional
| Fitur | Spesifikasi |
|---|---|

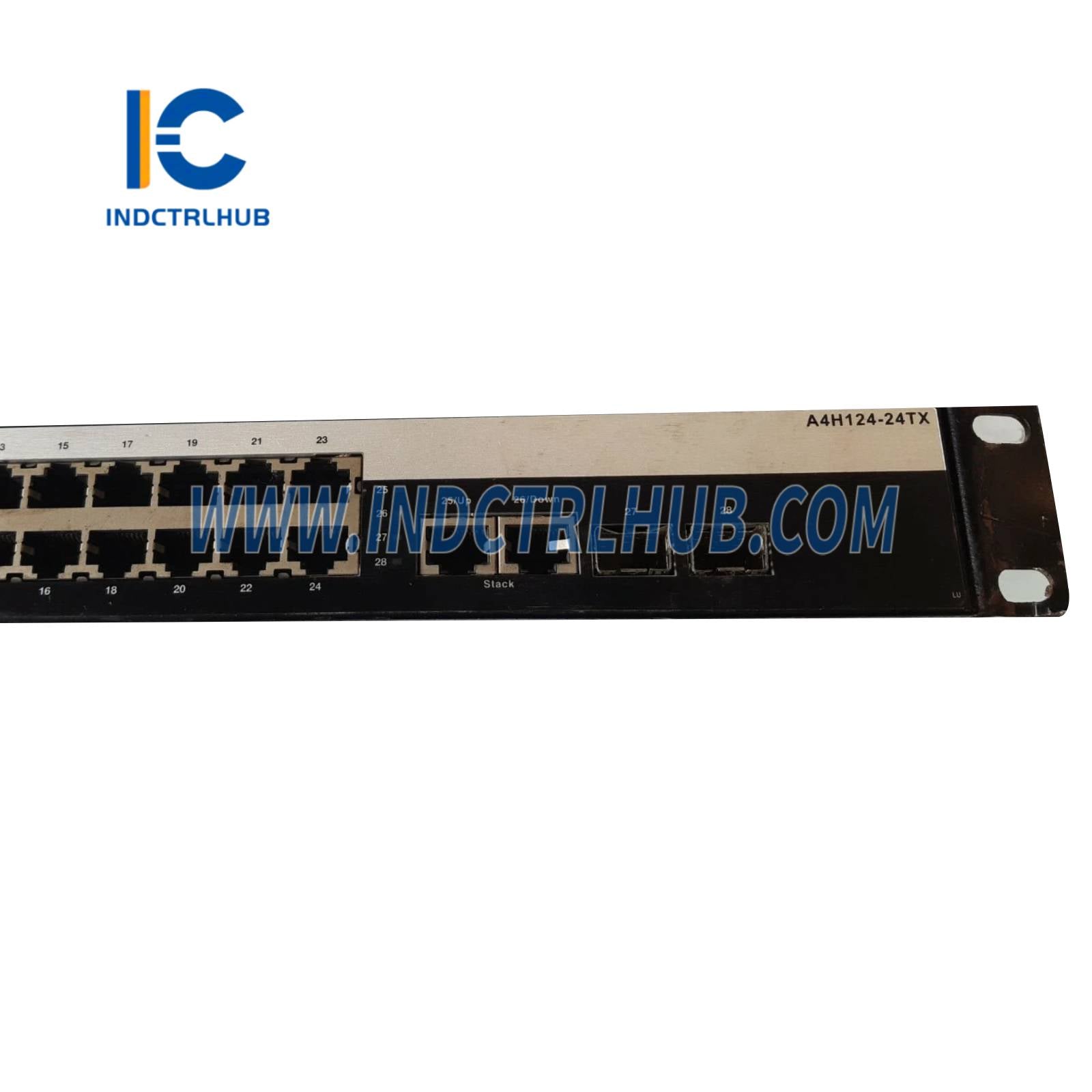

| Konfigurasi Port | - 24 port 100Base-TX (konektor RJ-45) - Dua port RJ-45 10/100/1000 tetap (dapat dikonfigurasi untuk uplink/stacking, 1000Base-T untuk kabel tembaga Cat5) - Dua port uplink Gigabit 1000Base-X (SFP) untuk modul Mini-GBIC |
| Modul Uplink | - 1000Base-SX (P0972WT, MMF, jangkauan sesuai tipe kabel) - 1000Base-LX (P0972WU, SMF, 10 km/6,2 mi) - 1000Base-LX/LH (P0972YQ, MMF, jangkauan sesuai tipe kabel) - 1000Base-ZX (P0973FT, SMF, 80 km/49,6 mi, tidak disarankan <8 km/5 mi) - 1000Base-T (P0972YL, RJ-45, 100 m/330 ft) - Kit Mini-GBIC Bi-direksional: - P0973JD (P0973JB/P0973JC, SMF, 10 km/6,2 mi, 1310/1490 nm) - P0973KP (P0973KM/P0973KN, S-SMF, 40 km/25 mi, 1310/1490 nm) - P0973KS (P0973KQ/P0973KR, S-SMF, 120 km/74,6 mi, 1490/1590 nm, minimal 30 km/19 mi) |
| Jangkauan Operasi (Mini-GBIC) | - P0972WT: 62,5 μm MMF (160 MHz/km: 2-220 m, 200 MHz/km: 2-275 m), 50 μm MMF (400 MHz/km: 2-500 m, 500 MHz/km: 2-550 m), 850 nm - P0972YQ: 62,5 μm MMF (160 MHz/km: 2-2000 m), 50 μm MMF (400 MHz/km: 2-1000 m), 1310 nm - P0972WU: 9-10 μm SMF, 10.000 m, 1310 nm - P0973FT: 9-10 μm SMF, 80.000 m, 1550 nm - P0973JD: 9 μm SMF, 10.000 m, 1310/1490 nm - P0973KP: 9 μm S-SMF, 40.000 m, 1310/1490 nm - P0973KS: 9 μm S-SMF, 120.000 m, 1490/1590 nm |
| Mode Operasi | Duplex penuh |
| Kepatuhan Standar | IEEE 802.3u (Fast Ethernet), 802.1w (Rapid Spanning Tree Protocol, RSTP), 802.3, 802.3z |
| Fitur Jaringan | - Konfigurasi VLAN (hingga 6 VLAN, VLAN non-Seri I/A hanya untuk TCP/UDP) - Rapid Spanning Tree Protocol (RSTP) untuk manajemen jalur redundan dan pencegahan loop - Port mirroring untuk analisis lalu lintas - Perangkat lunak Manajemen Sistem untuk pemantauan dan konfigurasi - Manajemen berbasis SNMP/RMON melalui port konsol lokal |
| Sumber Daya Listrik | - Internal: 100-240 V AC, 50-60 Hz (auto-sensing) - Eksternal: Mendukung catu daya redundan (P0973BP, 156 W) |
| Konsumsi Daya | Maksimum 31 Watt |
| Disipasi Panas | Maksimum 105 BTU/jam |
| Arus | 0,5 A pada 110 V AC, 0,47 A pada 220 V AC |
Spesifikasi Fisik
| Fitur | Spesifikasi |
|---|---|
| Pemasangan | Meja, rak, atau rak 19 inci (tinggi 1U) |
| Dimensi | - Tinggi: 4,4 cm (1,7 in) - Lebar: 44,1 cm (17,36 in) - Kedalaman: 36,85 cm (14,5 in) |
| Berat | Sekitar 2,61 kg (5,8 lb) |
| Konektor Kabel | - Port Switch: RJ-45 (100Base-TX) - Port Uplink: RJ-45 (1000Base-T), serat LC (1000Base-X) |
| Jarak Ventilasi | Minimum 5,1 cm (2,0 in) di kiri, kanan, dan belakang |
Spesifikasi Lingkungan
| Parameter | Spesifikasi |
|---|---|
| Suhu Operasi | 0 hingga 50°C (32 hingga 122°F) |
| Perubahan Suhu | Dalam 10°C (18°F) per jam |
| Suhu Penyimpanan | -40 hingga 70°C (-40 hingga 158°F) |
| Kelembaban Relatif | 5 hingga 95% (tanpa kondensasi) untuk operasi dan penyimpanan |
| Getaran | Memenuhi IEC 68-2-36, IEC 68-2-6 |
| Guncangan | Memenuhi IEC 68-2-29 |
| Jatuh | Memenuhi IEC 68-2-32 |
| Kontaminasi | Kelas G1 (Ringan) sesuai Standar ISA S71.04 |
Kepatuhan Regulasi
| Jenis Sertifikasi | Detail |
|---|---|
| Kompatibilitas Elektromagnetik (EMC) | 47 CFR Bagian 2 dan 15, CSA C108.8, 89/336/EEC, EN 55022 (Kelas A), EN 61000-3-2, EN 61000-3-3, EN 55024, AS/NZS CISPR 22, VCCI V-3 |
| Keamanan Produk | UL 60950, CSA C22.2 No. 60950, 73/23/EEC, EN 60950, IEC 60950, EN 60825, 21 CFR 1040.10 |
| Lokasi | Terdaftar UL/UL-C untuk lokasi biasa, memenuhi standar keselamatan untuk bahaya kebakaran dan guncangan |
| Lingkungan | Mematuhi Direktif Tegangan Rendah dan EMC UE (berlabel CE) |
Informasi Pemesanan
| Bidang | Detail |
|---|---|
| Nomor Bagian | P0973JM (Switch Managed Tembaga 24-Port) |
| Komponen Terkait | - Catu Daya Redundan: P0973BP (156 W) - Rangka Catu Daya Redundan: P0973BM (8-slot), P0973BN (2-slot) - Modul Uplink: P0972WT, P0972WU, P0972YQ, P0973FT, P0972YL, P0973JD, P0973KP, P0973KS |
| Dokumen Terkait | - PSS 21H-7C3 B4: Peralatan Ethernet Jaringan Kontrol MESH - PSS 21H-2W3 B4: Catu Daya Pemasangan Rel DIN (untuk detail daya eksternal) |
