Parameter Produk untuk P0973CA (Modul Ekspansi Fieldbus FEM100)
📘 Ikhtisar Produk
| Bidang | Detail |
|---|---|
| Produsen | Schneider Electric (Foxboro) |
| Nomor Bagian | P0973CA |
| Jenis Produk | Modul Ekspansi Fieldbus (FEM100) |
| Fungsi | Menyediakan empat Fieldbus Ekspansi ke Field Control Processor 270 (FCP270) untuk mendukung hingga 128 Modul Fieldbus Seri 200 (FBM) |
| Kecocokan Sistem | Hanya digunakan dengan FCP270 (tidak kompatibel dengan FCP280 atau prosesor kontrol lainnya) |
| Dokumen PSS Terkait | PSS 31H-2FEM100 (Modul Ekspansi Fieldbus FEM100) |
⚙️ Spesifikasi Fungsional
| Fitur | Spesifikasi |
|---|---|
| Tujuan | Memperluas kapasitas FCP270 dengan menyediakan empat Fieldbus Ekspansi, masing-masing mendukung hingga 32 FBM Seri 200 (total 128 FBM untuk penggunaan kontrol tipikal) |
| Komunikasi Fieldbus | Fieldbus Modul HDLC 2 Mbps (bus A dan B redundan) untuk komunikasi antara FCP270 dan FBM Seri 200 |
| Kecepatan Transmisi | 2 Mbps untuk FBM DIN Seri 200 |
| Kapasitas I/O Proses | - Maksimum 32 FBM per Fieldbus Ekspansi (4 bus per pasangan FEM100) - Hingga 128 FBM total (tergantung pada batasan ukuran FCP270; lihat B0700AW) |
| Panjang Kabel | - Tanpa FCM2F: Maksimum 60 m (198 ft) untuk Fieldbus FCP270 dan Fieldbus Ekspansi 1–4 - Dengan FCM2F: Maksimum 60 m (198 ft) untuk kabel non-serat optik |
| Perpanjangan Serat Optik | Mendukung Modul Komunikasi Fieldbus FCM2F2/FCM2F4/FCM2F10 untuk perpanjangan baseplate ke baseplate: - FCM2F2: Hingga 2 km (1,24 mi, serat multimode) - FCM2F4: Hingga 4 km (2,48 mi, serat multimode) - FCM2F10: Hingga 10 km (6,2 mi, serat single-mode) |
| Perangkat yang Didukung | - Semua FBM Seri 200 (misalnya, FBM201, FBM202) - Modul Komunikasi Fieldbus (FCM2F2/FCM2F4/FCM2F10) - Modul Integrator Sistem Perangkat Lapangan (FDSI) - Modul Fieldbus Foxboro Evo untuk sistem Siemens APACS+ dan Westinghouse WPDF |
| Redundansi | - Mendukung pasangan FEM100 redundan untuk ketersediaan tinggi - FCP270 berkomunikasi melalui bus A dan B; beralih ke bus yang tersedia saat modul gagal - Penggantian modul tidak mengganggu komunikasi pada modul lainnya |
| Persyaratan Perangkat Lunak | FBM Seri 200 memerlukan perangkat lunak VA Series v8.3–v8.8 atau file IOM Foxboro Evo Control Core Services v9.0+ untuk dukungan Fieldbus Ekspansi |
📏 Spesifikasi Fisik
| Fitur | Spesifikasi |
|---|---|
| Pemasangan | Dipasang pada rel DIN dengan Baseplate Ekspansi Dua Slot (P0973CG) atau Empat Slot (P0973CN) (orientasi vertikal saja) |
| Dimensi | - Tinggi: 99 mm (3,9 in); 114 mm (4,5 in) termasuk pengait pemasangan - Lebar: 44,6 mm (1,75 in) - Kedalaman: 105 mm (4,12 in) |
| Berat | 0,6 kg (1,3 lb) per modul (perkiraan) |

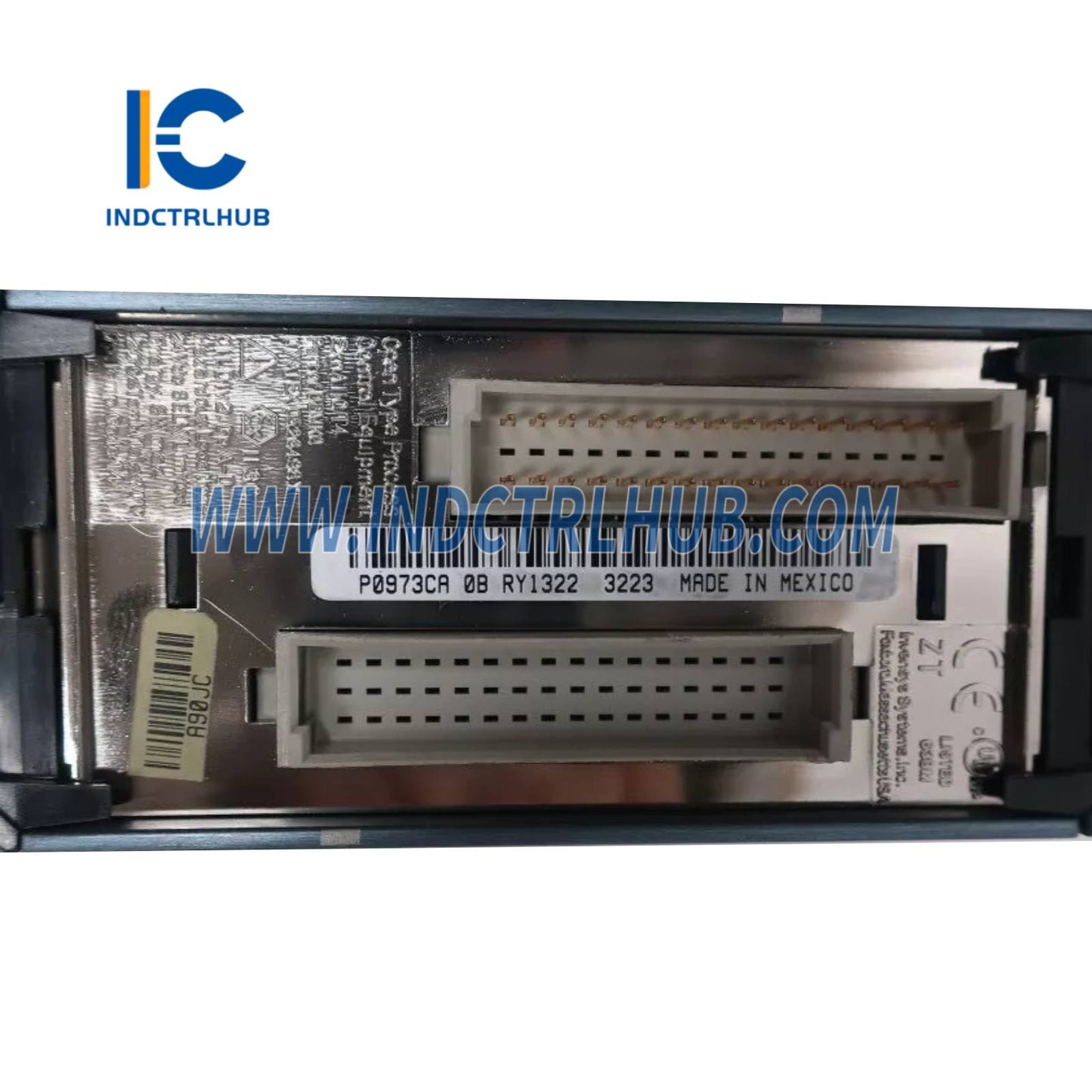

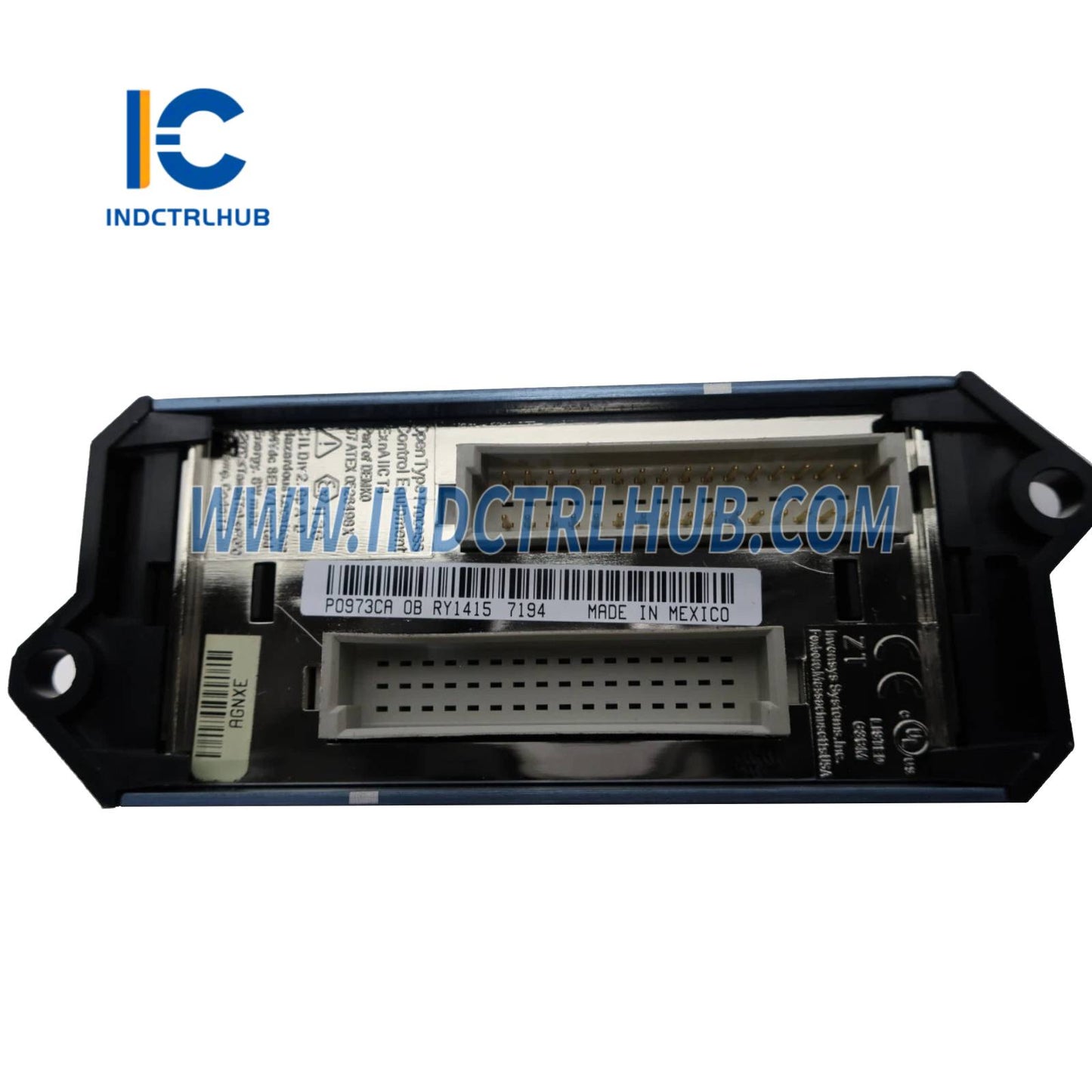

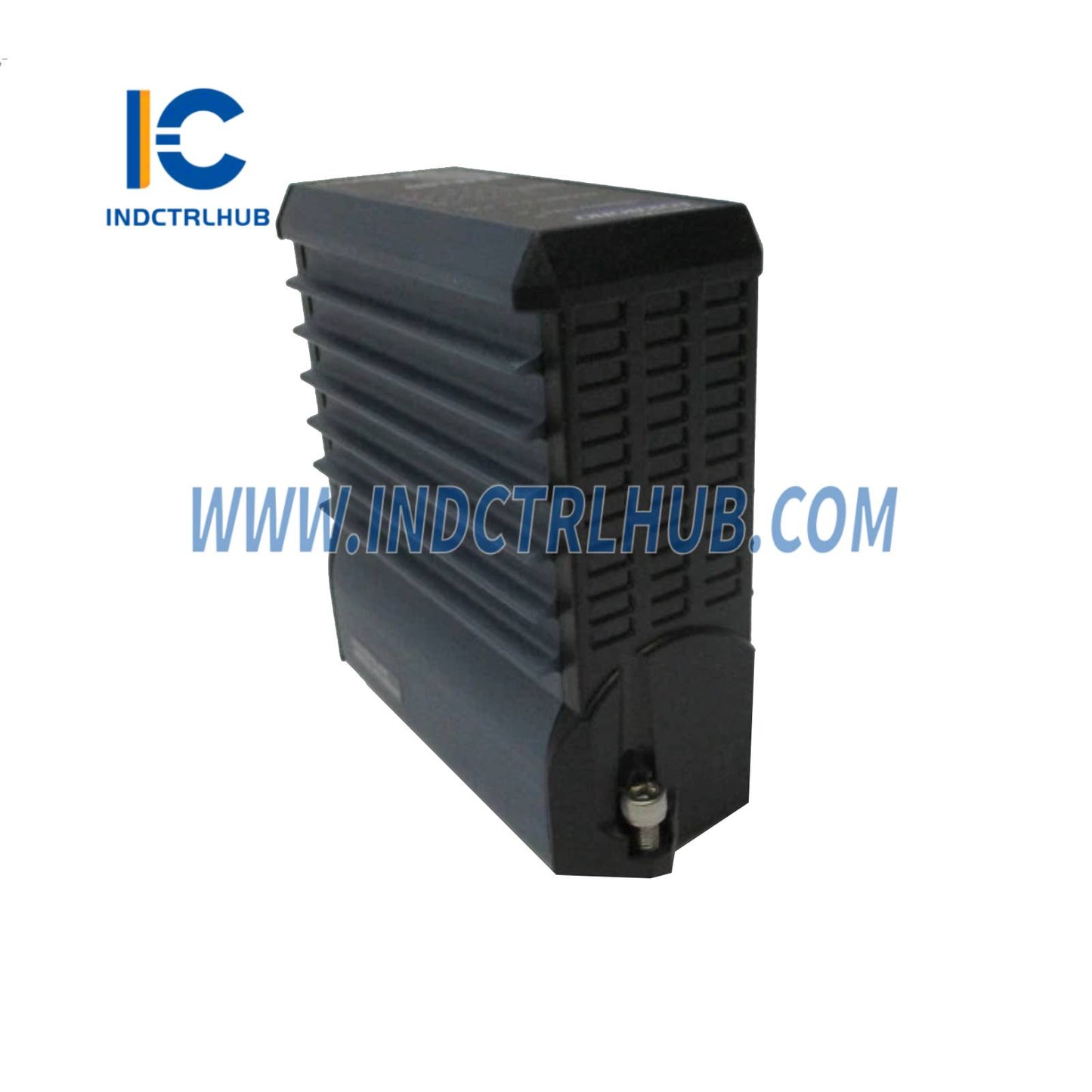

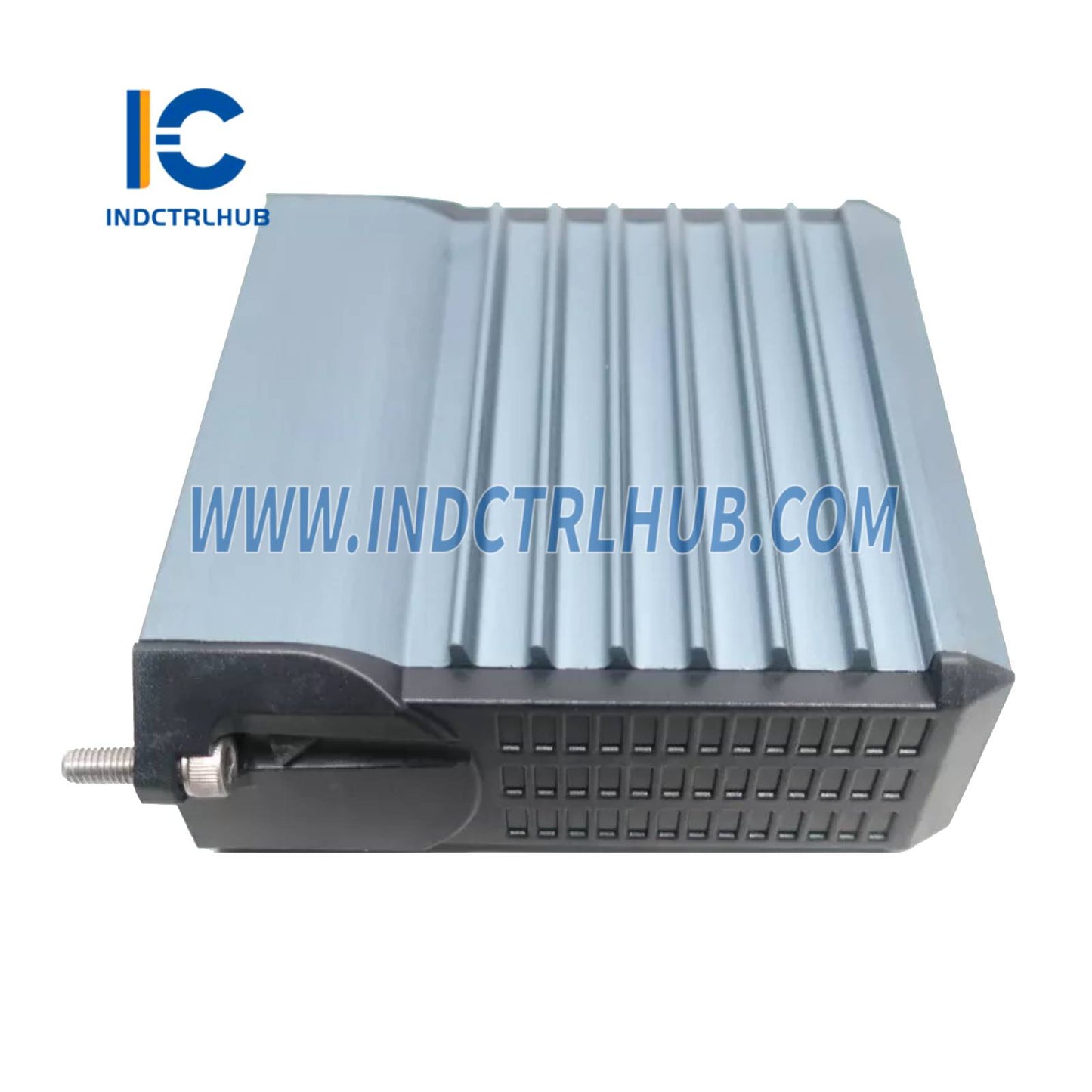

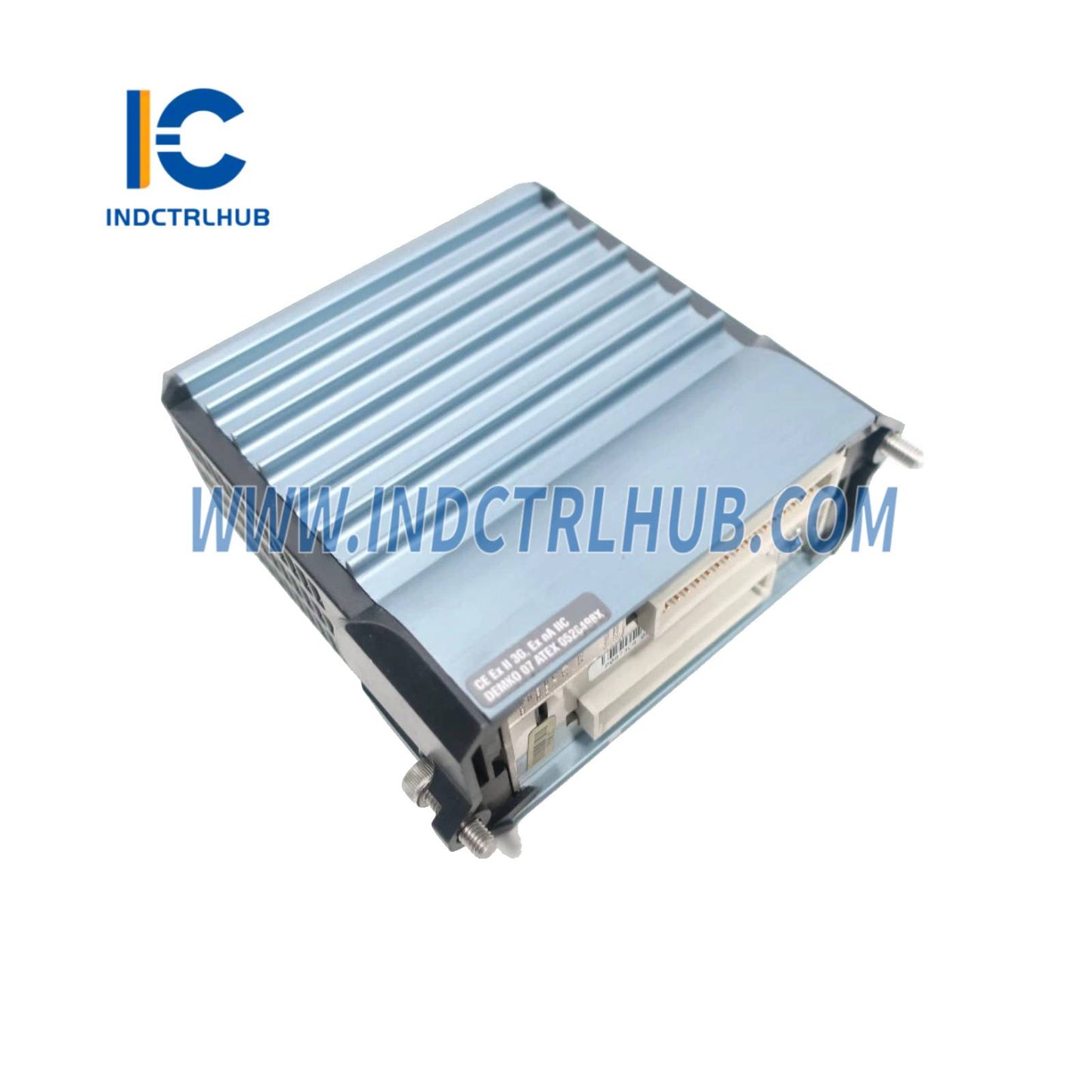

| Konstruksi | Eksterior aluminium ekstrusi yang kokoh; mendukung enclosure untuk lingkungan keras (Kelas G3, ISA S71.04) |

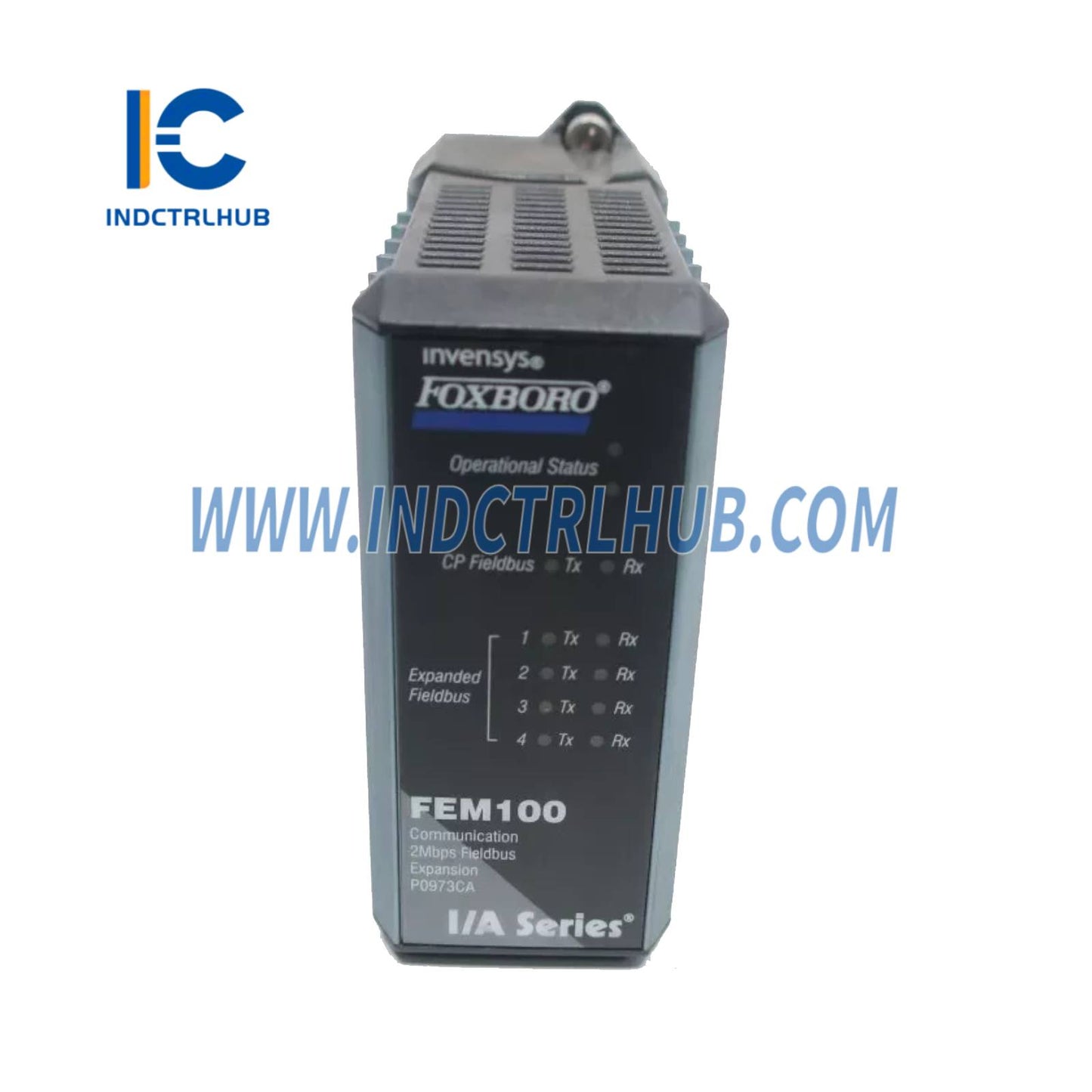

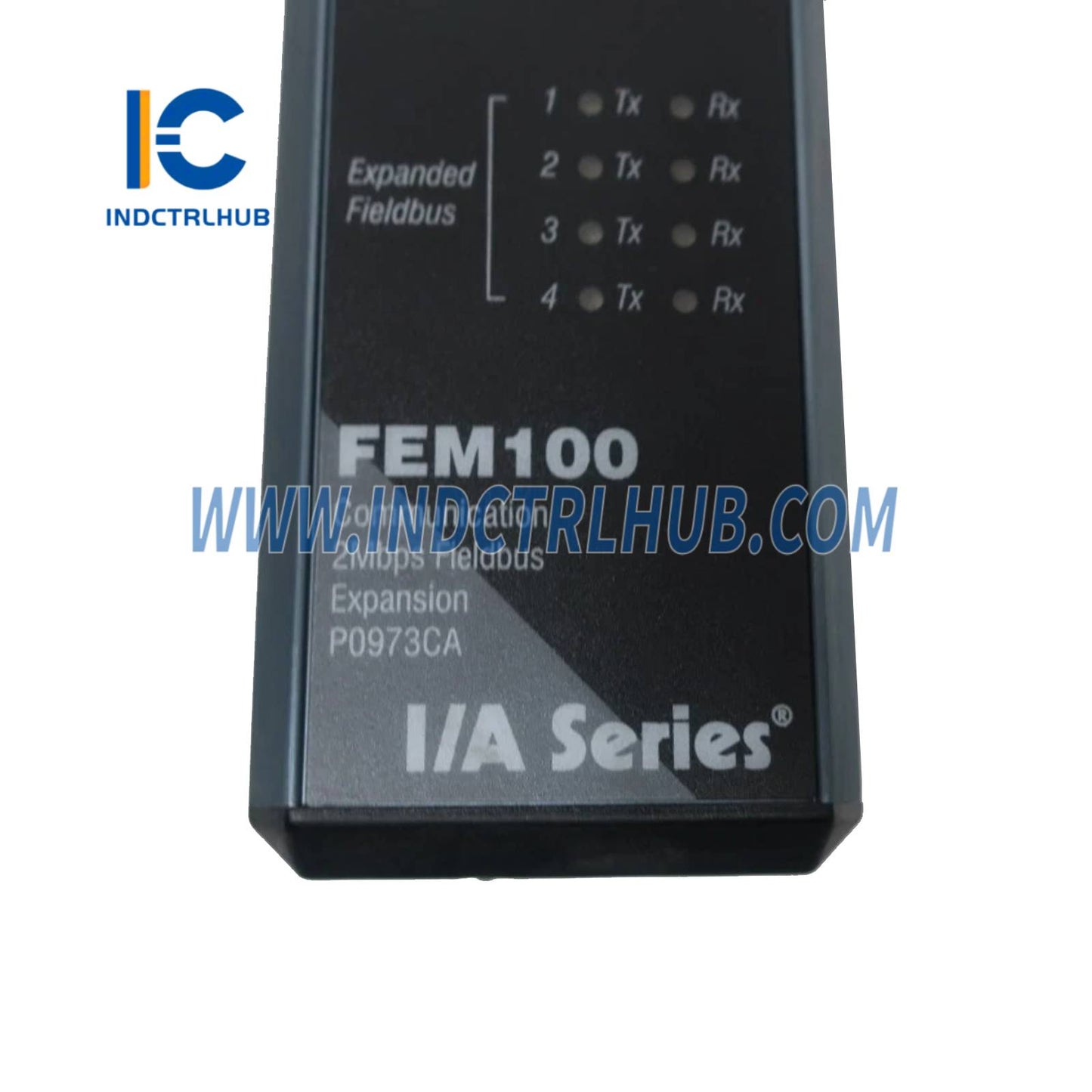

| Indikator LED | - Status operasional (daya, timer watchdog) - Transmit/receive HDLC untuk FCP270 - Transmit/receive HDLC untuk Fieldbus Ekspansi 1–4 |
| Kecocokan Baseplate | - Baseplate Dua Slot (P0973CG): Mendukung modul FEM100 saja; digunakan untuk peningkatan instalasi FCP270 yang ada - Baseplate Empat Slot (P0973CN): Mendukung dua FCP270, splitter/combiner serat optik, dan dua FEM100; digunakan untuk instalasi baru |
🌡️ Spesifikasi Lingkungan
| Parameter | Spesifikasi |
|---|---|
| Suhu Operasi | -20°C hingga +70°C (-4°F hingga +158°F) |
| Suhu Penyimpanan | -40°C hingga +85°C (-40°F hingga +185°F) |
| Kelembaban Relatif | 5% hingga 95% (tanpa kondensasi) (operasi dan penyimpanan) |
| Altitude | - Operasi: -300 hingga +3.000 m (-1.000 hingga +10.000 ft) - Penyimpanan: -300 hingga +12.000 m (-1.000 hingga +40.000 ft) |
| Kontaminasi | Kelas G3 (Keras) sesuai Standar ISA S71.04 (dengan pengujian sesuai Standar EIA 364-65, Kelas III) |
| Getaran | 0,75 g dari 5 hingga 500 Hz |
✅ Kepatuhan Regulasi
| Jenis Sertifikasi | Detail |
|---|---|
| Kompatibilitas Elektromagnetik (EMC) | - Arahan EMC Eropa 2004/108/EC - Memenuhi EN61326-1:2013 Kelas A Emisi dan Tingkat Imunitas Industri |
| Kepatuhan RoHS | Mematuhi Arahan RoHS Eropa Revisi 2011/65/EU |
| Keamanan Produk | - Terdaftar UL/UL-C untuk Kelas 1, Grup A–D, Divisi 2, kode suhu T5 sistem berbasis enclosure - Terdaftar UL/UL-C untuk suplai sirkuit komunikasi untuk lokasi berbahaya Kelas 1, Grup A–D (sesuai B0400FA) - Memenuhi persyaratan Kelas 2 sesuai National Electrical Code (NFPA No. 70) dan Canadian Electrical Code (CSA C22.1) - Arahan Tegangan Rendah Eropa 2006/95/EC - Arahan ATEX 94/9/EC: Bersertifikat DEMKO sebagai Ex nA IIC T4 untuk Zona 2, Grup IIC (sesuai B0400FA) |
| Sertifikasi Maritim | Disetujui Tipe ABS dan Sertifikasi Maritim Bureau Veritas untuk Kategori Lingkungan EC31 |
🔧 Fitur Tambahan
| Fitur | Detail |
|---|---|
| Instalasi | - Dipasang pada Baseplate Ekspansi Dua Slot (P0973CG) atau Empat Slot (P0973CN) - Hot-swappable (dapat dilepas/diganti tanpa mematikan daya) - Memerlukan pemasangan rel DIN vertikal |
| Kebutuhan Daya | - Tegangan Masukan: 21 hingga 26 V DC - Konsumsi: 2,2 W (maksimum) |
| Kalibrasi | Tidak memerlukan kalibrasi |
| Konektivitas Baseplate | - Baseplate Dua Slot: Termasuk koneksi kabel I/O redundan ke FCP270 (satu konektor untuk bus A dan B, atau keduanya dengan Fieldbus Splitter/Terminator RH926KW) - Baseplate Empat Slot: Mendukung dua FCP270 dan dua FEM100 dengan splitter/combiner serat optik |
| Perpanjangan Fieldbus | Mendukung modul FCM2F2/FCM2F4/FCM2F10 redundan untuk perpanjangan serat optik (hingga 2 km, 4 km, atau 10 km) untuk mendistribusikan FBM secara lokal atau jarak jauh |
📦 Informasi Pemesanan
| Bidang | Detail |
|---|---|
| Nomor Bagian | P0973CA |
| Komponen Terkait | - Baseplate Ekspansi Dua Slot: P0973CG - Baseplate Ekspansi Empat Slot: P0973CN - Fieldbus Splitter/Terminator: RH926KW (menggantikan P0926KW) - Modul Komunikasi Fieldbus: FCM2F2, FCM2F4, FCM2F10 - Prosesor Kompatibel: FCP270 |
| Dokumen PSS Terkait | - PSS 21H-1B9: Field Control Processor 270 (FCP270) - PSS 31H-2SOV: Ikhtisar Subsystem Seri 200 Standar - PSS 31H-2SBASPLT: Baseplate Seri 200 Standar - PSS 31H-2FCM: Modul Komunikasi Fieldbus, FCM2F2/FCM2F4/FCM2F10 |
