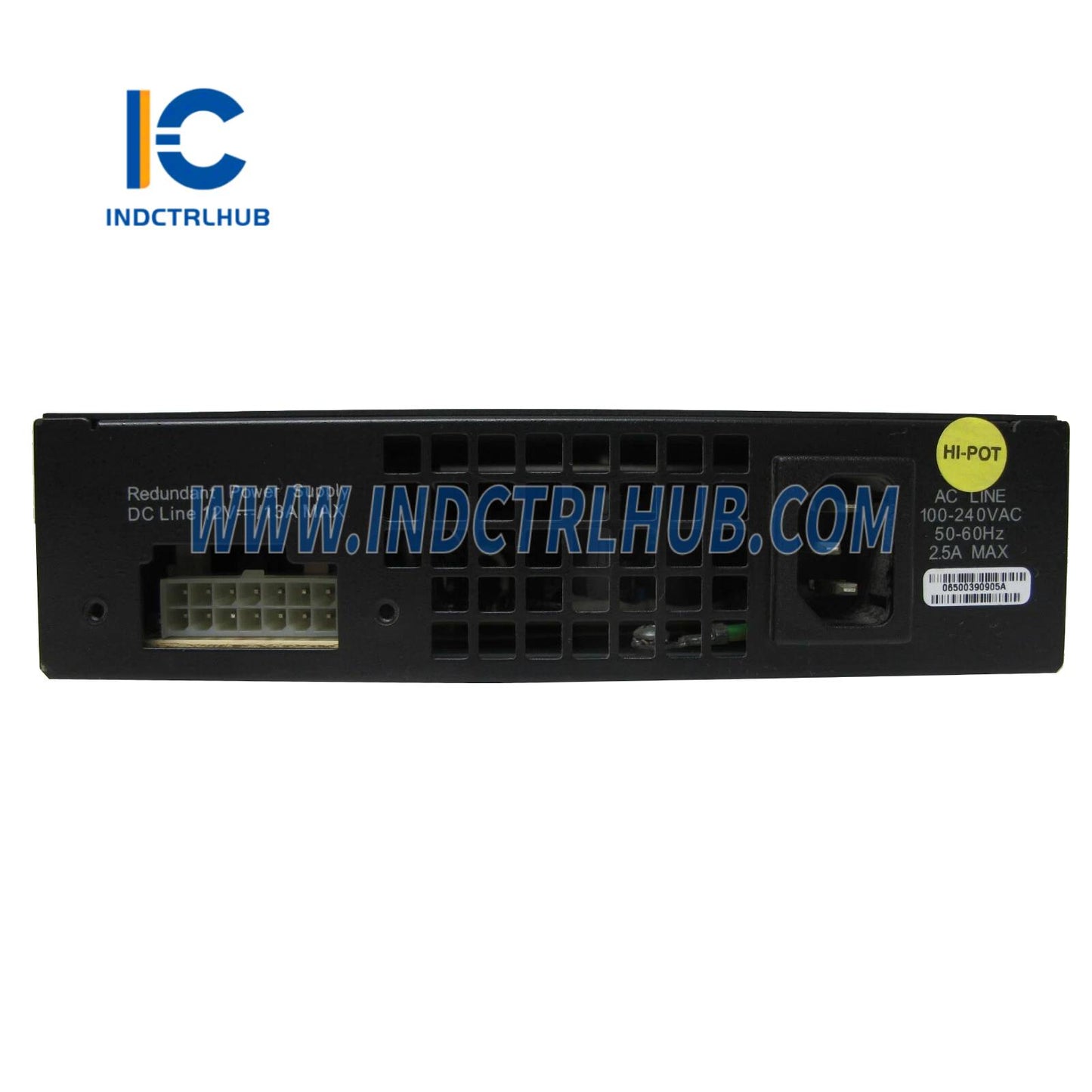

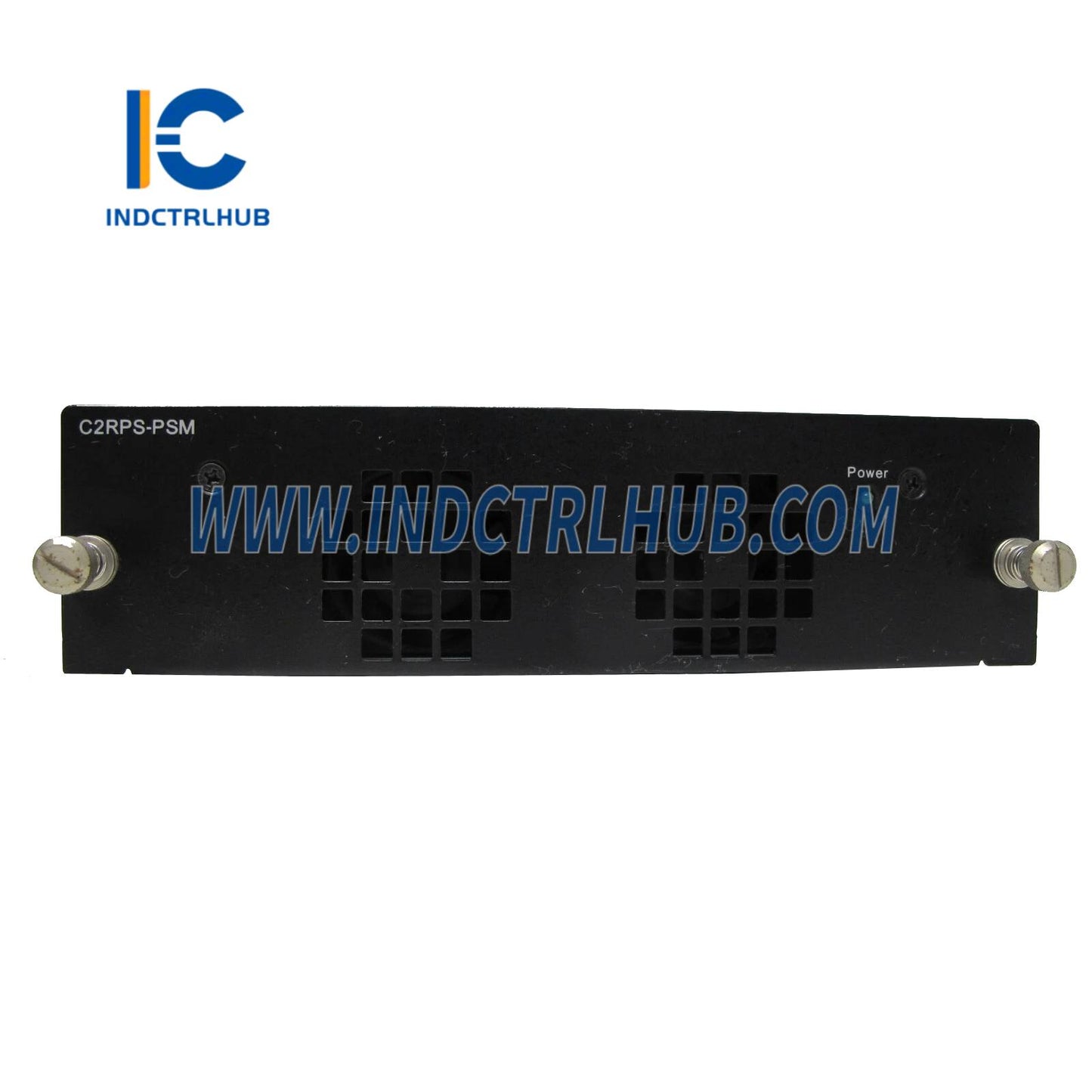

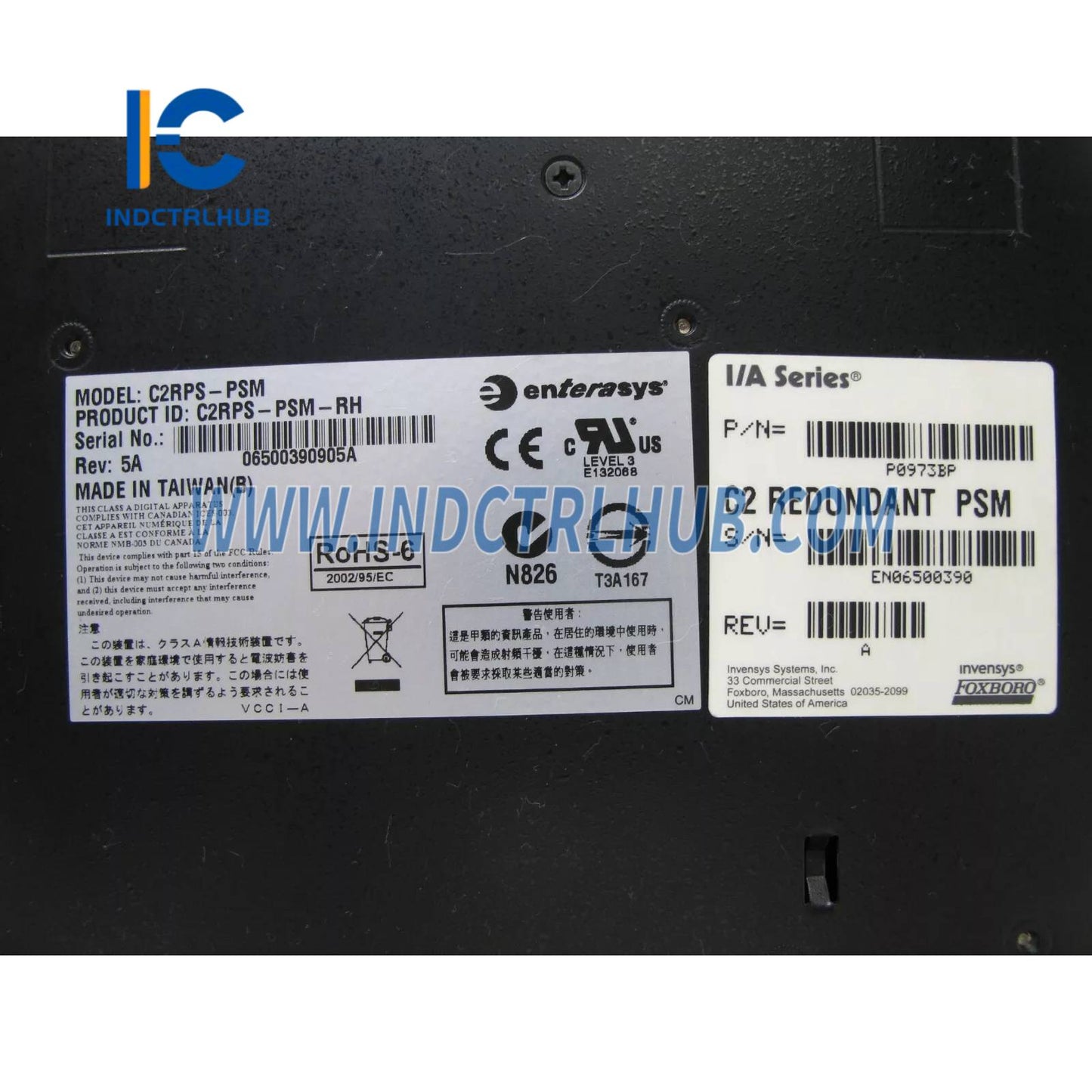

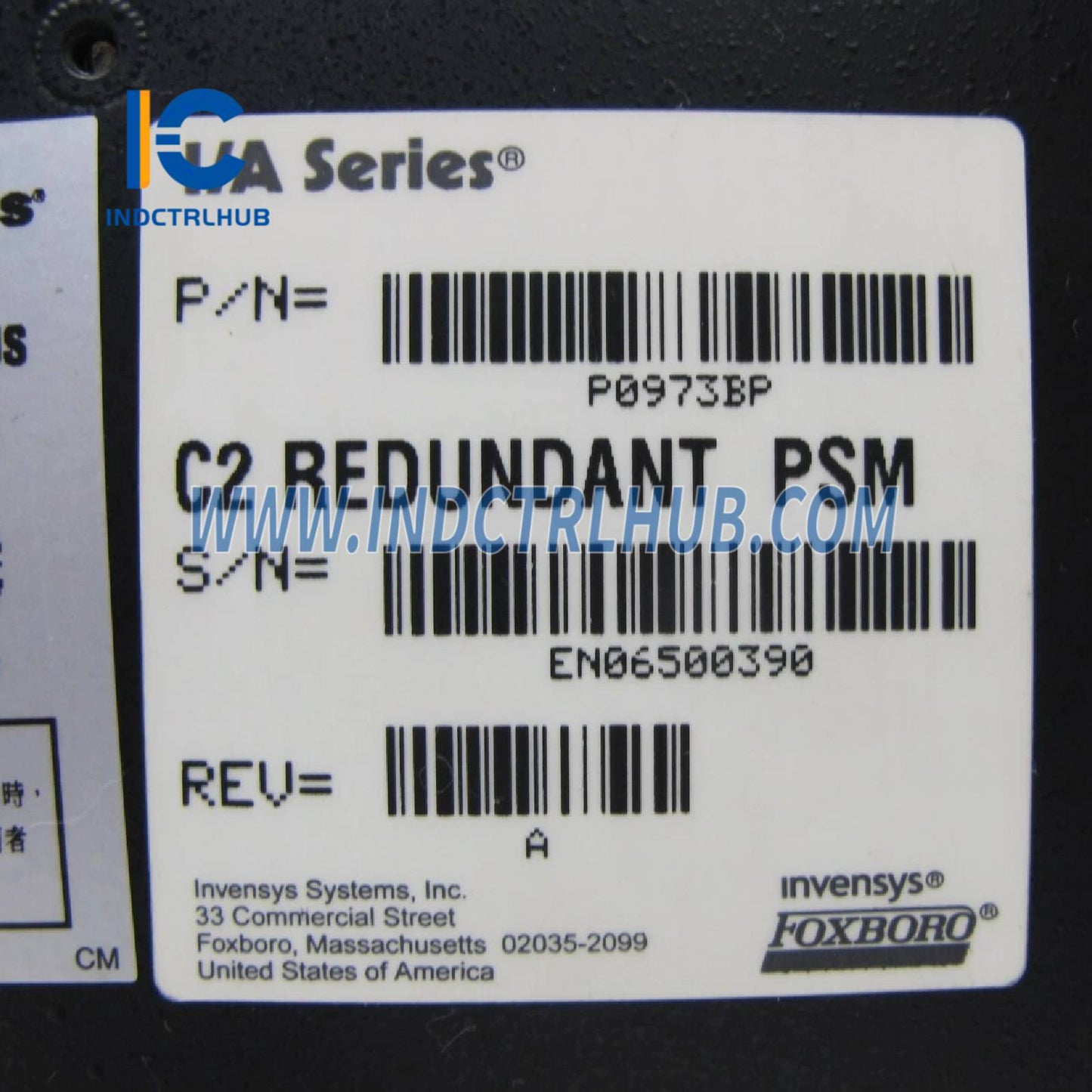

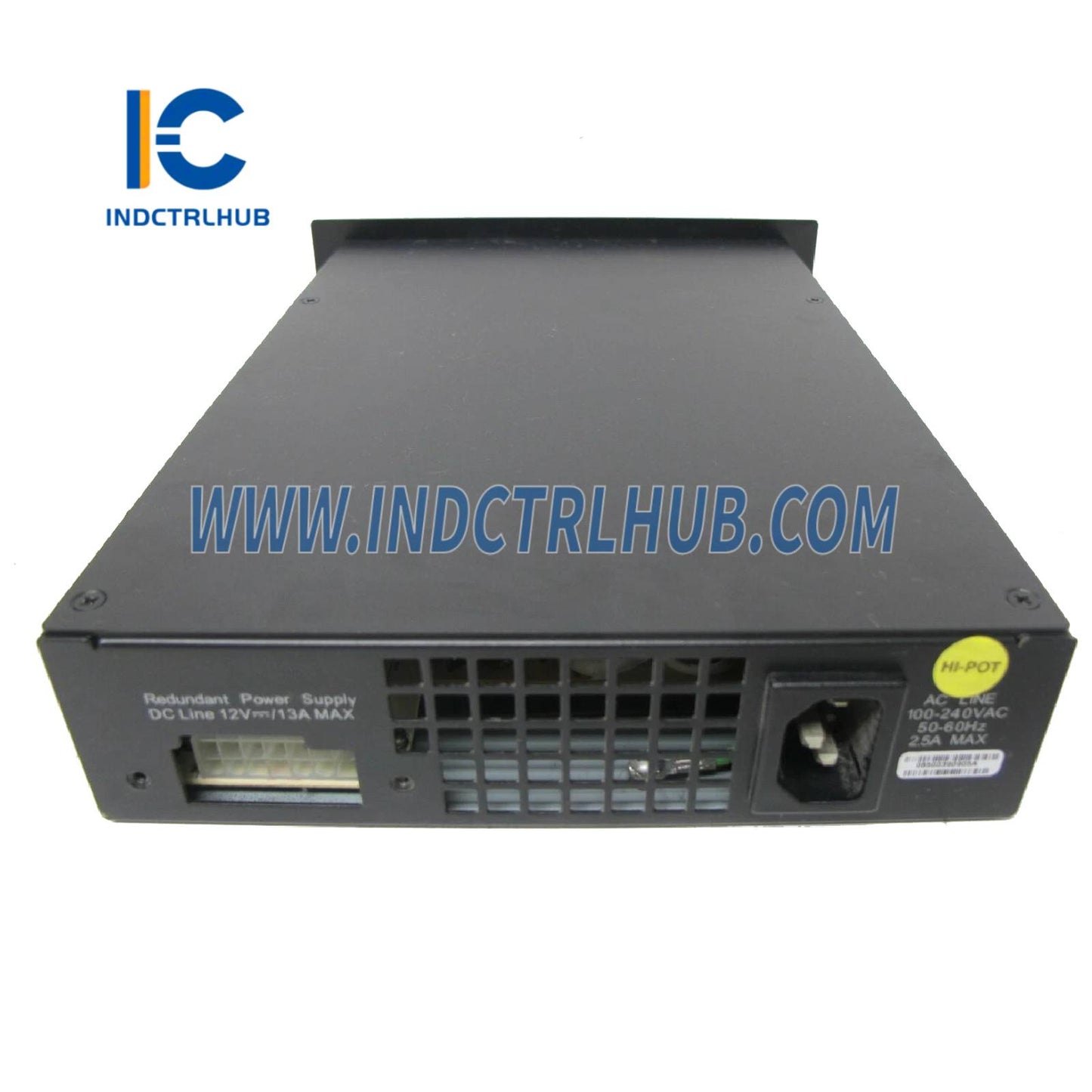

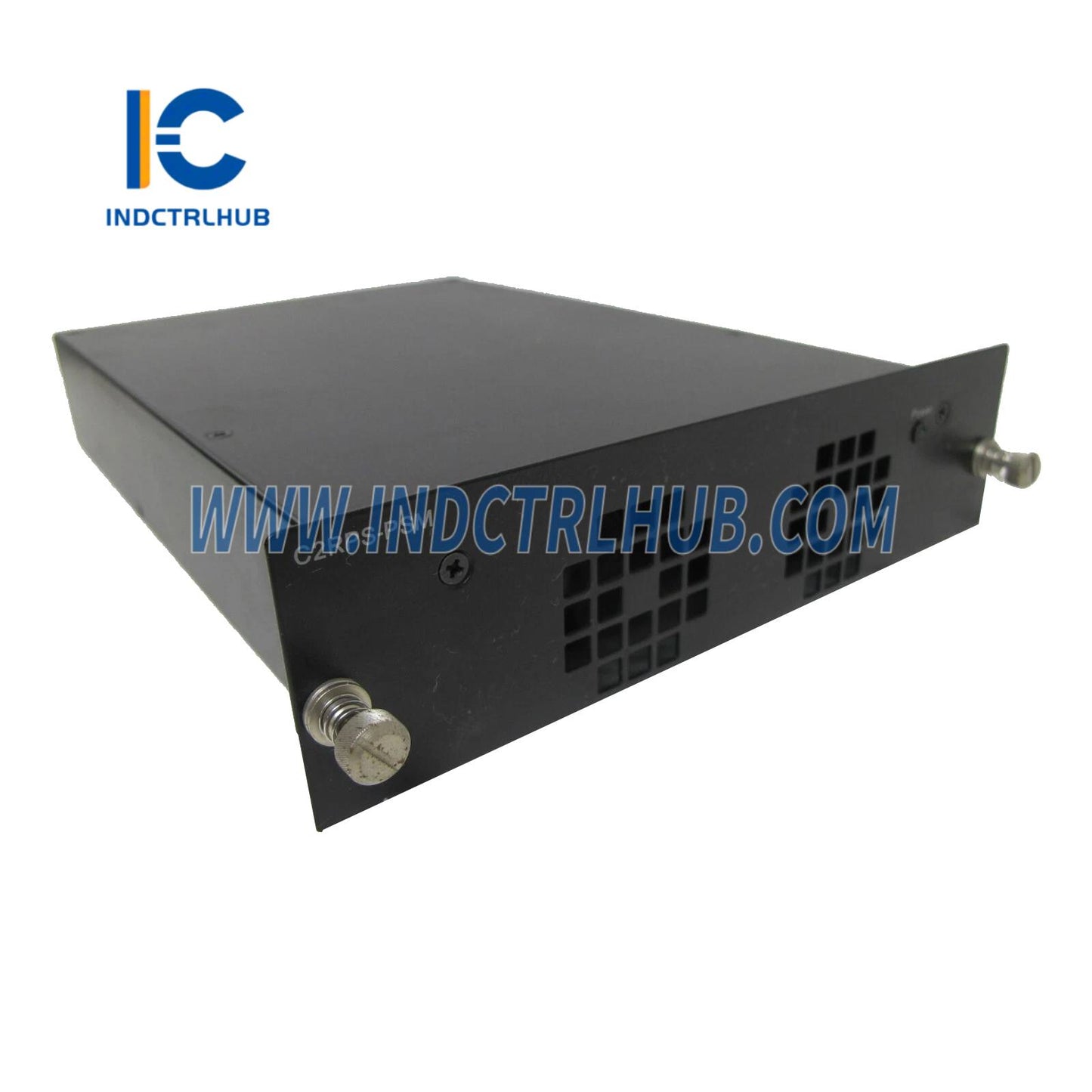

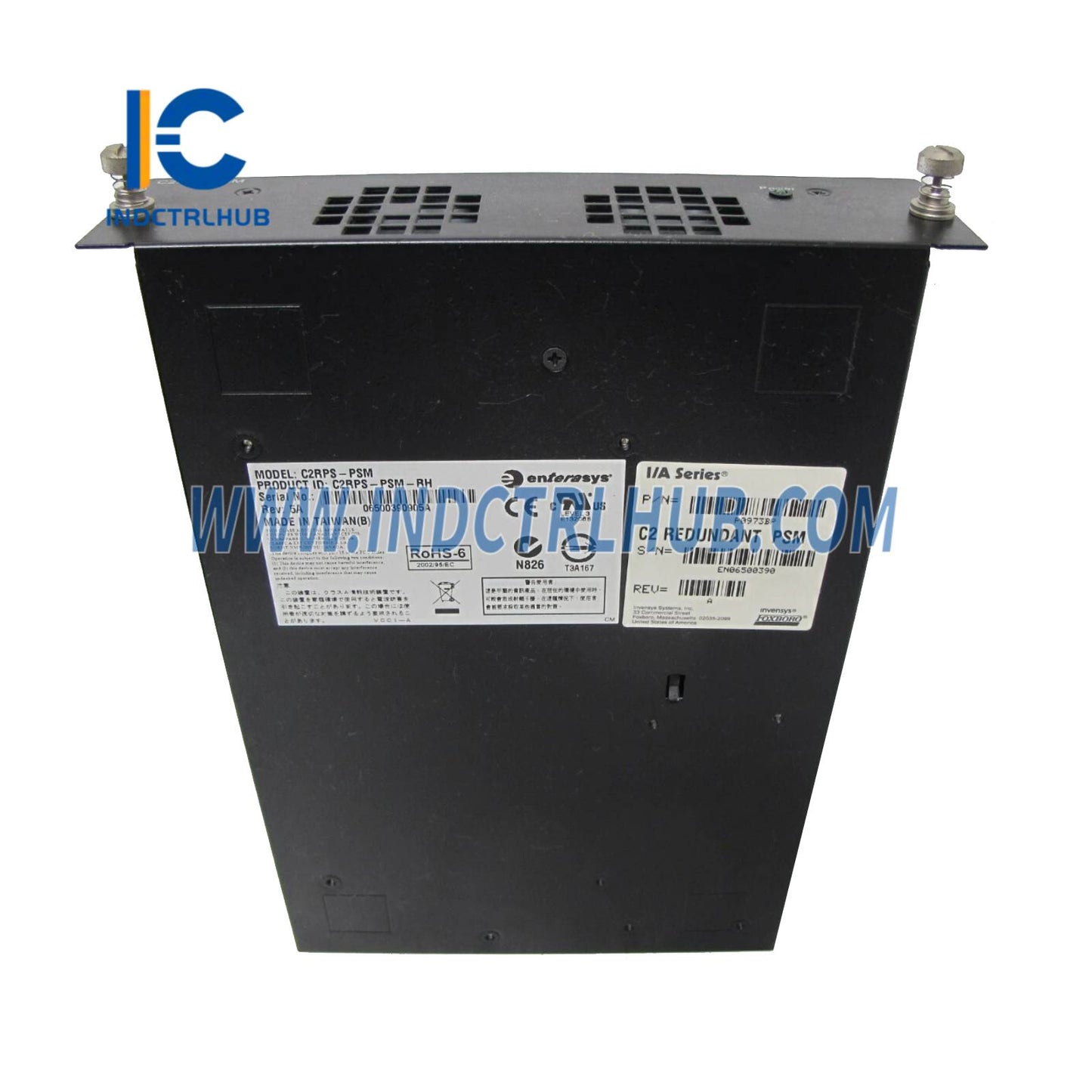

Parameter Produk untuk P0973BP (Catu Daya Redundan)
📘 Ikhtisar Produk
| Bidang | Detail |
|---|---|
| Produsen | Invensys (Foxboro) |
| Nomor Bagian | P0973BP |
| Jenis Produk | Catu Daya Redundan |
| Fungsi | Menyediakan daya redundan untuk switch terkelola dalam Jaringan Kontrol MESH untuk memastikan operasi tanpa gangguan selama pemadaman listrik |
| Kecocokan Sistem | Mendukung switch terkelola: P0973JM (24-Port Tembaga), P0973JN (24-Port Serat), P0973JP (8-Port Tembaga/8-Port Serat), P0973KJ (26-Gigabit SFP), P0973LK (24-Gigabit RJ-45) |
| Dokumen PSS Terkait | PSS 21H-7C3 B4 (Peralatan Ethernet Jaringan Kontrol MESH) |
⚙️ Spesifikasi Fungsional
| Fitur | Spesifikasi |
|---|---|
| Tujuan | Menyuplai daya redundan ke switch terkelola yang kompatibel, beroperasi paralel dengan catu daya internal switch |
| Output Daya | 102 W atau 156 W terus menerus |
| Rentang Input AC | 85–264 V AC, 47 hingga 63 Hz (auto-sensing) |
| Kecocokan Switch | - P0973JM: Switch Tembaga 24-Port Terkelola - P0973JN: Switch Serat 24-Port Terkelola - P0973JP: Switch Tembaga 8-Port/Serat 8-Port Terkelola - P0973KJ: Switch Port SFP 26-Gigabit Terkelola - P0973LK: Switch Port RJ-45 24-Gigabit Terkelola |
| Kecocokan Chassis | - P0973BM: Chassis catu daya redundan delapan slot (mendukung hingga delapan unit P0973BP) - P0973BN: Chassis catu daya redundan dua slot (mendukung hingga dua unit P0973BP) |
| Operasi | Mengambil alih beban penuh switch tanpa mempengaruhi operasi jaringan jika terjadi kehilangan daya AC atau kegagalan catu daya internal |
📏 Spesifikasi Fisik
| Fitur | Spesifikasi |
|---|---|
| Pemasangan | Dipasang dalam chassis catu daya redundan (P0973BM atau P0973BN); chassis mendukung pemasangan di meja, rak, atau rak 19 inci |
| Dimensi (Nominal) | - Tinggi: 19,6 cm (7,7 in) - Lebar: 5,2 cm (2,04 in) - Kedalaman: 25,7 cm (10,1 in) |
| Berat (Perkiraan) | 1,75 kg (3,85 lb) |
| Konstruksi | Dirancang untuk muat dalam chassis P0973BM (delapan slot) atau P0973BN (dua slot) untuk pemasangan rak atau meja |
🌡️ Spesifikasi Lingkungan
| Parameter | Spesifikasi |
|---|---|
| Suhu Operasi | 5°C hingga 40°C (41°F hingga 104°F) |
| Suhu Penyimpanan | -30°C hingga 73°C (-22°F hingga 164°F) |
| Kelembaban Relatif | 5% hingga 90% (tanpa kondensasi) (operasi dan penyimpanan) |
| Getaran | - IEC 68-2-36, IEC 68-2-6 (getaran) - IEC 68-2-29 (guncangan) - IEC 68-2-32 (jatuh) |
✅ Kepatuhan Regulasi
| Jenis Sertifikasi | Detail |
|---|---|
| Kompatibilitas Elektromagnetik (EMC) | - 47 CFR Parts 2 dan 15 - CSA C108.8 - 89/336/EEC - EN 55022, EN 61000-3-2, EN 61000-3-3, EN 55024 - AS/NZS CISPR 22 - VCCI V-3 (dengan pengujian menggunakan chassis P0973BM yang menampung delapan unit P0973BP) |
| Keamanan Produk | - UL 60950 - CSA C22.2 No. 60950 - 73/23/EEC - EN 60950 - IEC 60950 |
| Lokasi | Terdaftar UL/UL-C sebagai cocok untuk digunakan di lokasi biasa; memenuhi standar keselamatan biasa untuk bahaya kebakaran dan kejutan |
| Kontaminasi | Kelas G1 (Ringan) sesuai definisi dalam Standar ISA S71.04 |
🔧 Fitur Tambahan
| Fitur | Detail |
|---|---|
| Instalasi | Dipasang dalam chassis P0973BM atau P0973BN; membutuhkan celah 5,1 cm (2,0 in) di sisi dan belakang untuk ventilasi agar mencegah panas berlebih |
| Kecocokan | - Mendukung satu switch per unit P0973BP (hingga delapan switch dengan P0973BM, hingga dua dengan P0973BN) - Menjamin redundansi untuk switch kompatibel dalam Jaringan Kontrol MESH |
| Konfigurasi | Tidak memerlukan konfigurasi langsung; dikelola melalui antarmuka switch yang terhubung (aplikasi berbasis SNMP/RMON atau port konsol lokal) |
📦 Informasi Pemesanan
| Bidang | Detail |
|---|---|
| Nomor Bagian | P0973BP |
| Komponen Terkait | - Chassis Catu Daya Redundan: P0973BM (delapan slot), P0973BN (dua slot) - Switch Kompatibel: P0973JM, P0973JN, P0973JP, P0973KJ, P0973LK |
| Dokumen PSS Terkait | PSS 21H-7C3 B4 (Peralatan Ethernet Jaringan Kontrol MESH) |
