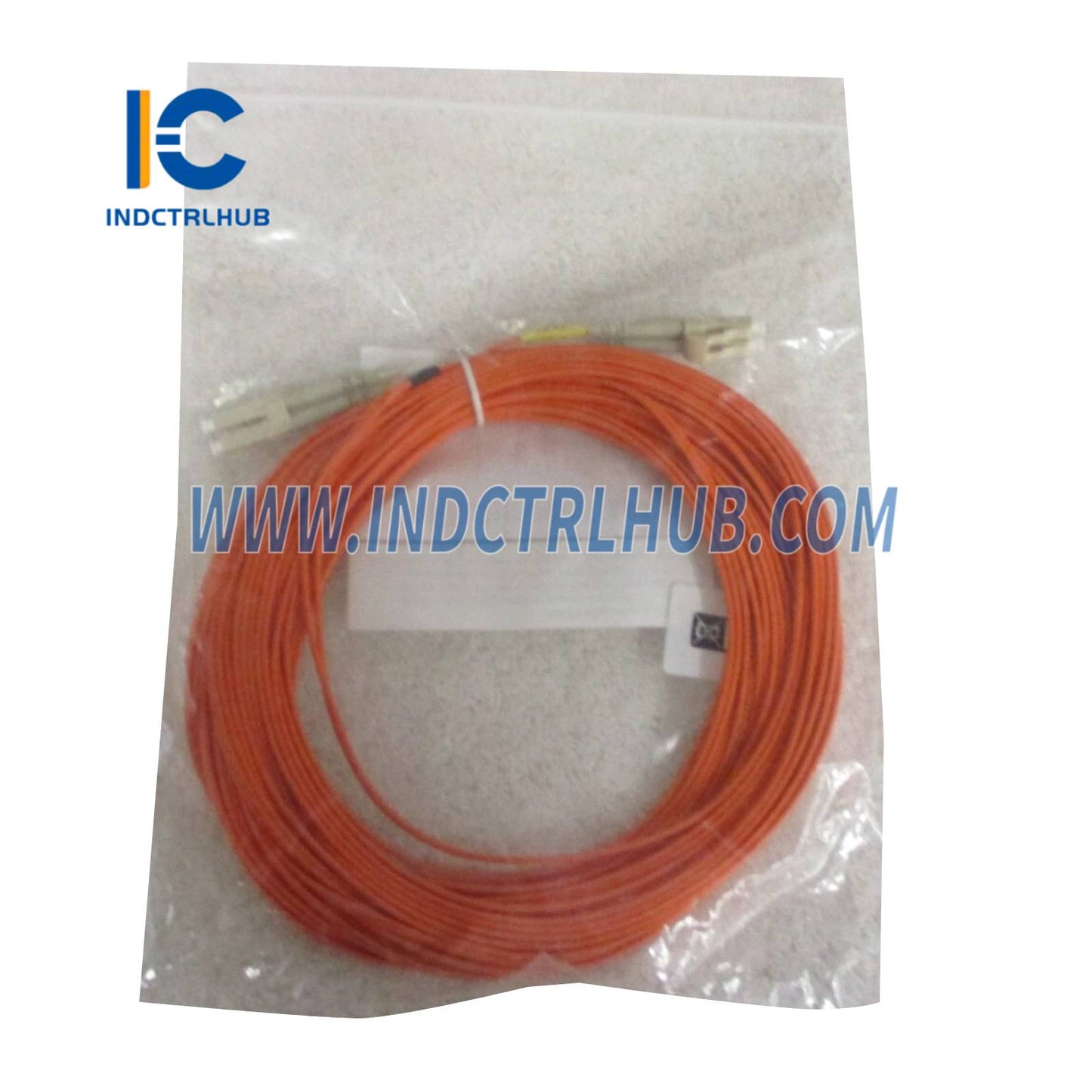

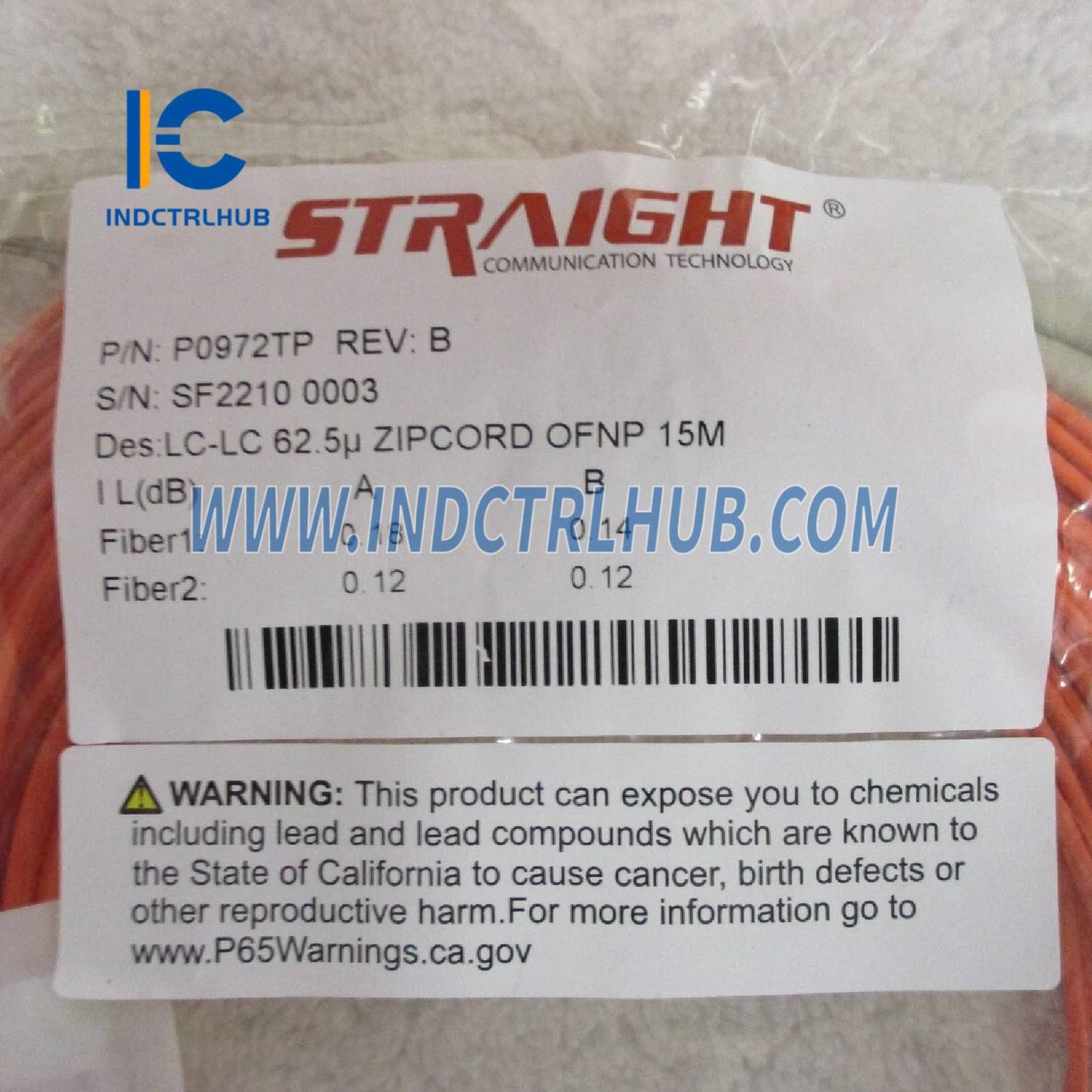

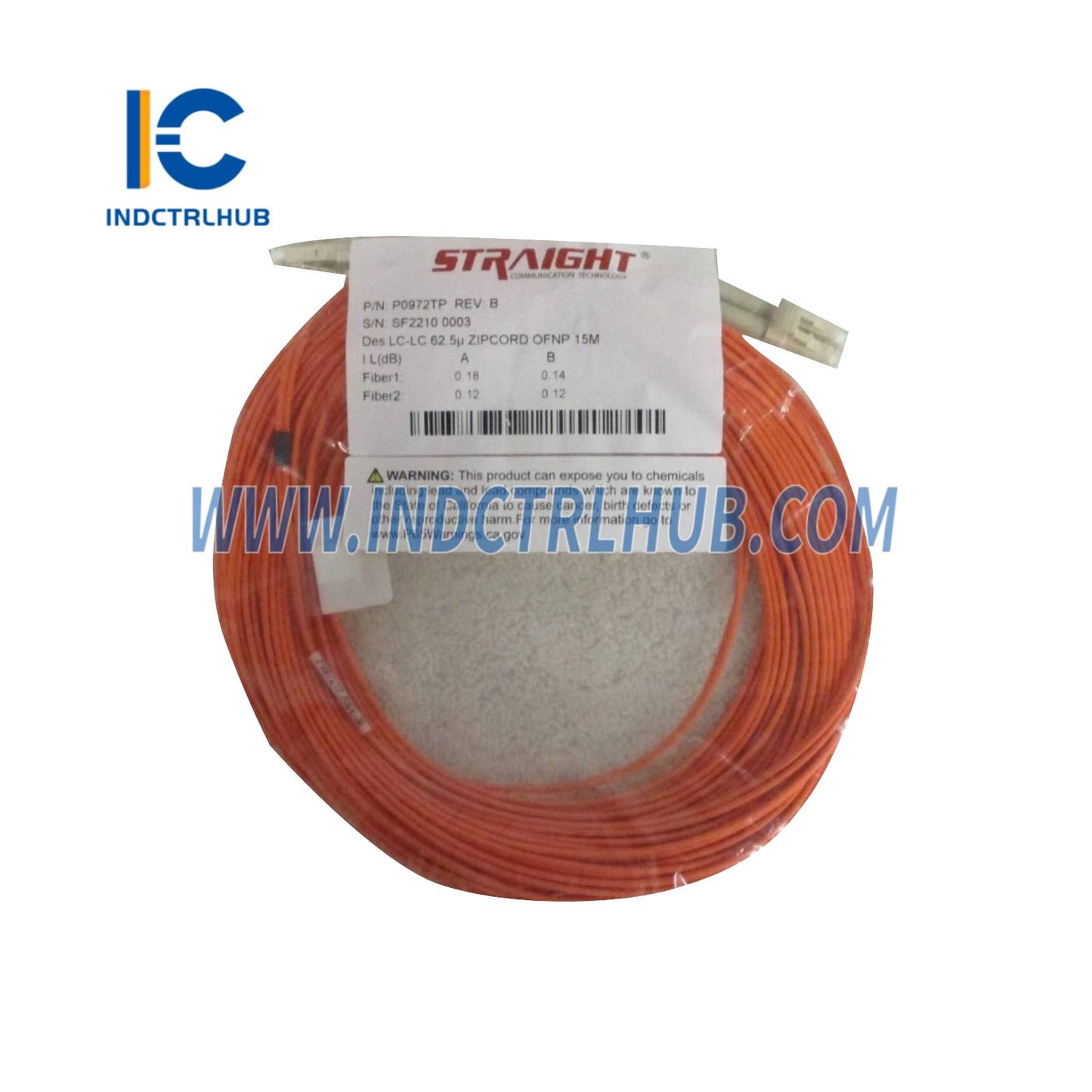

Parameter Produk untuk P0972TP (Kabel Serat Optik LC ke LC)
📘 Ikhtisar Produk
| Bidang | Detail |
|---|---|
| Produsen | Schneider Electric (Foxboro) |
| Nomor Bagian | P0972TP |
| Jenis Produk | Kabel Serat Optik LC ke LC |
| Fungsi | Menghubungkan Pengendali Elektrodinamik (EDC6000) ke komponen jaringan kontrol (misalnya, splitter/combiner, switch) |
| Kecocokan Sistem | EcoStruxure Foxboro DCS, Pengendali Elektrodinamik (EDC6000) |
| Dokumen PSS Terkait | PSS 41S-2EDC (EcoStruxure Foxboro DCS Pengendali Elektrodinamik) |
⚙️ Spesifikasi Fungsional
| Fitur | Spesifikasi |
|---|---|
| Tujuan | Memfasilitasi komunikasi Ethernet untuk jaringan kontrol EDC6000 (Saluran A dan B) dan komunikasi IED (Saluran C) |
| Kecocokan Jaringan | - Jaringan Kontrol Foxboro DCS (Saluran A dan B, redundan) - Protokol IEC 61850 dan Modbus TCP (Saluran C) |
| Standar Ethernet | 100Base-FX (tautan serat 100 Mbps, standar Ethernet IEEE 802.3) |
| Panjang Gelombang | 1310 nm (selaras dengan saluran serat optik EDC6000, halaman 6) |
| Dukungan Duplex | Mendukung komunikasi Ethernet half- dan full-duplex (halaman 6) |
| Mode Kabel | Multimode atau single mode (halaman 32) |
| Jarak Maksimum | Hingga 2000 m (6562 ft) untuk kabel multimode 50/125 μm atau 62.5/125 μm (halaman 6) |
| Konektor | LC ke LC (Lucent Connector) |
| Dukungan Diagnostik | Kompatibel dengan LED Status Tautan dan Status Aktivitas SFP untuk pemantauan tautan dan komunikasi (halaman 6) |
📏 Spesifikasi Fisik
| Fitur | Spesifikasi |
|---|---|
| Panjang | 15 m (49.2 ft) (halaman 32) |
| Jenis Serat | Multimode (50/125 μm atau 62.5/125 μm) atau single mode (halaman 6, 32) |
| Konektor | LC ke LC (halaman 32) |
| Bahan Kabel | Tidak ditentukan; kemungkinan kabel serat optik standar dengan jaket pelindung (misalnya, PVC atau LSZH) |
| Berat | Tidak ditentukan; diperkirakan ~0,3–0,5 kg (0,66–1,1 lb) berdasarkan kabel serat optik 15 m tipikal |
| Pemasangan | Tidak memerlukan pemasangan; kabel diarahkan antara EDC6000 dan komponen jaringan |
🌡️ Spesifikasi Lingkungan
| Parameter | Spesifikasi |
|---|---|
| Suhu Operasi | -20°C hingga +70°C (-4°F hingga +158°F) (selaras dengan EDC6000, halaman 39) |
| Suhu Penyimpanan | -40°C hingga +85°C (-40°F hingga +185°F) (selaras dengan EDC6000, halaman 39) |
| Kelembaban Relatif | 5% hingga 95% (tidak mengembun) (operasi dan penyimpanan, halaman 39) |
| Altitud Operasi | -300 m hingga +2.000 m (-1.000 ft hingga +6.500 ft) (halaman 39) |
| Getaran | 1 g (10 Hz hingga 150 Hz) (selaras dengan EDC6000, halaman 39) |
| Guncangan | 5 g (18 pulsa selama 11 ms masing-masing) (selaras dengan EDC6000, halaman 39) |
| Benturan | 10 g (6000 pulsa selama 16 ms masing-masing) (selaras dengan EDC6000, halaman 39) |
✅ Kepatuhan Regulasi
| Jenis Sertifikasi | Detail |
|---|---|
| EMC | - Mematuhi Arahan EMC Eropa 2014/30/EU - EN 61326-1 (Emisi Kelas A, Imunitas Industri) - EN 61000-6-5 (Imunitas untuk Lingkungan Pembangkit Listrik/Substation) (halaman 46) |
| Sertifikasi Maritim | - Bersertifikat Bureau Veritas Marine untuk Kategori Lingkungan EC31 - Bersertifikat Det Norske Veritas (DNV) untuk sistem kontrol dan pemantauan saat dipasang dalam enclosure G128 yang dimodifikasi dengan tepat (halaman 46, 49) |
| Keamanan Produk | - UL 61010-1, CSA C22.2 No. 61010-1, EN 61010-1:2010 + A1:2019 (standar keselamatan untuk peralatan listrik) (halaman 47) |
| Proposisi 65 | Mengandung bahan kimia (misalnya, timbal) yang diketahui oleh Negara Bagian California dapat menyebabkan kanker dan gangguan reproduksi (halaman 52) |
🔧 Fitur Tambahan
| Fitur | Detail |
|---|---|
| Instalasi | Menghubungkan EDC6000 ke splitter/combiner (misalnya, P0926AH) atau switch jaringan kontrol (misalnya, RH102AP, RH102AN) (halaman 32) |
| Kecocokan | - Kompatibel dengan modul SFP EDC6000 (SY-6038090, 100Base-FX) (halaman 48) - Mendukung koneksi ke splitter/combiner (RH972ZQ) atau switch (RH102AM, RH102AN, RH102AP) |
| Interoperabilitas | Mendukung antarmuka Ethernet serat optik 100 Mbps dengan isolasi listrik tinggi (halaman 6) |
📦 Informasi Pemesanan
| Bidang | Detail |
|---|---|
| Nomor Bagian | P0972TP |
| Komponen Terkait | - Splitter/Combiner: P0926AH, RH972ZQ (kabel LC-LC 0,25 m) - Switch Jaringan Kontrol: RH102AP, RH102AM, RH102AN - Modul SFP: SY-6038090 (100Base-FX) - Kabel Serat Optik Lainnya: P0972TN (3 m), P0972TR (MT-RJ ke LC), P0972TQ (50 m) (halaman 48) |
| Sertifikasi Maritim | Bersertifikat untuk lingkungan maritim saat dipasang dalam enclosure G128 yang dimodifikasi dengan tepat (hubungi kantor penjualan Schneider Electric untuk detail) (halaman 49) |
| Dokumen PSS Terkait | - PSS 41S-2S6KSWR: EcoStruxure Foxboro SCADA RTU Station, RTV, dan Perangkat Lunak RTU Connect Secure - PSS 41H-8S6KAOV: EcoStruxure Foxboro SCADA SCD6000 RTU Gambaran Arsitektur - B0780DW: Panduan Pengguna Perangkat Keras EcoStruxure Foxboro SCADA SCD6000 |
