Product Description

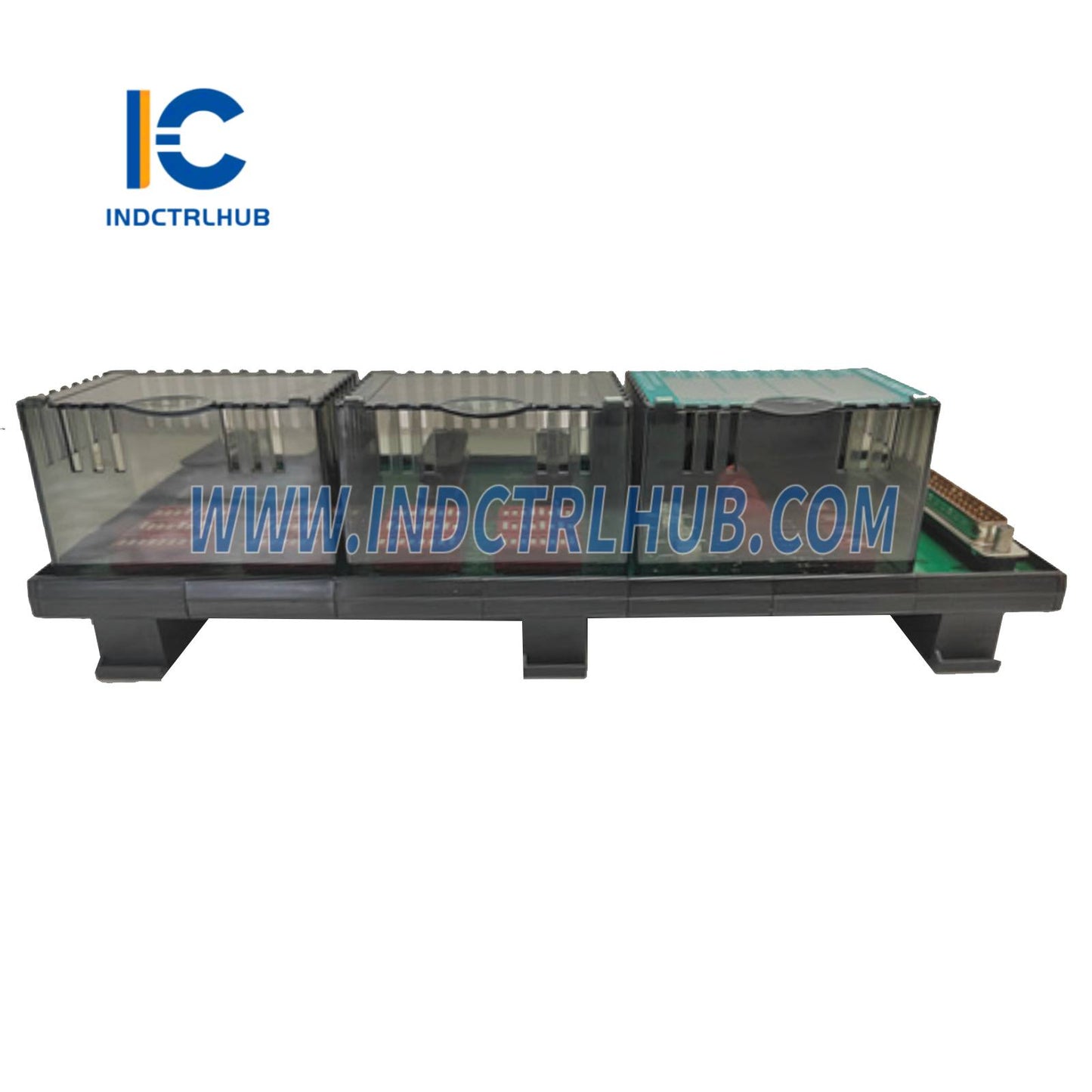

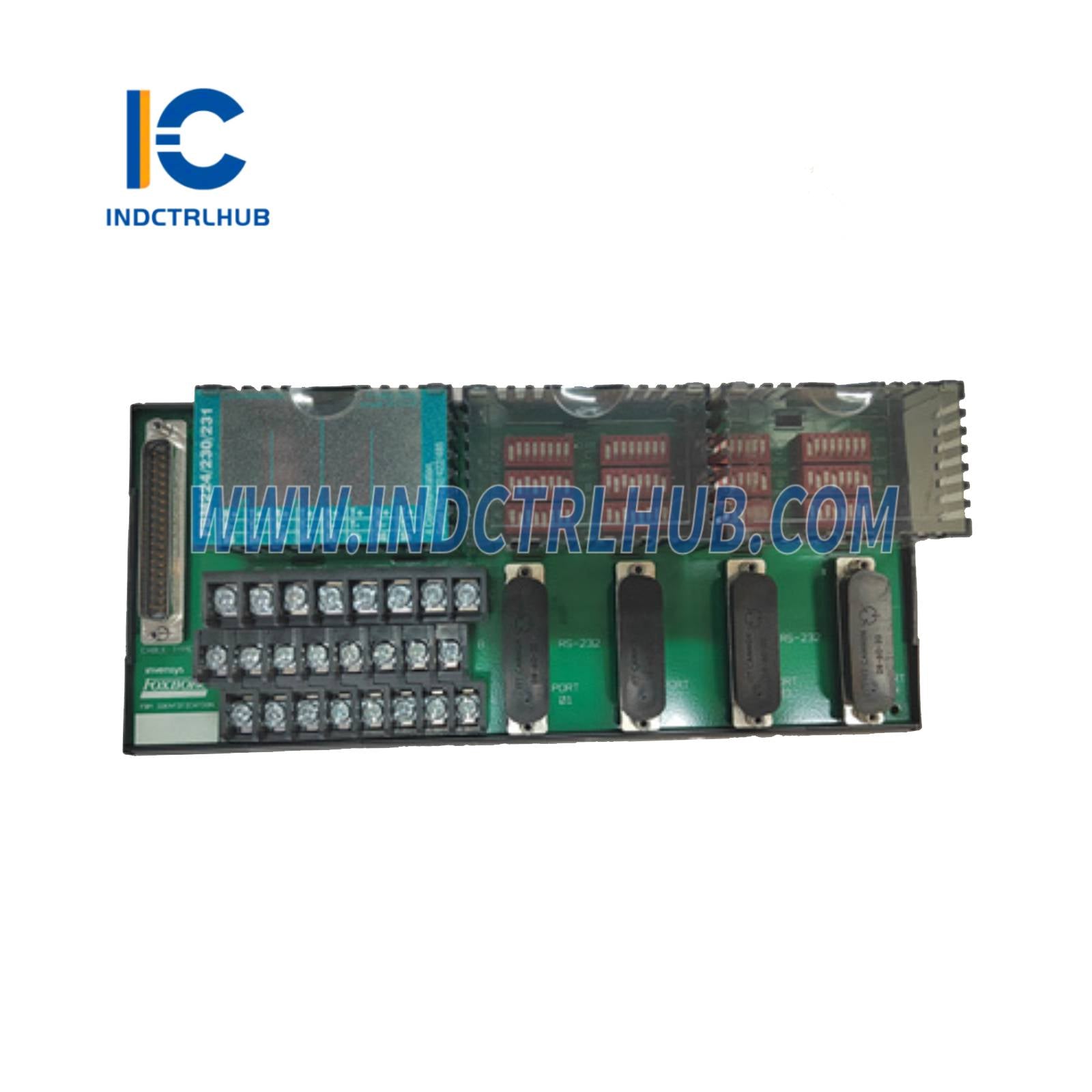

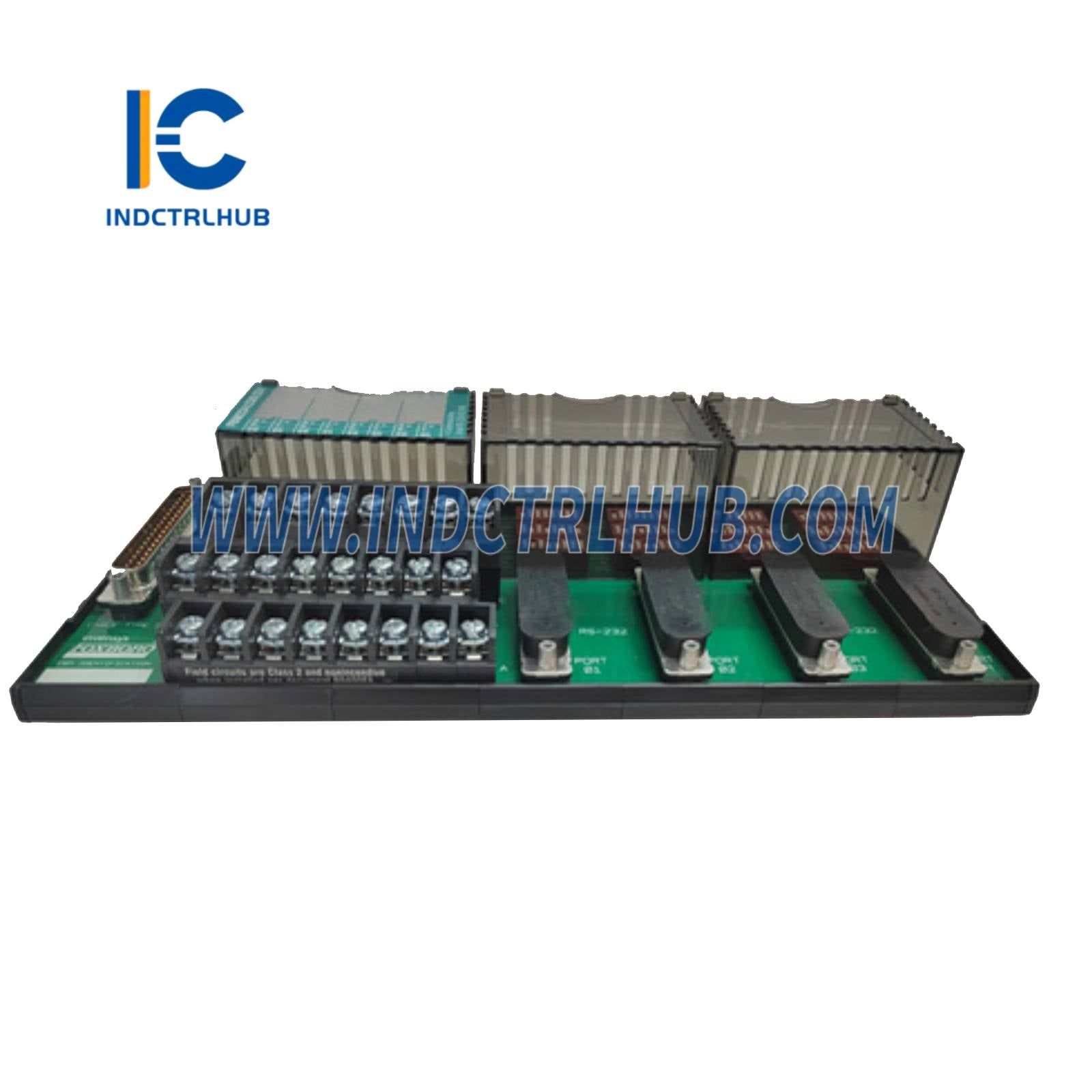

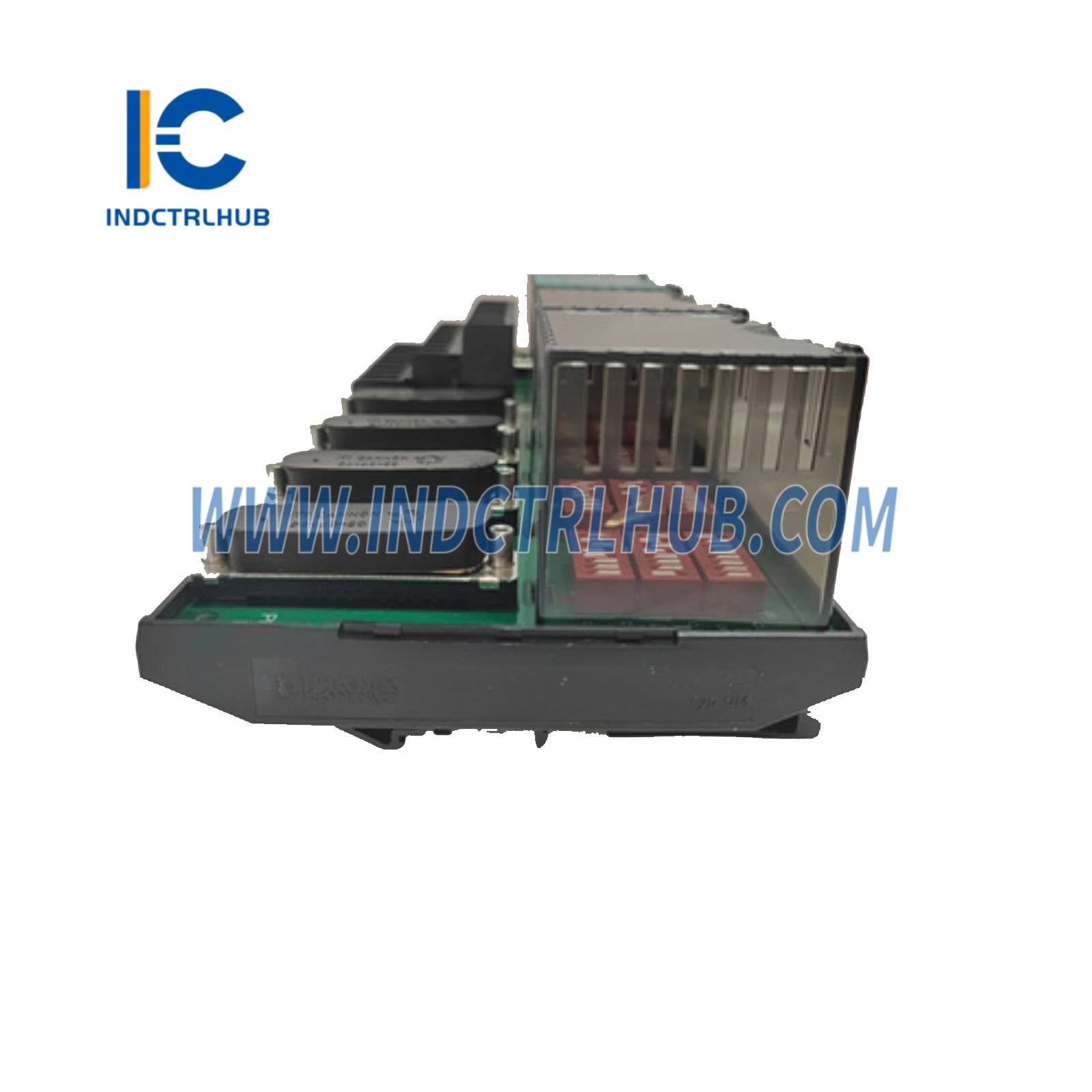

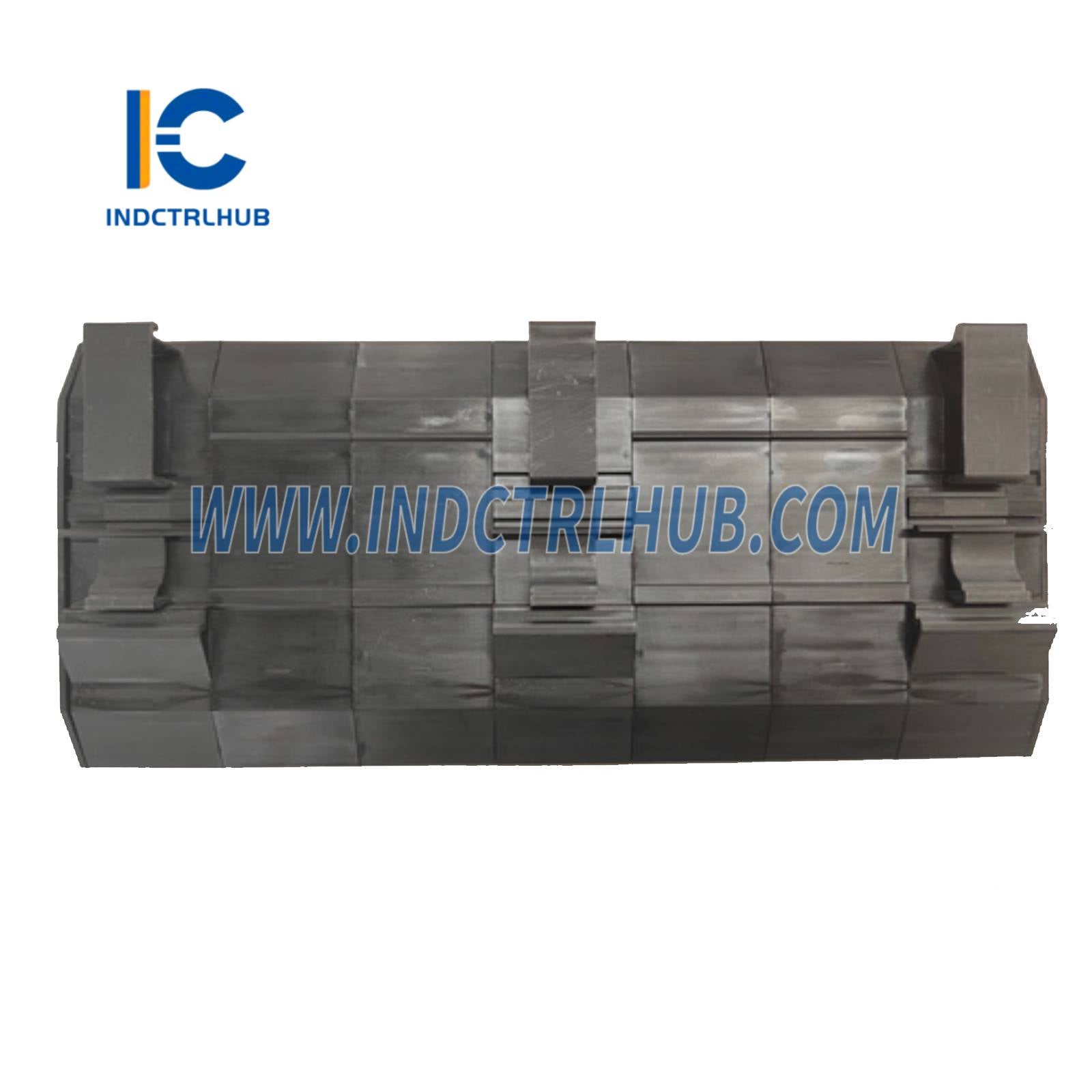

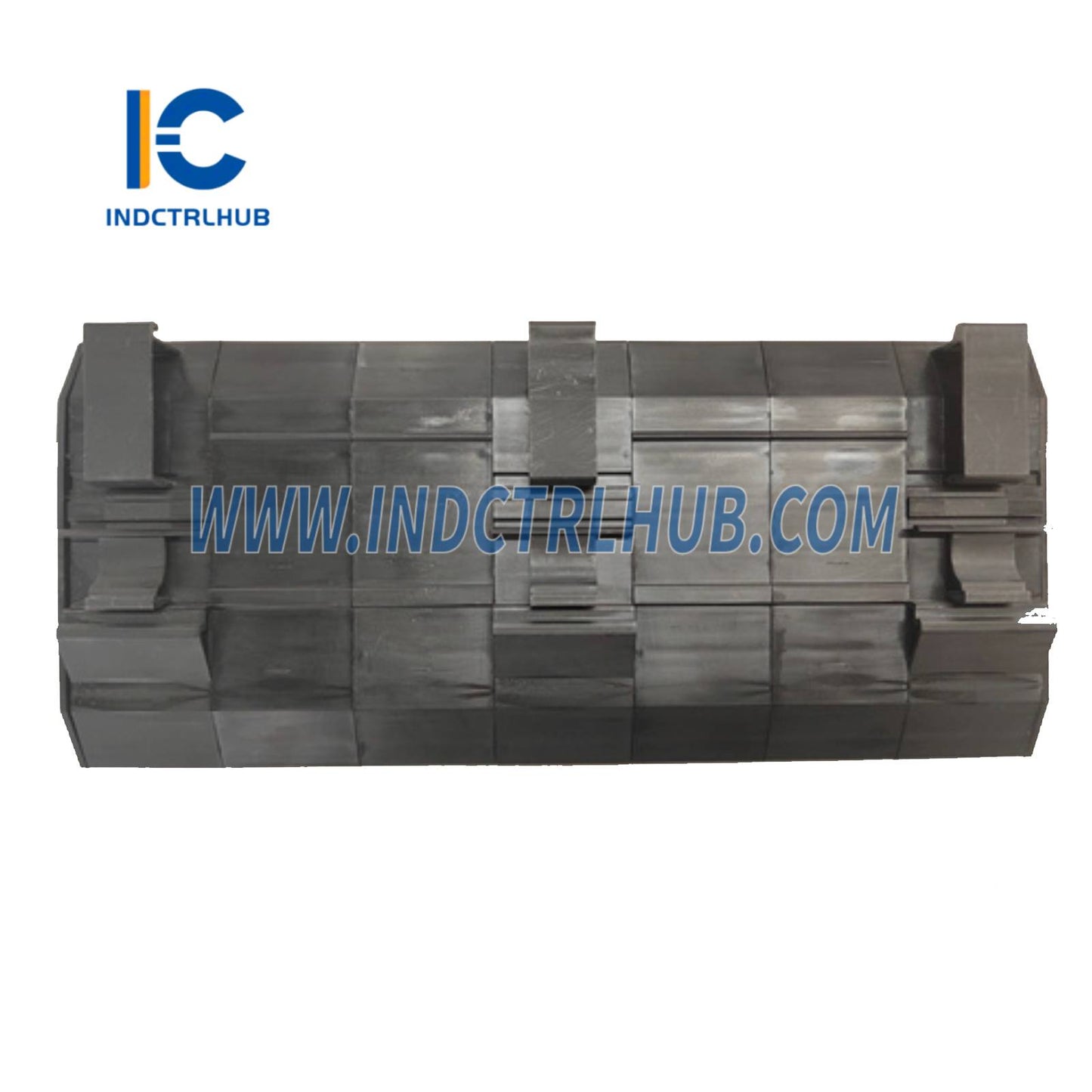

Parameter Produk untuk P0926PA (Perakitan Terminasi Ring Lug)
📘 Ikhtisar Produk
| Bidang | Detail |
|---|---|
| Produsen | Foxboro (oleh Schneider Electric) |
| Nomor Bagian | P0926PA |
| Jenis Produk | Perakitan Terminasi Ring Lug untuk Komunikasi Serial |
| Fungsi | Menghubungkan port serial baseplate FDC280 ke perangkat lapangan serial (RS-232, RS-422, RS-485) melalui kabel Tipe 5 |
| Kecocokan Sistem | Foxboro EcoStruxure DCS, khusus untuk Pengendali Perangkat Lapangan FDC280 |
| Dokumen PSS Terkait | PSS 41H-2FDC280 (Pengendali Perangkat Lapangan 280) |
⚙️ Spesifikasi Fungsional
| Fitur | Spesifikasi |
|---|---|
| Tujuan | Memfasilitasi komunikasi serial antara FDC280 dan perangkat lapangan |
| Protokol yang Didukung | - RS-232 (melalui kabel DB-25 ke perangkat/modem/konverter yang disediakan pelanggan) - RS-422 (komunikasi 4-kawat) - RS-485 (kabel tembaga berpasangan terpilin terlindung, pasangan konduktor tunggal) |
| Konfigurasi Port | Menghubungkan ke salah satu dari empat port serial pada FDC280 (setiap port dapat dikonfigurasi untuk RS-232, RS-422, atau RS-485) |
| Dukungan Perangkat | - Hingga 128 perangkat lapangan RS-485 di empat port (maks 32 perangkat per port) - Mendukung perangkat serial single-port dan dual-port |
| Kecocokan Kabel | - Menggunakan kabel Compact Tipe 5 (RH100HV, RH100HW, RH100HX, RH100HY, RH100HZ) untuk baseplate FDC280 ke perakitan terminasi - Kabel RS-232 untuk perangkat single-port (RH970XD, RH970WY, RH970XC, RH970WX) - Kabel Y RS-232 untuk FDC280 fault-tolerant ke perangkat single-port (RH100MM, RH100MN) |
| Kecepatan Transmisi | 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 baud |
| Karakteristik Protokol | Komunikasi asinkron, karakter 8-bit, paritas ganjil/genap/tanpa paritas, 1 atau 2 bit stop |
| Jenis Terminasi | Konektor ring lug untuk pemasangan aman pada kabel perangkat lapangan serial |
📏 Spesifikasi Fisik
| Fitur | Spesifikasi |
|---|---|
| Berat | Sekitar 363 g (0,8 lb) |
| Dimensi | - Tinggi: 111 mm (4,37 in) - Lebar: 216 mm (8,51 in) - Kedalaman: Tidak ditentukan (lihat Gambar 11, halaman 28) (perkiraan ~30–50 mm berdasarkan perakitan serupa) |
| Konstruksi | - Material: Kemungkinan PC dan ABS atau material tahan lama serupa (tidak ditentukan, disimpulkan dari material baseplate) - Ketahanan Api: UL94 V0 (diasumsikan berdasarkan baseplate) |
| Pemasangan | Biasanya dipasang dalam enclosure lapangan atau dekat perangkat lapangan serial; detail pemasangan spesifik tidak disediakan |

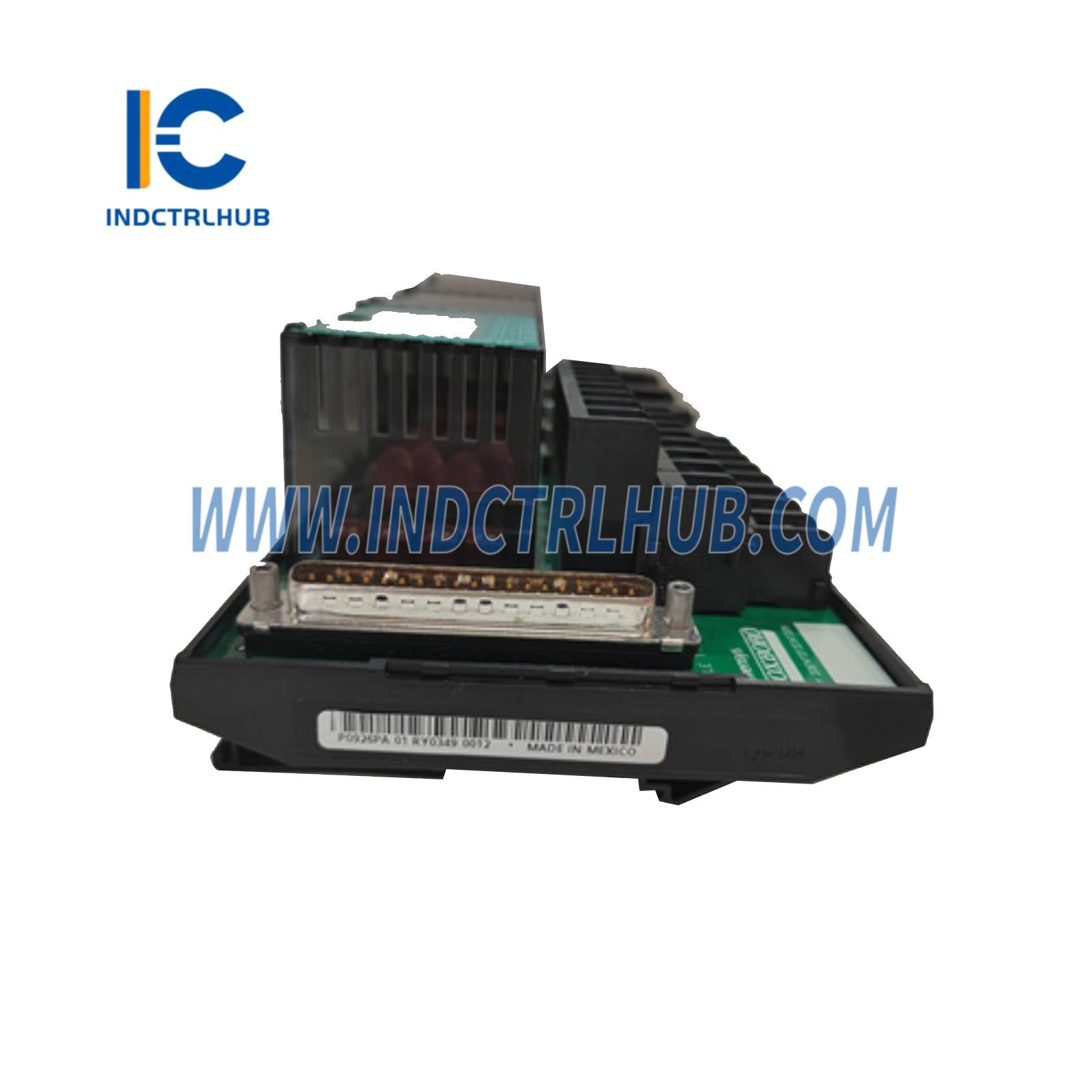

| Konektor | - Input: konektor tipe D 37-pin untuk kabel Tipe 5 dari baseplate FDC280 - Output: terminal ring lug untuk kabel perangkat serial |
| Kabel | - Kabel Tipe 5: 1,0 m (3,3 ft) hingga 5,0 m (16,4 ft) (lihat Tabel 1, halaman 23) - Kabel RS-232 (Single-port): 6 m (20 ft) atau 12 m (40 ft) (lihat Tabel 2, halaman 23) - Kabel Y RS-232 (Fault-tolerant): 6 m (20 ft) atau 12 m (40 ft) (lihat Tabel 3, halaman 23) |
🌡️ Spesifikasi Lingkungan
| Parameter | Spesifikasi |
|---|---|
| Suhu Operasi | -20 hingga +70°C (-4 hingga +158°F) (sesuai dengan baseplate FDC280, halaman 25) |
| Kelembaban Operasi | 5 hingga 95% (tanpa kondensasi) |
| Altitud Operasi | -300 hingga +3.000 m (-1.000 hingga +10.000 ft) |
| Suhu Penyimpanan | -40 hingga +70°C (-40 hingga +158°F) |
| Kelembaban Penyimpanan | 5 hingga 95% (tanpa kondensasi) |
| Altitud Penyimpanan | -300 hingga +12.000 m (-1.000 hingga +40.000 ft) |
| Kontaminasi | - Kelas G3 (keras) menurut ISA S71.04 (tidak berenclosure atau dipasang dalam enclosure) - Derajat polusi 2 menurut IEC 664-1 (dipasang dalam enclosure) |
✅ Kepatuhan Regulasi
| Jenis Sertifikasi | Detail |
|---|---|
| EMC | - Direktif EMC 2014/30/EU - Memenuhi: EN 61326-1 Kelas A Emisi dan Tingkat Imunitas Industri (sesuai dengan baseplate FDC280, halaman 24) |
| Keamanan Produk | - Terdaftar UL/UL-C untuk Kelas I, Grup A-D, Divisi 2; memenuhi persyaratan Kelas 2 (NFPA 70, CSA C22.1) saat dipasang sesuai B0400FA - Bersertifikat ATEX (DEMKO) Ex nA IIC T4 Gc untuk Zona 2 (menurut B0400FA) saat dipasang dalam enclosure yang sesuai |
| Kepatuhan RoHS | Mematuhi Direktif RoHS Eropa 2011/65/EU, termasuk amandemen 2015/863 dan 2017/2102 (sesuai dengan FDC280, halaman 19) |
| Proposisi 65 | Mengandung bahan kimia (misalnya, timbal) yang diketahui oleh California dapat menyebabkan kanker dan gangguan reproduksi (halaman 30) |
🔧 Fitur Tambahan
| Fitur | Detail |
|---|---|
| Kecocokan | Dirancang untuk port serial FDC280; mendukung konfigurasi simplex dan fault-tolerant (melalui kabel Y untuk perangkat single-port) |
| Instalasi | Menghubungkan ke baseplate FDC280 melalui konektor tipe D 37-pin dan kabel Tipe 5; terminal ring lug mengamankan kabel perangkat lapangan |
| Dukungan Fault-Tolerance | Mendukung konfigurasi FDC280 fault-tolerant dengan kabel Y RS-232 (RH100MM, RH100MN) untuk perangkat single-port |
| Perawatan | Memungkinkan pelepasan/penggantian modul FDC280 tanpa mengganggu koneksi serial ke perangkat lapangan |
📦 Informasi Pemesanan
| Bidang | Detail |
|---|---|
| Nomor Bagian | P0926PA (Perakitan Terminasi Ring Lug untuk Komunikasi Serial) |
| Komponen Terkait | - Modul FDC280: RH101FQ - Baseplate FDC280: RH101KF - Kabel Tipe 5: RH100HV, RH100HW, RH100HX, RH100HY, RH100HZ - Kabel RS-232: RH970XD, RH970WY, RH970XC, RH970WX - Kabel Y RS-232: RH100MM, RH100MN - Perakitan Terminasi Alternatif: RH926GH (Sekrup Kompresi) |
| Dokumen PSS Terkait | - PSS 41H-2FDC280: Pengendali Perangkat Lapangan 280 - B0400FA: Panduan Pengguna Subsystem Seri 200 Standar dan Kompak - B0700GQ: Panduan Pengguna FDC280 |
