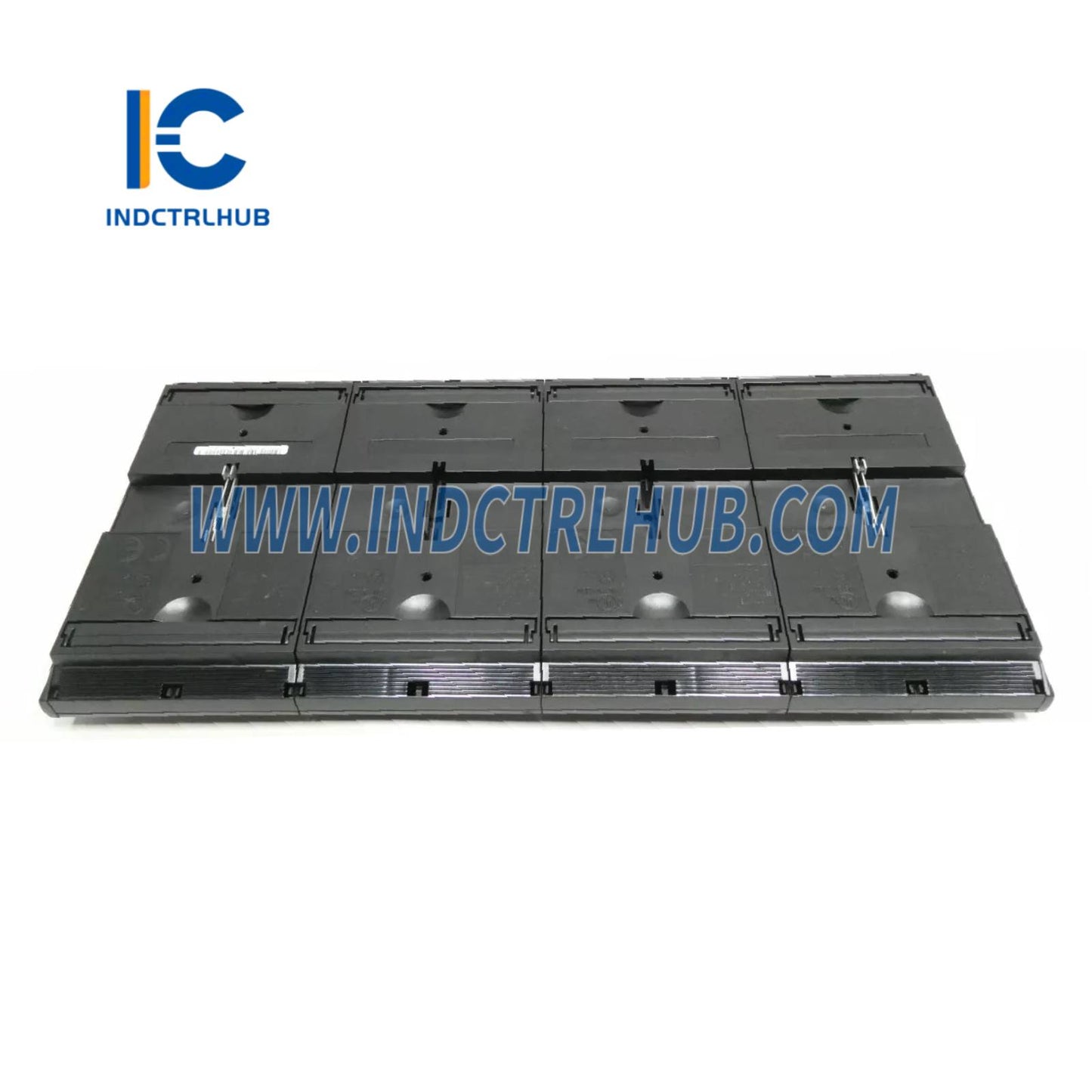

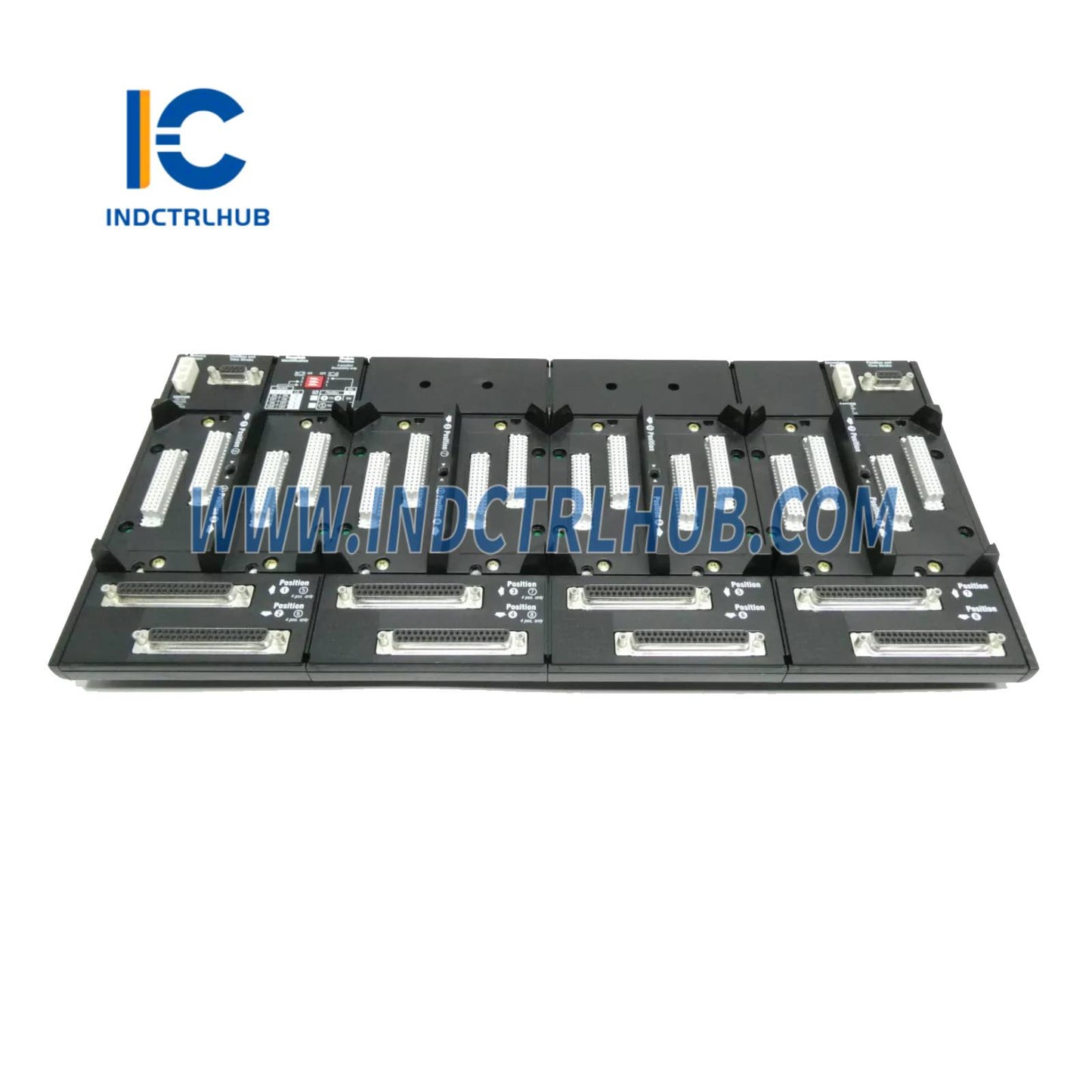

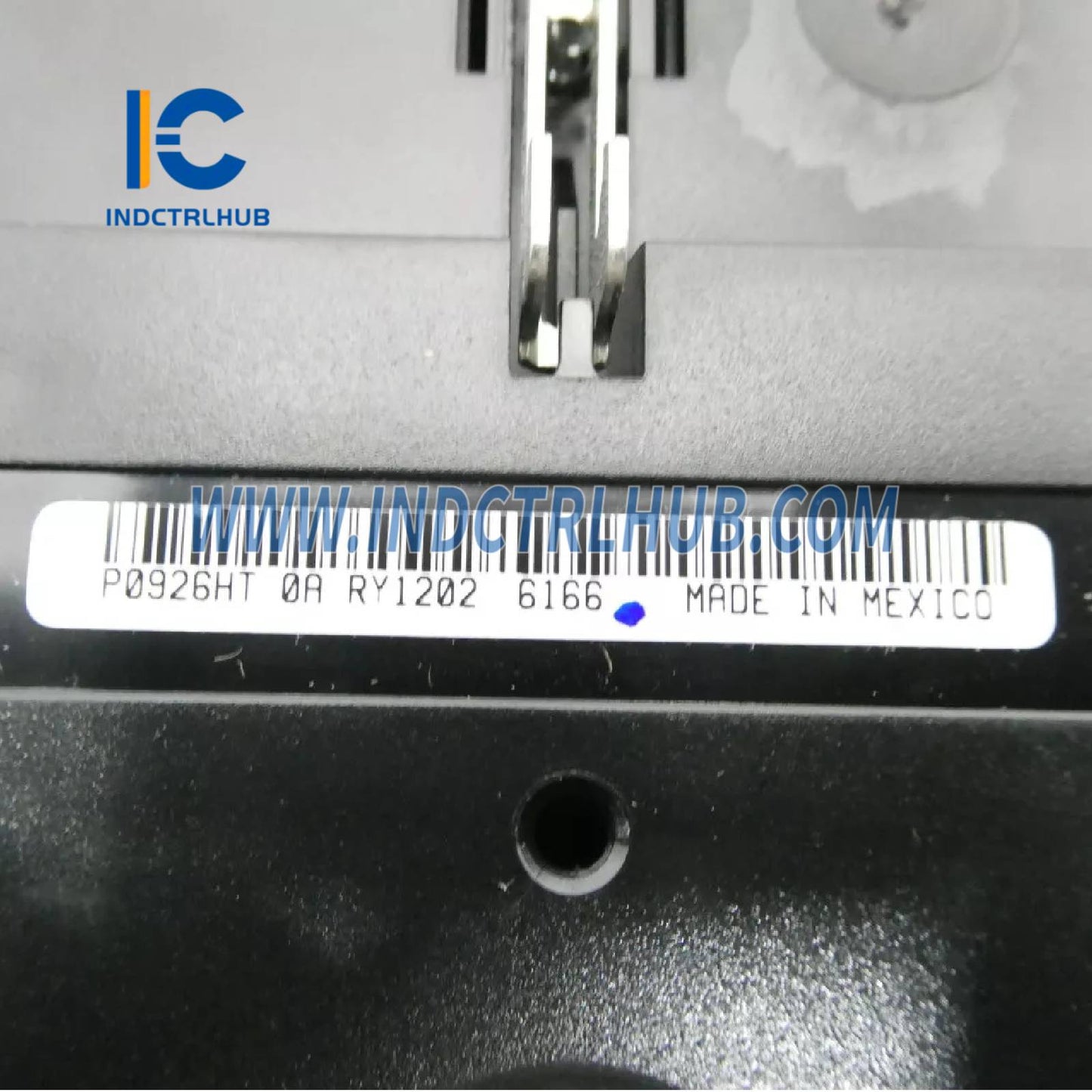

Parameter Produk untuk P0926HT (Baseplate Modular Vertikal 2-Posisi)
📘 Ikhtisar Produk
| Bidang | Detail |
|---|---|
| Produsen | Foxboro (oleh Schneider Electric) |
| Nomor Bagian | P0926HT (diasumsikan sebagai Baseplate Modular Vertikal 2-Posisi untuk FCP270) |
| Jenis Produk | Baseplate Modular 2-Posisi (Vertikal) |
| Fungsi | Menyediakan platform pemasangan dan backplane komunikasi untuk satu atau pasangan fault-tolerant dari FCP270 Field Control Processor yang tidak fault-tolerant |
| Kecocokan Sistem | Subsystem Seri Standar Foxboro Evo 200, mendukung modul FCP270 |
| Dokumen PSS Terkait | PSS 31H-2SBASEPLT |
⚙️ Spesifikasi Fungsional
| Fitur | Spesifikasi |
|---|---|
| Dukungan Modul | Mendukung satu modul (non-fault-tolerant) atau pasangan fault-tolerant dari modul FCP270 |
| Posisi Pemasangan | 2 posisi, dikunci khusus untuk FCP270 (mencegah pemasangan FBM/FCM/FEM) |
| ID Baseplate | Alamat hardwired sebagai baseplate 0 (tidak ada saklar DIP identifikasi baseplate) |
| Dukungan Fieldbus | Menghubungkan ke Fieldbus Modul 2 Mbps untuk komunikasi dengan baseplate lain |
| Dukungan Splitter | Menyediakan ruang pemasangan untuk splitter/combiner serat optik untuk pasangan FCP270 fault-tolerant |
| Koneksi Daya | Konektor daya DC 24 V primer dan sekunder untuk catu daya redundan |
| Interkoneksi Fieldbus | Mendukung Fieldbus Modul A/B melalui kabel twisted-pair terlindung; kompatibel dengan splitter/terminator (misalnya, P0916RB, P0926KW, P0926KZ, P0926LC) |
| Kemampuan Ekspansi | Dapat ditambahkan ke pengelompokan baseplate yang ada atau baru untuk peningkatan sistem |
| Topologi Komunikasi | Mendukung bus serial HDLC 2 Mbps redundan untuk komunikasi antar baseplate |
📏 Spesifikasi Fisik
| Fitur | Spesifikasi |
|---|---|
| Pemasangan | Pemasangan rel DIN vertikal (tidak terisolasi, didukung secara mekanis); pemasangan rak tidak berlaku untuk konfigurasi vertikal |
| Dimensi | - Baseplate 2-Posisi: Dimensi spesifik tidak tercantum, tetapi mirip dengan baseplate vertikal 2-posisi lainnya (lihat Gambar 10 untuk tata letak vertikal) - Perkiraan ~124 mm tinggi, ~150–200 mm lebar, ~50–75 mm kedalaman (perkiraan dari Gambar 10) - Ruang untuk modul FCP270 diperlukan (sesuai PSS 21H-1B9) |
| Massa | Perkiraan ~0,3–0,5 kg (berdasarkan 0,91 kg untuk baseplate 8-posisi; 2-posisi lebih kecil) |
| Bahan | PC dan ABS, tingkat inflamabilitas UL94 V0 |
| Warna | Hitam |
| Pengikat Rel DIN | 2–4 pengikat (tergantung ukuran baseplate, tipikal untuk 2-posisi) |
| Kabel | - Kabel Daya: 0,4 m (16 in) hingga 2,1 m (7 ft) - Kabel Fieldbus Modul: 0,125 m (5 in) hingga 60 m (198 ft), panjang total yang diizinkan 60 m (198 ft) |
| Konektor | - Konektor berlabel untuk Fieldbus Modul A/B, daya, dan strobe waktu opsional - Panduan modul memastikan pemasangan FCP270 yang benar |
🌡️ Spesifikasi Lingkungan
| Parameter | Spesifikasi |
|---|---|
| Suhu Operasi | -20 hingga +70°C (-4 hingga +158°F) |
| Kelembaban Operasi | 5 hingga 95% (tanpa kondensasi) |
| Altitud Operasi | -300 hingga +3.000 m (-1.000 hingga +10.000 ft) |
| Suhu Penyimpanan | -40 hingga +70°C (-40 hingga +158°F) |
| Kelembaban Penyimpanan | 5 hingga 95% (tanpa kondensasi) |
| Altitud Penyimpanan | -300 hingga +12.000 m (-1.000 hingga +40.000 ft) |
| Kontaminasi | Kelas G3 (keras) sesuai ISA S71.04 (tanpa enclosure atau dipasang enclosure); Tingkat polusi 2 sesuai IEC 664-1 |
✅ Kepatuhan Regulasi
| Jenis Sertifikasi | Detail |
|---|---|
| EMC | Memenuhi Arahan EMC Eropa 89/336/EEC; memenuhi: - EN 50081-2 (Emisi) - EN 50082-2 (Imunitas) - EN 61326 Lampiran A (Industri) - CISPR 11 Kelas A - IEC 61000-4-2 (ESD: ±4 kV kontak, ±8 kV udara) - IEC 61000-4-3 (Radiasi: 10 V/m, 80–1000 MHz) - IEC 61000-4-4 (EFT: ±2 kV pada I/O, daya DC, komunikasi) - IEC 61000-4-5 (Surge: ±2 kV daya, ±1 kV I/O, komunikasi) - IEC 61000-4-6 (Konduksi: 3 V rms, 150 kHz–80 MHz) - IEC 61000-4-8 (Magnetik: 30 A/m, 50/60 Hz) |
| Keamanan Produk | - Terdaftar UL/UL-C untuk Kelas I, Grup A-D, Divisi 2, T4; memenuhi persyaratan Kelas 2 (NFPA 70, CSA C22.1) - Bersertifikat ATEX (DEMKO) Ex nA IIC T4 Gc untuk Zona 2 (sesuai B0400FA) |
| Sertifikasi Maritim | Sertifikasi Maritim Bureau Veritas untuk Kategori Lingkungan EC11 |
| Kondisi Penggunaan | Sesuai Panduan Pengguna Subsystem Seri Standar dan Kompak 200 (B0400FA) |
🔧 Fitur Tambahan
| Fitur | Detail |
|---|---|
| Penempatan Modul | - FCP270 hanya di posisi yang dikunci - Non-redundan: 1 FCP270 di posisi 1 atau 2 - Redundan: pasangan FCP270 di kedua posisi |
| Pelepasan/Penggantian | Modul FCP270 dapat dilepas/diganti tanpa memutuskan terminasi perangkat lapangan, daya, atau kabel komunikasi |
| Dukungan Splitter/Terminator | Kompatibel dengan: - P0916RB (Terminator Baseplate Fieldbus) - P0926KW (Terminator/Splitter Fieldbus untuk sinyal A/B) - P0926KZ (Terminator Fieldbus Time Strobe untuk FCM100Et/FCP270) - P0926LC (Splitter/Terminator Fieldbus Ekstensi untuk FBM Seri 100) |
| Konfigurasi Letterbug | FCP270 menggunakan letterbug lunak (dikonfigurasi melalui I/A Series Letterbug Configurator), bukan saklar DIP |
| Backplane | Backplane pasif untuk meningkatkan keandalan sistem |
| Ekspansi Sistem | Mendukung peningkatan dengan menambahkan ke pengelompokan baseplate yang ada tanpa gangguan layanan (memerlukan bus A/B redundan) |
📦 Informasi Pemesanan
| Bidang | Detail |
|---|---|
| Nomor Bagian | P0926HT (Baseplate Modular Vertikal 2-Posisi untuk FCP270, diasumsikan) |
| Komponen Terkait | - Modul FCP270 - Splitter/Terminator: P0916RB, P0926KW, P0926KZ, P0926LC - Catu Daya: FPS480-24, FPS400-24, FPS240-24, FPS120-24 |
| Dokumen PSS Terkait | - PSS 31H-2S200: Topologi Komunikasi - PSS 31H-2COV: Topologi Komunikasi - PSS 21H-1B9: Spesifikasi FCP270 - PSS 31H-2Y12: Perakitan Terminasi Intrinsik Aman |
