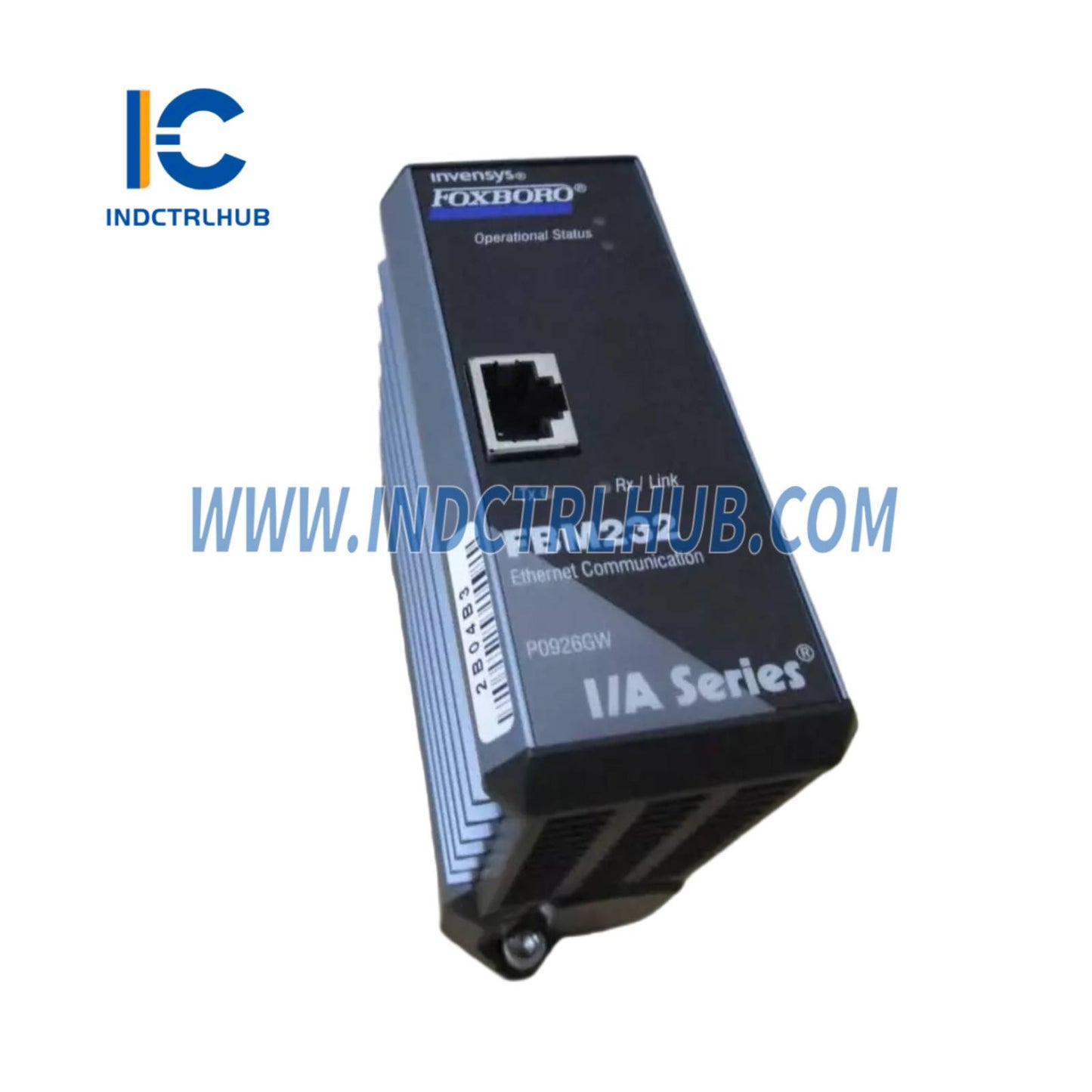

Parameter Produk untuk P0926GW (Modul Integrator Sistem Perangkat Lapangan FBM232)
📘 Ikhtisar Produk
| Bidang | Detail |
|---|---|
| Produsen | Schneider Electric (Foxboro) |
| Nomor Bagian | P0926GW |
| Jenis Produk | Modul Integrator Sistem Perangkat Lapangan (FDSI) |
| Fungsi | Menyediakan satu antarmuka Ethernet (10/100 Mbps) antara perangkat I/O lapangan berport tunggal dan sistem EcoStruxure Foxboro DCS |
| Kecocokan Sistem | EcoStruxure Foxboro DCS, berinteraksi dengan FCM100Et, FCM100E, FCP270, atau FCP280 melalui Fieldbus modul 2 Mbps |
| Dokumen PSS Terkait | PSS 41H-2S232, Rev. B (Mei 2023) |
⚙️ Spesifikasi Fungsional
| Fitur | Spesifikasi |
|---|---|
| Antarmuka Komunikasi | Port Ethernet tunggal (10 Mbps atau 100 Mbps, tembaga) melalui konektor RJ-45 |
| Protokol Komunikasi | UDP/IP atau TCP/IP |
| Konfigurasi Alamat IP | Tetap atau DHCP |
| Kapasitas I/O | Hingga 64 perangkat per FBM232 (tergantung kinerja) dengan hingga 2000 koneksi Antarmuka Kontrol Terdistribusi (DCI) |
| Jenis Data yang Ditransfer | Integer bertanda/tidak bertanda 2-byte atau 4-byte, nilai floating presisi tunggal IEEE 4-byte, nilai biner; konversi otomatis sesuai driver yang dapat diunduh |
| Periode Blok ECB Tercepat | 500 ms |
| Driver I/O | Driver perangkat lunak yang dapat diunduh mengonfigurasi modul untuk protokol perangkat tertentu; tersedia driver standar dan kustom |
| Dukungan Blok Kontrol | Mendukung tipe blok DCI: BIN, BINR, BOUT, IIN, IOUT, PAKIN, PAKOUT, PLSOUT, RIN, RINR, ROUT, STRIN, STROUT |
| Komunikasi Fieldbus | Berinteraksi dengan Fieldbus modul 2 Mbps redundan melalui FCM100Et, FCM100E, FCP270, atau FCP280; melanjutkan pada jalur aktif jika salah satu gagal |
| Operasi | - Mengakses hingga 64 perangkat untuk baca/tulis - Mendukung hingga 2000 nilai I/O analog atau 64000 digital - Data disimpan dalam basis data modul untuk manajemen pabrik dan tampilan Foxboro DCS |
| Konfigurator | Konfigurator FDSI menggunakan file berbasis XML untuk pengaturan port (misalnya, DHCP, alamat IP) dan konfigurasi perangkat opsional (misalnya, laju pemindaian, alamat data, jumlah transfer) |
📏 Spesifikasi Fisik
| Fitur | Spesifikasi |
|---|---|
| Pemasangan | Dipasang pada Modular Baseplate (rel DIN atau rak 19 inci dengan kit, sesuai PSS 31H-2SBASPLT); mendukung 4 atau 8 FBM |
| Dimensi | - Tinggi: 102 mm (4 in), 114 mm (4,5 in) dengan penyangga pemasangan - Lebar: 45 mm (1,75 in) - Kedalaman: 104 mm (4,11 in) |
| Berat | sekitar 284 g (10 oz) |
| Konstruksi | Eksterior aluminium ekstrusi yang kokoh untuk perlindungan fisik dan listrik |
| Indikator Visual | LED untuk status operasional dan aktivitas komunikasi port Ethernet (transmit/receive) |
| Kabel | - Modul ke hub/switch/perangkat: 1 m (3,3 ft) hingga 100 m (330 ft), konektor RJ-45 - Kabel Adapter Null Hub: P0971PK |
| Switch Ethernet | Kompatibel dengan switch 5-port 10/100 Base TX rel DIN (P0972WE); beberapa switch dapat menghubungkan hingga 64 perangkat |
🌡️ Spesifikasi Lingkungan
| Parameter | Spesifikasi |
|---|---|
| Suhu Operasi | - Rev A sampai J: -20 sampai +70°C (-4 sampai +158°F) - Rev K dan selanjutnya: 0 sampai +70°C (32 sampai +158°F) |
| Kelembaban Operasi | 5 sampai 95% (tanpa kondensasi) |
| Suhu Penyimpanan | -40 sampai +70°C (-40 sampai +158°F) |
| Kelembaban Penyimpanan | 5 sampai 95% (tanpa kondensasi) |
| Kontaminasi | Cocok untuk lingkungan Kelas G3 (keras) sesuai ISA S71.04 (EIA 364-65, Kelas III) |
✅ Kepatuhan Regulasi
| Jenis Sertifikasi | Detail |
|---|---|
| EMC | Memenuhi Arahan EMC Eropa 2014/30/EU; memenuhi tingkat Emisi Kelas A dan Imunitas Industri EN61326-1:2013 |
| Keamanan Produk | - Terdaftar UL/UL-C untuk Kelas I, Grup A-D, Divisi 2, T4; memenuhi persyaratan Kelas 2 (NFPA 70, CSA C22.1) - Bersertifikat DEMKO Ex nA IIC T4 untuk Zona 2 sesuai Arahan ATEX 2014/34/EU - Kondisi sesuai Panduan Pengguna Subsystem Seri Standar dan Kompak 200 (B0400FA) |
| Sertifikasi Maritim | Disetujui Tipe ABS, bersertifikat Bureau Veritas Marine untuk Kategori Lingkungan EC31 |
| Proposisi California 65 | Mengandung timbal/senyawa timbal, diketahui menyebabkan kanker dan gangguan reproduksi (www.p65warnings.ca.gov) |
| Kalibrasi | Tidak memerlukan kalibrasi |
🔧 Fitur Tambahan
| Fitur | Detail |
|---|---|
| Pelepasan Mudah | Dapat dilepas/diganti tanpa memutuskan daya |
| Ketergantungan Driver | Kinerja dan jenis data bergantung pada driver I/O yang dimuat; lihat PSS atau Panduan Pengguna spesifik driver |
| Konfigurasi Jaringan | Terhubung ke switch Ethernet (misalnya, P0972WE) atau hub untuk komunikasi perangkat tunggal atau ganda (hingga 64 perangkat) |
📦 Informasi Pemesanan
| Bidang | Detail |
|---|---|
| Nomor Bagian | P0926GW (Modul FBM232) |
| Komponen Terkait | - Kabel Adapter Null Hub: P0971PK - Switch Ethernet 5-Port: P0972WE - Baseplate: Modular Baseplate (sesuai PSS 31H-2SBASPLT) |
| Dokumen PSS Terkait | - PSS 31H-2SOV: Ikhtisar Subsystem Seri 200 Standar - PSS 31H-2CERTS: Sertifikasi Badan - PSS 41H-7NWEQUIP: Peralatan Jaringan Kontrol Foxboro DCS Ethernet |
