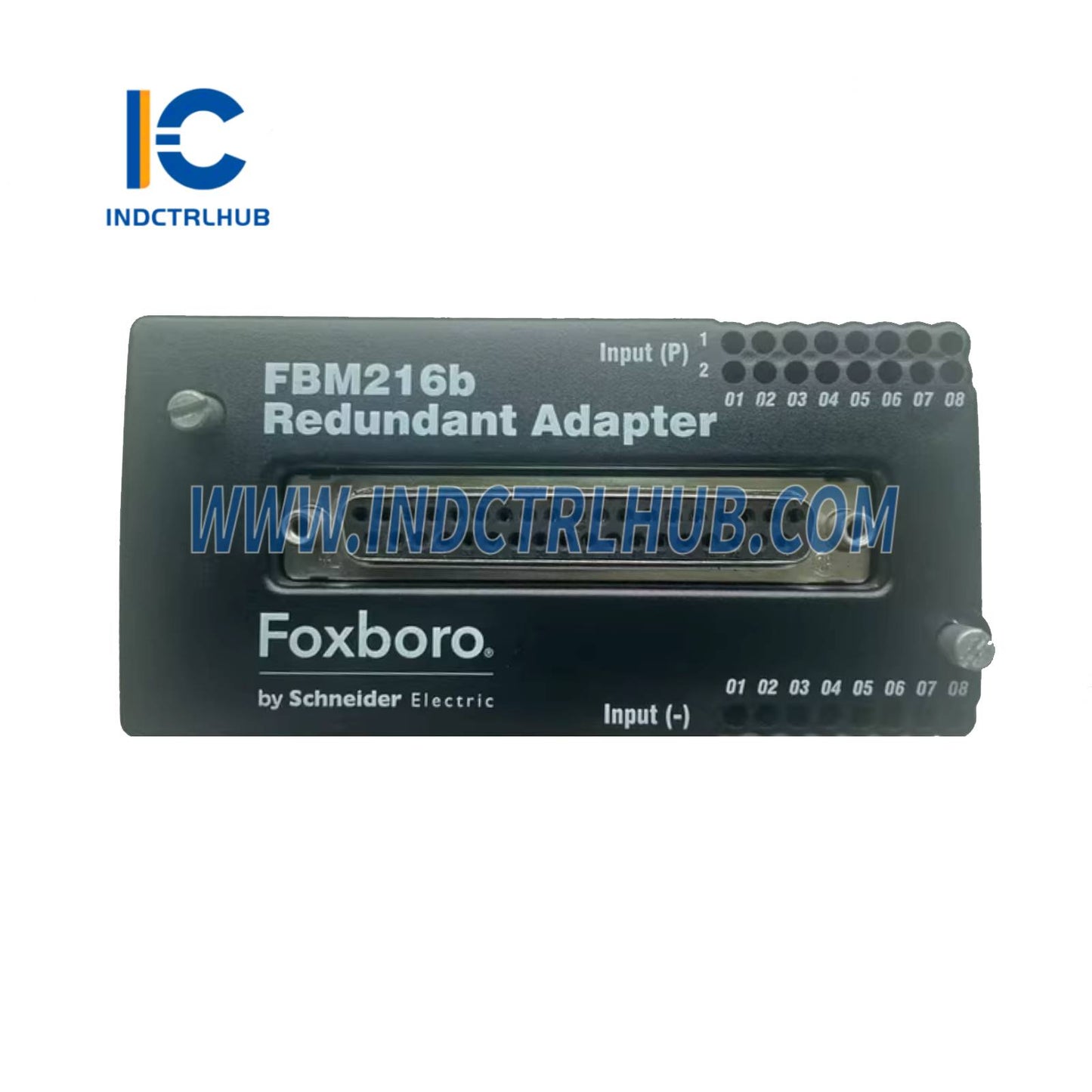

Parameter Produk untuk P0924DT (Adaptor Redundan untuk FBM216b)
📘 Ikhtisar Produk
| Bidang | Detail |
|---|---|
| Produsen | Foxboro (oleh Schneider Electric) |
| Nomor Bagian | P0924DT (digantikan oleh RH924DT) |
| Jenis Produk | Adaptor Redundan |
| Fungsi | Menghubungkan sepasang modul FBM216b ke satu rakitan terminasi (TA) untuk operasi redundan, menggabungkan input lapangan dan catu daya |
| Kecocokan Sistem | Digunakan dengan Modul Input Komunikasi HART Redundan FBM216b dalam Subsystem Seri Standar Foxboro Evo 200 |
| Dokumen PSS Terkait | PSS 31H-2S216 |
⚙️ Spesifikasi Fungsional
| Fitur | Spesifikasi |
|---|---|
| Tujuan | Memfasilitasi redundansi dengan menghubungkan dua modul FBM216b (Master dan Tracker) ke satu TA, memastikan operasi berkelanjutan jika salah satu modul gagal |
| Penanganan Sinyal Masukan | Menggabungkan delapan input analog 4 hingga 20 mA yang terisolasi secara individual (dengan atau tanpa sinyal HART FSK) dari kedua modul FBM216b ke satu TA |
| Penanganan Catu Daya | Catu daya per saluran yang di-diode OR dari kedua modul FBM216b untuk menyediakan daya redundan ke loop perangkat lapangan melalui TA |
| Dampak Resistansi Masukan | Menambah total resistansi masukan: - Daya Eksternal: 282 Ω (termasuk TA dan adaptor) - Daya Internal: 302 Ω (termasuk TA dan adaptor) |
| Resistansi Loop | Menyediakan resistansi loop yang cukup untuk mendukung Terminal Pegangan HART atau PC20 Konfigurator Perangkat Lapangan Cerdas (PSS 2A-1Z3 E) |
| Kecocokan | Dirancang untuk digunakan dengan FBM216b dan nomor bagian TA RH924JH (menggantikan P0924JH) |
📏 Spesifikasi Fisik
| Fitur | Spesifikasi |
|---|---|
| Pemasangan | Menempel pada dua konektor kabel terminasi pelat dasar yang bersebelahan (posisi 1-2, 3-4, 5-6, atau 7-8) untuk menyediakan satu koneksi kabel terminasi ke TA |

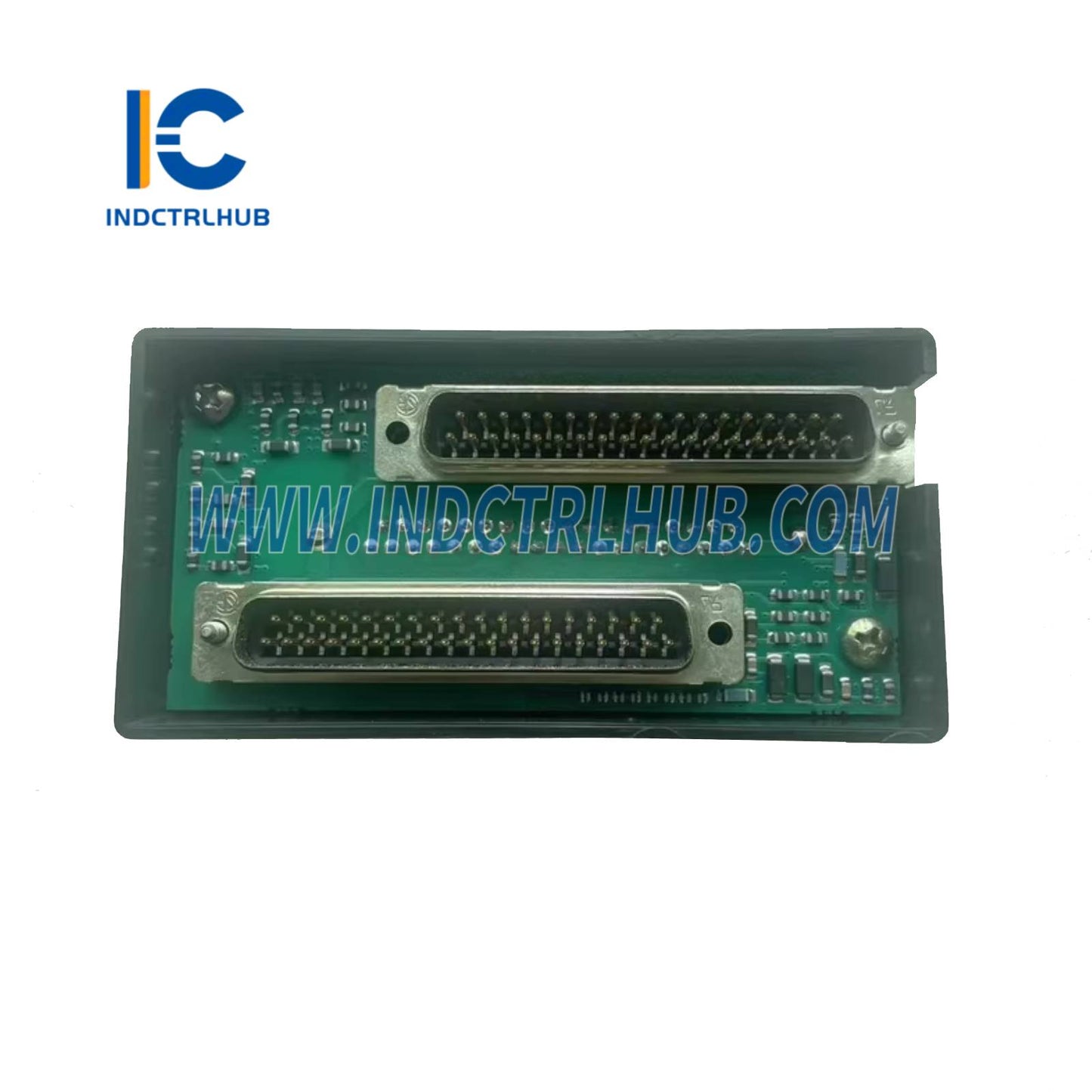

| Koneksi Kabel Terminasi | Menghubungkan ke satu kabel terminasi Tipe 1 (37-pin D-subminiature di ujung pelat dasar, 25-pin D-subminiature di ujung TA) |
| Berat | Tidak secara eksplisit ditentukan (diasumsikan minimal, mirip dengan adaptor redundan lain dalam seri, misalnya ~100-200 g berdasarkan komponen terkait) |
| Bahan | Tidak secara eksplisit ditentukan (diasumsikan kokoh, kompatibel dengan lingkungan keras Kelas G3, kemungkinan aluminium atau serupa berdasarkan desain FBM216b) |
✅ Kepatuhan Regulasi
| Jenis Sertifikasi | Detail |
|---|---|
| Kepatuhan Kontekstual | Mewarisi kepatuhan dari FBM216b dan TA: - Terdaftar UL/UL-C untuk lokasi berbahaya Kelas I, Grup A-D, Divisi 2, T4 - Bersertifikat DEMKO Ex nA IIC T4 untuk Zona 2 sesuai Direktif ATEX 94/9/EC (sebelum 20 Apr 2016) dan 2014/34/EU (setelah 20 Apr 2016) - Mematuhi Direktif EMC 2004/108/EC (sebelum 20 Apr 2016) dan 2014/30/EU (setelah 20 Apr 2016) sesuai EN61326-1:2013 Kelas A - Mematuhi Direktif RoHS 2011/65/EU - Disetujui Tipe ABS dan Bersertifikat Marine Bureau Veritas untuk Kategori Lingkungan EC31 |
| Kondisi Penggunaan | Harus dipasang sesuai Panduan Pengguna Subsystem Seri Standar dan Kompak 200 (B0400FA) |
🔧 Fitur Tambahan
| Fitur | Detail |
|---|---|
| Bagian yang Digantikan | P0924DT digantikan oleh RH924DT |
| Dukungan Redundansi | Memastikan ketersediaan tinggi dengan memungkinkan modul FBM216b mana pun diganti tanpa mengganggu input lapangan atau daya; input dipertahankan oleh modul redundan |
| Integrasi Sistem | Bekerja dengan komunikasi Fieldbus 2 Mbps redundan FBM216b (Jalur A atau B) dan TA (RH924JH) untuk menghubungkan perangkat lapangan |
| Kecocokan Kabel | Mendukung kabel terminasi Tipe 1 (P/PVC atau LSZH, panjang hingga 30 m) seperti tercantum dalam Tabel 2 PSS 31H-2S216 |
📦 Informasi Pemesanan
| Bidang | Detail |
|---|---|
| Nomor Bagian | P0924DT (digantikan oleh RH924DT) |
| Kuantitas | 1 diperlukan per pasangan FBM216b redundan |
| Komponen Terkait | Digunakan dengan FBM216b (RH927AJ, menggantikan P0927AJ), TA (RH924JH, menggantikan P0924JH), dan kabel terminasi Tipe 1 (misalnya, RH916DA sampai RH916DJ untuk P/PVC, RH928AA sampai RH928AK untuk LSZH) |
