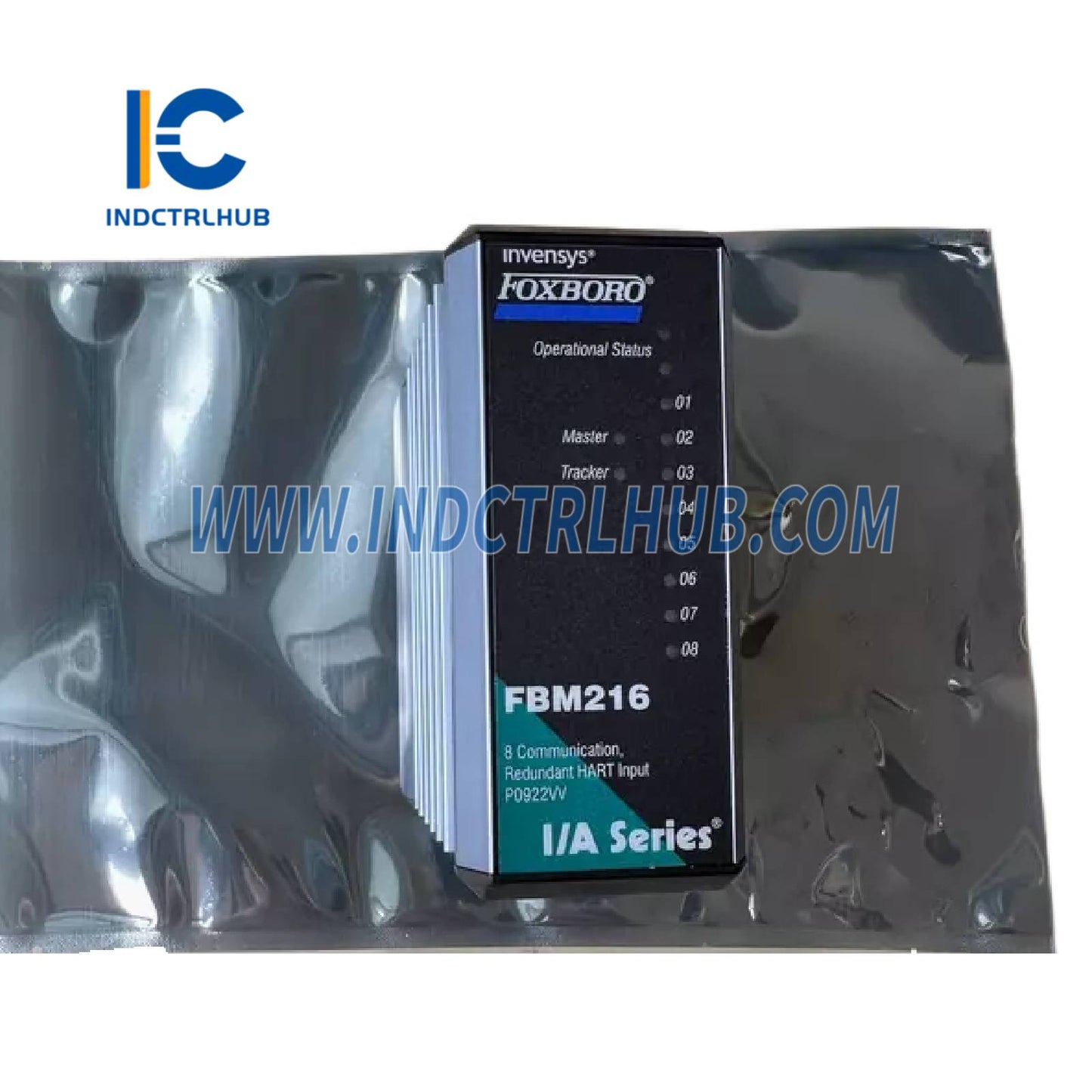

Parameter Produk untuk P0922VV (Modul Antarmuka Input Redundan Komunikasi HART FBM216)
📘 Ikhtisar Produk
| Bidang | Detail |
|---|---|
| Produsen | Foxboro (oleh Invensys Process Systems) |
| Nomor Bagian | P0922VV |
| Jenis Produk | Modul Antarmuka Input Redundan Komunikasi HART FBM216 |
| Fungsi | Menyediakan delapan saluran input redundan untuk sinyal analog 4 hingga 20 mA atau sinyal digital HART yang ditumpangkan pada input analog 4 hingga 20 mA |
| Kompatibilitas Sistem | Sistem Seri I/A, berinteraksi dengan Modul Komunikasi Fieldbus (FCM) atau Prosesor Kontrol Lapangan (FCP) |
| Dokumen PSS Terkait | PSS 21H-2Z16 B4 |
⚙️ Spesifikasi Fungsional
| Fitur | Spesifikasi |
|---|---|
| Jenis Modul | Modul Antarmuka Input Redundan Komunikasi HART |
| Saluran Input | 8 saluran terisolasi grup, masing-masing menerima: - Sinyal analog standar 4 hingga 20 mA - Sinyal digital HART FSK yang ditumpangkan pada 4 hingga 20 mA |
| Redundansi | Pasangan modul (Master dan Tracker) menyediakan redundansi pada tingkat FBM; TA tunggal digunakan untuk input lapangan |
| Versi Protokol HART | Protokol HART v6 |
| Komunikasi | Titik-ke-titik, master/slave, asinkron, half-duplex, 1200 baud |
| Kecepatan Pesan | 2 pesan per detik per perangkat lapangan |
| Periode Blok ECB Tercepat | 500 ms |
| Jarak Maksimum | Hingga 3030 m (10.000 ft), sesuai spesifikasi lapisan fisik HART FSK HCF_SPEC-54, Rev 8.1 (berkurang dengan penghalang keselamatan intrinsik) |
| Voltase Kepatuhan | 18 V DC minimum pada 20,5 mA |
| Resistor Sense | 61,9 Ω nominal |
| Total Resistansi Input | 280 Ω minimum |
| Akurasi Analog | ±0,075% dari skala penuh (dengan Rev G FBM216 dan Rev C Redundancy Adapter); revisi sebelumnya (A-F dengan Adapter A-B) memiliki ±0,3% (daya eksternal) atau ±0,6% (daya internal) |
| Koefisien Suhu | 50 ppm/°C |
| Resolusi | 15 bit |
| Kecepatan Pembaruan | 100 ms |
| Waktu Integrasi | 500 ms |
| Penolakan Mode Umum | >100 dB pada 50 atau 60 Hz |
| Penolakan Mode Normal | >35 dB pada 50 atau 60 Hz |
| Resistansi Loop Maksimum | 280 Ω (tidak termasuk perangkat lapangan) |
| Pasokan Daya Loop | 24 V DC ±10% pasokan daya umum untuk semua saluran (internal); pasokan daya eksternal opsional (memerlukan Modul Balun Kabel untuk 2+ saluran) |
| Perlindungan Daya Loop | Terisolasi galvanik grup, dibatasi arus (<30 mA modul tunggal, <60 mA modul redundan, hingga 85 mA jika hubung singkat), diatur tegangan |
| Impedansi Input | 280 Ω minimum |
| Isolasi | Saluran tidak terisolasi satu sama lain tetapi terisolasi galvanik (optik dan transformator) sebagai grup dari ground dan logika modul; tahan 600 V AC selama 1 menit |
| Komunikasi Fieldbus | Berkomunikasi melalui modul Fieldbus redundan 2 Mbps (Jalur A atau B) |
| Disipasi Panas | 4 W (maksimum) |
🔌 Persyaratan Daya
| Fitur | Spesifikasi |
|---|---|
| Rentang Tegangan Input | 24 V DC ±5% (redundan) |
| Konsumsi Daya | 7 W (maksimum) |
🌡️ Spesifikasi Lingkungan
| Parameter | Spesifikasi |
|---|---|
| Suhu Operasi | Modul: -20 hingga +70°C (-4 hingga +158°F) Perakitan Terminasi (PVC): -20 hingga +50°C (-4 hingga +122°F) Perakitan Terminasi (PA): -20 hingga +70°C (-4 hingga +158°F) |
| Kelembaban Relatif | 5 hingga 95% (tidak mengembun) |
| Altitude Operasi | -300 hingga +3.000 m (-1.000 hingga +10.000 ft) |
| Suhu Penyimpanan | -40 hingga +70°C (-40 hingga +158°F) |
| Altitude Penyimpanan | -300 hingga +12.000 m (-1.000 hingga +40.000 ft) |
| Kontaminasi | Cocok untuk lingkungan Kelas G3 (keras) sesuai ISA S71.04, EIA 364-65 Kelas III |
| Getaran | 7,5 m/s² (0,75 g) dari 5 hingga 500 Hz |
✅ Kepatuhan Regulasi
| Jenis Sertifikasi | Detail |
|---|---|
| Kompatibilitas Elektromagnetik (EMC) | Memenuhi Arahan EMC Eropa 89/336/EEC: - EN 50081-2 (Emisi) - EN 50082-2 (Imunitas) - EN 61326 Lampiran A (Tingkat Industri) - CISPR 11 Kelas A - IEC 61000-4-2 (ESD: 4 kV kontak, 8 kV udara) - IEC 61000-4-3 (Radiasi: 10 V/m, 80-1000 MHz) - IEC 61000-4-4 (EFT: 2 kV pada I/O, daya, komunikasi) - IEC 61000-4-5 (Surge: 2 kV daya, 1 kV I/O, komunikasi) - IEC 61000-4-6 (Konduksi: 10 V, 150 kHz-80 MHz) - IEC 61000-4-8 (Magnetik: 30 A/m, 50/60 Hz) |
| Keamanan Produk (UL) | Terdaftar UL/UL-C untuk sistem berbasis enclosure Kelas I, Grup A-D, Divisi 2, T4; terdaftar sebagai perangkat terkait untuk sirkuit non-inflamasi di lokasi berbahaya sesuai Panduan Pengguna Seri I/A (B0400FA); memenuhi persyaratan Kelas 2 (NFPA 70, CSA C22.1) saat diberi daya oleh FBM |
| ATEX (CENELEC) | Bersertifikat EEx nA IIC T4 untuk enclosure Zona 2; bersertifikat sebagai perangkat terkait untuk sirkuit lapangan non-inflamasi di Zona 2, Grup IIC sesuai Panduan Pengguna Seri I/A (B0400FA); mematuhi Arahan Tegangan Rendah 73/23/EEC dan Arahan ATEX 94/9/EC |
| Kalibrasi | Tidak diperlukan kalibrasi untuk modul atau perakitan terminasi |
📏 Spesifikasi Fisik
| Fitur | Spesifikasi |
|---|---|
| Pemasangan (Modul) | Dipasang pada baseplate modular (rel DIN atau rak 19 inci dengan kit pemasangan, sesuai PSS 21H-2W6 B4); modul redundan pada posisi berdekatan (1-2, 3-4, 5-6, atau 7-8) |
| Pemasangan (TA) | Rel DIN (32 mm atau 35 mm) |
| Berat (Modul) | 284 g (10 oz) perkiraan |
| Berat (TA) | Kompressi: 181 g (0,40 lb) perkiraan Ring Lug: 249 g (0,55 lb) perkiraan |
| Dimensi (Modul) | Tinggi: 102 mm (4 in), 114 mm (4,5 in) dengan lug Lebar: 45 mm (1,75 in) Kedalaman: 104 mm (4,11 in) |
| Dimensi (TA) | Kompressi/Ring Lug: Lihat halaman 11 (dimensi tidak tercantum secara eksplisit tetapi konsisten dengan FBM214) |
🔗 Perakitan Terminasi dan Kabel
| Fitur | Spesifikasi |
|---|---|
| Nomor Bagian TA | PVC: P0916BX (Kompressi), P0926EA (Ring Lug) PA: P0926TD (Kompressi) |
| Jenis Terminasi | Kompressi (PVC/PA) atau Ring Lug (PVC) |
| Jenis Kabel TA | Tipe 1 (konektor D-subminiature jantan 25-pin) |
| Sertifikasi TA | Tipe 1: Terdaftar UL/UL-C untuk Kelas I, Grup A-D, Divisi 2, T4; CENELEC EEx nA IIC T4 untuk Zona 2 Tipe 2: Bersertifikat UL/UL-C dan CENELEC sebagai perangkat terkait untuk sirkuit lapangan non-inflamasi |
| Adaptor Redundan | P0917XQ (menghubungkan pasangan modul redundan ke TA tunggal) |
| Panjang Kabel | Hingga 30 m (98 ft): 0,5 m, 1,0 m, 2,0 m, 3,0 m, 5,0 m, 10,0 m, 15,0 m, 20,0 m, 25,0 m, 30,0 m |
| Bahan Kabel | Poliuretan (P/PVC) atau Hypalon/XLPE (H/XLPE) |
| Nomor Bagian Kabel | P/PVC: P0916DA, P0916DB, P0931RM, P0916DC, P0916DD, P0916DE, P0916DF, P0916DG, P0916DH, P0916DJ H/XLPE: P0916VA, P0916VB, P0931RR, P0916VC, P0916VD, P0916VE, P0916VF, P0916VG, P0916VH, P0916VJ |
| Pengkabelan Lapangan (Kompressi) | Padat/Berjalur: 0,2 hingga 4 mm² / 0,2 hingga 2,5 mm² (24 hingga 12 AWG) Berjalur dengan Ferrule: 0,2 hingga 2,5 mm² |
| Pengkabelan Lapangan (Ring Lug) | Konektor #6 (9,5 mm), 0,5 hingga 4 mm² (22 hingga 12 AWG) |
🔧 Fitur Tambahan
| Fitur | Detail |
|---|---|
| Redundansi | Konfigurasi pasangan Master/Tracker; input lapangan dihubungkan ke satu TA melalui adaptor redundan (P0917XQ); daya diode OR memastikan operasi berkelanjutan |
| Desain Kompak | Eksterior aluminium ekstrusi yang kokoh untuk perlindungan sirkuit |
| Indikator Visual | LED untuk status operasi, status redundansi (Master/Tracker), dan aktivitas komunikasi saluran |
| Pelepasan/Penggantian | Dapat dilepas/diganti tanpa memutus pengkabelan lapangan, daya, atau komunikasi; penggantian tidak mengganggu modul lain |
| Modul Balun Kabel | Diperlukan untuk pasokan daya eksternal dengan 2+ saluran untuk mencegah crosstalk |
| Perintah HART | Mendukung perintah universal, praktik umum, dan khusus perangkat melalui Intelligent Field Device Configurator (IFDC, PSS 21S-8A2 B3); tidak ada mode burst |
| Konversi Sigma-Delta | Konversi analog-ke-digital dengan akurasi tinggi untuk setiap saluran |
📦 Informasi Pemesanan
| Bidang | Detail |
|---|---|
| Nomor Bagian | P0922VV (Modul FBM216) |
| Adaptor Redundan | P0917XQ |
| Nomor Bagian TA | P0916BX, P0926EA, P0926TD (lihat bagian Perakitan Terminasi) |
| Kondisi Penggunaan | Harus dipasang sesuai Panduan Pengguna Subsystem Pemasangan Rel DIN Seri I/A (B0400FA) |
