Product Description

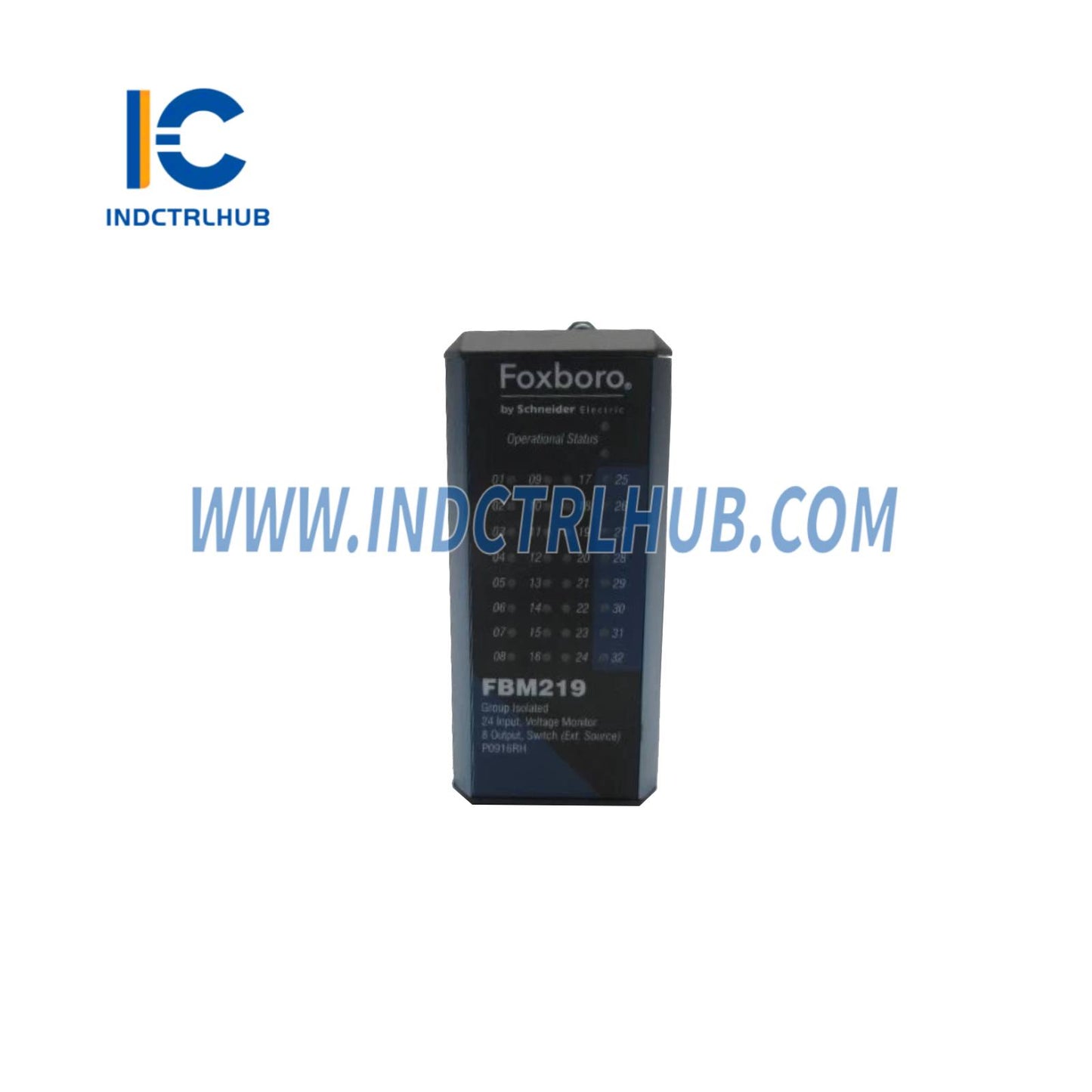

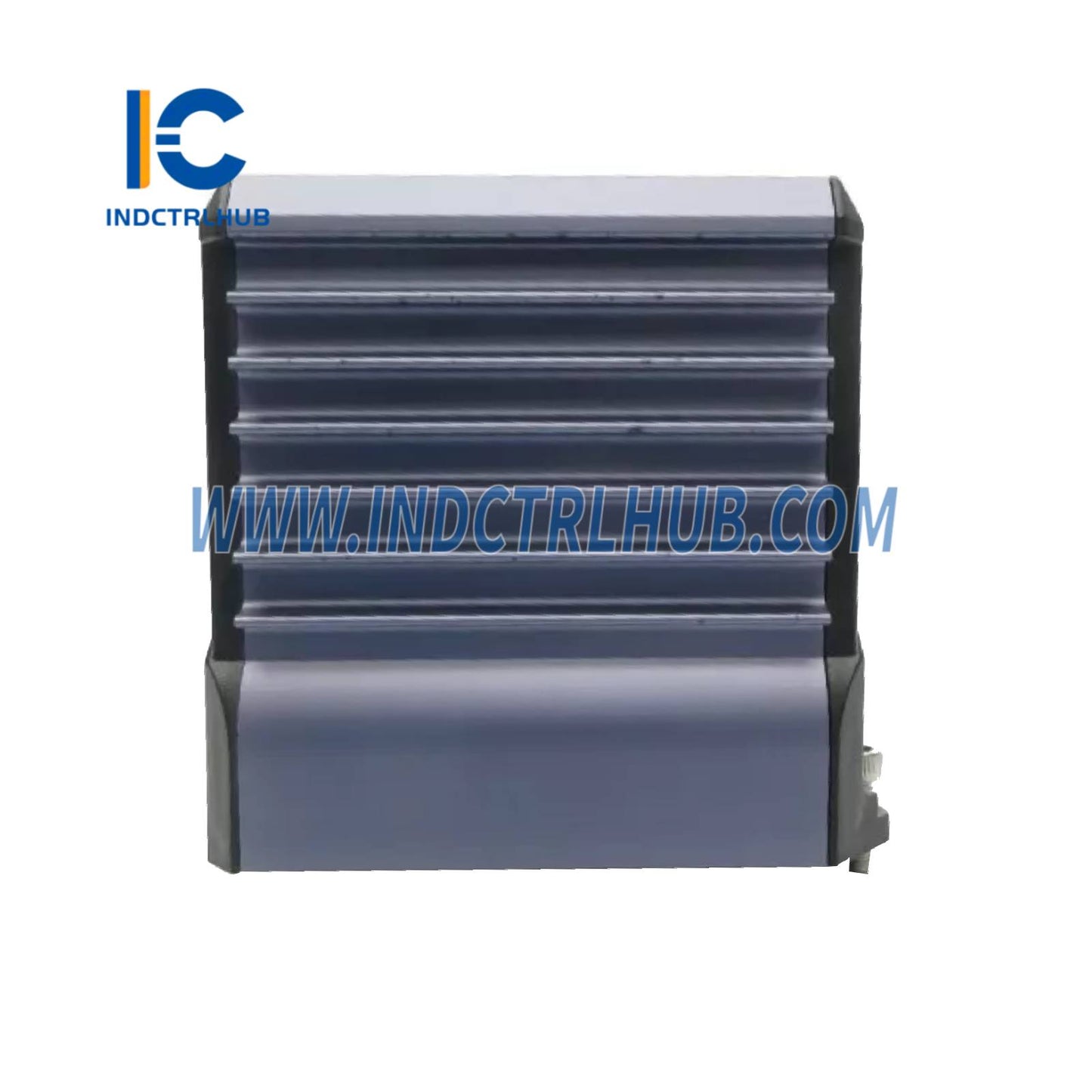

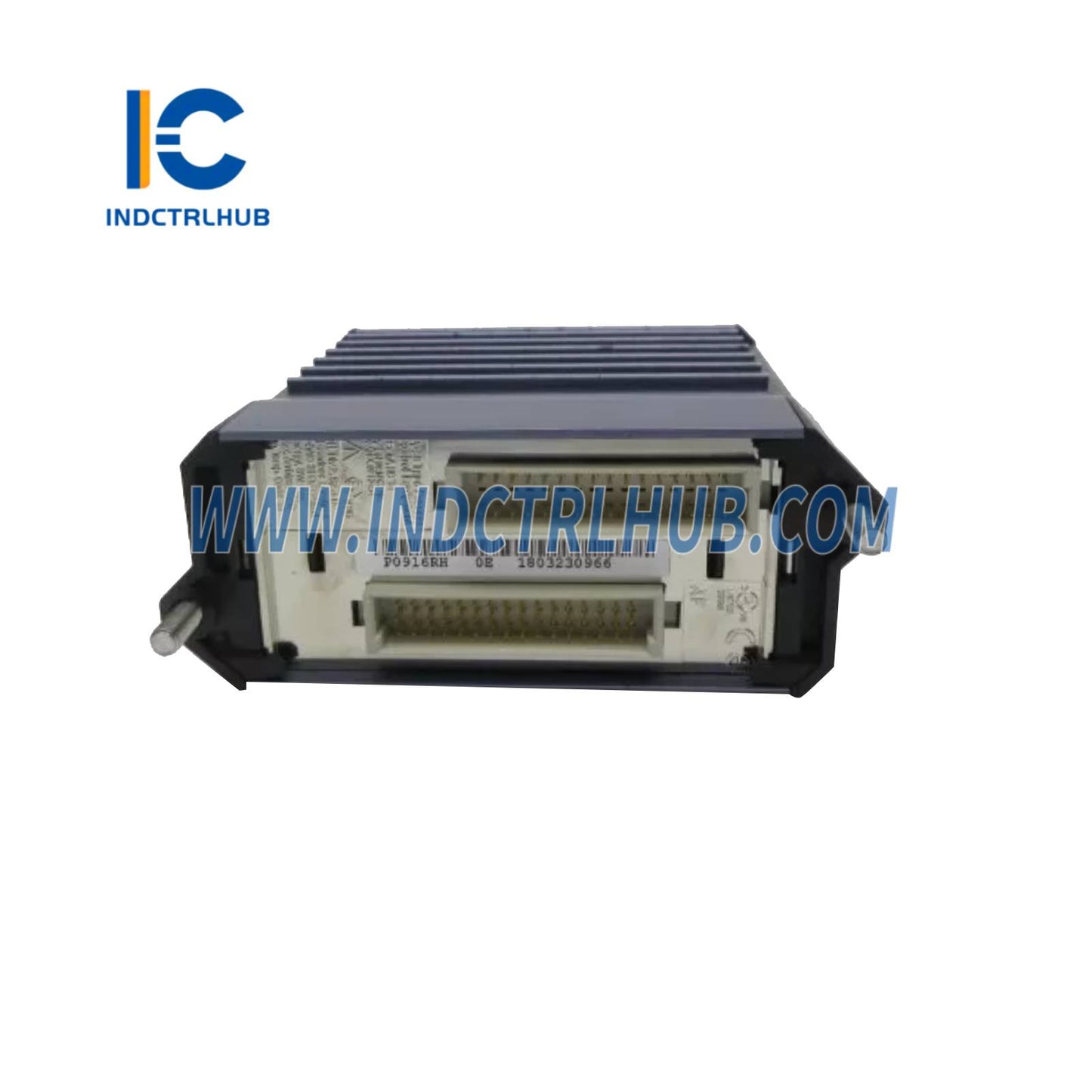

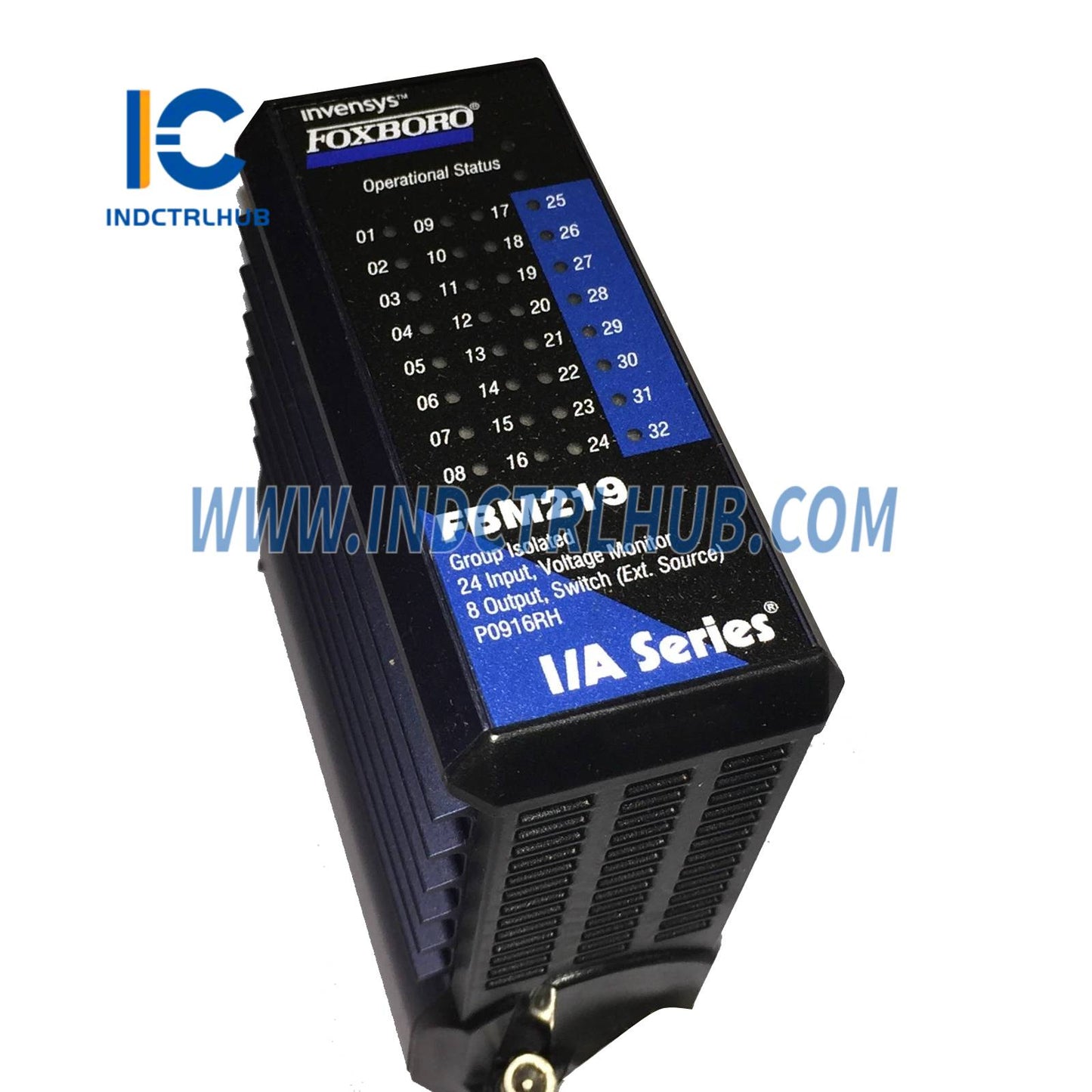

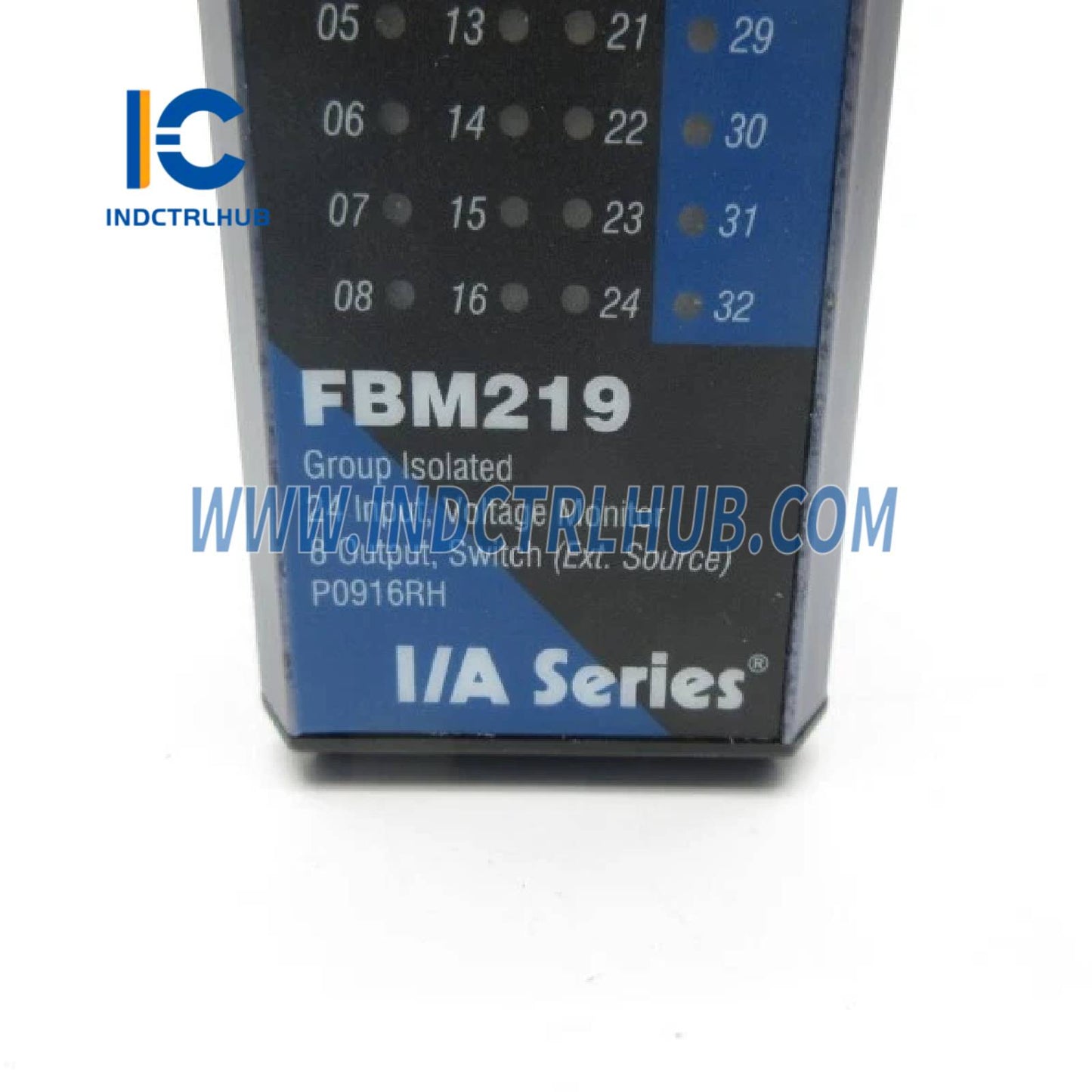

Parameter Produk untuk P0916RH (Modul Antarmuka I/O Diskrit FBM219)
📘 Ikhtisar Produk
| Bidang | Detail |
|---|---|
| Produsen | Foxboro (oleh Schneider Electric, sebelumnya Invensys) |
| Nomor Bagian | P0916RH |
| Jenis Produk | Modul Antarmuka I/O Diskrit (FBM219) |
| Fungsi | Menyediakan 24 saluran input diskrit dan 8 saluran output diskrit untuk otomasi proses |
| Kecocokan Sistem | Foxboro I/A Series, Subsystem FBM Seri 200, mendukung peningkatan FBM Seri 100 |
⚙️ Spesifikasi Fungsional
| Fitur | Spesifikasi |
|---|---|
| Saluran Input | 24 saluran input diskrit terisolasi grup |
| Saluran Output | 8 saluran output diskrit terisolasi grup |
| Jenis Sinyal yang Didukung | |
| - Sinyal Input | Monitor tegangan atau deteksi kontak: 15 hingga 60 V dc, 120 V ac/125 V dc, 240 V ac |
| - Sinyal Output | Switch (sumber eksternal/internal): 30 V dc pada 0,25 A atau 5 A, 125 V dc pada 0,6 A, 120 V ac pada 5 A, 240 V ac pada 5 A |
| Rentang Tegangan Input | |
| - Tegangan Rendah (dc) | Keadaan aktif: 15 hingga 30 V dc; Keadaan mati: 0 hingga 5 V dc; Arus: 2,2 mA tipikal pada 30 V dc |
| - Tegangan Tinggi | 132 V ac atau 150 V dc maks; Logika Nol: 0 hingga 20 V ac/dc; Logika Satu: 79 hingga 132 V ac atau 75 hingga 150 V dc; Arus: 2,2 mA tipikal |
| - Deteksi Kontak (Internal) | 24 V dc ±10% tegangan sirkuit terbuka; arus hubung singkat maks 2,5 mA; batas arus nominal 7 mA untuk TA P0917LH |
| - Monitor Tegangan (Spesifik) | 130 V dc maks (FBM07A), 264 V ac maks (FBM20), 150 V dc maks (FBM24A/C) |
| Tegangan/Arus Output | |
| - Tegangan Rendah (dc) | 60 V dc maks; arus maks 0,25 A; kebocoran keadaan mati maks 0,25 mA; sekering arus lebih 0,4 A (TA P0917LE/LH) |
| - Tegangan Tinggi (Relay) | ≤30 V dc atau ≤250 V ac; 5 A maks per saluran; 12 A maks total per TA; relay SPDT (Form C) (TA P0917LL/LV) |
| - Output TA Ekspansi | Hingga 264 V ac atau 150 V dc; arus maks 0,5 A hingga 2,25 A per saluran; 7 A hingga 12 A maks per TA |
| Waktu Filter/Debounce | Dapat dikonfigurasi: Tanpa penyaringan, 4, 8, 16, atau 32 ms (untuk versi firmware 1.25H atau lebih baru) |
| Isolasi | Isolasi grup: 600 V ac selama 1 menit antara saluran dan ground atau antara saluran input/output; isolasi saluran untuk TA P0917LL (input), P0917LP (input), P0917LS (output): 600 V ac antara saluran dan ground |
| Eksekusi Program | Menjalankan program Discrete I/O atau Ladder Logic dengan opsi konfigurasi: Waktu Filter Input, Konfigurasi Fail-Safe, Fail-Safe Fall-Back, Output Sustained atau Sementara |
| Komunikasi | Melalui Module Fieldbus 2 Mbps redundan; berkomunikasi dengan Modul Komunikasi Fieldbus (FCM) atau Prosesor Kontrol (FCP); mendukung failover otomatis antara jalur A/B |
| Kebutuhan Daya | Input: 24 V dc (+5%, -10%); Konsumsi: 5 W maks; Disipasi Panas: 6 W maks |
| Perlindungan Daya Loop | Arus dibatasi hingga 2,5 mA untuk input |
| Kalibrasi | Tidak diperlukan kalibrasi untuk modul atau rakitan terminasi |
🔌 Spesifikasi Fisik
| Fitur | Spesifikasi |
|---|---|
| Bahan | Modul: Aluminium ekstrusi; TA: Polipropilena (PVC) atau Poliamida (PA) |
| Massa | Modul: 284 g (10 oz); TA (Kompresi): 420 g (0,93 lb) untuk 216 mm, 480 g (1,1 lb) untuk 267 mm, 908 g (2,0 lb) untuk 286 mm |
| Dimensi (Modul) | Tinggi: 102 mm (4 in), 114 mm (4,5 in) dengan lug; Lebar: 45 mm (1,75 in); Kedalaman: 104 mm (4,11 in) |
| Dimensi (TA) | Bervariasi menurut TA; misalnya, P0917LL/LE/LH/LP/LV: Lebar 267 mm (10,52 in), Tinggi 125 mm (4,92 in); P0917LS: Lebar 286 mm (11,25 in) |
| Pemasangan | Modul: Basis rel DIN (horizontal/vertikal) atau rak 19 inci; TA: Rel DIN (32 mm atau 35 mm) |

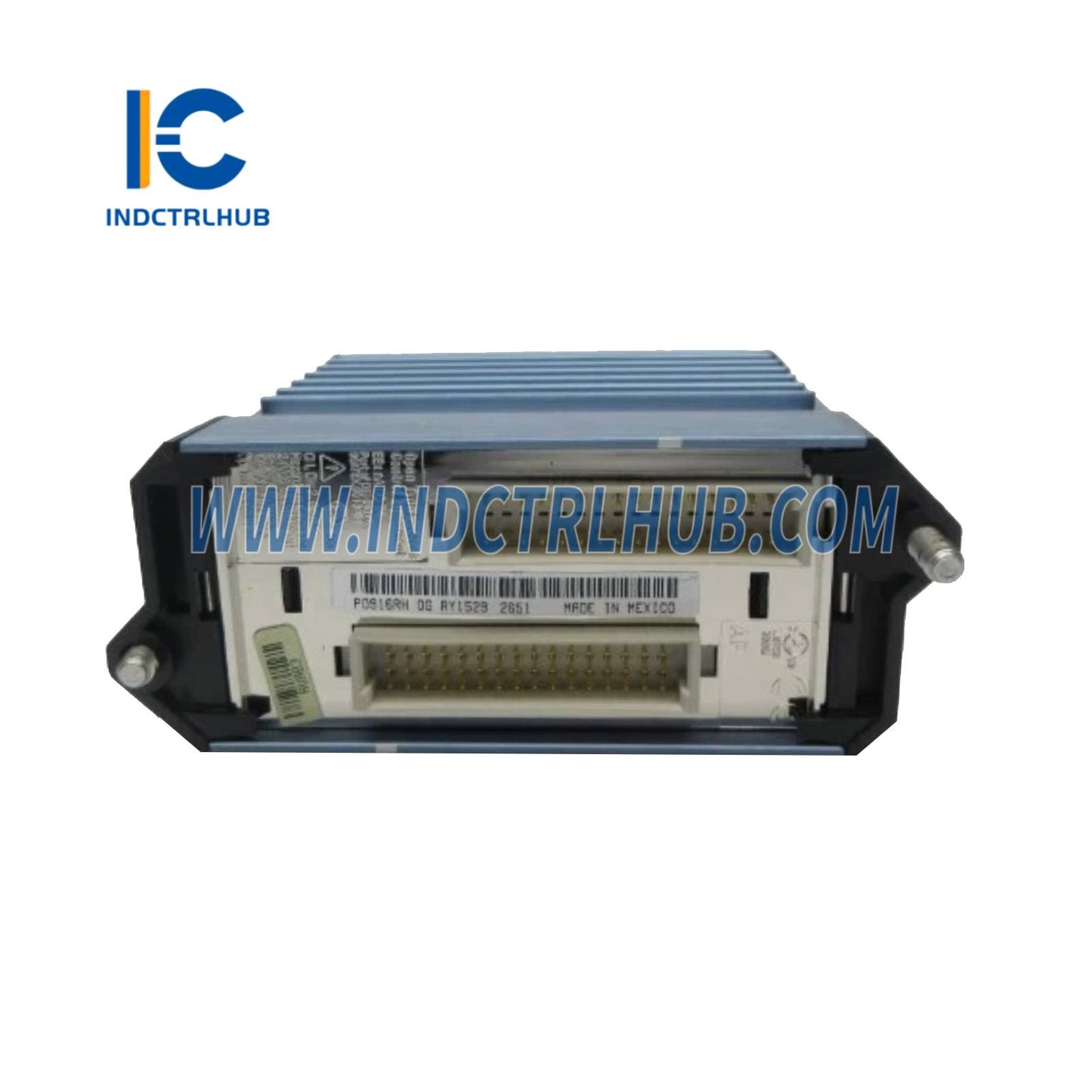

| Koneksi Kabel | Basis ke TA: D-subminiature 37-pin; TA ke lapangan: Kompresi (0,2 hingga 4 mm², 24 hingga 12 AWG) atau Ring-lug (#6, 0,5 hingga 4 mm²) |
| Jenis Kabel | Tipe 4/4H (Basis ke TA Utama): P/PVC, LSZH, atau H/XLPE; Tipe 6 (TA Utama ke TA Ekspansi): P/PVC, LSZH, atau H/XLPE; Panjang hingga 30 m (98 ft) |

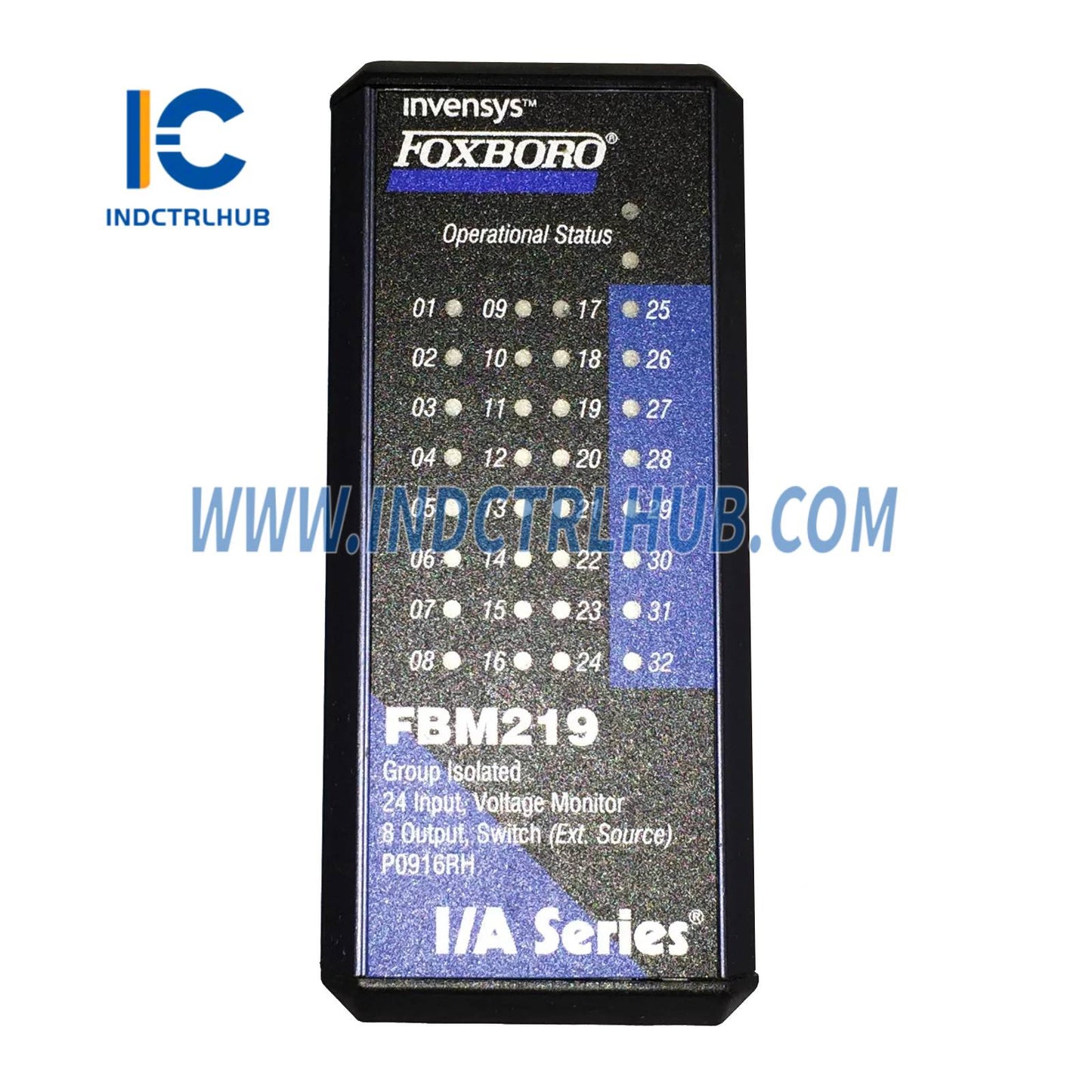

| Indikator Visual | LED untuk status modul dan status input/output individual |
🌡️ Spesifikasi Lingkungan
| Parameter | Spesifikasi |
|---|---|
| Suhu Operasi | Modul: -20 hingga +70°C (-4 hingga +158°F); TA (PVC): -20 hingga +50°C (-4 hingga +122°F); TA (PA): -20 hingga +70°C |
| Suhu Penyimpanan | -40 hingga +70°C (-40 hingga +158°F) |
| Kelembaban Relatif | 5 hingga 95% (tidak mengembun) |
| Altitude Operasi | -300 hingga +3.000 m (-1.000 hingga +10.000 ft) |
| Altitude Penyimpanan | -300 hingga +12.000 m (-1.000 hingga +40.000 ft) |
| Kontaminasi | Kelas G3 (Keras) sesuai ISA S71.04; Standar EIA 364-65, Kelas III |
| Getaran | 0,75 m/s² (5 hingga 500 Hz) |
✅ Kepatuhan Regulasi
| Standar | Detail |
|---|---|
| Kompatibilitas Elektromagnetik (EMC) | Memenuhi Arahan EMC Eropa 2004/108/EC; EN 50081-2 (Emisi), EN 50082-2 (Imunitas), EN 61326 (Tingkat Industri), CISPR 11 (Kelas A); IEC 61000-4-2 (ESD: 4 kV kontak, 8 kV udara), IEC 61000-4-3 (Radiasi: 10 V/m), IEC 61000-4-4 (EFT: 2 kV), IEC 61000-4-5 (Surge: 2 kV daya, 1 kV I/O), IEC 61000-4-6 (Konduksi: 3 V rms), IEC 61000-4-8 (Magnetik: 30 A/m) |
| Keamanan Produk | Terdaftar UL/UL-C untuk Kelas I, Grup A-D, Divisi 2, T4; Kelas 2 sesuai NFPA 70 dan CSA C22.1; bersertifikat CENELEC (DEMKO) untuk Zona 2, Grup IIC; memenuhi Arahan Tegangan Rendah Eropa 2006/95/EC dan Arahan ATEX 94/9/EC |
| Sertifikasi (TA) | Tipe 1: UL/UL-C (Kelas I, Div 2, T4), CENELEC EEx nA IIC T4 (Zona 2); Tipe 2: Sirkuit lapangan non-incendive (Kelas I, Div 2); Tipe 4: NEC/CEC Kelas 2; Tipe 5: Lokasi biasa |
📦 Informasi Pemesanan
| Bidang | Detail |
|---|---|
| Nomor Bagian | P0916RH (Modul FBM219) |
| TA Terkait | TA Utama: P0917LL, P0917LE, P0917LH, P0917LV, P0924HA/HC/HF/HN, dll.; TA Ekspansi untuk peningkatan Seri 100: P0924HP, P0924HQ, dll. (lihat Halaman 9-20) |
| Kabel | Tipe 4/4H (Basis ke TA Utama): P0916FG ke P0916FQ (P/PVC), P0928BA ke P0928BK (LSZH); Tipe 6 (TA Utama ke TA Ekspansi): P0924CK (P/PVC), P0928CQ (LSZH) |
| Spesifikasi Relay | Bagian P0165CL: SPDT, 5 A pada 30 V dc/240 V ac, 0,6 A pada 125 V dc; kapasitas switching maks 1200 VA/150 W; 100.000 operasi pada beban terukur |
