Product Description

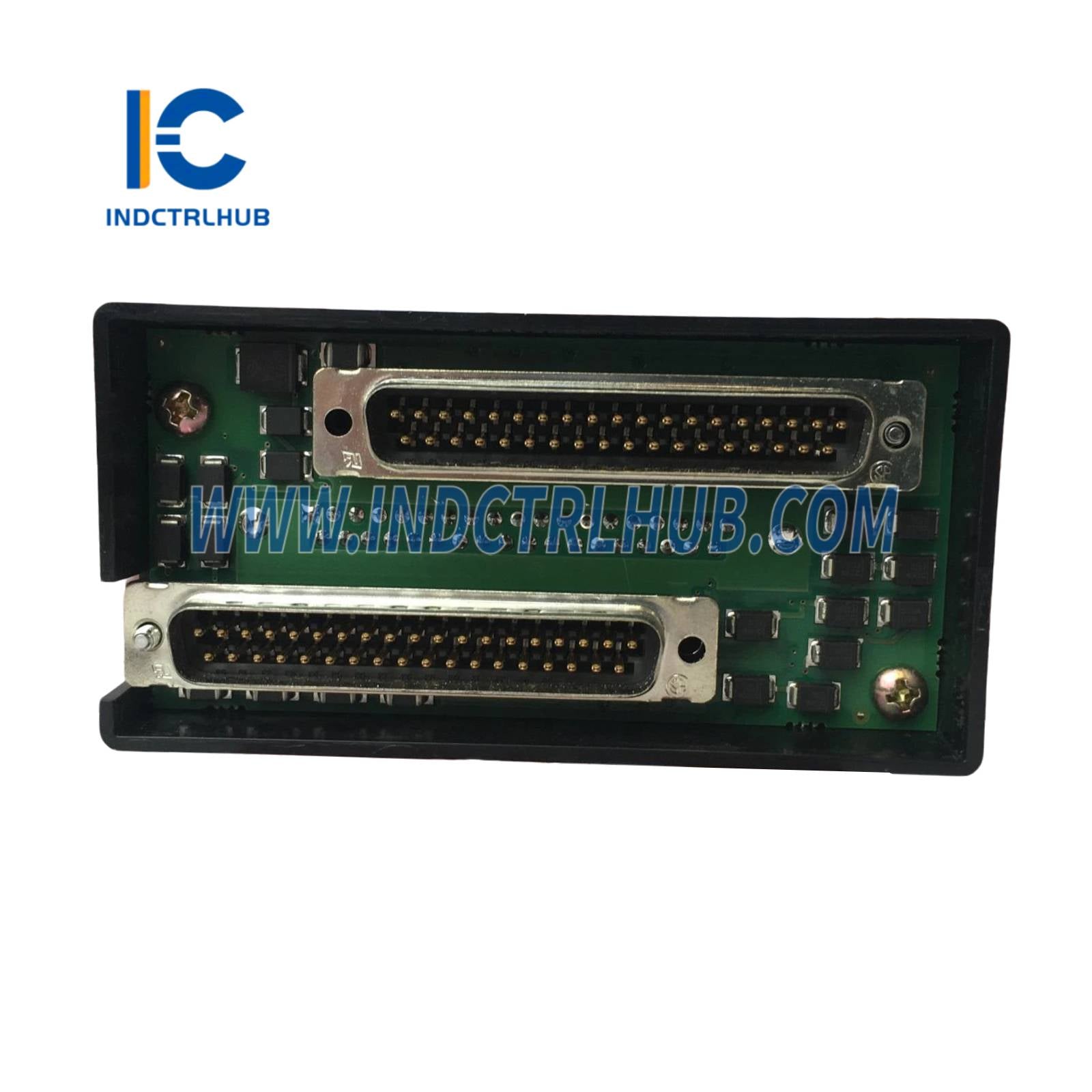

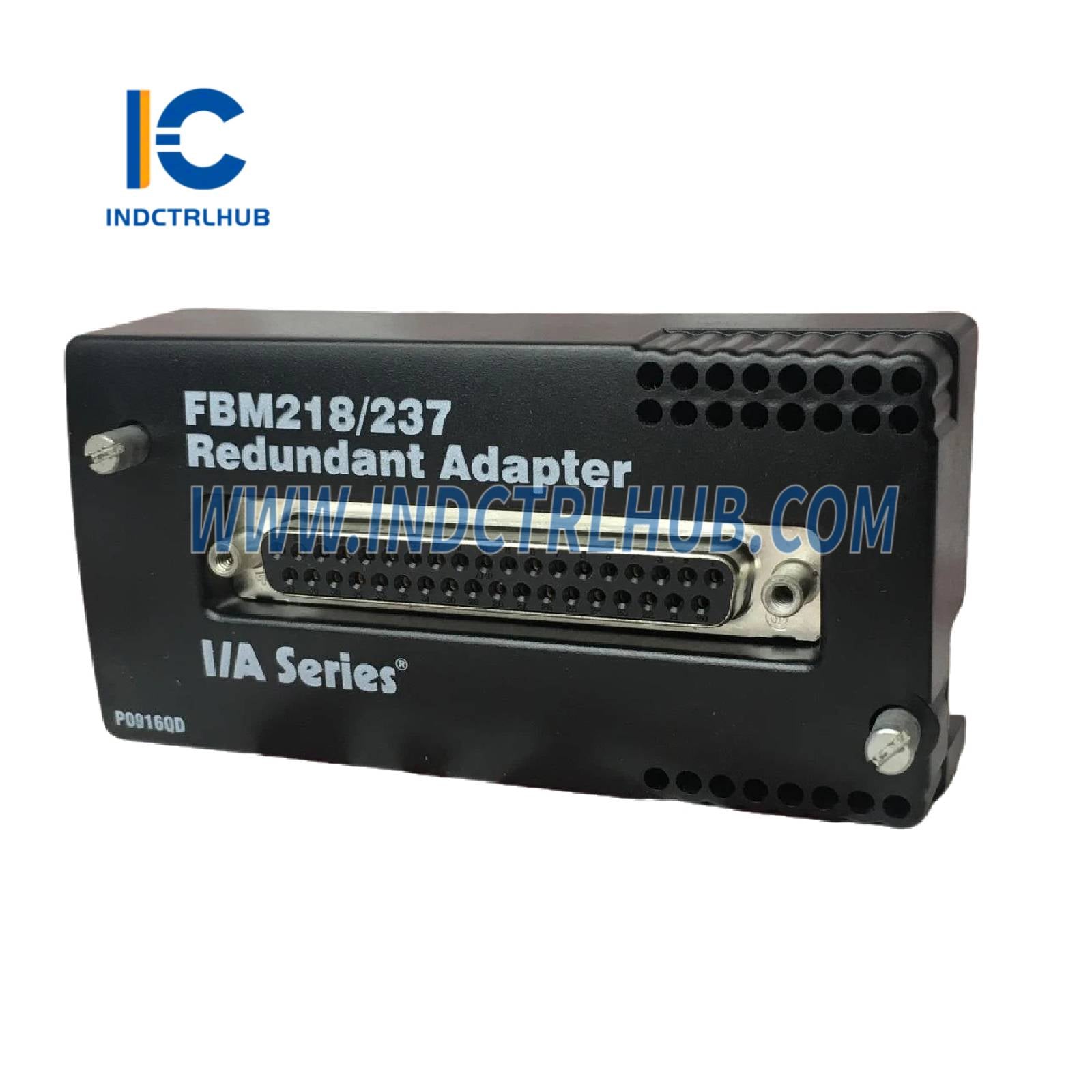

Parameter Produk untuk P0916QD Adaptor Redundan
📘 Ikhtisar Produk
| Bidang | Detail |
|---|---|
| Produsen | Foxboro (oleh Schneider Electric) |
| Nomor Bagian | P0916QD |
| Jenis Produk | Adaptor Redundan untuk Modul Output FBM237 0 hingga 20 mA |
| Fungsi | Menghubungkan pasangan redundan modul FBM237 ke satu rakitan terminasi, memungkinkan operasi toleran kesalahan dari delapan saluran output analog 0-20 mA |
| Modul Terkait | FBM237 (P0914XS) |
| Kecocokan Sistem | Sistem Otomasi Proses Foxboro Evo, Subsystem Seri 200 Standar |
⚙️ Spesifikasi Fungsional
| Fitur | Spesifikasi |
|---|---|
| Peran | Memfasilitasi operasi redundan dengan menghubungkan dua modul FBM237 ke satu TA, memastikan output berkelanjutan selama kegagalan atau penggantian modul |
| Saluran Output yang Didukung | Delapan saluran output analog dc 0-20 mA (per pasangan FBM237) |
| Mekanisme Redundansi | Dioda OR daya pemancar dari setiap modul FBM237 untuk memastikan pasokan daya redundan ke perangkat lapangan; output modul yang rusak didorong ke 0 mA, memungkinkan modul sehat mempertahankan output |
| Jenis Konektor | Berinteraksi dengan dua konektor kabel terminasi baseplate yang bersebelahan (posisi ganjil/genap: 1-2, 3-4, 5-6, atau 7-8) dan output ke satu kabel terminasi D-subminiatur jantan 25-pin |
| TA yang Kompatibel | P0916QC (PVC, kompresi), P0916YE (PA, kompresi), P0916QC (PVC, ring lug), P0917QZ (PVC, kompresi dengan jack bypass) |
| Kabel yang Kompatibel | Kabel Tipe 1: P/PVC (P0916DA, P0916DB, P0931RM, P0916DC, P0916DD, P0916DE, P0916DF, P0916DG, P0916DH, P0916DJ untuk 0,5 hingga 30 m); LSZH (P0928AA, P0928AB, P0928AC, P0928AD, P0928AE, P0928AF, P0928AG, P0928AH, P0928AJ, P0928AK untuk 0,5 hingga 30 m); H/XLPE (P0916VA hingga P0916VJ, 0,5 hingga 30 m, tidak lagi tersedia) |
| Integritas Sinyal | Mempertahankan isolasi galvanik antar saluran (kecuali antara output pasangan redundan, yang berbagi konektor I/O lapangan umum) dan mendukung kompatibilitas protokol HART |
| Operasi Fail-Safe | Mendukung blok fungsi AOUTR untuk penulisan output redundan; opsi fail-safe yang dapat dikonfigurasi (Hold/Fallback, fallback 0 mA per saluran, Fieldbus Fail-Safe Enable, dan Waktu Tunda) |
| Jenis Sertifikasi | Mewarisi sertifikasi TA: Tipe 1 (UL/UL-C Kelas I, Div 2, Grup A-D, T4; DEMKO Ex nA IIC T4 untuk Zona 2), Tipe 2 (sirkuit lapangan non-incendive), Tipe 4 (energi terbatas Kelas 2 untuk P0917QZ), Tipe 5 (non-berbahaya untuk P0917QZ) |
🔌 Spesifikasi Fisik
| Fitur | Spesifikasi |
|---|---|
| Bahan | Tidak secara eksplisit ditentukan (kemungkinan poliamida atau serupa, berdasarkan bahan TA) |
| Berat | Tidak ditentukan (biasanya ringan, <100 g, sebagai adaptor pasif) |
| Dimensi | Tidak ditentukan (dirancang untuk pas dengan konektor baseplate yang bersebelahan; kompak agar sesuai dengan lebar FBM237 45 mm) |
| Pemasangan | Menempel pada dua konektor kabel terminasi baseplate modular yang bersebelahan (posisi 1-2, 3-4, 5-6, atau 7-8) |
| Koneksi Kabel | D-subminiatur jantan 25-pin untuk koneksi ke TA melalui kabel terminasi Tipe 1 |
🌡️ Spesifikasi Lingkungan
| Parameter | Spesifikasi |
|---|---|
| Suhu Operasi | Diambil dari TA dan FBM237: -20 hingga +70°C (-4 hingga +158°F) untuk TA PA; -20 hingga +50°C (-4 hingga +122°F) untuk TA PVC |
| Suhu Penyimpanan | -40 hingga +70°C (-40 hingga +158°F) (selaras dengan kondisi penyimpanan FBM237) |
| Kelembaban Relatif | 5 hingga 95% (tidak mengembun) |
| Altitude (Operasi) | -300 hingga +3.000 m (-1.000 hingga +10.000 ft) |
| Altitude (Penyimpanan) | -300 hingga +12.000 m (-1.000 hingga +40.000 ft) |
| Kontaminasi | Kelas G3 (keras) sesuai ISA S71.04, diuji sesuai EIA 364-65, Kelas III |
| Getaran | 7,5 m/s² (5 hingga 500 Hz) |
✅ Kepatuhan Regulasi
| Standar | Detail |
|---|---|
| Kompatibilitas Elektromagnetik (EMC) | Diambil dari FBM237: Memenuhi Arahan EMC Eropa 89/336/EEC, EN 50081-2 (emisi), EN 50082-2 (imunitas), EN 61326 Lampiran A (tingkat industri), CISPR 11 Kelas A; IEC 61000-4-2 (ESD: 4 kV kontak, 8 kV udara), IEC 61000-4-3 (radiasi: 10 V/m), IEC 61000-4-4 (EFT: 2 kV), IEC 61000-4-5 (lonjakan: 1-2 kV), IEC 61000-4-6 (konduktif: 10 V rms), IEC 61000-4-8 (magnetik: 30 A/m) |
| Keamanan Produk (UL) | Terdaftar UL/UL-C untuk Kelas I, Grup A-D, Divisi 2, T4 saat terhubung ke modul prosesor Foxboro Evo yang ditentukan per B0400FA; mendukung sirkuit energi terbatas Kelas 2 (60 V DC, 30 V AC, 100 VA atau kurang) |
| Keamanan Produk (Eropa) | Bersertifikat CENELEC (DEMKO) Ex nA IIC T4 untuk Zona 2 saat terhubung sesuai B0400FA; mendukung sirkuit lapangan non-incendive untuk Zona 2, Grup IIC |
| Catatan Sertifikasi | TA P0917QZ (dengan jack bypass) terbatas pada sertifikasi Tipe 4 (Kelas 2) dan Tipe 5 (non-berbahaya), memengaruhi P0916QD saat digunakan dengan TA ini |
📦 Informasi Pemesanan
| Bidang | Detail |
|---|---|
| Nomor Bagian | P0916QD |
| Modul Terkait | FBM237 (P0914XS) |
| TA yang Kompatibel | P0916QC (PVC, kompresi atau ring lug), P0916YE (PA, kompresi), P0917QZ (PVC, kompresi dengan jack bypass) |
| Kabel yang Kompatibel | Tipe 1 (P/PVC, LSZH, atau H/XLPE; lihat Spesifikasi Fungsional untuk nomor bagian) |
| Persyaratan Baseplate | Baseplate modular Seri 200 standar, dengan FBM237 redundan di posisi ganjil/genap yang bersebelahan (1-2, 3-4, 5-6, atau 7-8) |
