Parameter Produk untuk Perakitan Terminasi P0916NG
š Ikhtisar Produk
| Bidang | Detail |
|---|---|
| Produsen | Foxboro (oleh Schneider Electric) |

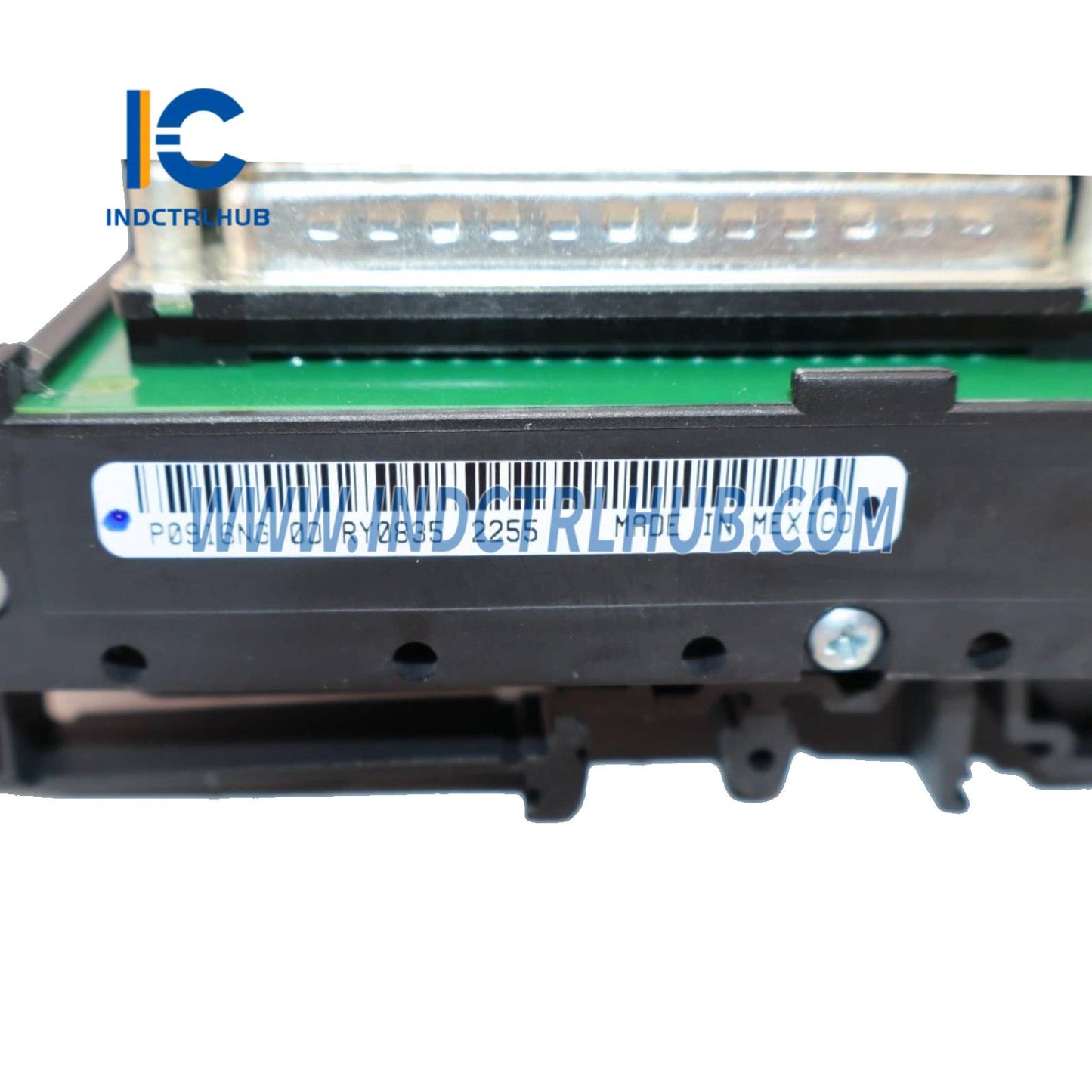

| Nomor Bagian | P0916NG (digantikan oleh RH916YY) |

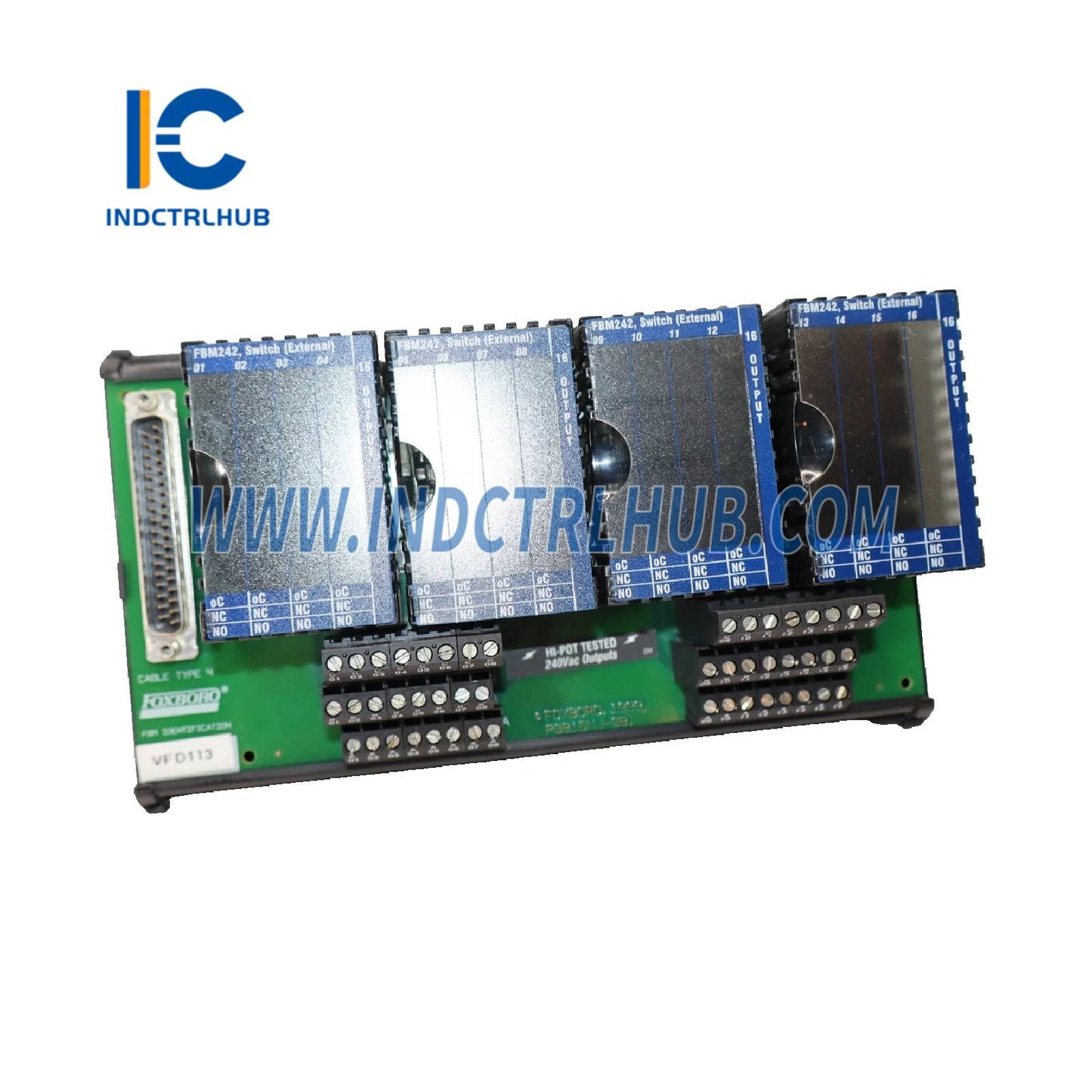

| Jenis Produk | Perakitan Terminasi (TA) untuk Modul Output Diskrit FBM242 |

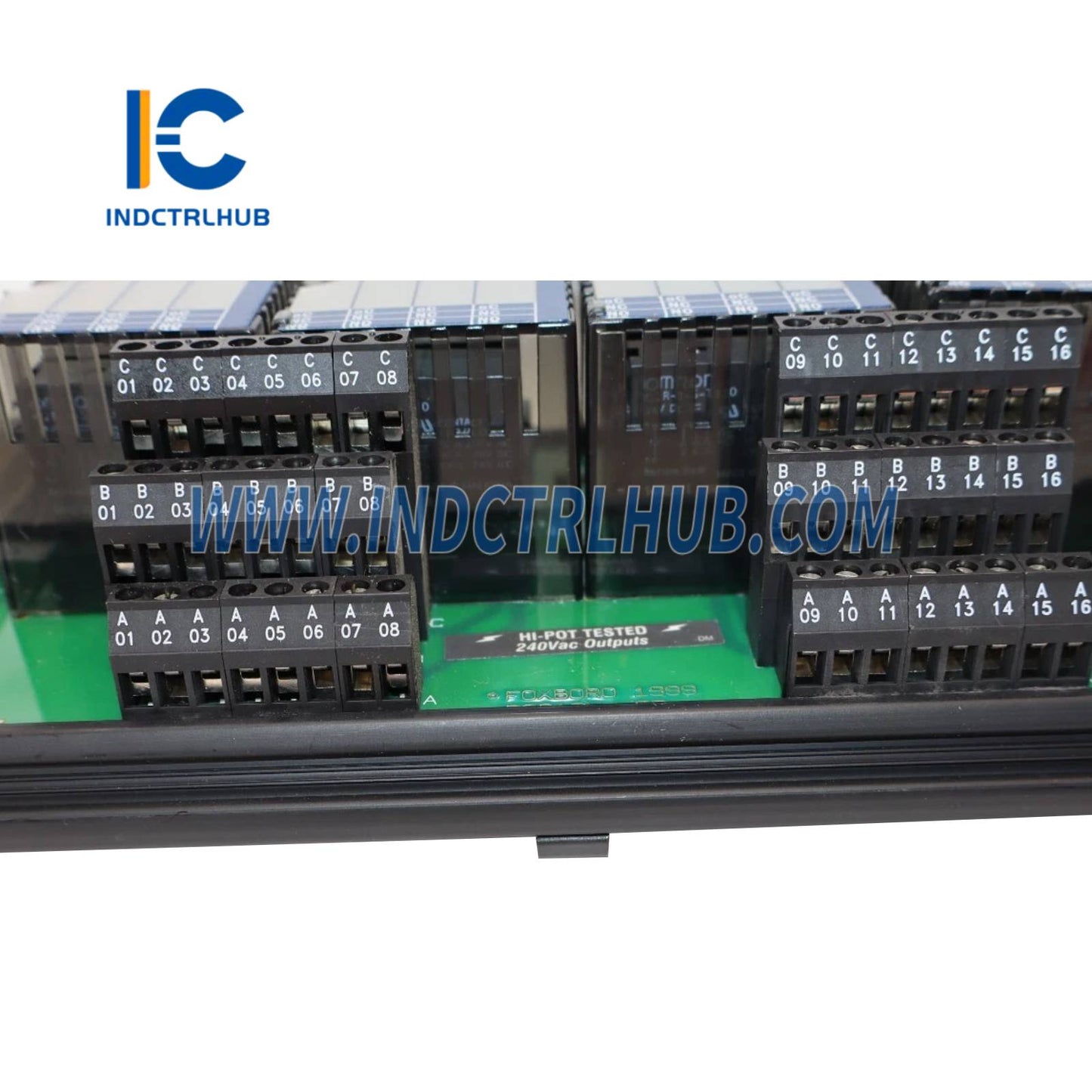

| Fungsi | Mendukung 16 saluran output saklar dengan relay SPDT (Form C) |

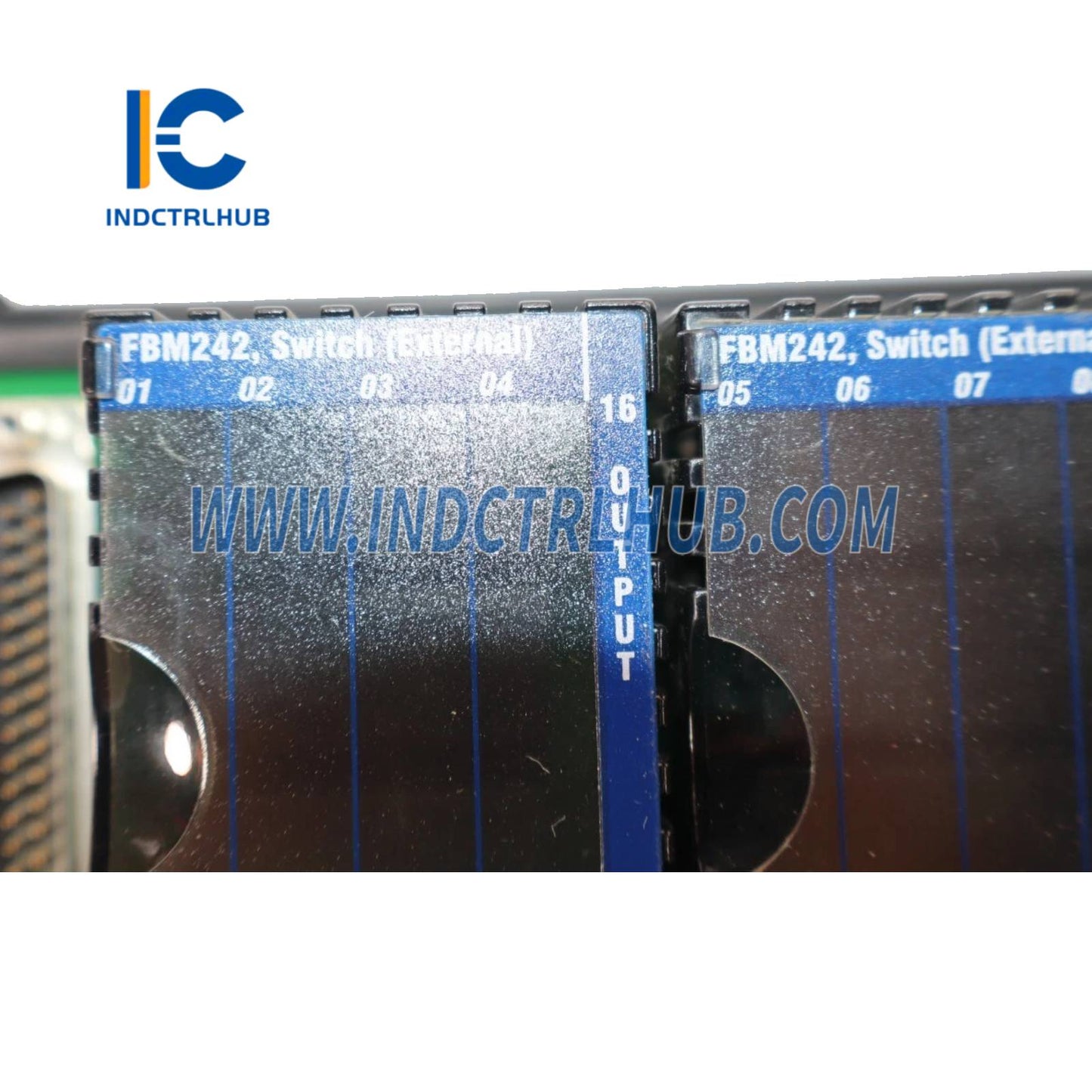

| Modul Terkait | FBM242 (RH916TA) |
| Kompatibilitas Sistem | Sistem Otomasi Proses Foxboro Evo, Seri 200 |
āļø Spesifikasi Fungsional
| Fitur | Spesifikasi |
|---|---|
| Sinyal Output | 16 saluran, saklar (sumber eksternal) relay SPDT (Form C); <30 V DC pada 5 A maks, 125 V DC pada 600 mA (beban resistif) atau 240 mA (beban induktif), hingga 250 V AC pada 5 A maks |
| Jenis TA | Tipe kompresi (C) |
| Jenis Kabel | Tipe 4 (P/PVC atau LSZH) |

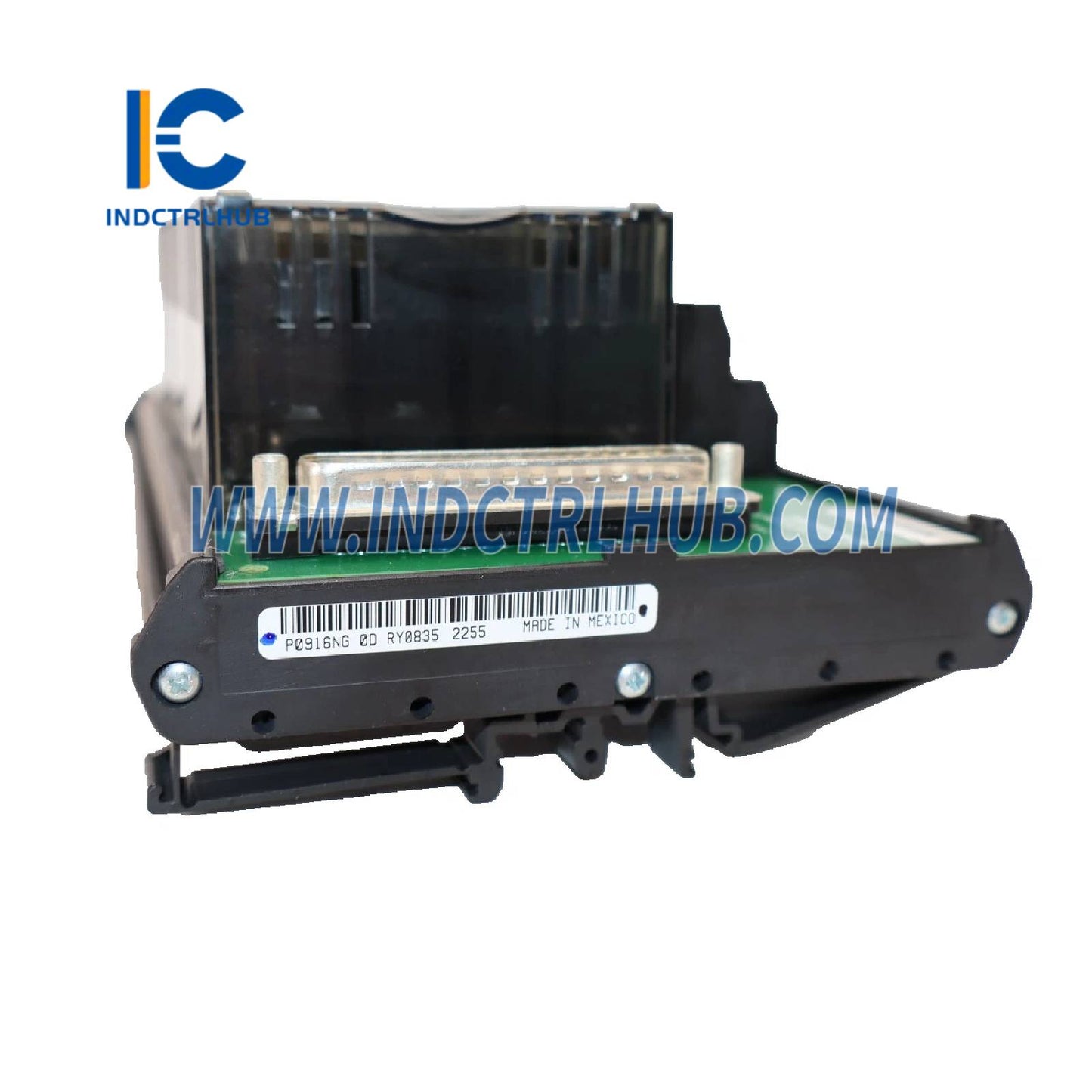

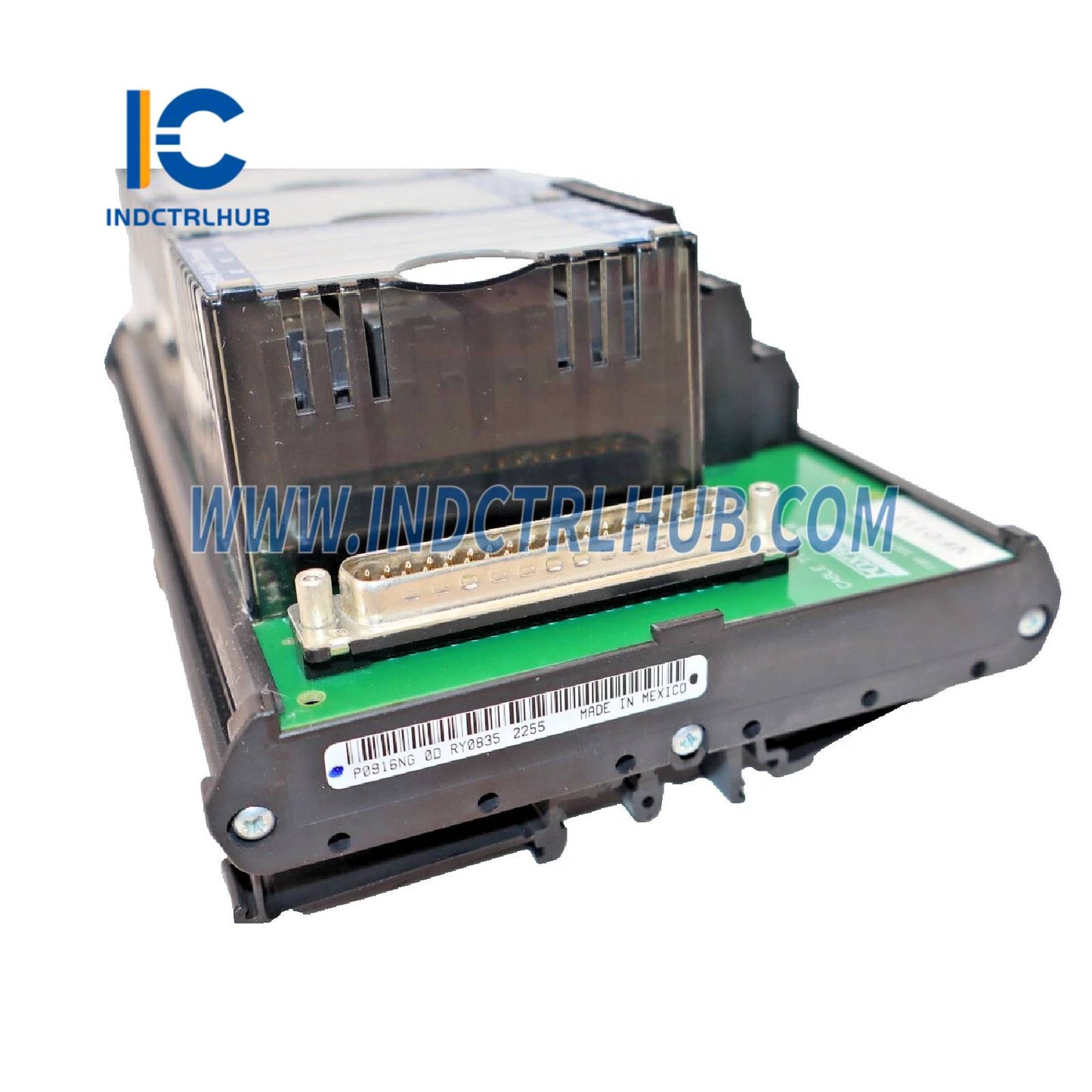

| Konektor (TA ke Kabel) | D-subminiature jantan 37-pin |
| Kabel yang Kompatibel | Tipe 4 P/PVC: RH916FG (0,5 m), RH916FH (1,0 m), RH931RQ (2,0 m), RH916FJ (3,0 m), RH916FK (5,0 m), RH916FL (10,0 m), RH916FM (15,0 m), RH916FN (20,0 m), RH916FP (25,0 m), RH916FQ (30,0 m); Tipe 4 LSZH: RH928BA (0,5 m), RH928BB (1,0 m), RH928BC (2,0 m), RH928BD (3,0 m), RH928BE (5,0 m), RH928BF (10,0 m), RH928BG (15,0 m), RH928BH (20,0 m), RH928BJ (25,0 m), RH928BK (30,0 m) |
| Aplikasi | Menghubungkan kabel lapangan ke FBM242 untuk perangkat output diskrit (misalnya, relay, aktuator) pada tegangan rendah atau tinggi |
| Perlindungan Output | Tidak ada (relay tidak tersegel, untuk tujuan umum) |
| Jenis Sertifikasi | Tipe 5 (lihat Kepatuhan Regulasi) |
| Isolasi | Isolasi saluran disediakan oleh relay TA |
| Spesifikasi Relay | SPDT, plug-in, dapat diganti di lapangan; Beban Terukur: 5 A pada 30 V DC, 0,6 A pada 125 V DC (resistif), 0,4 A pada 125 V DC (induktif, L/R = 7 ms), 5 A pada 240 V AC (resistif), 2 A pada 240 V AC (induktif, P.F. = 0,4); Arus Bawaan: 5 A; Tegangan Operasi Maks: 240 V AC, 125 V DC; Kapasitas Switching Maks: 1200 VA, 150 W; Beban Minimum yang Diizinkan: 100 mA, 5 V DC; Material Kontak: AgCdO; Resistansi Kontak: 30 mĪ© maks; Umur Harapan: Mekanis: 20x10 |
