Parameter Produk untuk Perakitan Terminasi P0916JS
📘 Ikhtisar Produk
| Bidang | Detail |
|---|---|
| Produsen | Foxboro (oleh Schneider Electric) |
| Nomor Bagian | P0916JS (digantikan oleh RH916XT) |
| Jenis Produk | Perakitan Terminasi (TA) untuk Modul Monitor Tegangan/Sense Kontak FBM207b |
| Fungsi | Mendukung 16 saluran sense kontak 24 V DC dengan isolasi saluran |
| Modul Terkait | FBM207b (RH914WH) |
| Kompatibilitas Sistem | Sistem Otomasi Proses Foxboro Evo, Seri 200 |
⚙️ Spesifikasi Fungsional
| Fitur | Spesifikasi |
|---|---|
| Sinyal Masukan | 16 saluran, sense kontak, pelembapan kontak 24 V DC dari FBM207b |
| Jenis TA | Tipe kompresi (C) |
| Jenis Kabel | Tipe 4 (P/PVC atau LSZH) |

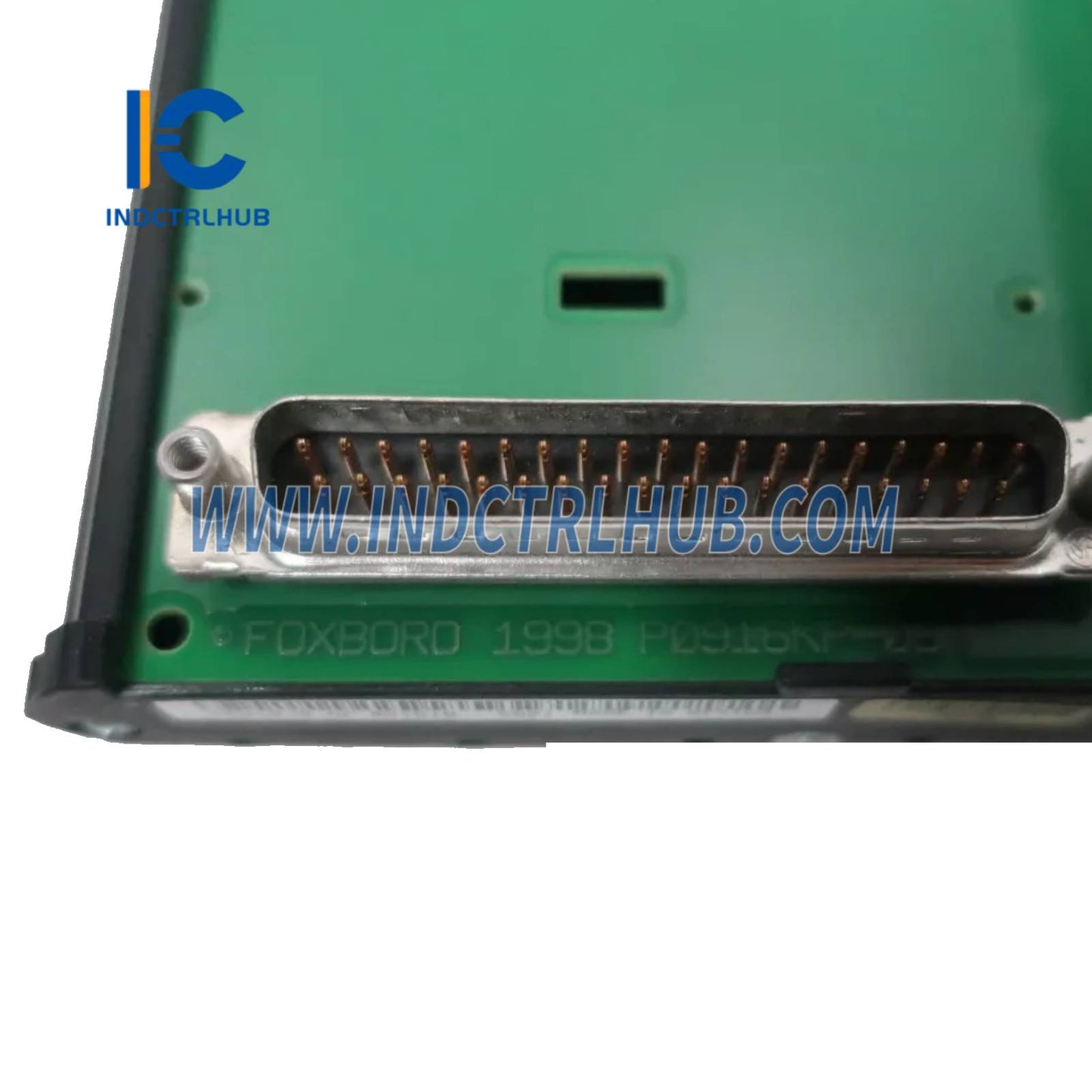

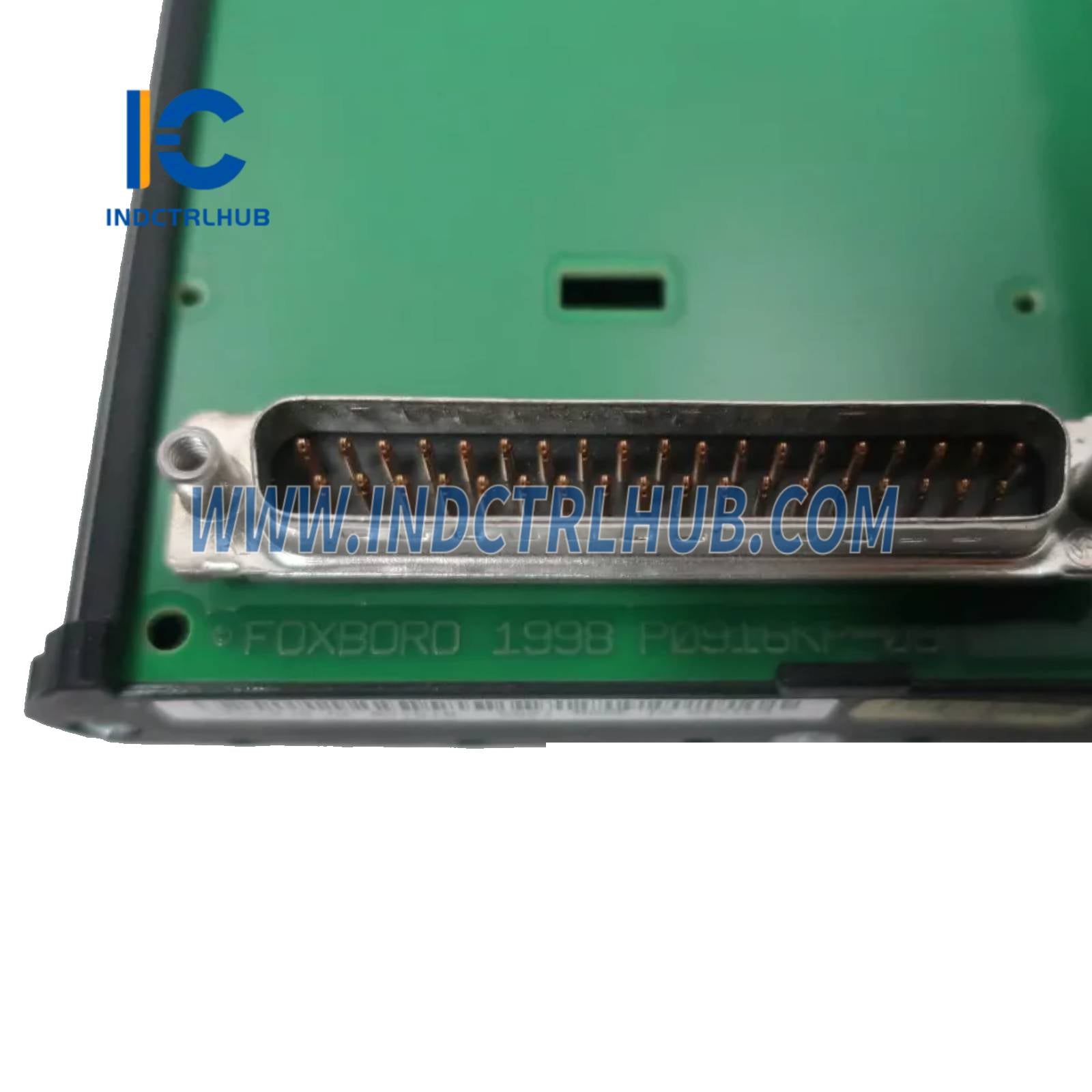

| Konektor (TA ke Kabel) | D-subminiature jantan 37-pin |
| Kabel yang Kompatibel | P/PVC: RH916FG (0,5 m), RH916FH (1,0 m), RH931RQ (2,0 m), RH916FJ (3,0 m), RH916FK (5,0 m), RH916FL (10,0 m), RH916FM (15,0 m), RH916FN (20,0 m), RH916FP (25,0 m), RH916FQ (30,0 m); LSZH: RH928BA (0,5 m), RH928BB (1,0 m), RH928BC (2,0 m), RH928BD (3,0 m), RH928BE (5,0 m), RH928BF (10,0 m), RH928BG (15,0 m), RH928BH (20,0 m), RH928BJ (25,0 m), RH928BK (30,0 m) |
| Aplikasi | Menghubungkan kabel lapangan ke FBM207b untuk masukan sense kontak 24 V DC (misalnya, dari kontak atau saklar solid-state) |
| Jenis Sertifikasi | Tipe 1, Tipe 2 (lihat Kepatuhan Regulasi) |
| Isolasi | Isolasi saluran disediakan oleh FBM207b |
🔌 Spesifikasi Fisik
| Fitur | Spesifikasi |
|---|---|
| Bahan | Poliamida (PA) |
| Berat | Perkiraan 272 g (0,60 lb) untuk panjang 127 mm atau 317 g (0,7 lb) untuk panjang 146 mm |
| Dimensi | Tinggi: 125 mm (4,92 in); Lebar: 127 mm (5,02 in) atau 146 mm (5,75 in); Kedalaman: Tidak ditentukan (biasanya ~76 mm untuk TA serupa) |
| Pemasangan | Rel DIN (mendukung gaya 32 mm dan 35 mm) |
| Koneksi Terminasi Lapangan | Kabel tipe kompresi: Padat: 0,2 hingga 4 mm² (24 hingga 12 AWG); Serabut: 0,2 hingga 2,5 mm² (24 hingga 12 AWG); Serabut dengan ferrule: 0,2 hingga 2,5 mm² (dengan atau tanpa kerah plastik) |

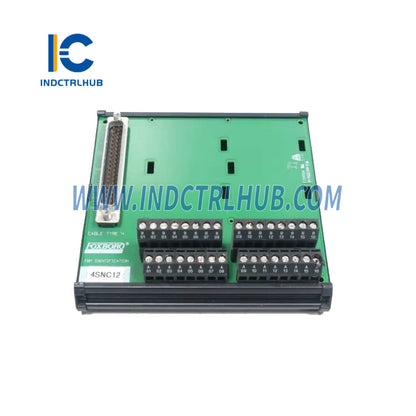

| Blok Terminal | Masukan: 2 tingkat, 16 posisi; Eksitasi: 2 tingkat, 4 posisi |
| Warna Grup Keluarga | Biru tua (diskrit) |
🌡️ Spesifikasi Lingkungan
| Parameter | Spesifikasi |
|---|---|
| Suhu Operasi | -20 hingga +70°C (-4 hingga +158°F) |
| Suhu Penyimpanan | -40 hingga +70°C (-40 hingga +158°F) |
| Kelembaban Relatif | 5 hingga 95% (tidak mengembun) |
| Kontaminasi | Kelas G3 (keras) menurut ISA S71.04, diuji menurut EIA 364-65, Kelas III |
| Getaran | 7,5 m/s² dari 5 hingga 500 Hz |
✅ Kepatuhan Regulasi
| Standar | Detail |
|---|---|
| Kompatibilitas Elektromagnetik (EMC) | Direktif EMC Eropa 2004/108/EC (sebelum 20 April 2016) dan 2014/30/EU (mulai 20 April 2016); Memenuhi EN61326-1:2013 Kelas A Emisi dan Tingkat Imunitas Industri |
| Keamanan Produk (UL) | Terdaftar UL/UL-C untuk Kelas I, Grup A-D, Divisi 2, lokasi berbahaya T4 saat terhubung ke modul prosesor Foxboro Evo yang ditentukan; Memenuhi persyaratan Kelas 2 menurut NEC (NFPA No.70) dan CSA C22.1 |
| Keamanan Produk (Eropa) | Direktif Tegangan Rendah Eropa 2006/95/EC (sebelum 20 April 2016) dan 2014/35/EU (mulai 20 April 2016); ATEX 94/9/EC (sebelum 20 April 2016) dan 2014/34/EU (mulai 20 April 2016); Bersertifikat DEMKO Ex nA IIC T4 untuk Zona 2 |
| Jenis Sertifikasi 1 | Terdaftar UL/UL-C untuk Kelas I, Grup A-D, Divisi 2, T4; Bersertifikat DEMKO Ex nA IIC T4 untuk Zona 2 |
| Jenis Sertifikasi 2 | Terdaftar UL/UL-C sebagai perangkat terkait untuk sirkuit lapangan non-incendive (Kelas I, Grup A-D, Divisi 2) dan bersertifikat DEMKO untuk Grup IIC, Zona 2; Sirkuit lapangan dibatasi pada Kelas 2 (60 V DC, 30 V AC, 100 VA atau kurang) jika peralatan pelanggan memenuhi batas Kelas 2 |
| Kepatuhan RoHS | Mematuhi Direktif RoHS Eropa 2011/65/EU |
| Sertifikasi Maritim | Disetujui Tipe ABS dan bersertifikat Maritim Bureau Veritas untuk Kategori Lingkungan EC31 |
📦 Informasi Pemesanan
| Bidang | Detail |
|---|---|
| Grade | Industri |
| Nomor Bagian | P0916JS (digantikan oleh RH916XT) |
| Modul Terkait | FBM207b (RH914WH) |
| Jenis TA | Tipe kompresi (Poliamida) |
| Kabel yang Kompatibel | Tipe 4 (P/PVC atau LSZH, lihat Spesifikasi Fungsional untuk nomor bagian) |
| Adaptor Redundan | RH926ZY (menggantikan P0926ZY) untuk konfigurasi FBM207b redundan |
