Product Description
Informasi Umum
|
Pabrikan |
Foxboro |
|---|---|
|

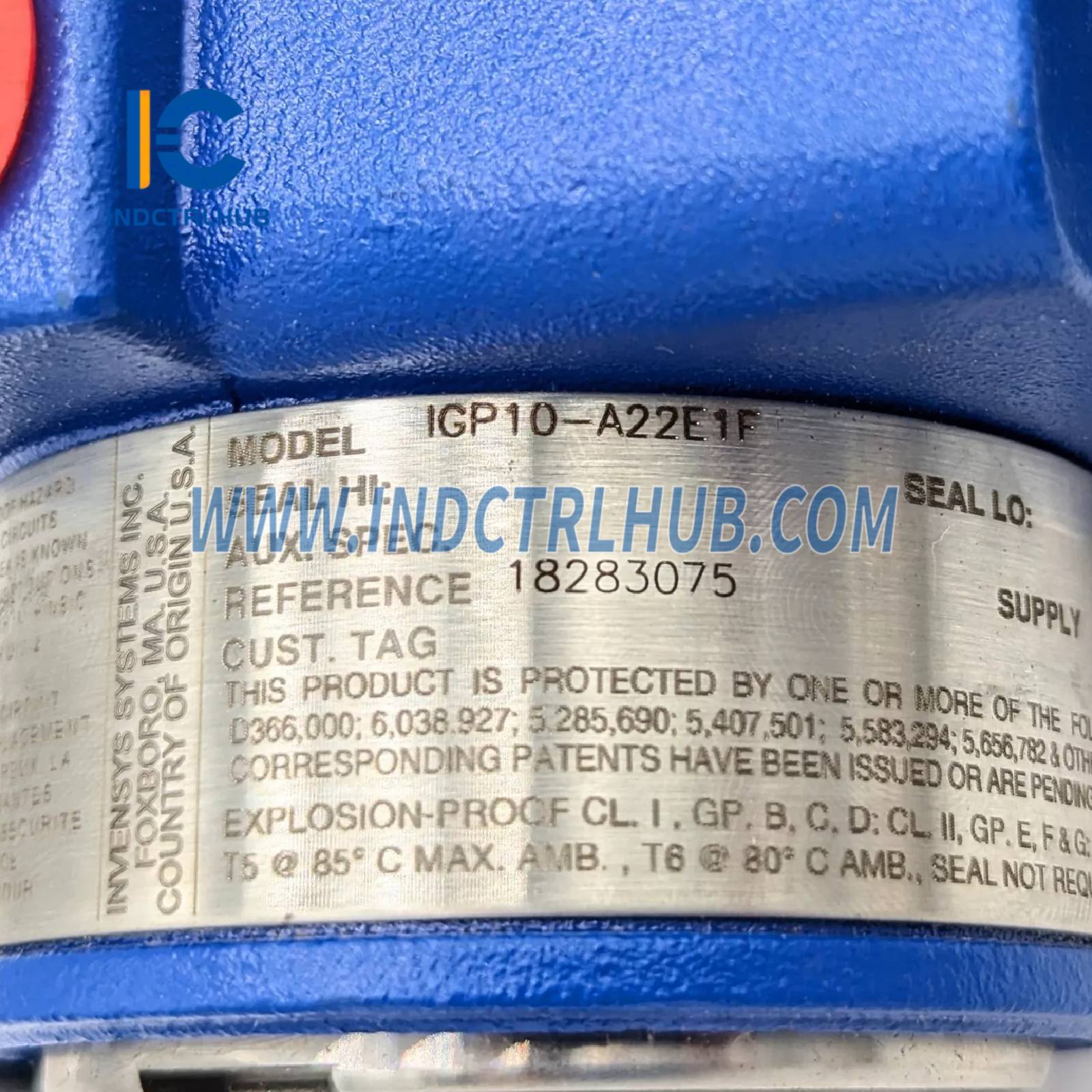

Nomor Model |
IGP10-A22D1F |
|
Keterangan |

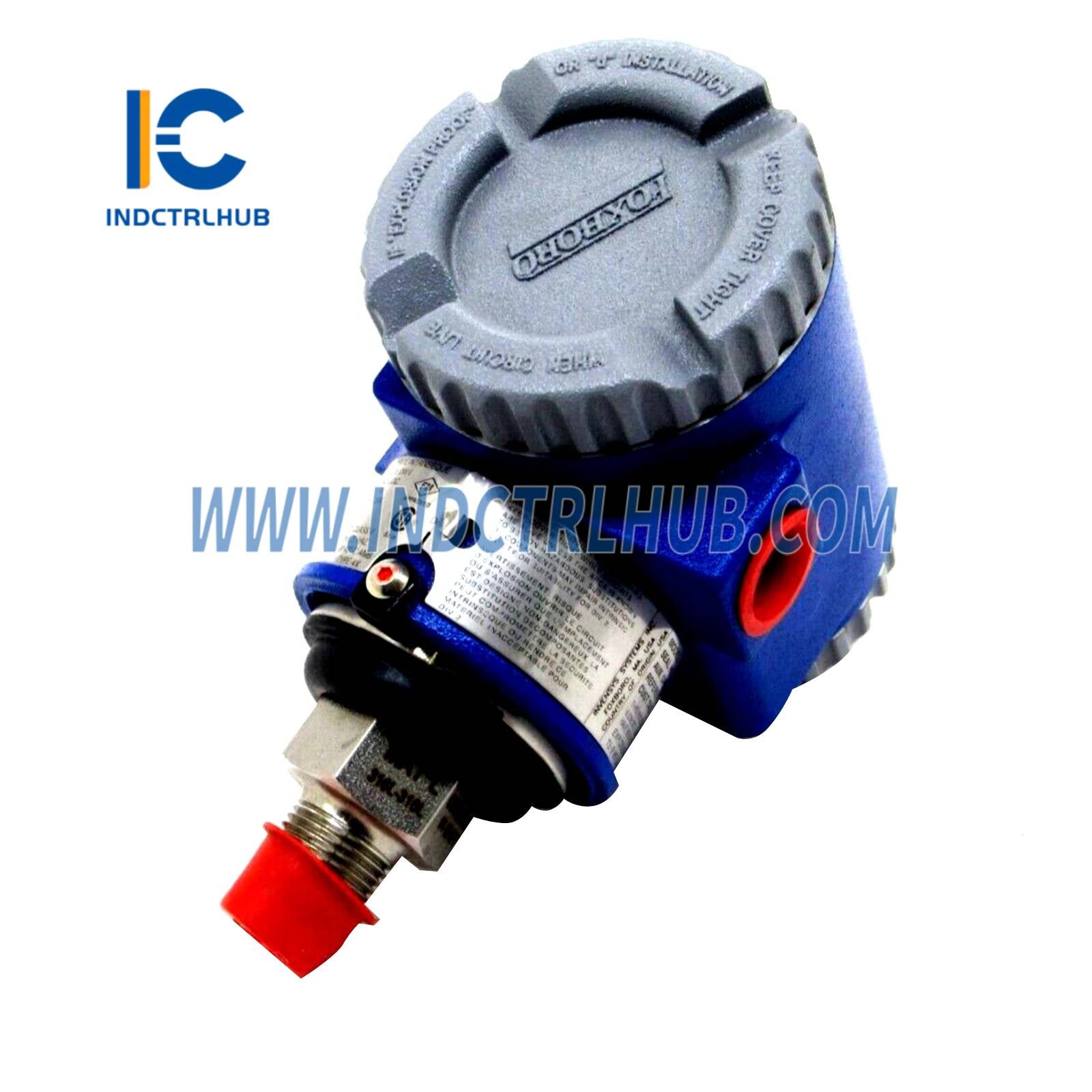

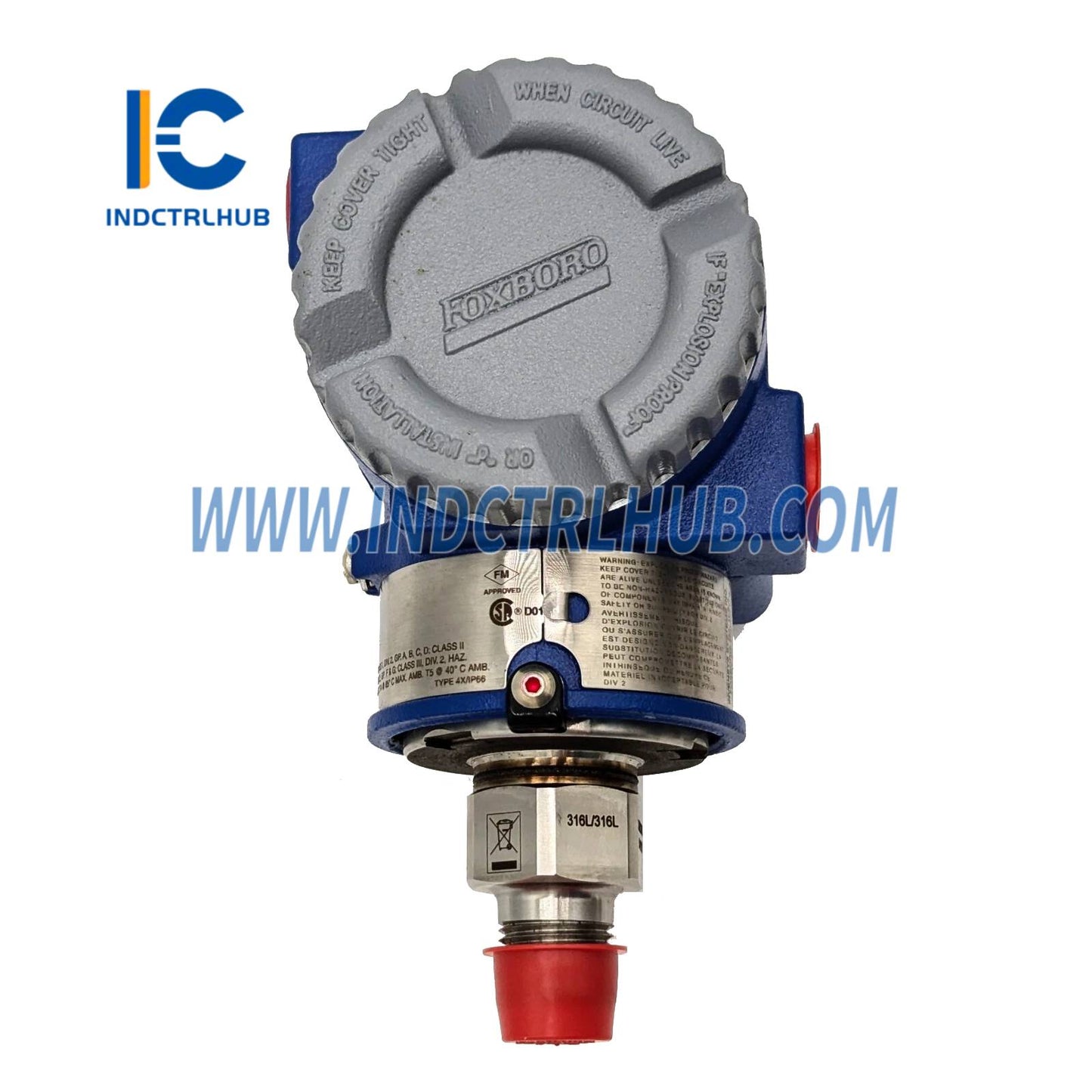

I/A Series® Transmitter Tekanan Tinggi dengan Output Digital atau Analog |
Spesifikasi Fisik
|
Parameter |
Spesifikasi |
|---|---|
|
Perlindungan Lingkungan |
IP66 (IEC 60529), NEMA 4X (tahan debu, tahan cuaca, tahan korosi) |
|

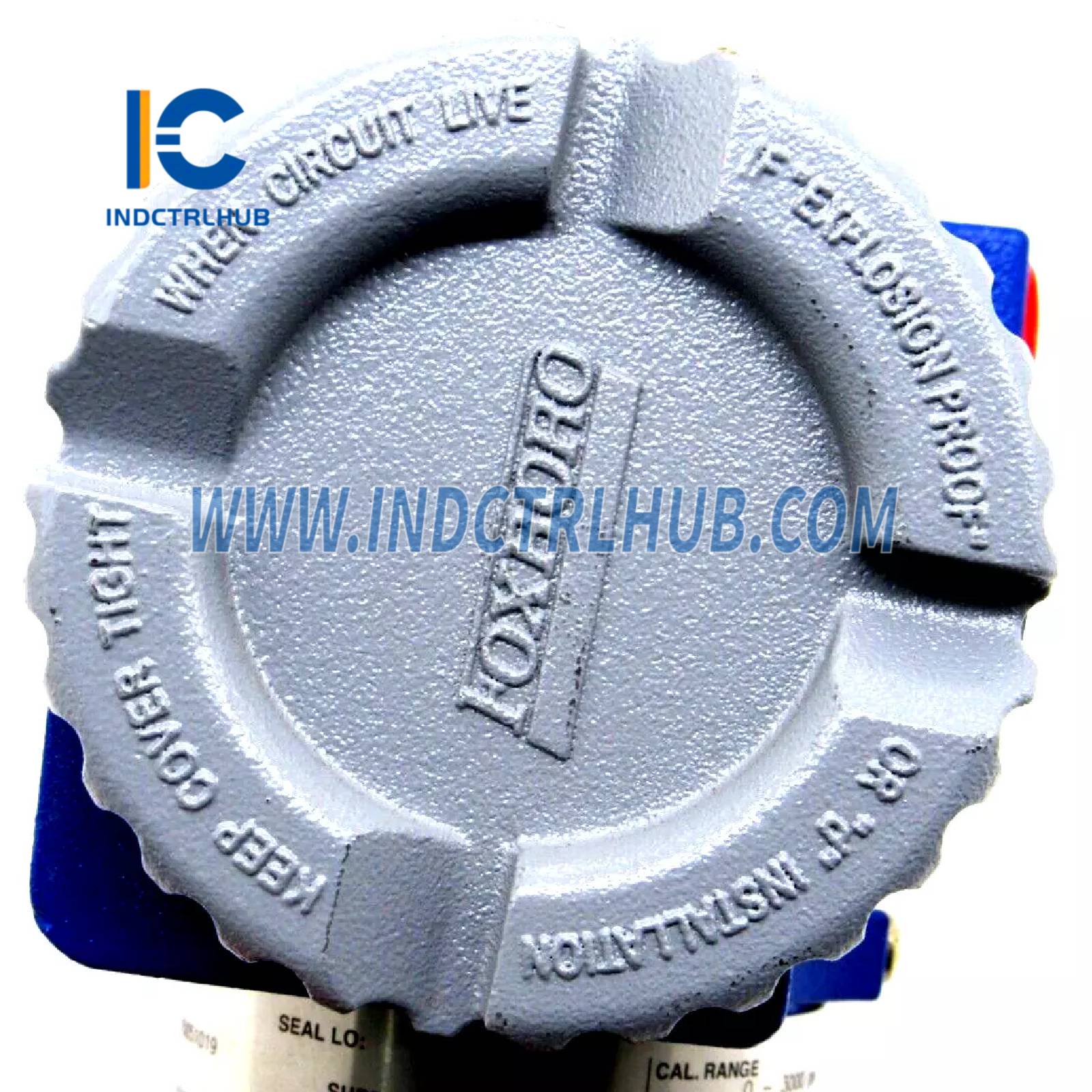

Rumah Elektronik |
Desain dua kompartemen: elektronik & sambungan lapangan dipisahkan |
|
Bahan Perumahan |
- Aluminium cor die-cast rendah tembaga berlapis epoksi (maksimum 0,6% tembaga) - Stainless steel 316 opsional |
|
Segel O-Ring |
Segel Buna-N untuk penutup rumah berulir, leher, dan blok terminal |
|
Proses Bagian Basah |
- Kode Rentang G & K: 15-5 SS atau Inconel X-750 - Kode Rentang H: 13-8 Molybdenum SS |
|
Posisi Pemasangan |
Orientasi apa saja |
|
Pendinginan |
Tidak berlaku (perangkat pasif) |
|
Pelapis Konformal |
Pada rakitan kabel tercetak (untuk perlindungan kelembapan/debu) |

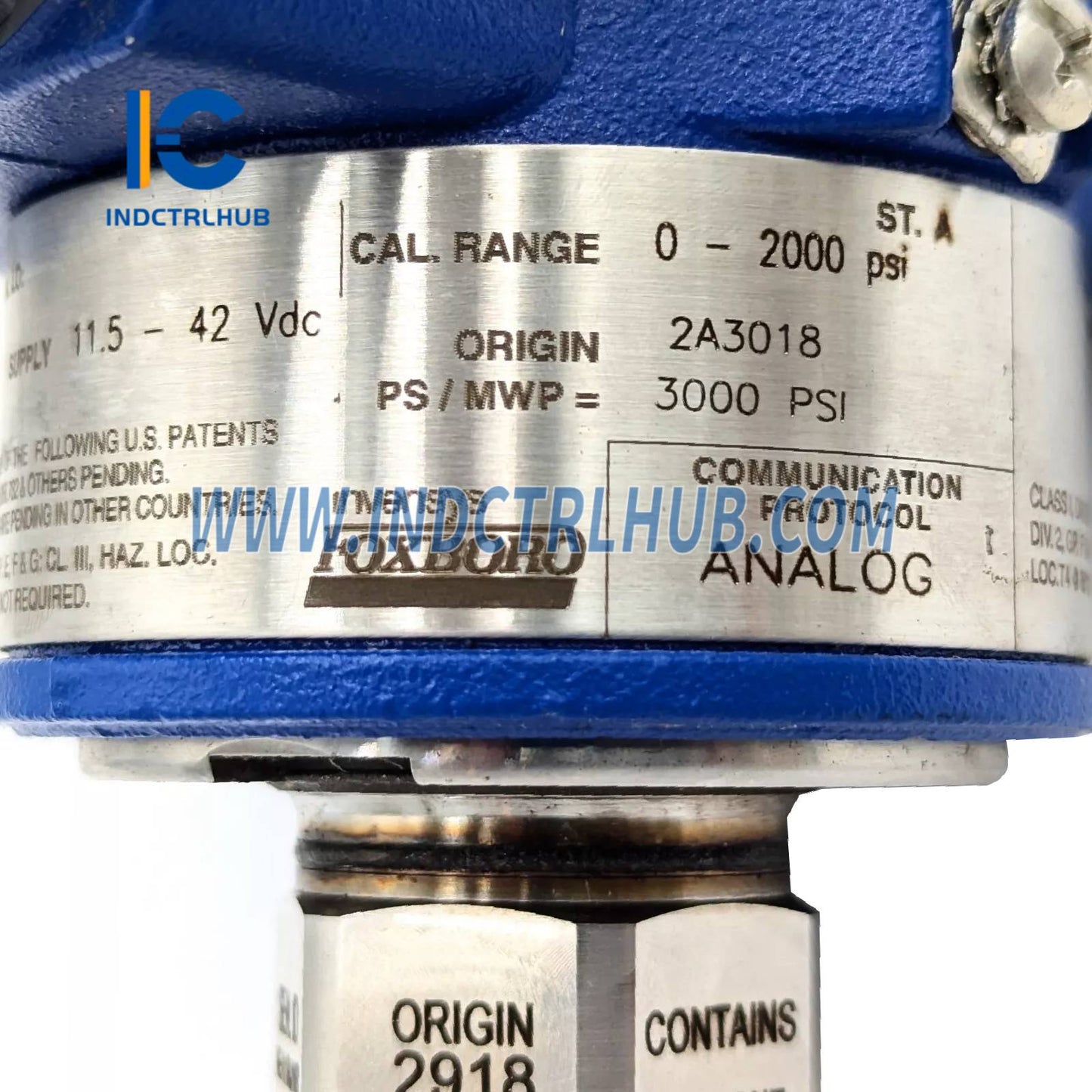

Spesifikasi Listrik
|
Parameter |
Spesifikasi |
|---|---|
|
Koneksi Listrik |
Dua entri konduit: 1/2 NPT, PG13.5, atau ulir M20 (sisi rumah) |
|
Penyegelan Konduktor |
Saluran yang tidak digunakan harus ditutup (plug logam tersedia) |
|
Terminasi Lapangan |
Melalui terminal sekrup dan ring pada blok terminal |

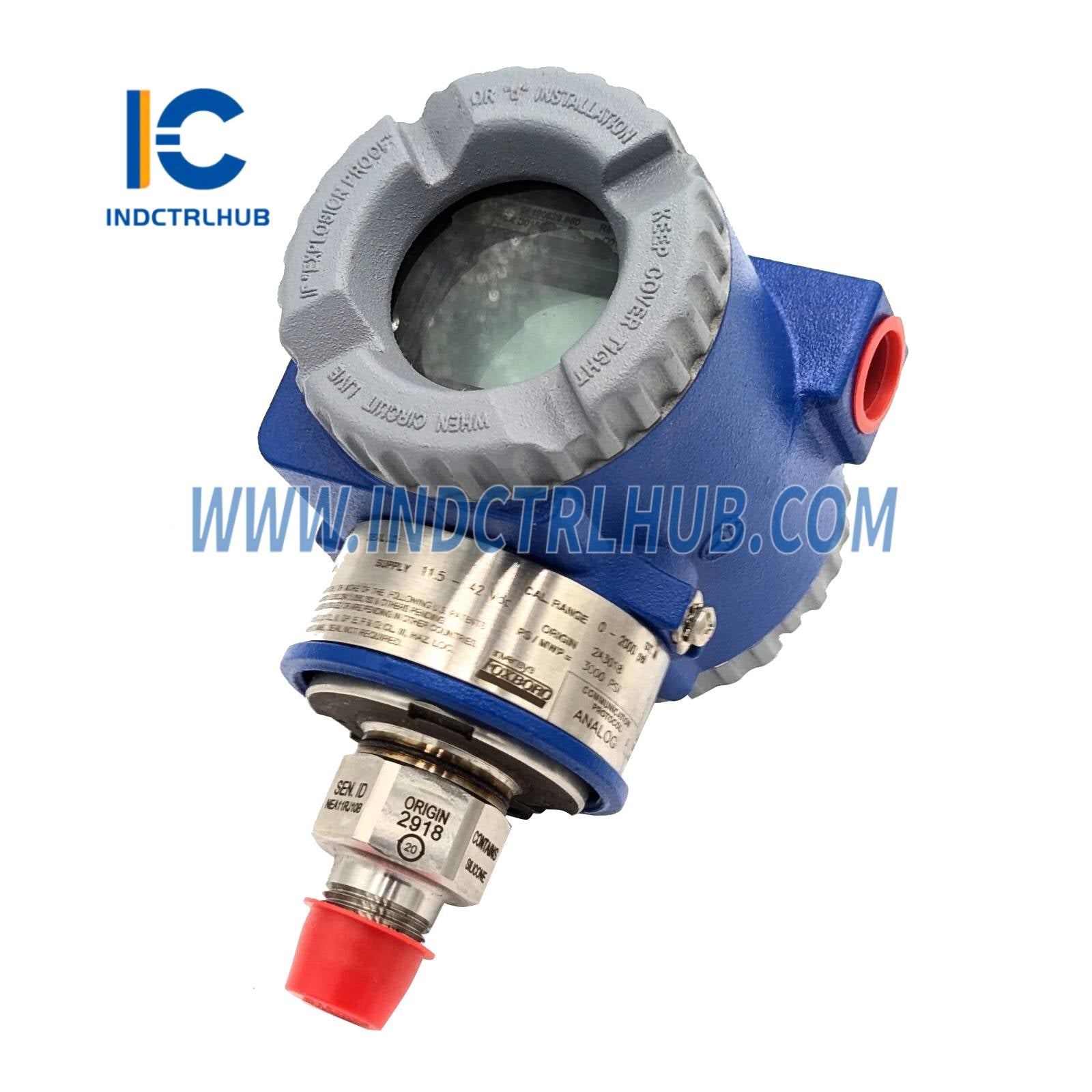

Pemasangan dan Koneksi Proses
|
Kode Struktur |
Kode Rentang |

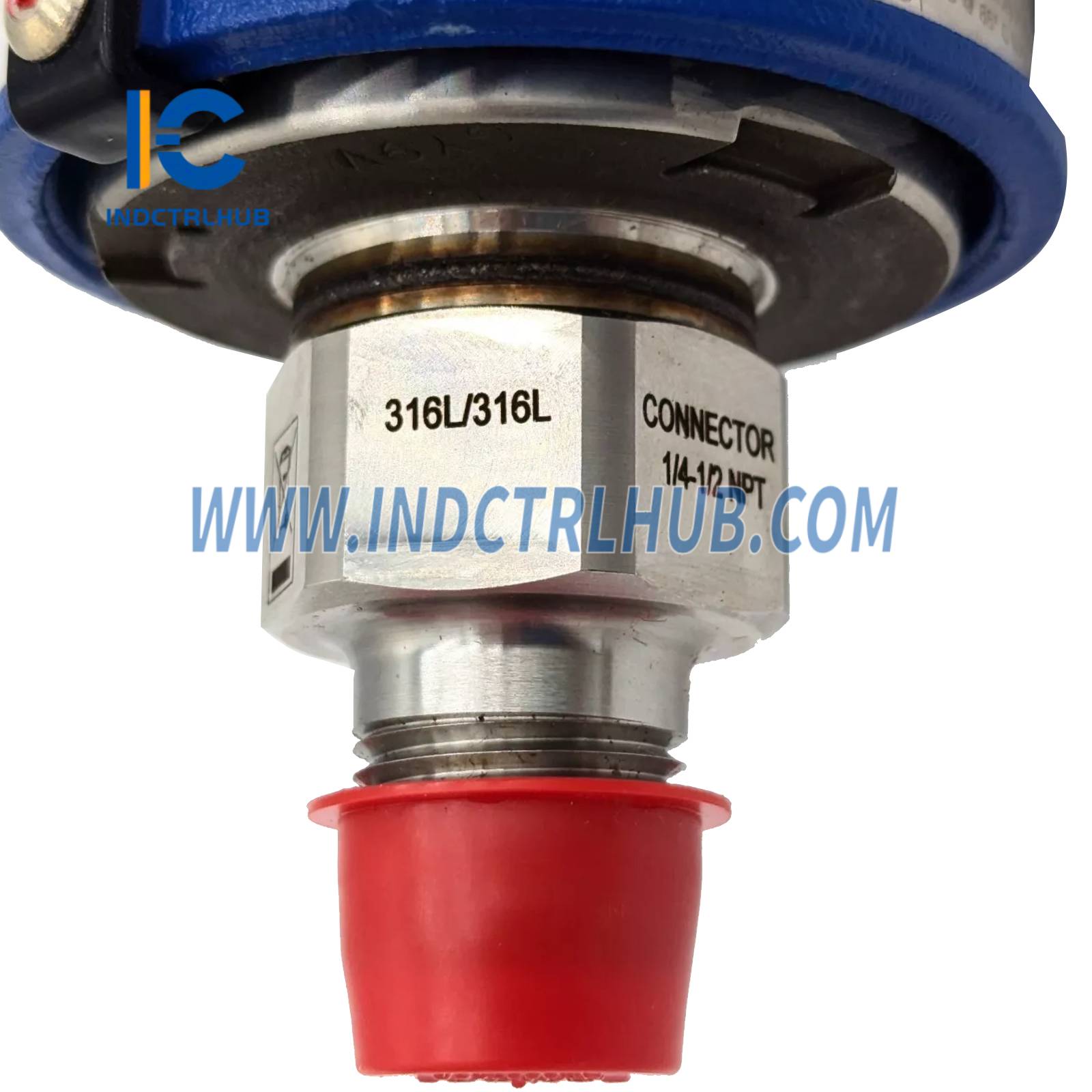

Koneksi Proses |
|---|---|---|
|
24, 26 |
G dan K |
Standar: 1/4 NPT Internal Opsional: G 1/2 Eksternal, F-250-C Autoclave |
|
28 |
H |
Standar: Autoklaf F-250-C saja |
Catatan:
(a) Opsi -G: Sambungan manometer ulir eksternal G 1/2 Form B
(b) Opsi -G1: Autoclave F-250-C dengan ulir gland internal 9/16-18
Massa
|
Konfigurasi |
Massa |
|---|---|
|
Rumah Aluminium |
1,5 kg (3,3 lb) |
|
316 Baja Tahan Karat |
2,6 kg (5,7 lb) |
|
Tambahan: Indikator LCD |
+0,2 kg (0,4 lb) |
