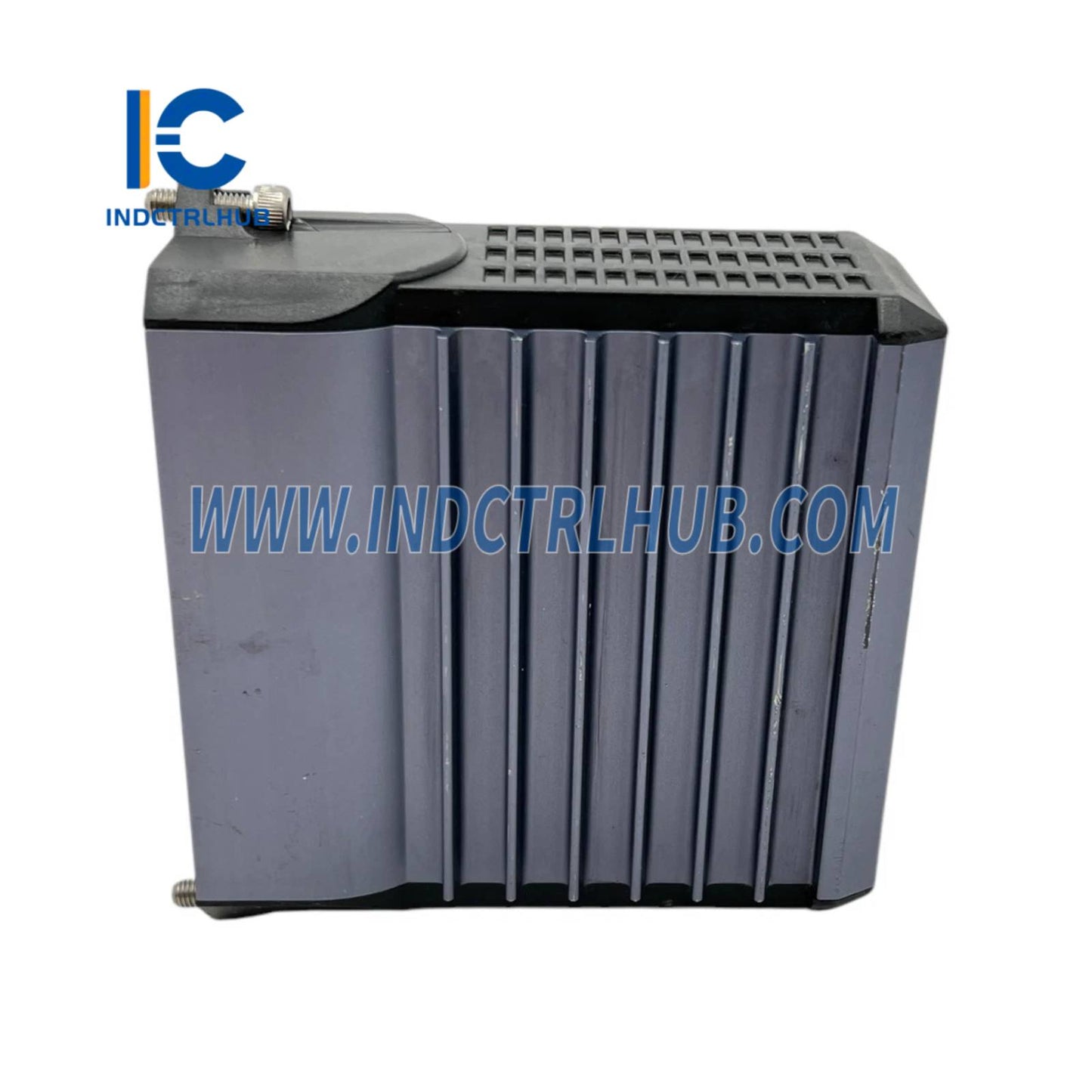

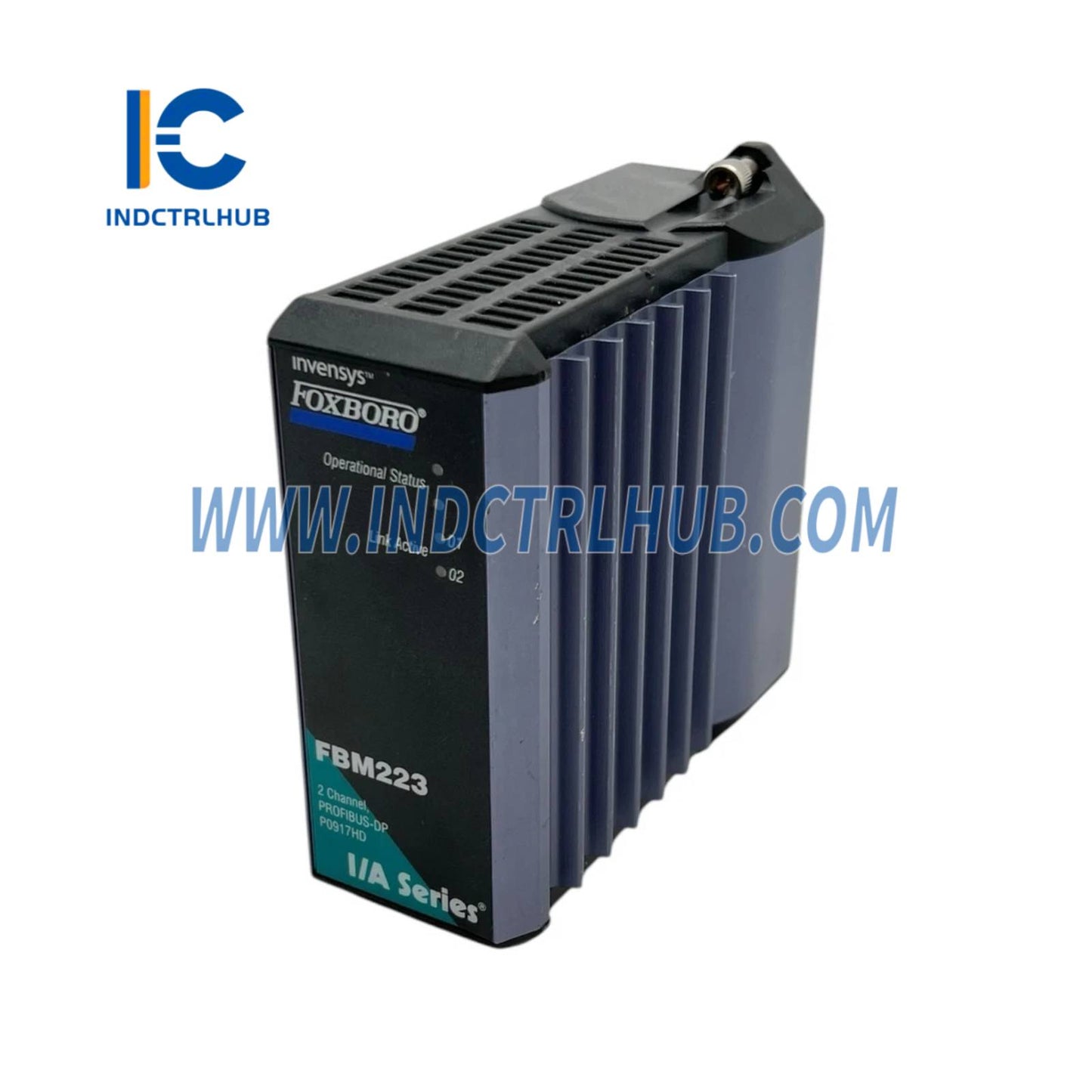

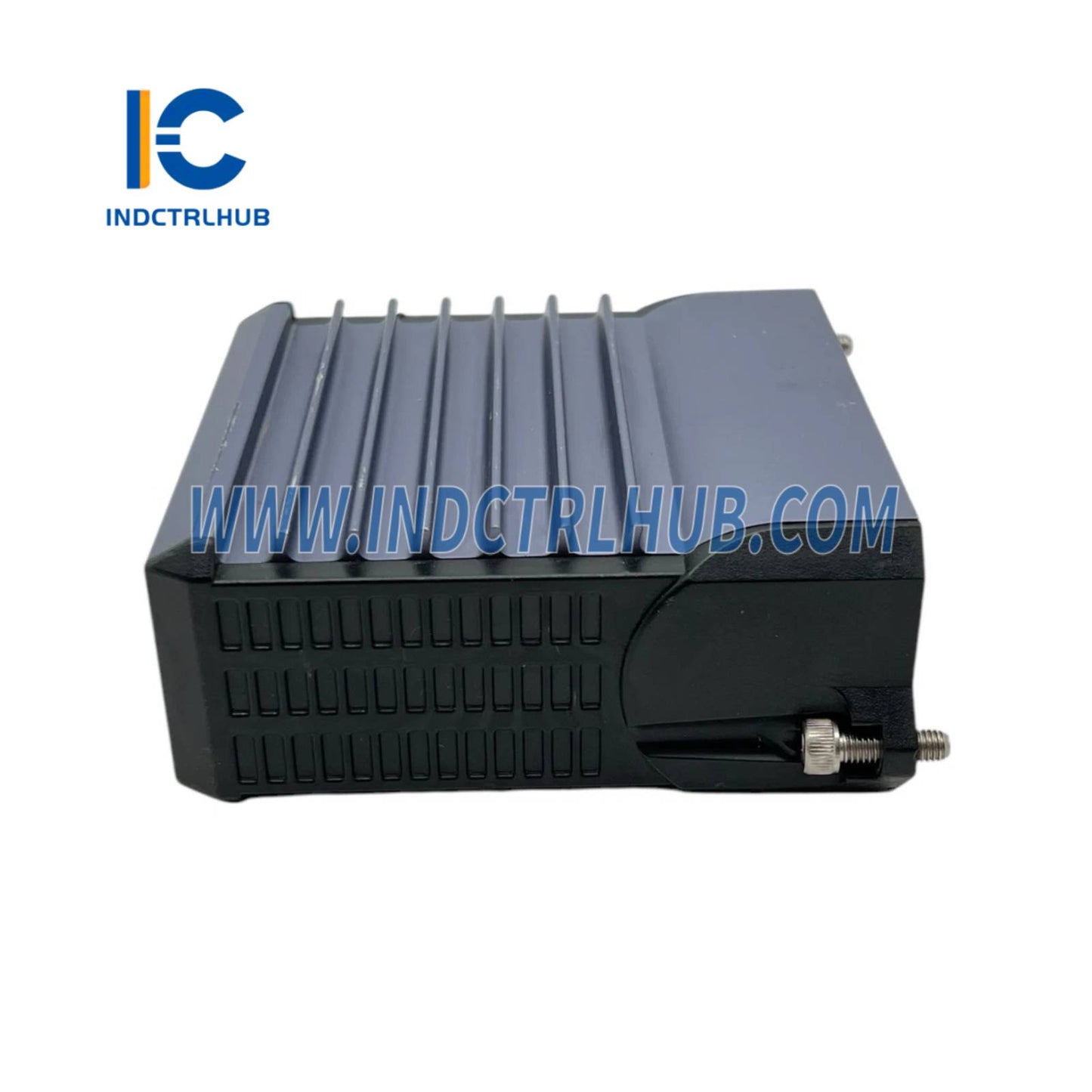

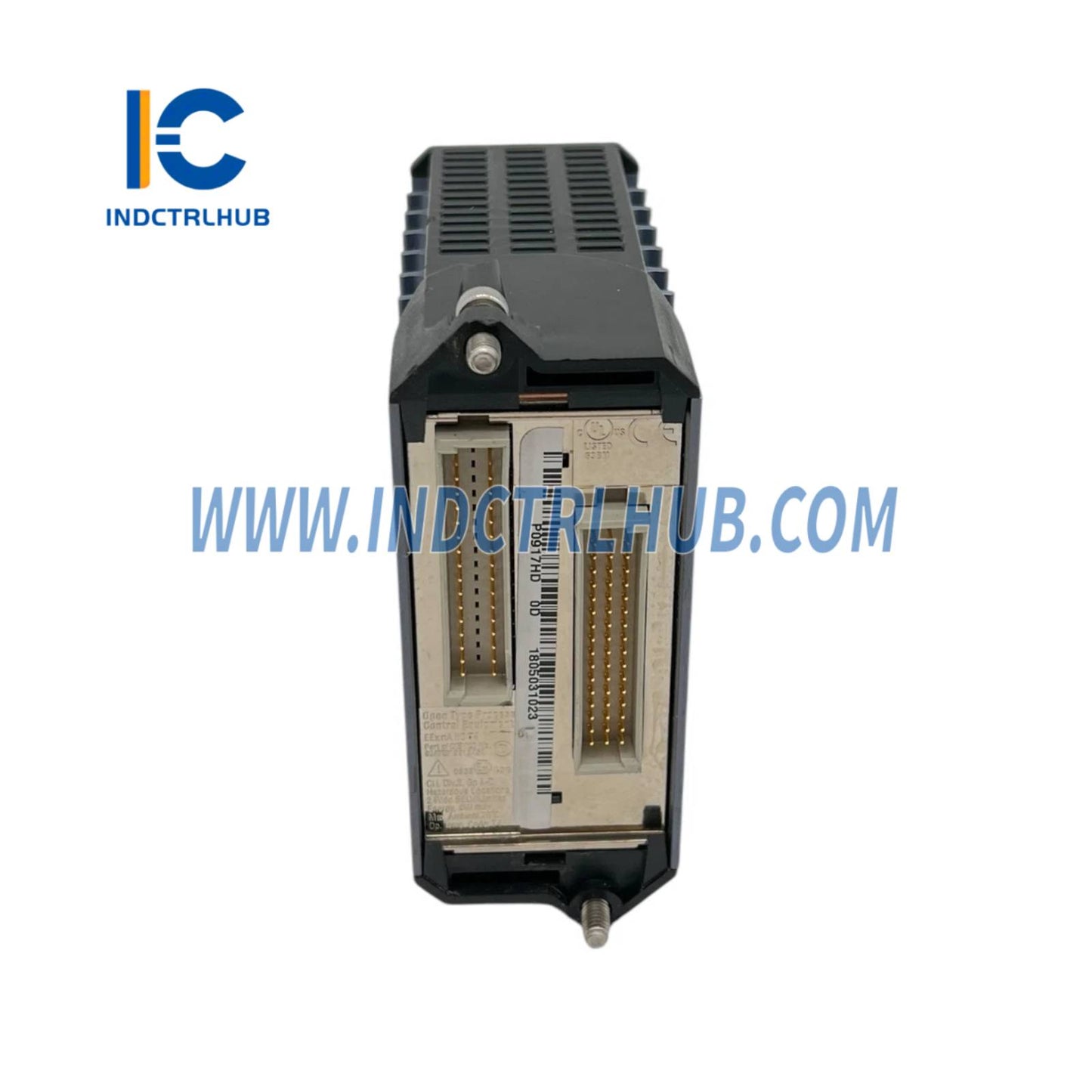

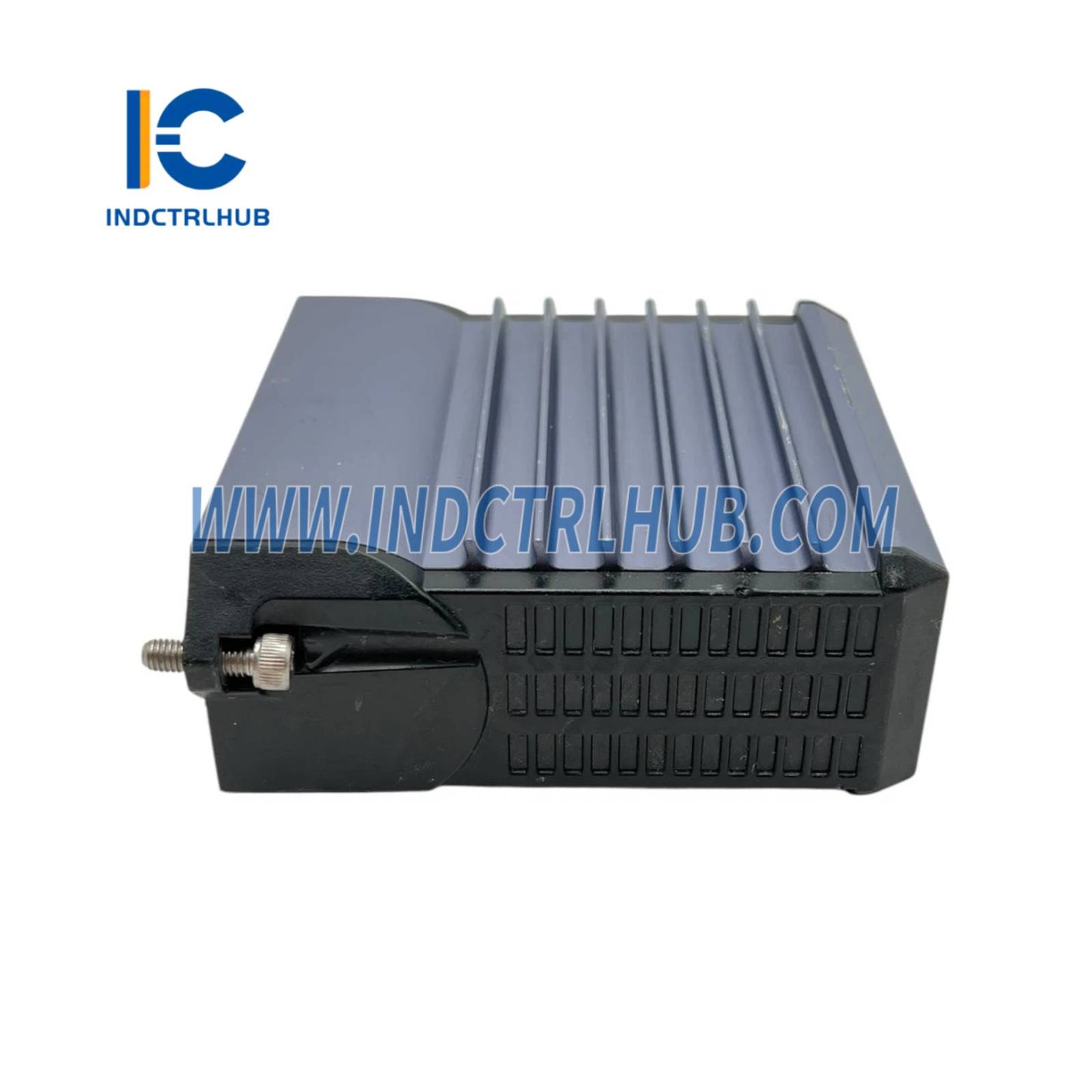

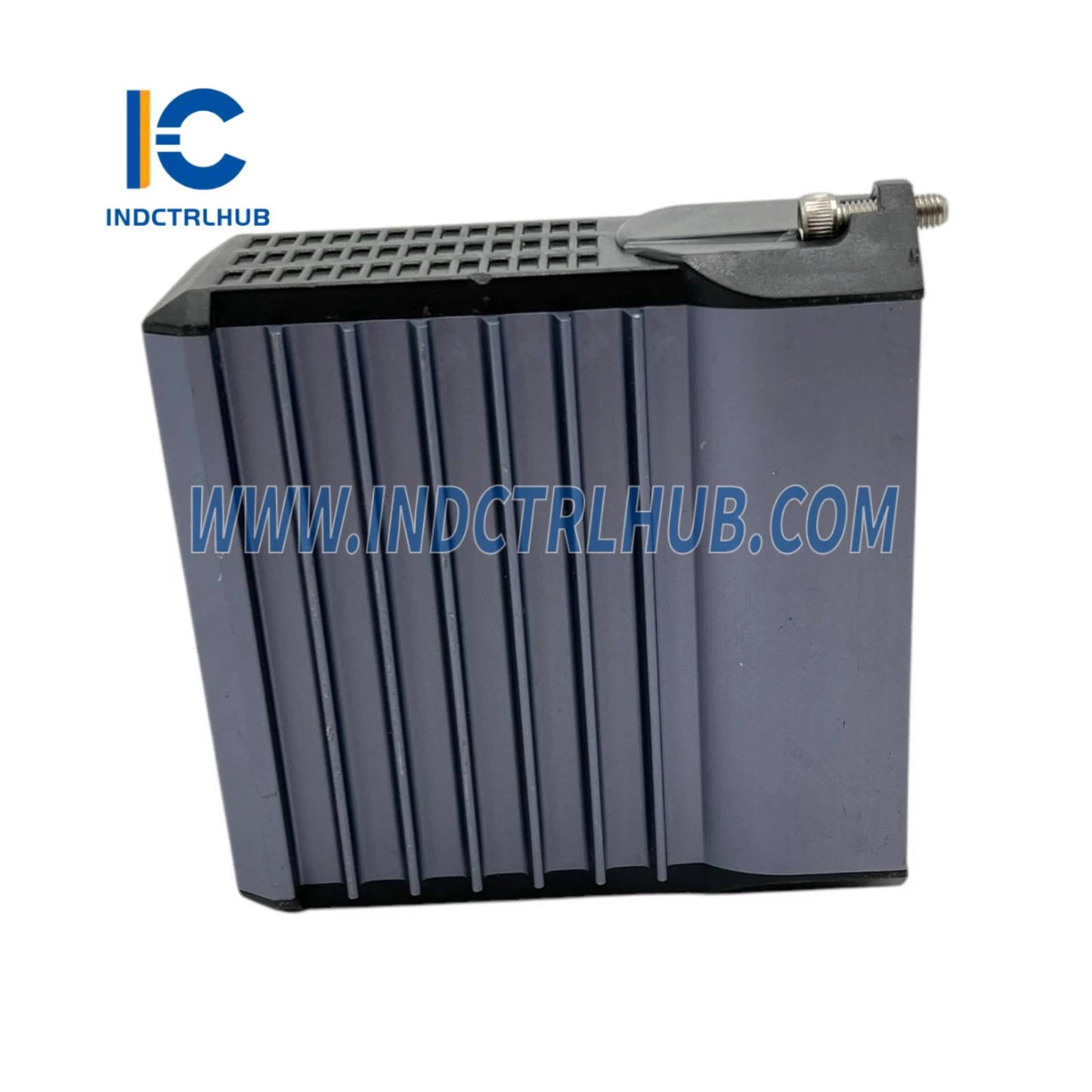

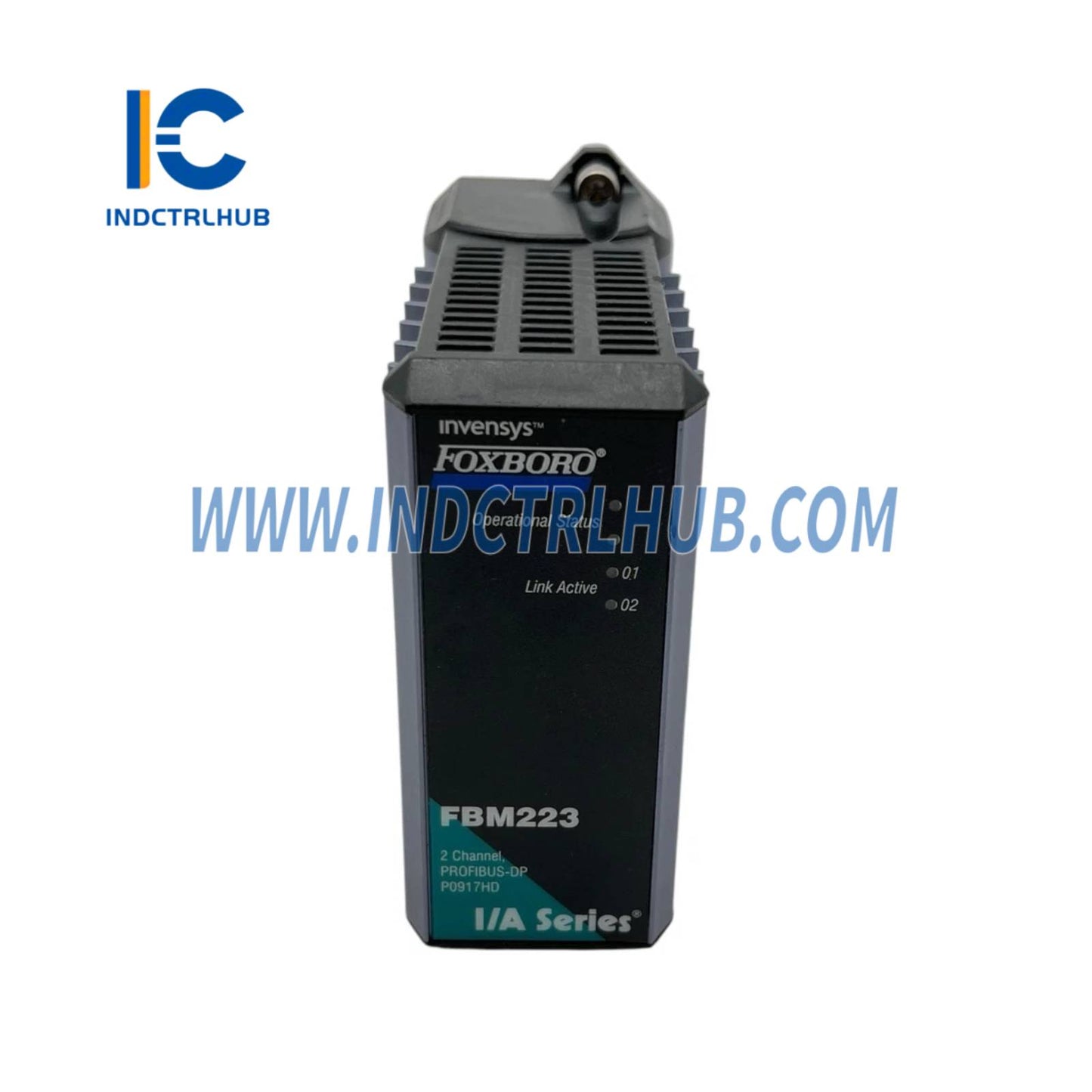

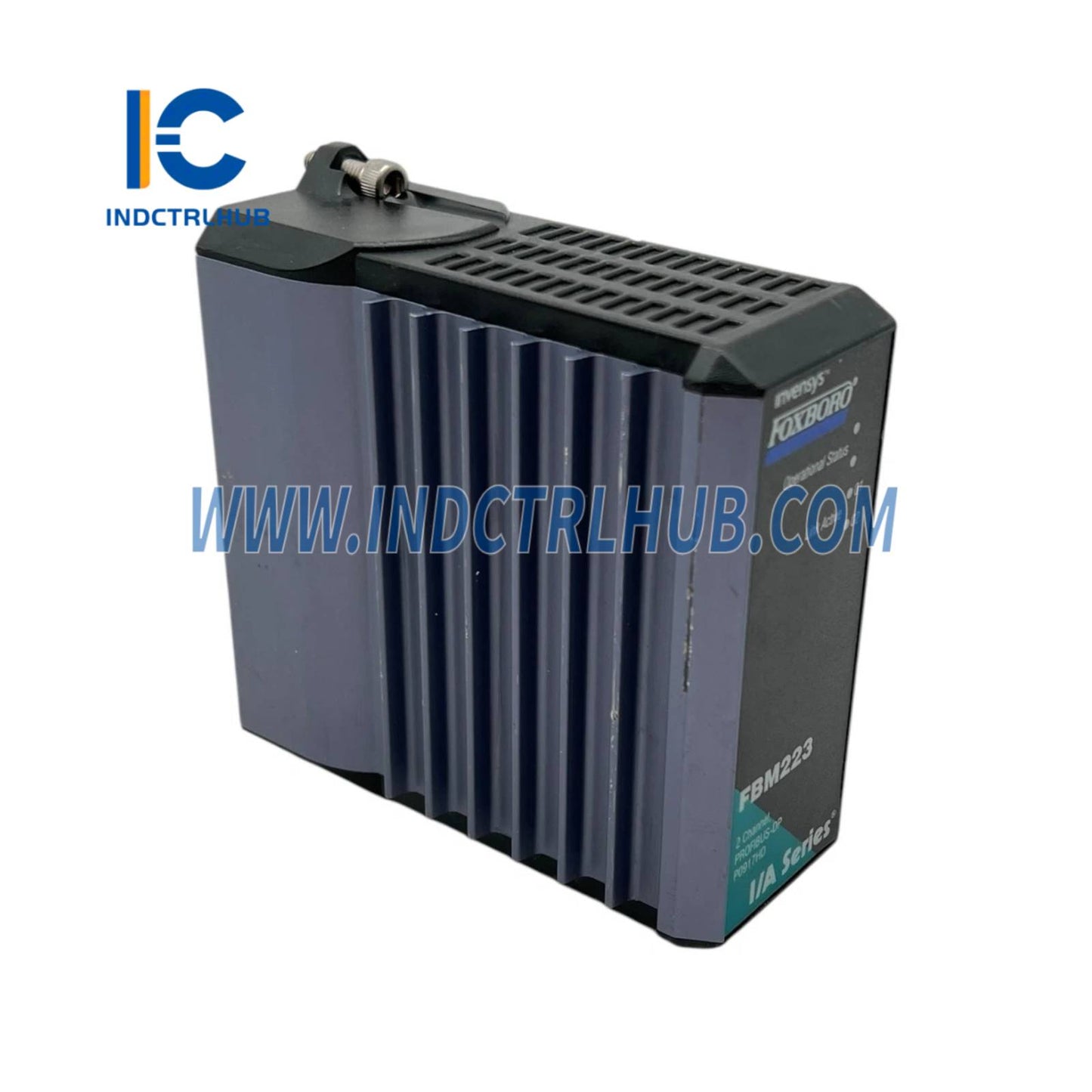

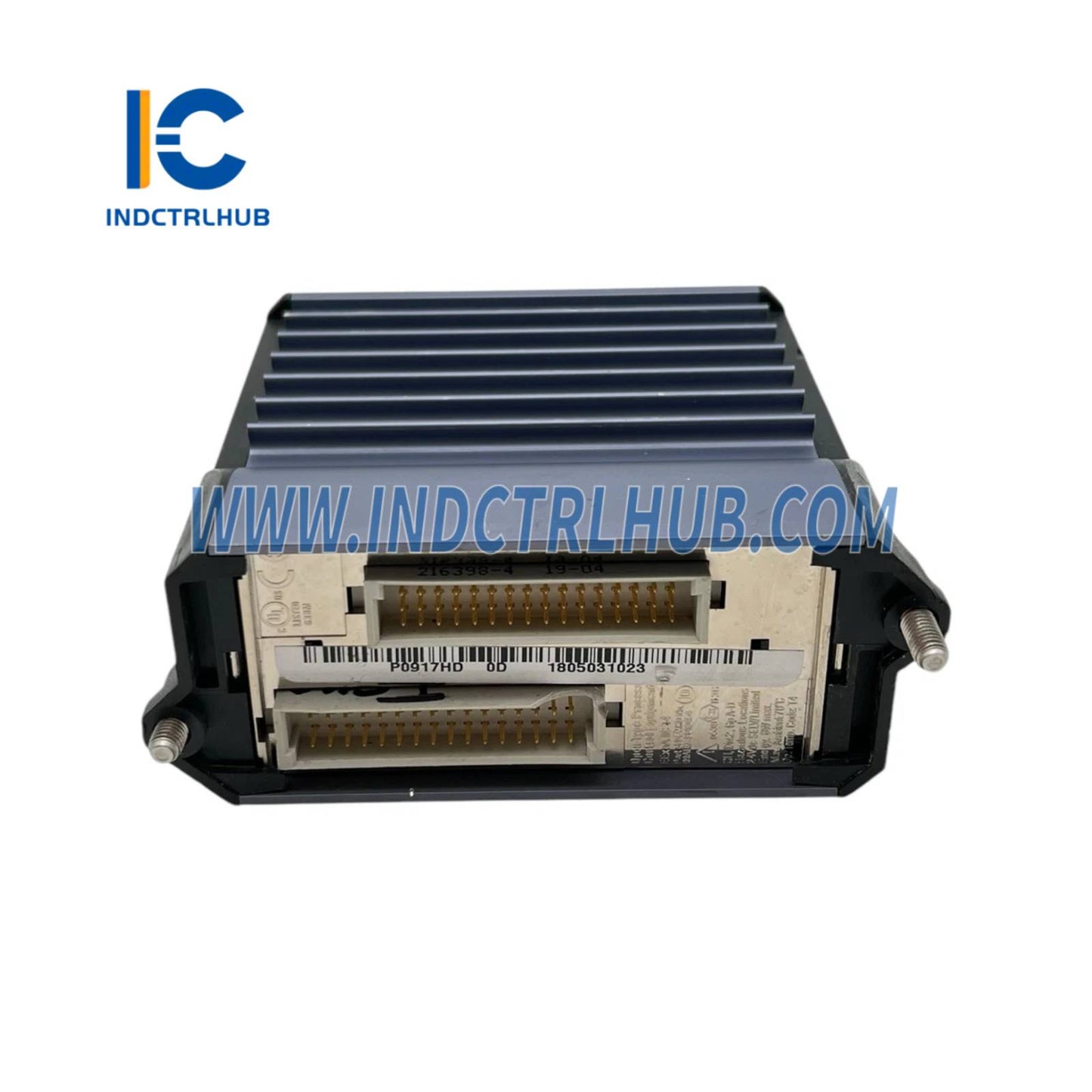

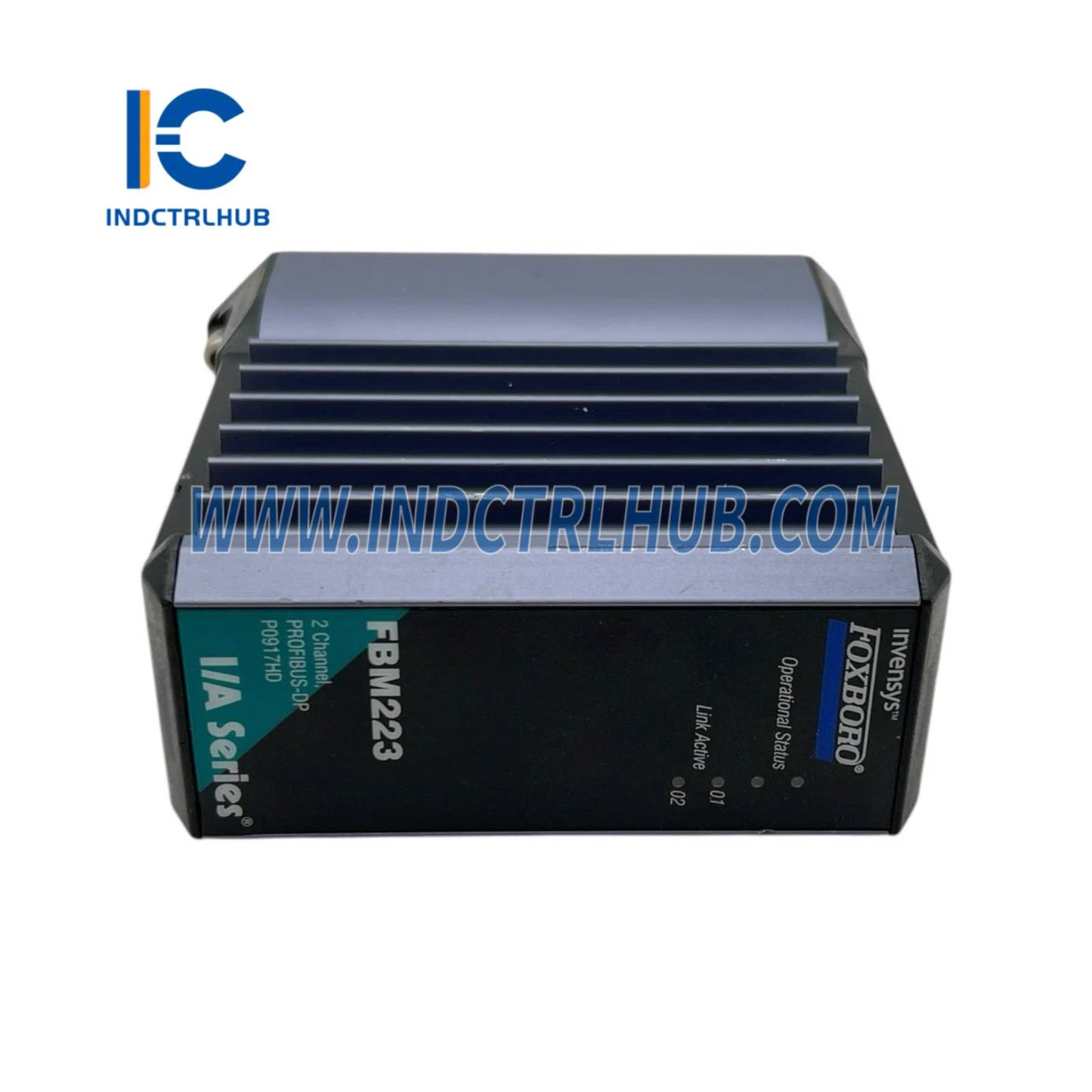

Modul Antarmuka Komunikasi Foxboro FBM223 P0917HD

Produsen

Foxboro (Schneider Electric / Invensys)

Model/Part Number

FBM223 P0917HD

Deskripsi

Modul Antarmuka Komunikasi PROFIBUS-DP™

Suhu Operasi

FBM223: –20 hingga +70°C (–4 hingga +158°F)  Perakitan Penghentian: –20 hingga +50°C (–4 hingga +122°F)

Suhu Penyimpanan

–40 hingga +70°C (–40 hingga +158°F)

Kelembapan Relatif

5 hingga 95% (tanpa kondensasi), operasi dan penyimpanan

Ketinggian

–300 hingga +3.000 m (–1.000 hingga +10.000 kaki)

Kontaminasi

Cocok untuk Kelas G3 (Keras) sesuai ISA S71.04; EIA 364-65, Kelas III

Getaran

7,5 m/s² (0,75 g), 5 hingga 500 Hz

Pemasangan - Modul

Baseplate Modular; dapat dipasang pada rel DIN atau rak 19 inci (horizontal/vertikal)

Pemasangan - TA

Kompatibel dengan rel DIN (rel 32 mm atau 35 mm)

Massa - Modul

Sekitar 284 g (10 oz)

Massa - TA (Sekrup Kompresi)

Sekitar 363 g (0,8 lb)

Dimensi Modul (T×L×D)

102 × 45 × 104 mm (4 × 1,75 × 4,11 in); 114 mm tinggi dengan lug

Bahan Konstruksi TA

Polipropilena (PVC); tipe sekrup kompresi

Warna Grup Keluarga

Hijau – komunikasi

Blok Terminal

Terminal 3 tingkat, 8 posisi

LED Status Operasional

Merah dan Hijau

LED Komunikasi Saluran

2 Amber (1 per port)

Panjang Kabel

Hingga 30 m (98 kaki)

Bahan Kabel

Poliuretan atau Hypalon XLP

Tipe Kabel

Tipe 1 (Lihat literatur produk untuk Tabel 2)

Konektor TA

D-subminiatur jantan 25-pin

Konektor Baseplate

D-subminiatur jantan 37-pin

Padat / Beruntai / AWG

0,2 hingga 4 mm² / 0,2 hingga 2,5 mm² / 24–12 AWG

Terjebak dengan Ferrules

0,2 hingga 2,5 mm² (dengan atau tanpa kerah)

Modul FBM223

P0917HD

TA – Sekrup Kompresi

P0917SY
