Product Description

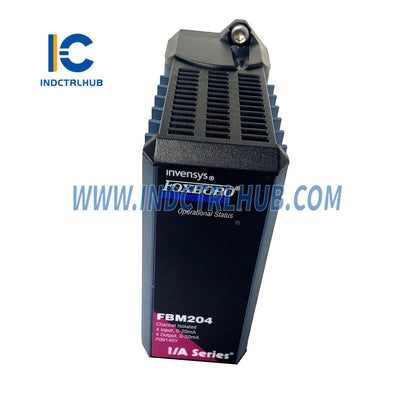

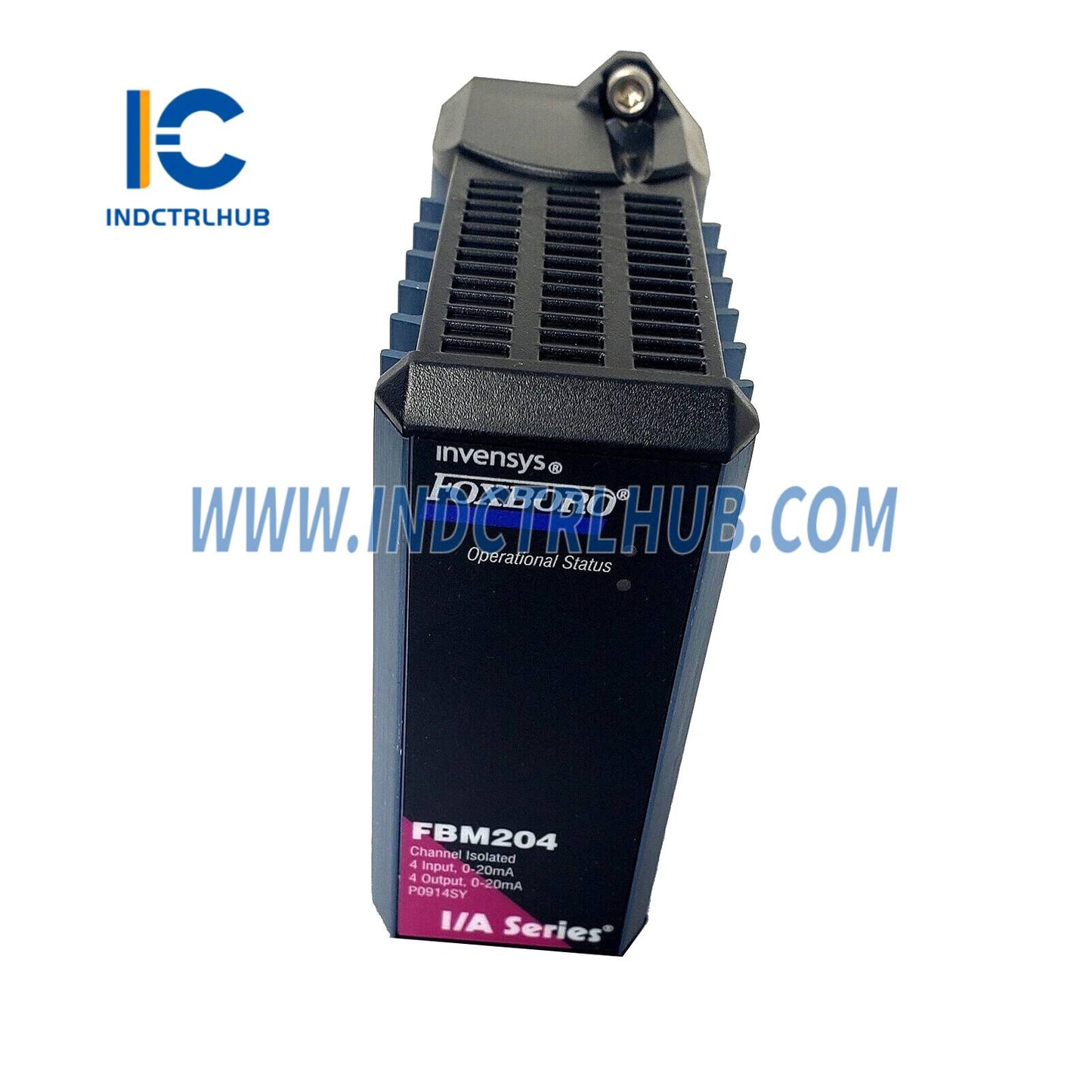

📘 Ikhtisar Produk
| Bidang | Detail |
|---|---|
| Produsen | Schneider Electric (Foxboro) |
| Nomor Model | FBM204 P0916DC |
| Jenis Produk | Modul I/O 0 hingga 20 mA |
| Fungsi | Menyediakan empat saluran input analog dc 20 mA dan empat saluran output analog dc 20 mA |
| Kompatibilitas Sistem | Berinteraksi dengan Foxboro DCS melalui Fieldbus modul redundan 2 Mbps; kompatibel dengan baseplate Seri 200 dan upgrade Seri 100 |
| Komponen yang Disertakan | Modul FBM204; memerlukan Termination Assembly (TA) dan kabel terpisah |
⚙️ Spesifikasi Perangkat Keras
| Fitur | Spesifikasi |
|---|---|
| Saluran Input | 4 saluran input analog dc 20 mA yang terisolasi dan independen |
| Saluran Output | 4 saluran output analog dc 20 mA yang terisolasi dan independen |
| Rentang Input/Output | 0 hingga 20,4 mA dc (nominal) |
| Akurasi Input | ±0,03% dari rentang (termasuk linearitas) |
| Akurasi Output | ±0,03% dari rentang (termasuk linearitas) |
| Koefisien Suhu Akurasi | ±50 ppm/°C |
| Konversi Sinyal Input A/D | Konverter Sigma-Delta independen per saluran (pembacaan baru setiap 25 ms) |
| Impedansi Saluran Input | 61,5 Ω nominal |
| Periode Integrasi | Dapat dikonfigurasi perangkat lunak |
| Penolakan Mode Umum | >100 dB pada 50 atau 60 Hz |
| Penolakan Mode Normal | >95 dB pada 50 atau 60 Hz |
| Beban Output | Maksimum 750 Ω |
| Penundaan Pemrosesan Output | Maksimum 30 ms |
| Resolusi Output | 13 bit |
| Isolasi Saluran Input | Terisolasi galvanik; tahan 600 V AC selama 1 menit (tidak untuk sambungan permanen) |
| Perlindungan Catu Daya Loop (Input) | Terisolasi galvanik, arus terbatas (<30 mA, ~100 mA jika hubung singkat), tegangan teratur |
| Perlindungan Catu Daya Loop (Output) | Terisolasi galvanik, arus terbatas (~25 mA, hingga 35 mA jika FET hubung singkat), tegangan teratur |
| Jarak Kabel Perangkat Lapangan (Input) | Tergantung pada tegangan kepatuhan (20,2 V dc pada 20,4 mA), ukuran kawat, dan penurunan tegangan perangkat lapangan |
| Jarak Kabel Perangkat Lapangan (Output) | Tergantung pada tegangan kepatuhan (19,6 V dc pada 20,4 mA), ukuran kawat, dan penurunan tegangan perangkat lapangan |
| Kompatibilitas HART | Kompatibel secara elektrik dengan sinyal HART standar; memerlukan resistor in-line 200 Ω (RH902VY) untuk pemancar FoxCom/HART |
| Indikator Visual | LED merah dan hijau untuk status modul |

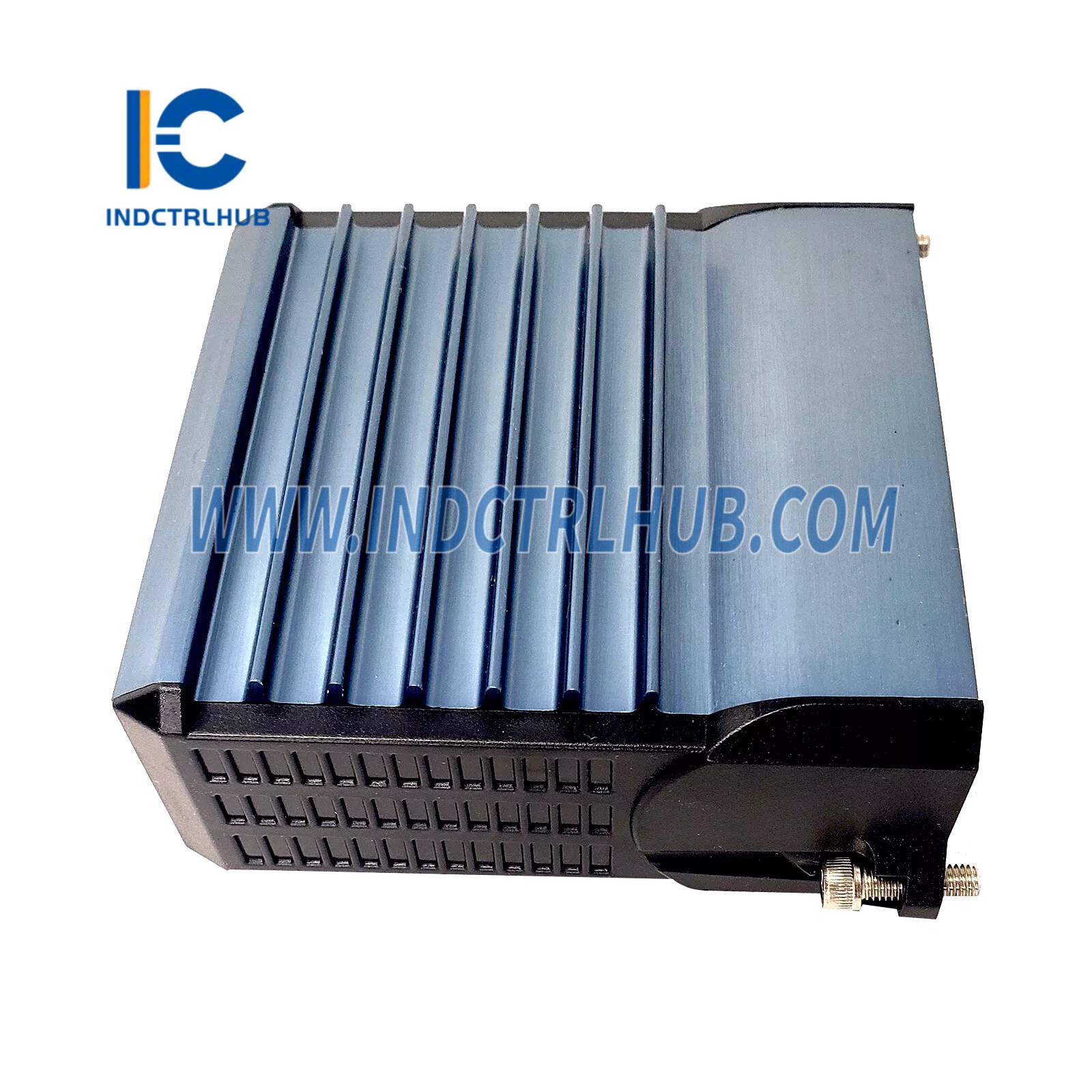

| Konstruksi | Eksterior aluminium ekstrusi yang kokoh |
🔌 Persyaratan Daya
| Fitur | Spesifikasi |
|---|---|
| Rentang Tegangan Input (Redundan) | 24 V DC +5%, -10% |
| Konsumsi | 7 W (maksimum) |
| Disipasi Panas | 3,5 W (maksimum) |
🌡️ Spesifikasi Lingkungan
| Parameter | Spesifikasi |
|---|---|
| Suhu Operasi | Modul dan TA (PA): -20 hingga +70°C (-4 hingga +158°F) |
| Suhu Penyimpanan | -20 hingga +70°C (-4 hingga +158°F) |
| Kelembaban Relatif | 5 hingga 95% (tidak mengembun) |
| Altitude (Operasi) | -300 hingga +3.000 m (-1.000 hingga +10.000 ft) |
| Altitude (Penyimpanan) | -300 hingga +12.000 m (-1.000 hingga +40.000 ft) |
| Getaran | 7,5 m/s² (0,75 g) dari 5 hingga 500 Hz |
| Kontaminasi | Kelas G3 (keras) sesuai ISA S71.04, diuji sesuai EIA 364-65, Kelas III |
✅ Kepatuhan Regulasi
| Standar | Detail |
|---|---|
| EMC | Direktif EMC Eropa 2004/108/EC (sebelum Apr 2016), 2014/30/EU (setelah Apr 2016); EN61326-1:2013 Kelas A Emisi, Imunitas Industri |
| Keamanan Produk (UL) | Terdaftar UL/UL-C untuk Kelas I, Grup A-D, Divisi 2, T4; Kelas 2 sesuai NEC (NFPA No.70) dan CSA C22.1 |
| Keamanan Produk (Eropa) | Direktif Tegangan Rendah 2006/95/EC (sebelum Apr 2016), 2014/35/EU (setelah Apr 2016); ATEX 94/9/EC (sebelum Apr 2016), 2014/34/EU (setelah Apr 2016); DEMKO Ex nA IIC T4 untuk Zona 2 (kecuali TA RH917QW) |
| Kepatuhan RoHS | Mematuhi Direktif RoHS Eropa 2011/65/EU, termasuk 2015/863, 2017/2102 |
| Sertifikasi Maritim | Disetujui Tipe ABS; Bersertifikat Bureau Veritas untuk Kategori Lingkungan EC31 |
🛠️ Instalasi & Konfigurasi
| Fitur | Detail |
|---|---|
| Pemasangan | Dipasang pada rel DIN atau baseplate modular rak 19 inci (4 atau 8 FBM); mendukung struktur konversi Seri 100 |
| Termination Assemblies | Dipasang pada rel DIN: kompresi (PA: RH916XK, RH917QW), ring lug (PVC: P0916AH) |
| Deteksi Otomatis | Berkomunikasi melalui Fieldbus redundan 2 Mbps; otomatis beralih ke jalur aktif |
| Konfigurasi | Program aplikasi I/O analog dengan waktu konversi yang dapat dikonfigurasi, Fail-Safe (Hold/Fallback), dan data Fail-Safe Fallback Output; mendukung blok kontrol DPIDA |
| Kalibrasi | Tidak diperlukan |
| Pencopotan/Penggantian | Dapat dicopot/diganti tanpa memutuskan kabel lapangan, daya, atau komunikasi |
📡 Termination Assemblies dan Kabel
| Fitur | Spesifikasi |
|---|---|
| Jenis TA | Kompresi (PA: RH916XK, RH917QW); Ring Lug (PVC: P0916AH) |
| Fitur TA | RH917QW termasuk jack bypass untuk saluran output (kompatibel dengan Foxboro P0900HJ Output Bypass Station) |
| Pengkabelan TA (Kompresi) | Padat/Serabut: 0,2 hingga 4 mm² / 0,2 hingga 2,5 mm² (24 hingga 12 AWG); Ferrule: 0,2 hingga 2,5 mm² |
| Pengkabelan TA (Ring Lug) | Konektor #6 (0,375 in); 0,5 hingga 4 mm² (22 hingga 12 AWG) |
| Sertifikasi TA | Tipe 1 (RH916XK, P0916AH): UL/UL-C Kelas I, Div 2, T4; DEMKO Ex nA IIC T4 (Zona 2); Tipe 4/5 (RH917QW): Kelas 2 energi terbatas, hanya untuk lokasi non-berbahaya |
| Jenis Kabel | Tipe 1 (P/PVC: -20 hingga +80°C; LSZH: -40 hingga +105°C) |
| Panjang Kabel | Hingga 30 m (98 ft) |
| Konektor Kabel | Baseplate: D-sub 37-pin; TA: D-sub 25-pin |
| Contoh Nomor Bagian Kabel | 2,0 m: RH931RM (P/PVC), RH928AC (LSZH); 3,0 m: RH916DC (P/PVC), RH928AD (LSZH); 30 m: RH916DJ (P/PVC), RH928AK (LSZH) |
🔧 Spesifikasi Fungsional
| Fitur | Detail |
|---|---|
| Sinyal Input | Menerima pemancar 4 hingga 20 mA atau sumber 20 mA yang diberi daya sendiri |
| Sinyal Output | Menggerakkan beban eksternal dengan output 0 hingga 20 mA |
| Komunikasi I/O Proses | Fieldbus redundan 2 Mbps dengan FCM atau FCP; otomatis beralih ke jalur aktif |
| Upgrade Seri 100 | Mengganti FBM04 Seri 100; mendukung TA atau Termination Assembly Adapter (TAA) untuk kabel yang ada |
📦 Informasi Pemesanan
| Bidang | Detail |
|---|---|
| Nomor Model | FBM204 (RH914SY, kemungkinan menggantikan P0916DC) |
| Termasuk | Modul FBM204 (TA dan kabel dipesan terpisah) |
| Nomor Bagian TA | Kompresi: RH916XK, RH917QW; Ring Lug: P0916AH |
