Product Description
📘 Ikhtisar Produk
| Bidang | Rincian |
|---|---|
| Pabrikan | Emerson (DeltaV M-series) |

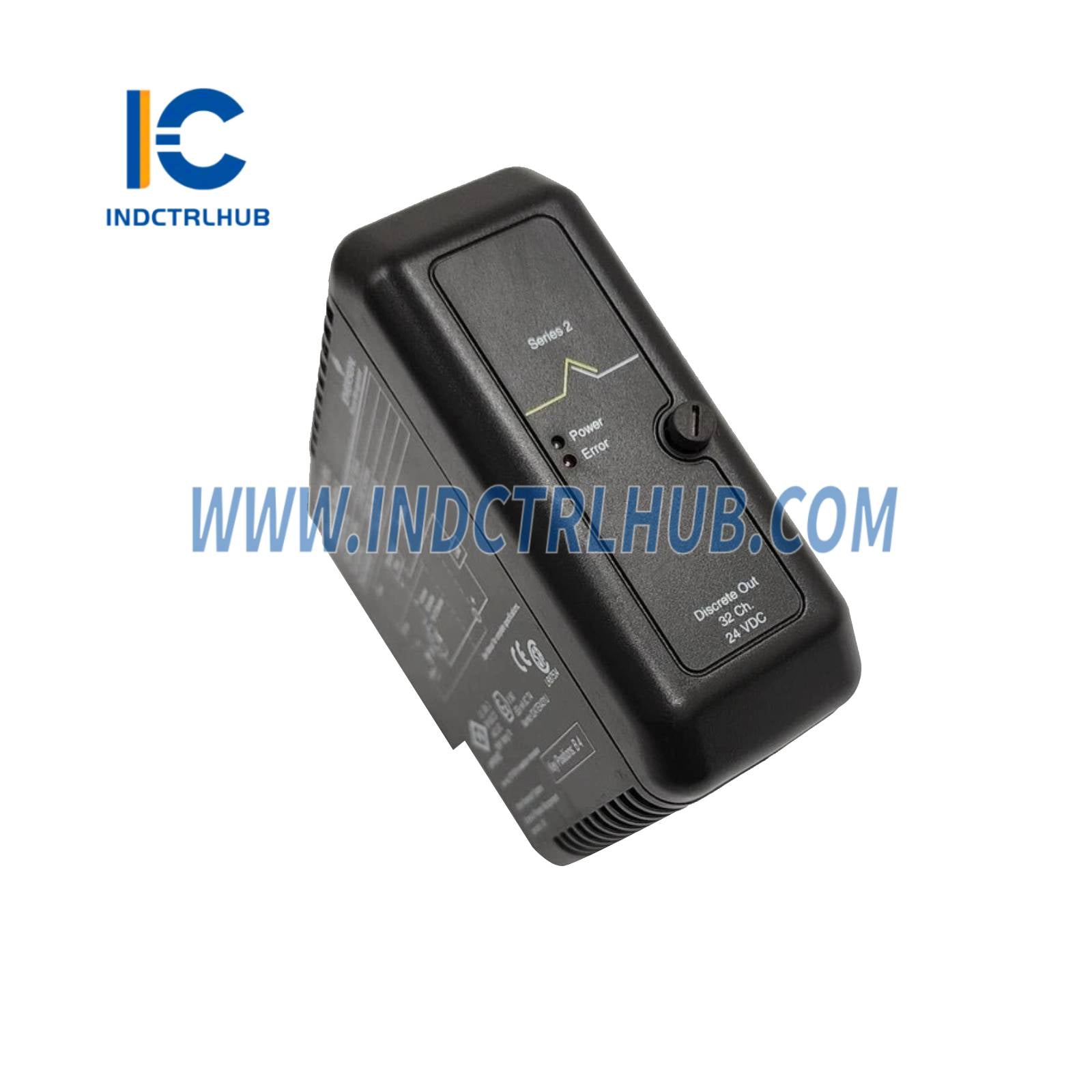

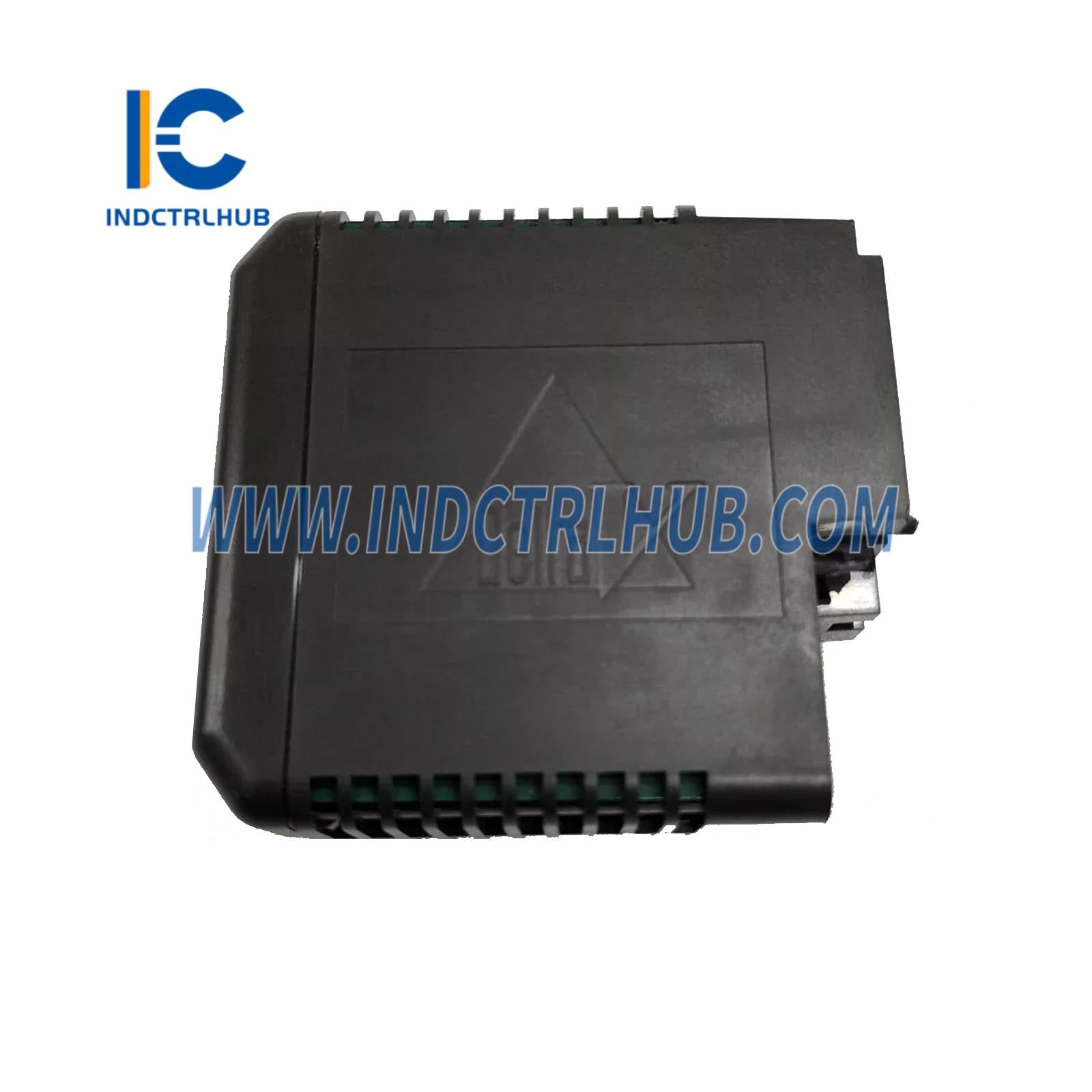

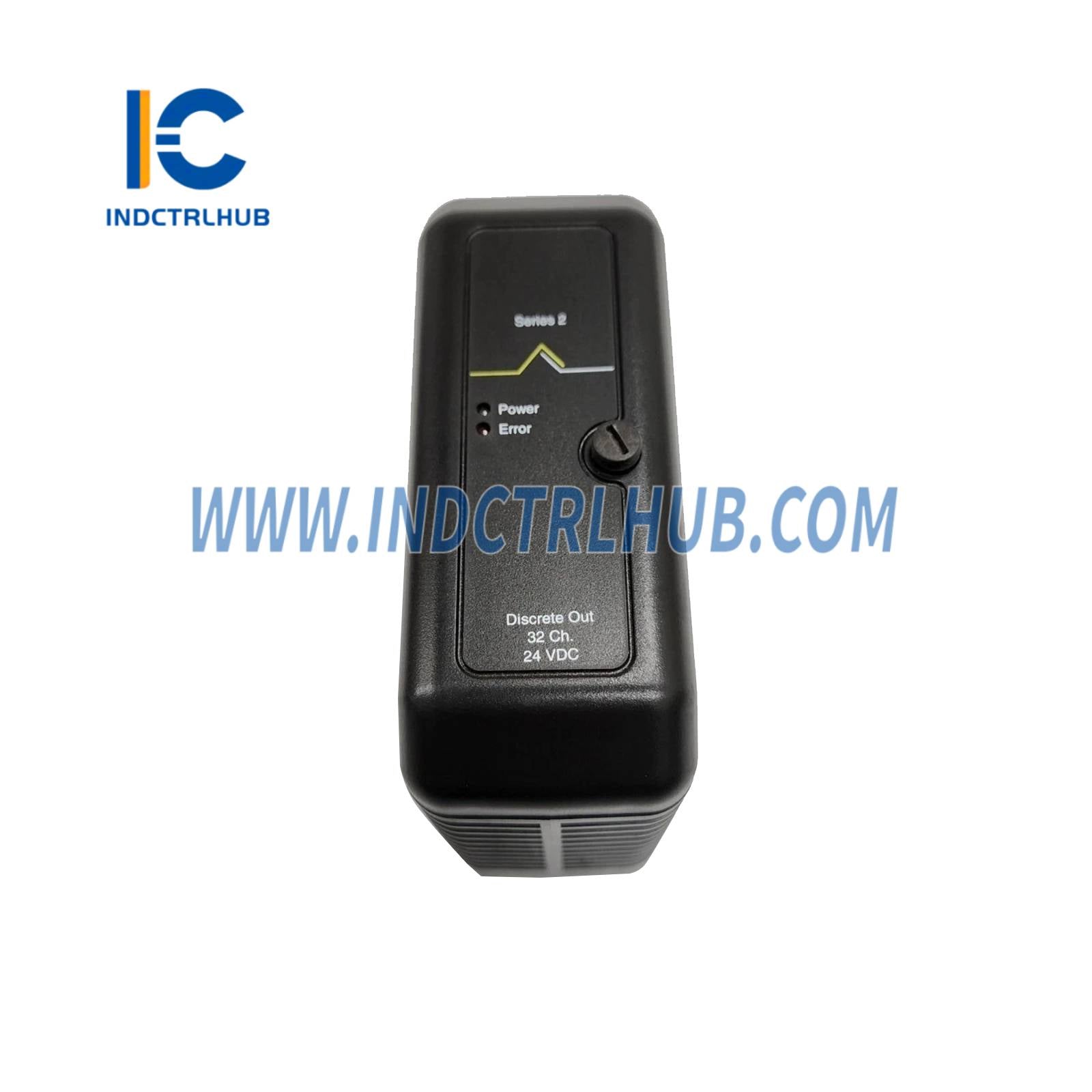

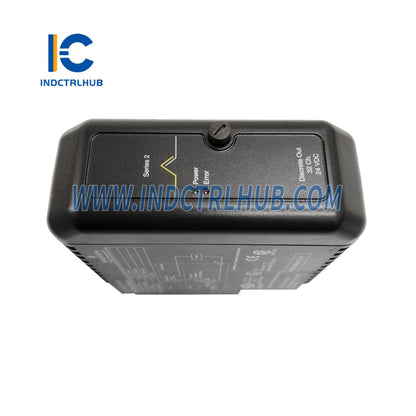

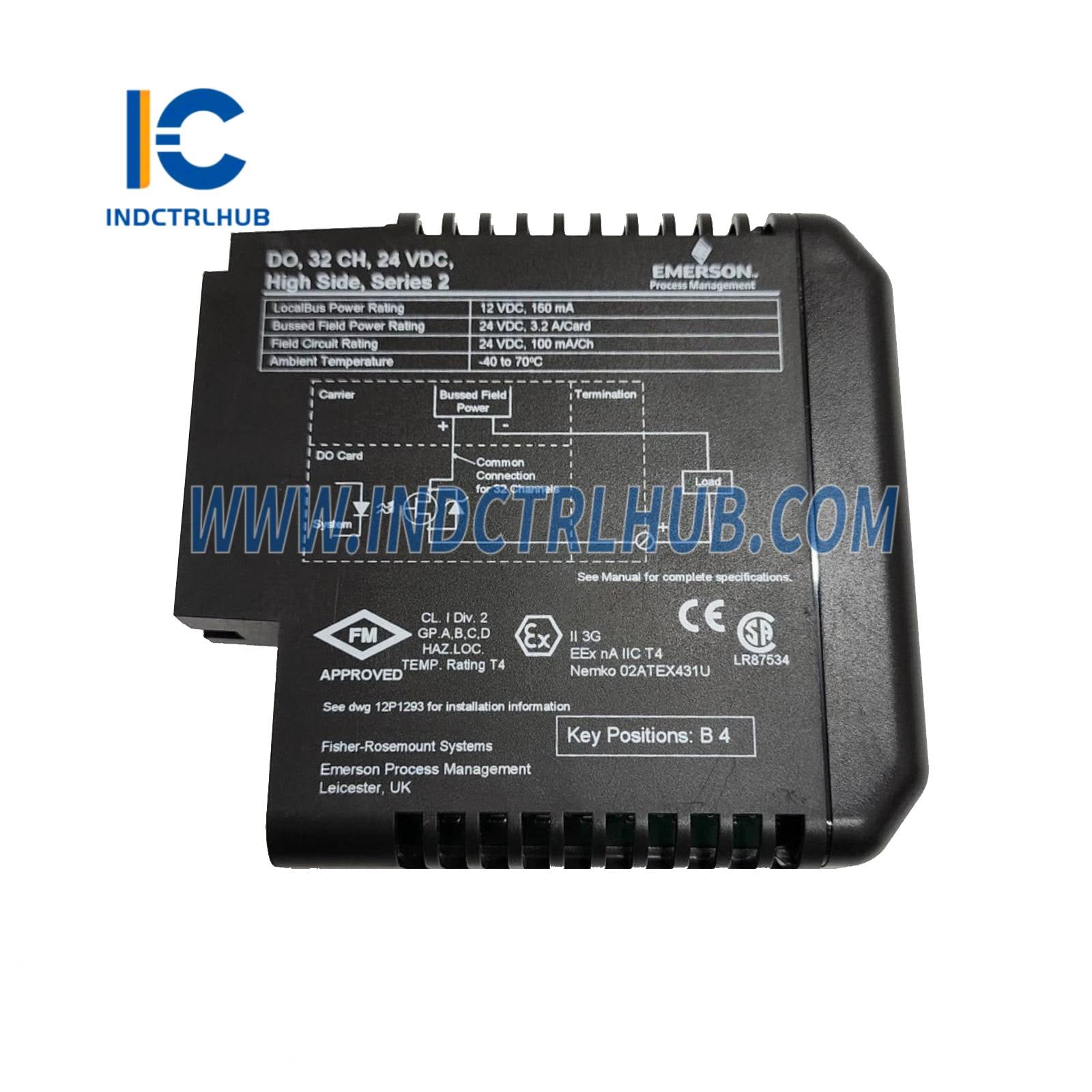

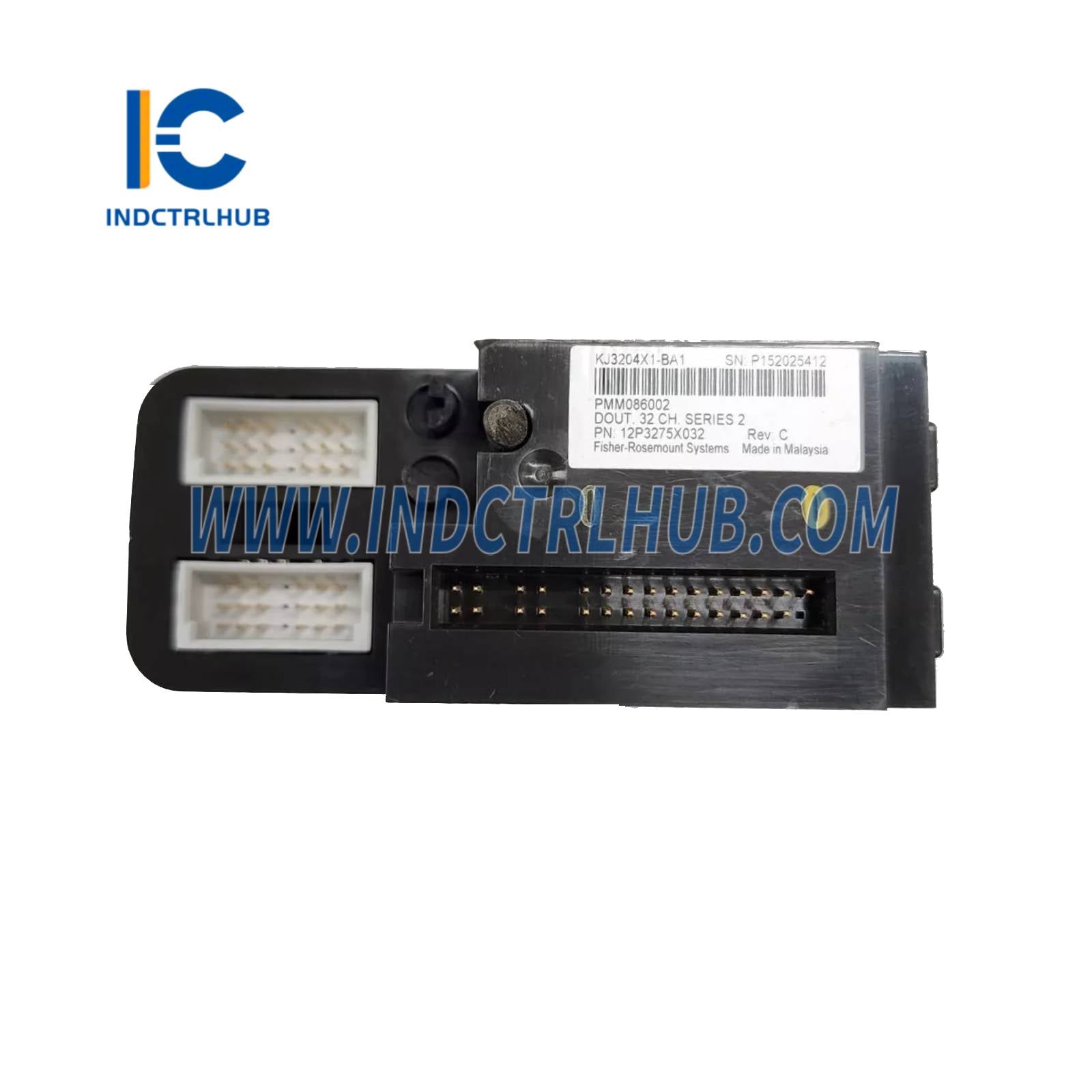

| Nomor Model | VE4002S1T2B5 (Kartu DO + Terminal Block), KJ3204X1-BA1 (Kartu DO), KJ4001X1-CJ1 (Terminal Block) |
| Tipe Produk | Output Diskrit, 32-Kanal, 24 VDC High-Side dengan Blok Terminal 32-Kanal |
| Kompatibilitas Sistem | DeltaV M-series Traditional I/O, tidak kompatibel dengan carrier controller S-series |
| Aplikasi | Kontrol proses industri, otomasi, sistem kontrol terdistribusi |
| Fitur | Desain modular, plug-and-play, switching sisi-tinggi, sistem penguncian, mendukung redundansi, sirkuit lapangan anti-spark |
| Pemasangan kunci | B4 (DO, 32-Saluran, 24 VDC High-Side) |
⚡ Spesifikasi Listrik
| Parameter | Spesifikasi |
|---|---|
| Jenis Keluaran | Output Diskrit, 24 VDC High-Side (sourcing) |
| Jumlah Saluran | 32 saluran |
| Rentang Keluaran | Tegangan 24 VDC ± 10% |
| Peringkat Keluaran | 100mA per saluran |
| Kebocoran Luar Negeri | Maksimum 0,1 mA |
| Kekuatan Bus Lokal | 12 VDC pada 150 mA (100 mA tipikal, 150 mA maksimum) |
| Daya Medan Bussed | 24 VDC pada 3,2 A per kartu |
| Sirkuit Daya Medan | 3,2 A pada 24 VDC per antarmuka I/O; 100 mA per saluran |
| Isolasi | Setiap saluran terisolasi secara optik dari sistem, diuji pabrik hingga 1500 VDC |
| Kembali | Menggunakan pengembalian umum |
| Pengkabelan Lapangan | 2-kawat, tanpa busur; 2-kawat, tanpa percikan (nA) |

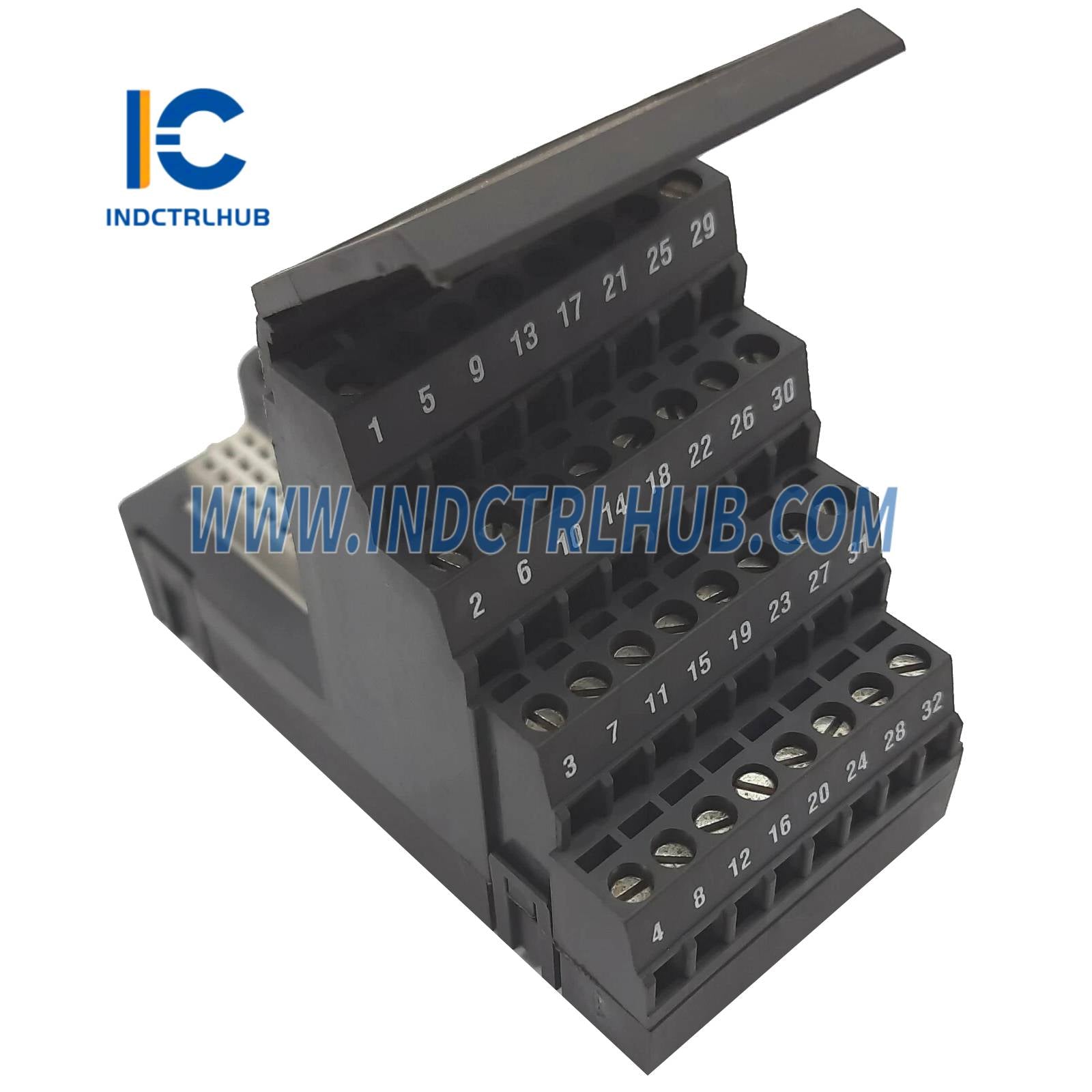

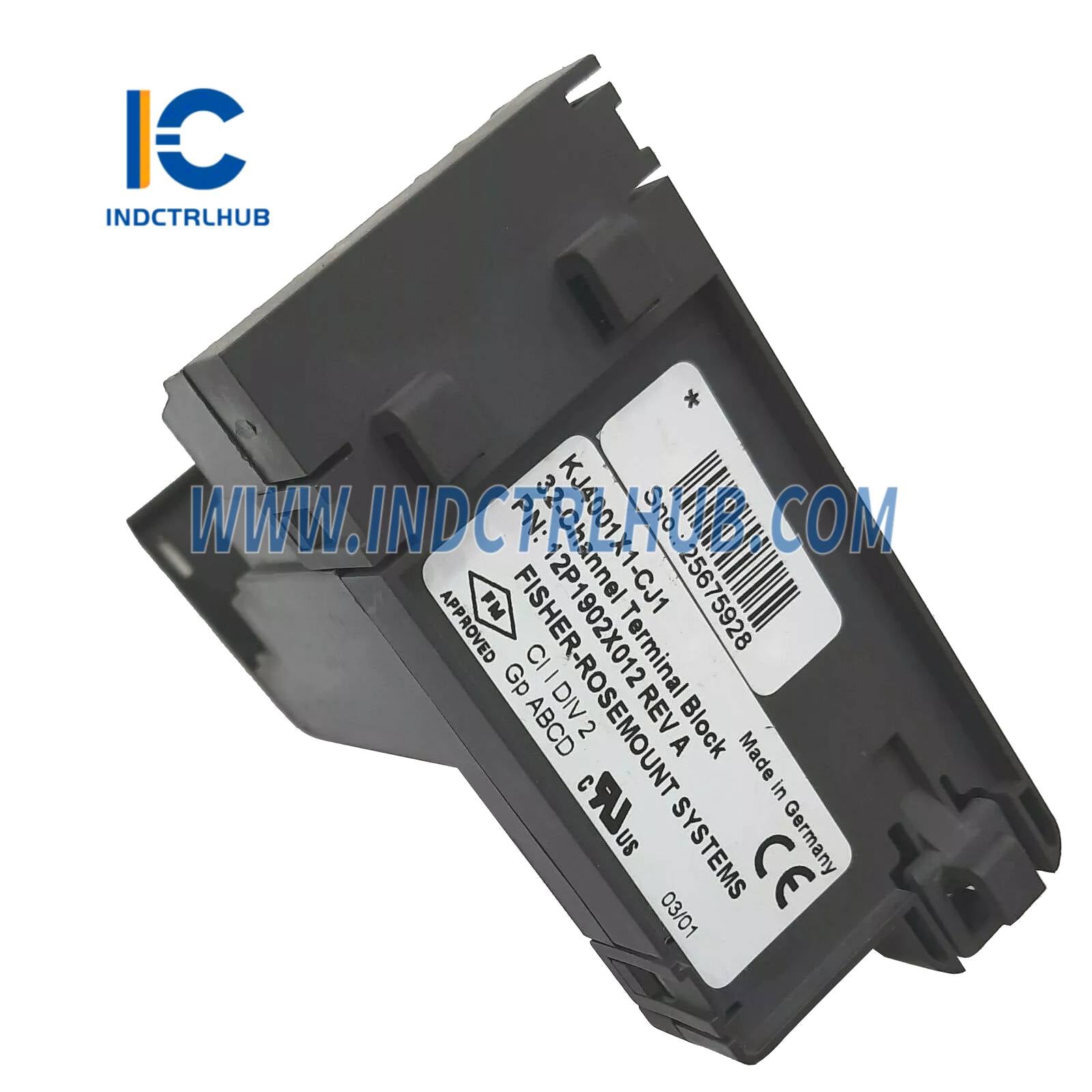

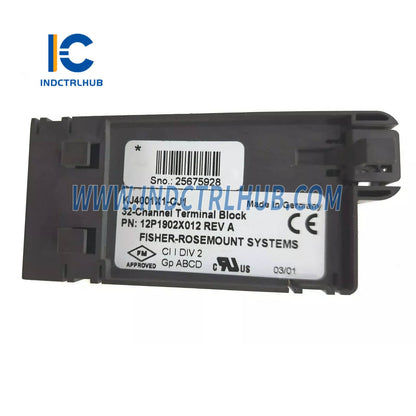

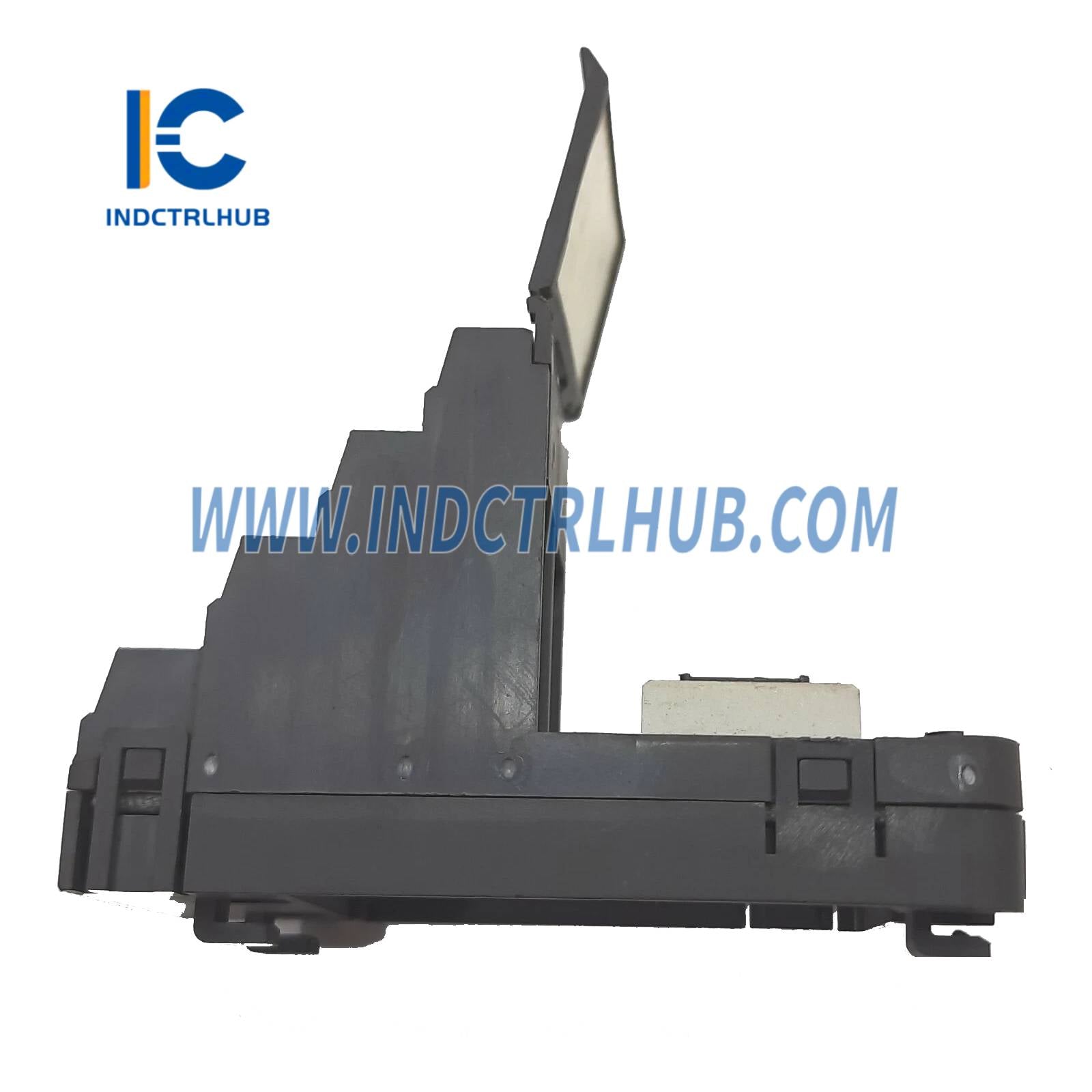

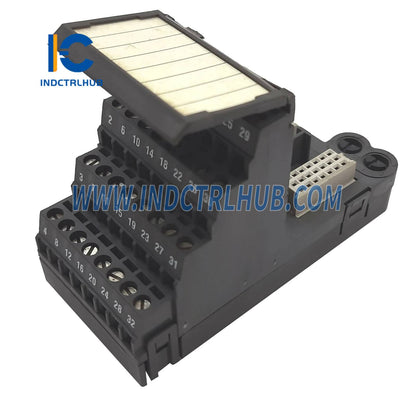

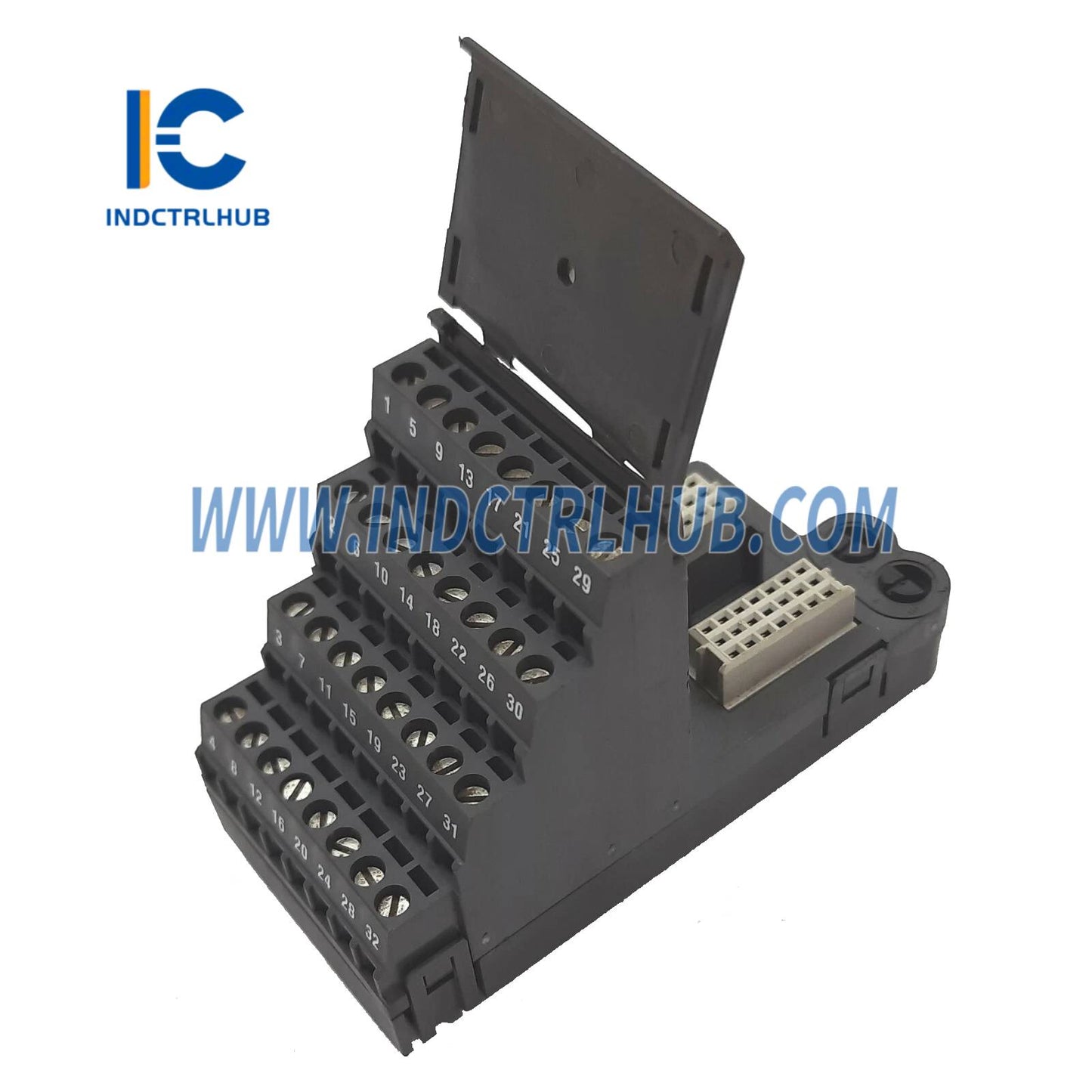

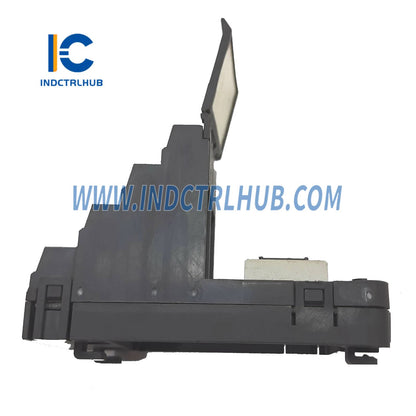

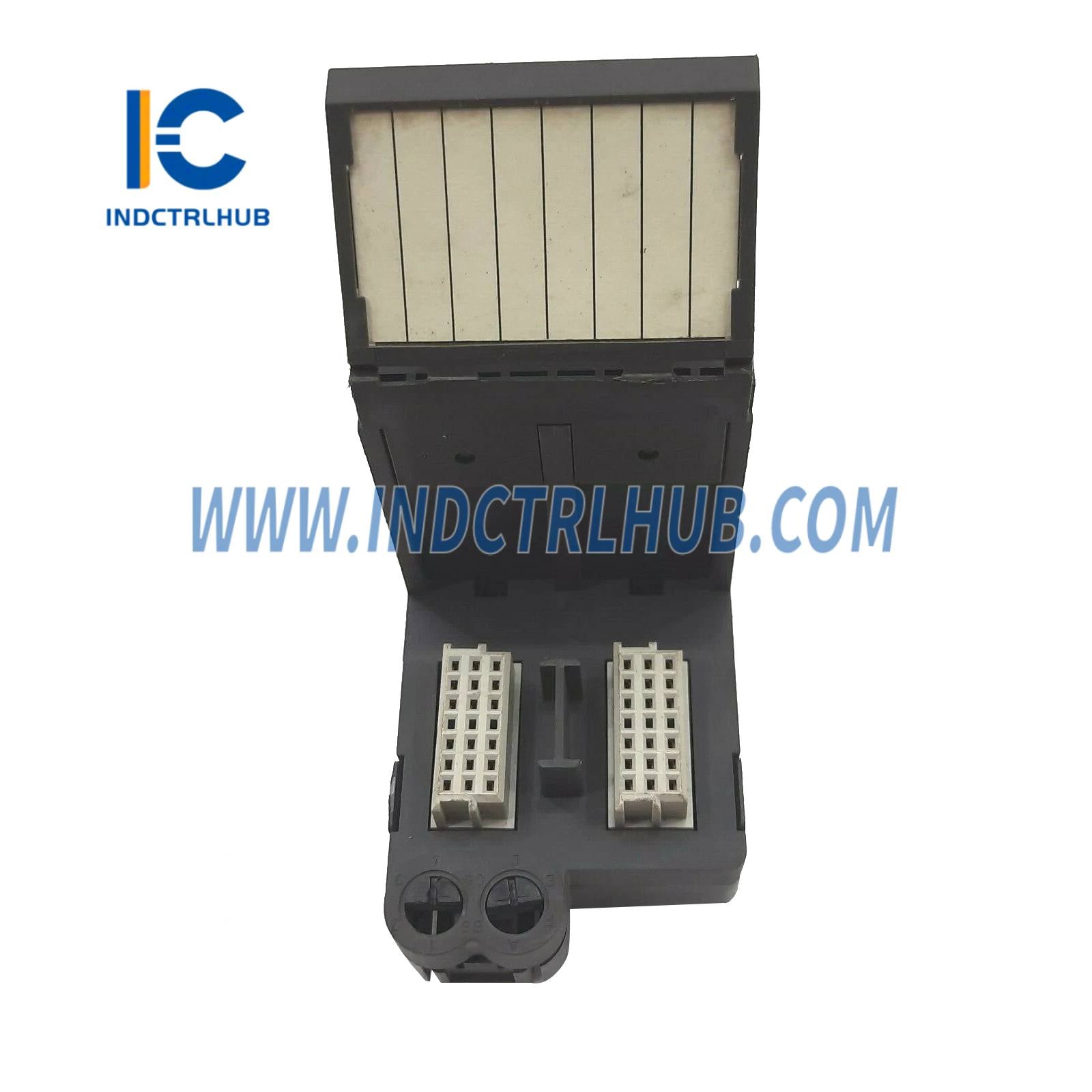

| Blok Terminal | blok terminasi 32-sekrup (KJ4001X1-CJ1) |
| Daya Masukan (Terminal Block) | 30 VDC pada 1 A |
🔌 Spesifikasi Fungsional
| Parameter | Spesifikasi |
|---|---|
| Konfigurasi Saluran | 32 saluran, dapat dikonfigurasi secara individual |
| Jenis Output yang Dapat Dikustomisasi | - Output Diskrit: Output tetap pada status terakhir yang dikirimkan oleh pengontrol - Output Sementara: Aktif selama 100 ms hingga 100 s - Output Pulse Kontinu: Aktif sebagai persentase dari periode dasar (100 ms hingga 100 s, resolusi 5 ms) |
| Jenis Pengalihan | High-Side (mengalihkan kaki positif untuk menghindari arus pada kabel lapangan saat mati) |
| Kompatibilitas Beban | Beban resistif, induktif (misalnya, solenoid, relay) dengan dioda eksternal untuk beban induktif |
| Redundansi | Tidak didukung untuk kartu DO 32-saluran (redundansi tersedia untuk kartu DO 8-saluran) |
| Diagnostik | Kesalahan integritas perangkat keras dilaporkan melalui peringatan sistem DeltaV, dicatat dalam Event Chronicle |
| Peralihan | Tidak berlaku (mode simplex hanya untuk DO 32-saluran) |
| Penguncian Terminal Block | Sistem penguncian rotary, diatur ke B4 untuk kompatibilitas dengan KJ3204X1-BA1 |
🌡️ Spesifikasi Lingkungan
| Parameter | Spesifikasi |
|---|---|
| Suhu Operasi | -40 hingga +70°C (-40 hingga +158°F) |
| Suhu Penyimpanan | -40 hingga +85°C (-40 hingga +185°F) |
| Kelembaban Relatif | 5% hingga 95%, tanpa kondensasi |
| Getaran | 1 mm puncak-ke-puncak dari 2 hingga 13,2 Hz (KJ4001X1-CJ1) atau 5 hingga 16 Hz (kartu I/O); 0,7 g dari 13,2 hingga 150 Hz (KJ4001X1-CJ1) atau 0,5 g dari 16 hingga 150 Hz (kartu I/O) |
| Terkejut | gelombang setengah sinus 10 g selama 11 ms |
| Kontaminan Udara | ISA-S71.04-1985, Kelas G3, pelapis konformal |
| Peringkat Perlindungan | IP20, NEMA12 |
✅ Sertifikasi dan Kepatuhan
| Standar | Rincian |
|---|---|
| Atmosfer Berbahaya (KJ3204X1-BA1) | II 3G Ex nA IIC Gc; FM12ATEX0090U; IECEx FMG 12.0035U; Kelas I, Div 2, Grup A, B, C, D, T4 |
| Atmosfer Berbahaya (KJ4001X1-CJ1) | II 3G Ex ec IIC Gc; FM18ATEX0076U; IECEx FMG 18.0030U; FM21UKEX0199U; Kelas I, Div 2, Grup A, B, C, D; Kelas I, Zona 2 AEx/Ex ec IIC T4 Gc; FM18US0277U; FM19CA0005U |
| INI | EMC: EN 61326-3-1:2006; LVD: Directive 2006/95/EC |
| FM (Amerika Serikat) | FM 3600:2011, FM 3611:2004, FM 3810:2005, ANSI/ISA 60079-0:2009, ANSI/ISA 60079-15:2009 |
| CSA (Kanada) | CSA C22.2 No. 213-M1987, CSA C22.2 No. 61010-1:2004, CAN/CSA-E60079-0:2007, CAN/CSA-E60079-15:2002 |
| ATEX | ATEX 94/9/EC, EN60079-0:2009, EN60079-15:2005, EN60079-15:2010 |
| Bahasa Indonesia: IECEx | IEC60079-0:2007, IEC60079-15:2005, IEC60079-15:2010 |
| Sertifikasi Kelautan | IACS E10:2006 Rev. 5, DNV 2.4:2006, Sertifikat ABS, Bureau Veritas, Sertifikat Laut DNV, Lloyds Register |
| Lainnya | Zona GOST 2 (Rusia), POCC US.ГБ05.803564, Zona EAC 2 (Rusia, Belarus, Kazakhstan), CR UK, LR 108860 |
🛠️ Instalasi dan Pemasangan
| Parameter | Rincian |
|---|---|
| Pemasangan | Rel DIN melalui pembawa antarmuka I/O |
| Instalasi | Plug-and-play, hot-swappable di area aman; sirkuit lapangan yang tidak menimbulkan percikan harus dimatikan di area berbahaya |
| Pelepasan/Penyisipan | Tidak dapat dilepas/dimasukkan saat daya sistem menyala di area berbahaya; satu unit pada satu waktu di area yang tidak berbahaya |
| Pengkabelan | blok terminasi 32-sekrup (KJ4001X1-CJ1), mendukung kabel home run multi-inti |
| Sistem Penguncian | Dua pos pengunci putar (B4) untuk memastikan kompatibilitas dengan KJ3204X1-BA1 |
| Blok Terminal | KJ4001X1-CJ1, blok terminasi sekrup 32-saluran |
| Opsi Pemutusan Massal | Blok Terminasi Massal 40-pin (VE4002S1T2B6) |
📏 Spesifikasi Fisik
| Parameter | Spesifikasi |
|---|---|
| Dimensi (Kartu I/O) | T: 10,7 cm (4,2 in), L: 4,1 cm (1,6 in), D: 10,5 cm (4,1 in) |
| Berat | Tidak ditentukan (umum untuk kartu I/O ~0,5 kg, blok terminal ~0,2 kg) |
