Product Description

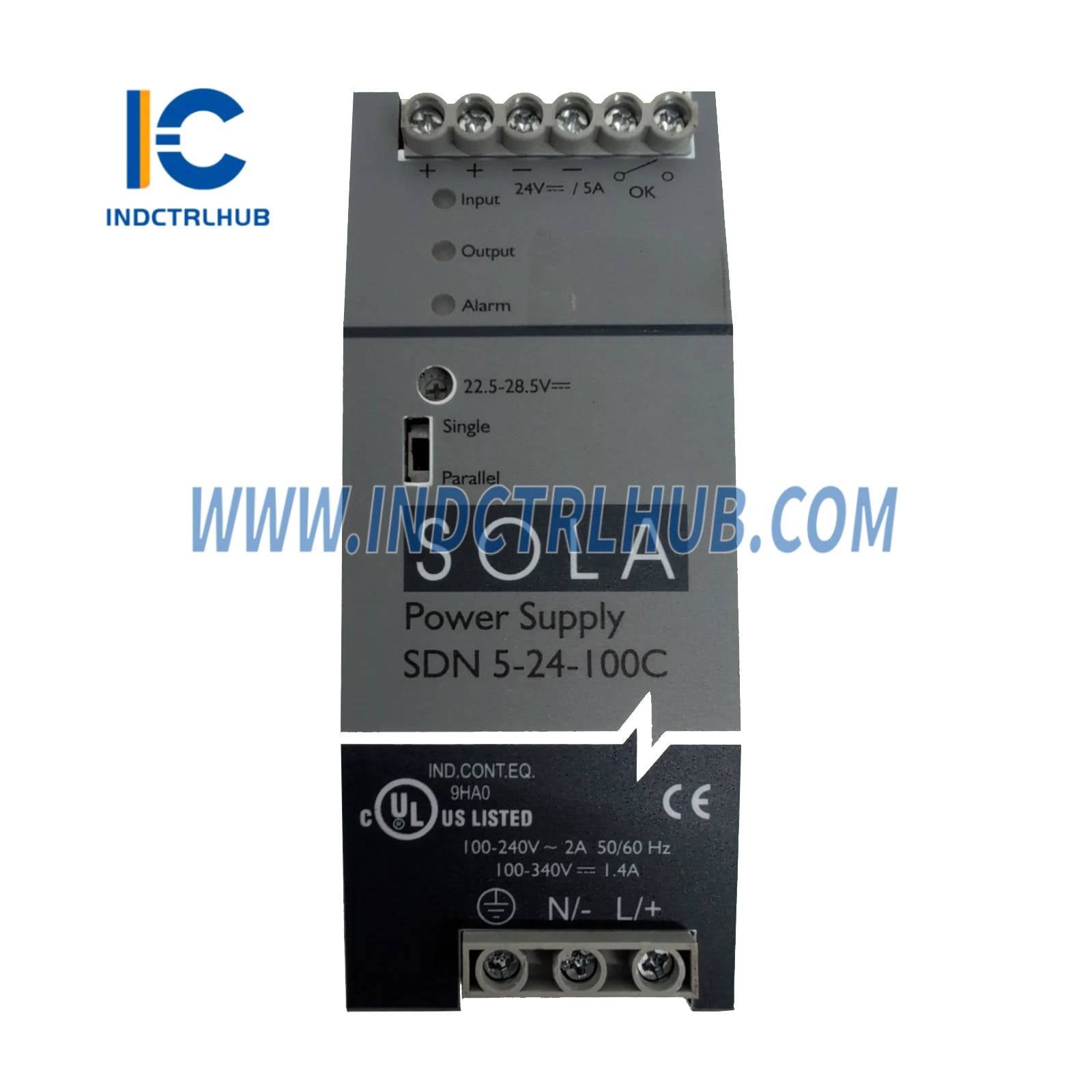

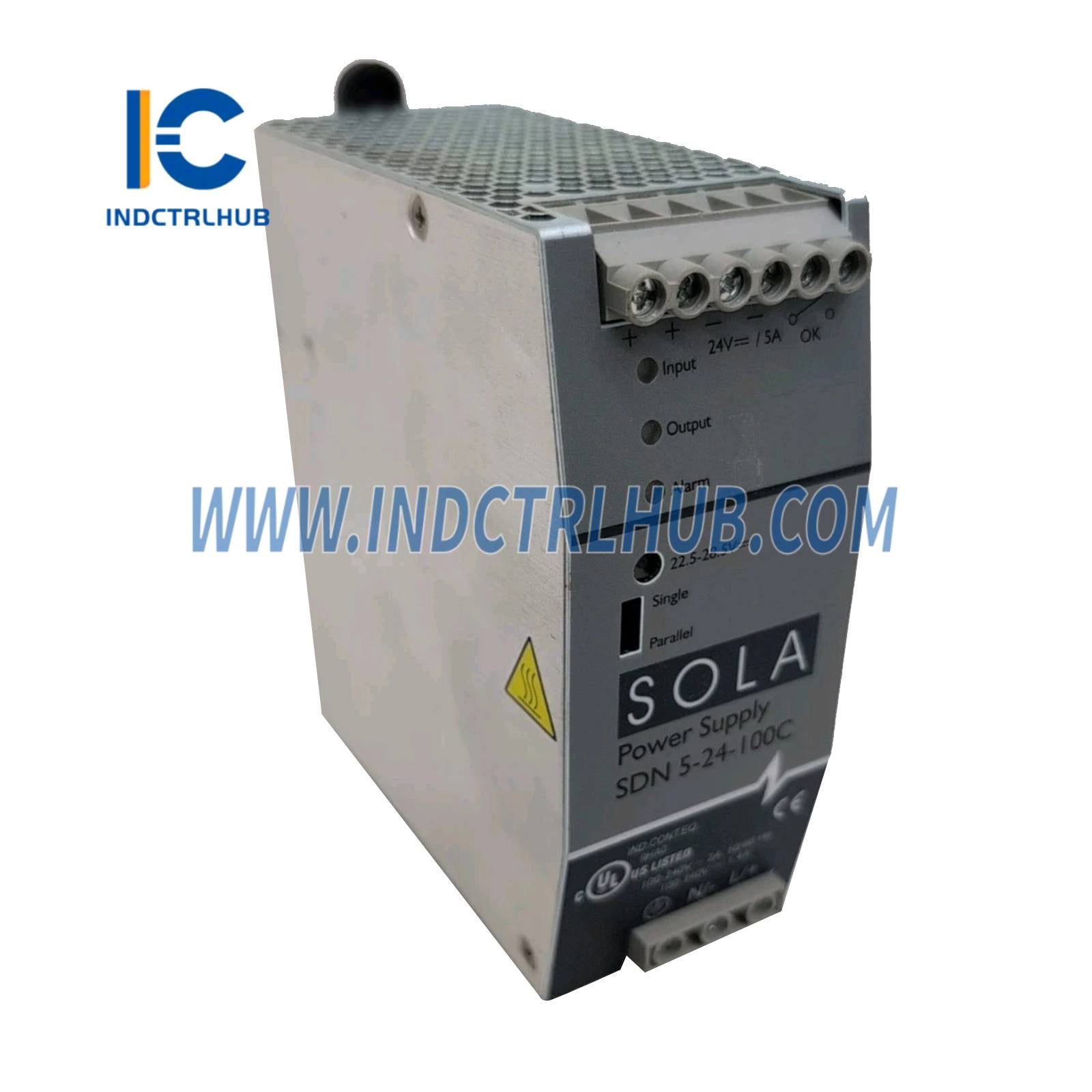

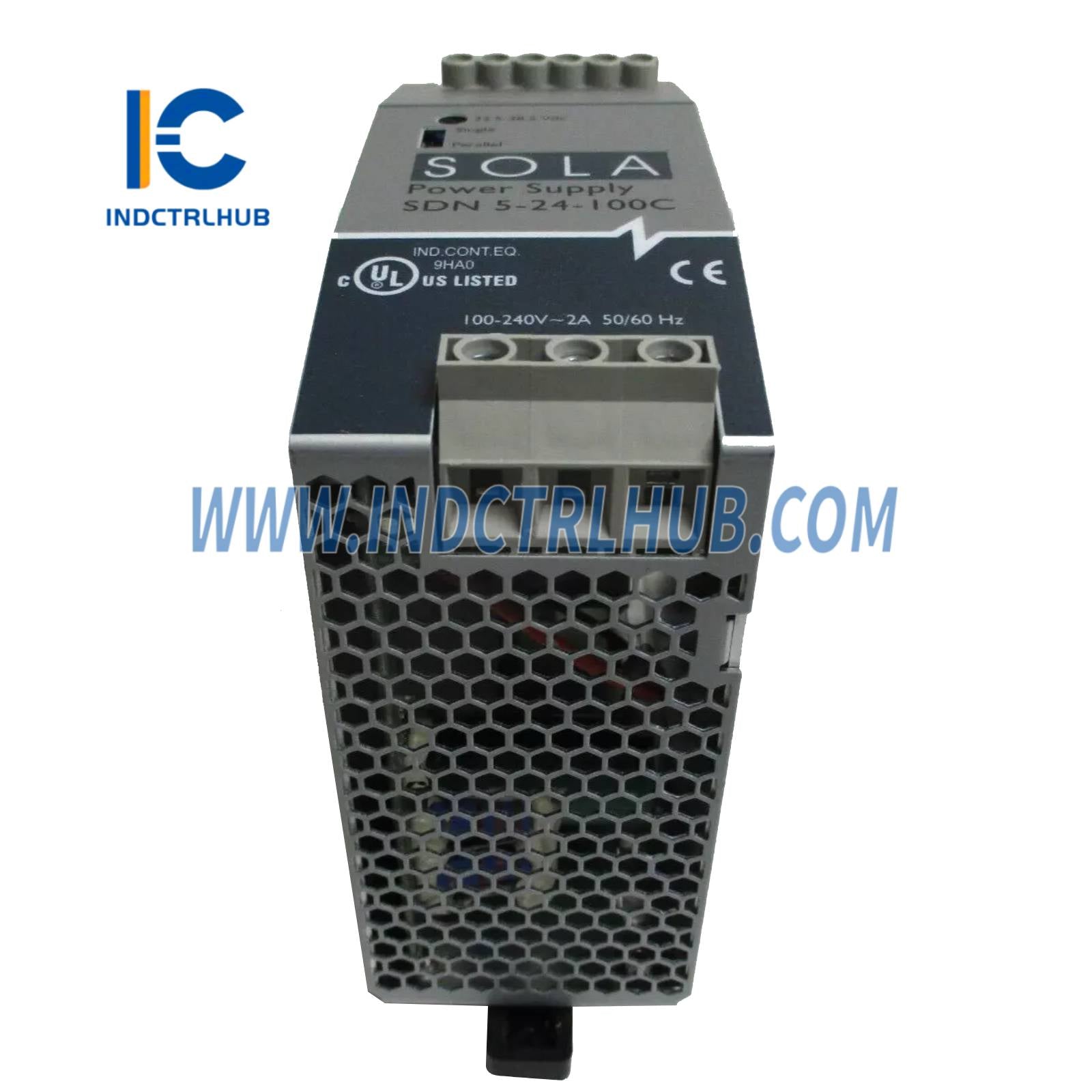

📘 Ikhtisar Produk
| Bidang | Rincian |
|---|---|
| Pabrikan | SolaHD (Emerson) |
| Nomor Model | SDN 5-24-100C (opsional akhiran "X" untuk versi berlapis konformal) |
| Tipe Produk | Catu Daya Rel DIN Fase Tunggal |
| Aplikasi | Otomasi Industri, Kontrol Proses, Penanganan Material, Lokasi Berbahaya, Aplikasi Kelautan |
| Fitur | PowerBoost™, diagnostik 3 LED, relay DC OK, input AC/DC universal, operasi paralel, mendukung Modul Redundansi SDN-C, garansi terbatas 5 tahun |
| Ketahanan Korosi | Versi dengan pelapis konformal (akhiran "X") memenuhi Peringkat G3 Harsh sesuai ISA 71.04 Grup A |
⚡ Spesifikasi Input
| Parameter | Spesifikasi |
|---|---|
| Tegangan AC Nominal (Rentang) | 100-240 Vac (85-264 Vac) |
| Tegangan DC Nominal (Rentang) | 100-340 Vdc (90-375 Vdc) |
| Frekuensi | 43-67 Hz |
| Arus Nominal | 1,65-0,55 A (pada input AC rendah, efisiensi kasus terburuk) |
| Arus Masuk | <3,7 A pada 120 Vac, <7,4 A pada 230 Vac, diukur pada 25°C |
| Efisiensi (Kerugian) | >88% tipikal (14 W pada beban penuh, input AC nominal) |
| Koreksi Faktor Daya | Koreksi Faktor Daya Aktif |
🔌 Spesifikasi Output
| Parameter | Spesifikasi |
|---|---|
| Tegangan Nominal | 24 V (23,5-28,5 Vdc dapat disesuaikan) |
| Pengaturan Tegangan Awal | 24,5V ± 1% |
| Toleransi | <±2% secara keseluruhan (perubahan terkait garis, beban, waktu, dan suhu) |
| Riak | <100 mV/jam |
| PARD (Deviasi Periodik dan Acak) | Tidak ditentukan untuk model ini (biasanya sesuai dengan ripple) |
| Arus Nominal (Daya Terukur) | 5 A (120 W pada +60°C) |
| Operasi Paralel | Operasi tunggal atau paralel; memerlukan Modul Redundansi SDN-C untuk redundansi |
| Nyalakan Waktu | <1 dtk setelah AC diterapkan pada beban penuh |
| Waktu Penahanan | 20 ms (beban penuh, input 100 Vac pada +25°C) |
| Waktu Penurunan Tegangan | <150 ms dari 95% ke 10% tegangan terukur |
| Perlindungan Hubung Singkat | Output mendekati nol, pemulihan otomatis |
| Arus Puncak | 1,5 × Arus Nominal (>7,5 A) selama >4 detik, menahan tegangan >20 Vdc |
| Batas Arus | Penguat Daya™ |
| Kembali Kekebalan EMF | <35 V, tidak rusak, pemulihan otomatis |
| Perlindungan Tegangan Lebih | >30.5 tetapi <33 Vdc, pemulihan otomatis |
| Perlindungan Suhu Berlebih | Alarm LED dan pemutusan output, pemulihan otomatis |
🌡️ Spesifikasi Lingkungan
| Parameter | Spesifikasi |
|---|---|
| Suhu Operasi | -40 hingga +70°C (hubungi dukungan teknis untuk operasi pada -40°C) |
| Suhu Penyimpanan | -40 hingga +85°C |
| Kelembaban | 95% tidak mengembun |
| Getaran | Rel DIN: IEC 60068-2-6; 10-500 Hz, 2 g, 10 sapuan/sumbu; Pemasangan panel: 10-500 Hz, 1 g, 10 sapuan/sumbu |
| Terkejut | IEC 60068-2-27; rel DIN: 15 g, 11 ms, 3 sumbu; pemasangan panel: 10 g, 11 ms, 3 sumbu |
| Pendinginan | Konveksi |
✅ Sertifikasi dan Kepatuhan
| Standar | Rincian |
|---|---|
| Terdaftar di UL | UL 508, CSA C22.2 No. 107.1 (Peralatan Kontrol Industri, E61379) |
| Diakui UL | UL/CSA 60950-1, UL/CSA 62368-1 (ITE, E137632) |

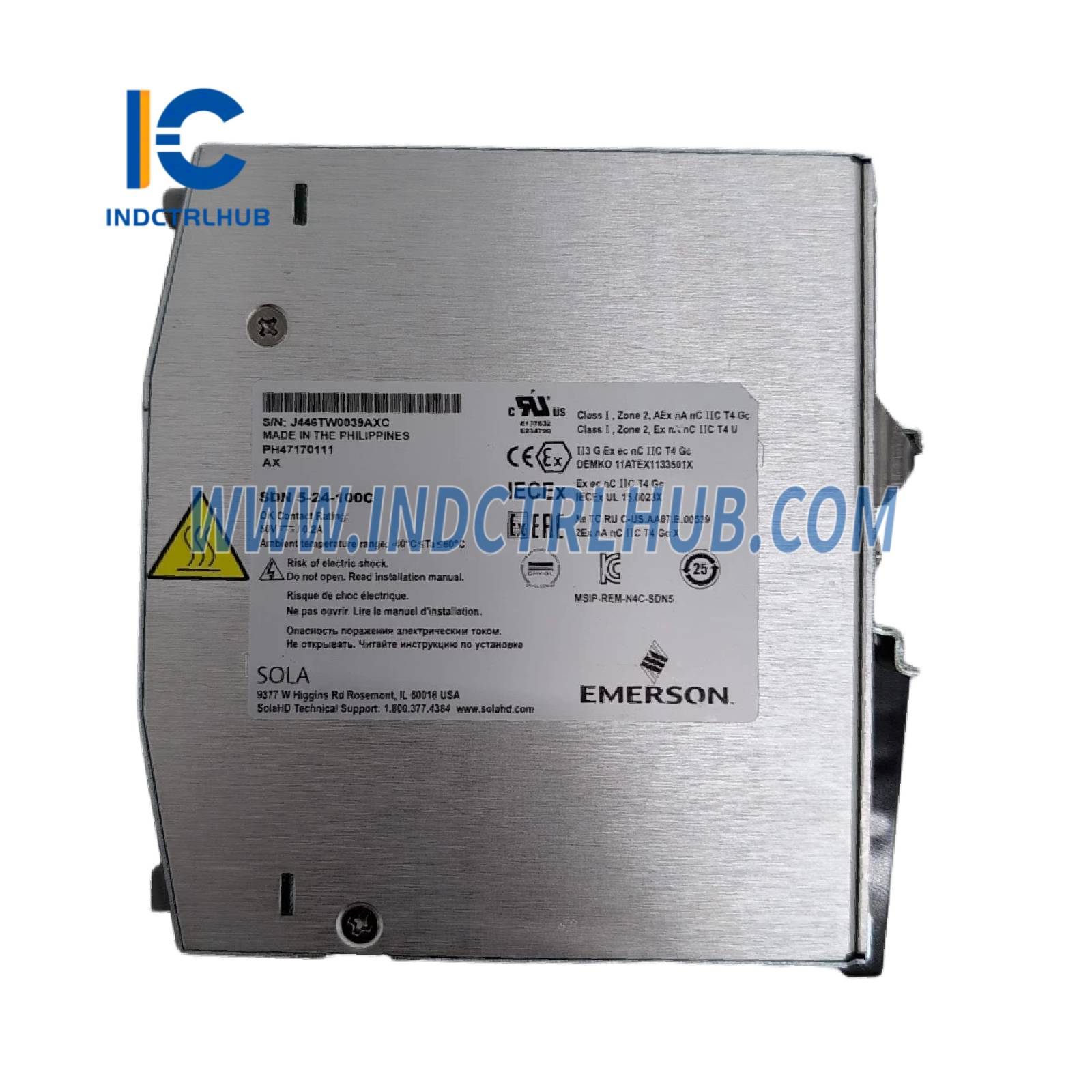

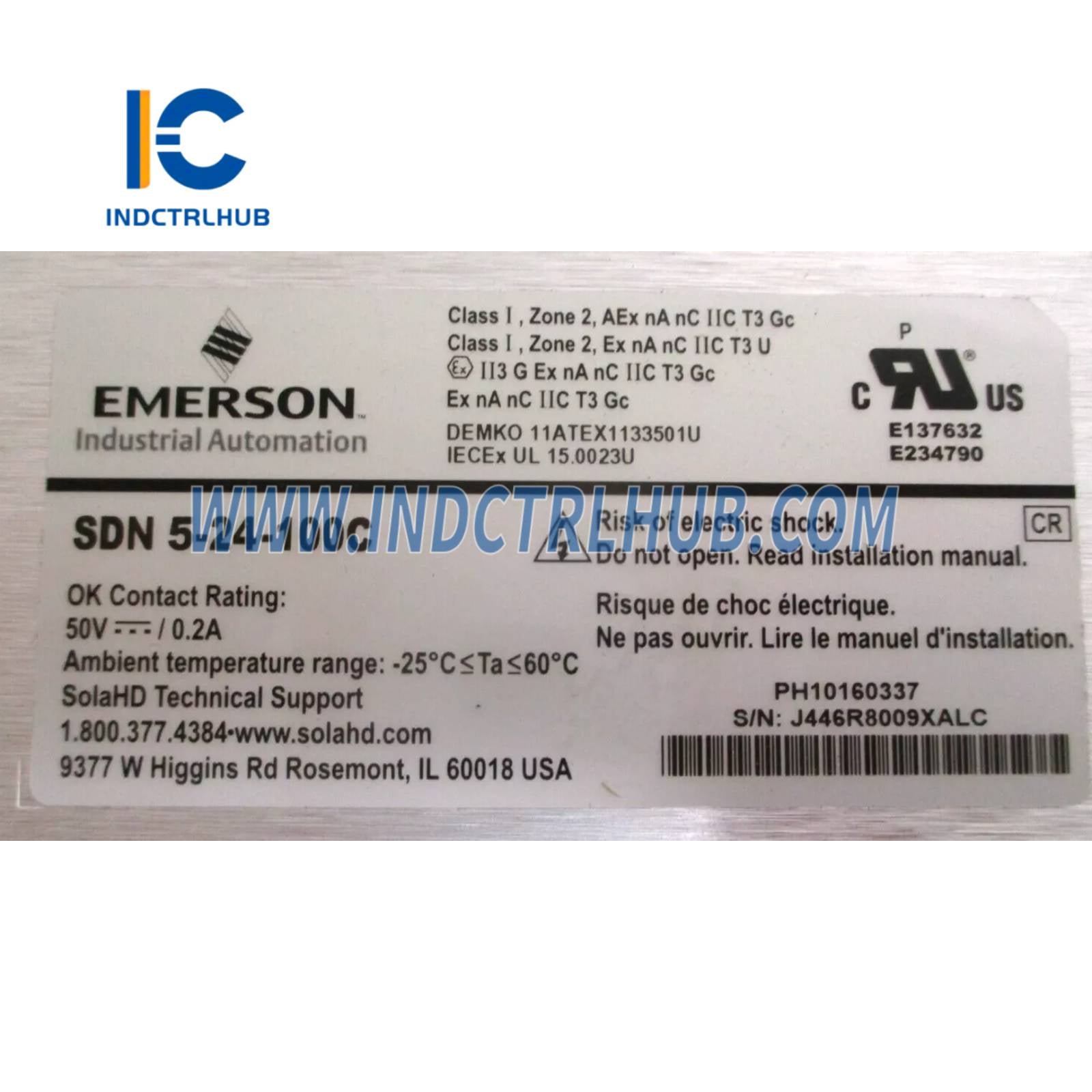

| Lokasi Berbahaya | UL Recognized, Kelas I, Div 2; Kelas I, Zona 2; T4 (E234790); UL60079-0, CSA E60079-0, UL60079-15, CSA E60079-15; Kelas I, Zona 2, AEx ec nC IIC, Ex ec nC IIC |
| ATEX | II 3 G, Ex ec nC IIC Gc (EN IEC 60079-0, 60079-7, 60079-15) |
| Bahasa Indonesia: IECEx | Ex ec nC IIC Gc (IEC 60079-0, 60079-7, 60079-15) |
| INI | Low Voltage Directive, IEC/EN62368-1, IEC/EN60950-1 |
| Sertifikasi Kelautan | ABS, DNV-GL Type Approved |
| Lainnya | TR CU 012/2011 (Keamanan Peralatan untuk Atmosfer Eksplosif), Mematuhi RoHS |
🛠️ Instalasi dan Pemasangan
| Parameter | Rincian |
|---|---|

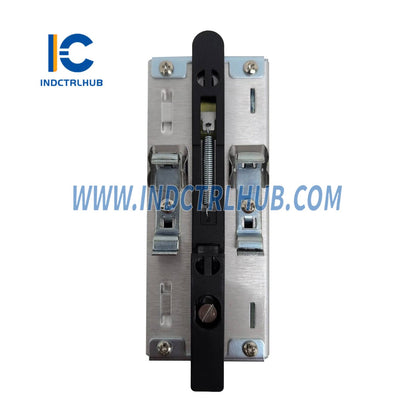

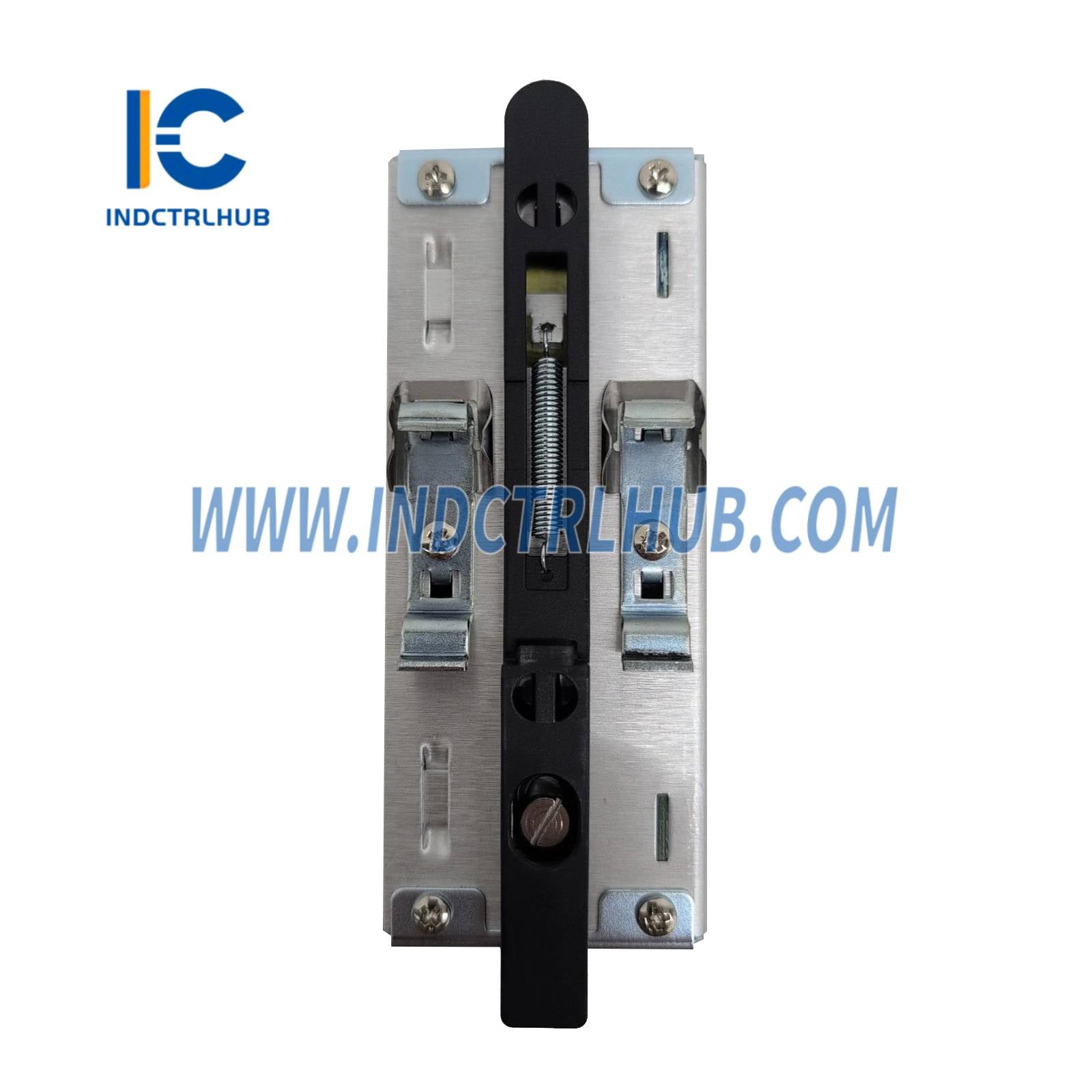

| Pemasangan | Rel DIN: Pasang dengan cara snap-on dengan kemiringan, tekan ke bawah, kunci, dan goyangkan untuk memastikan penahanan; Pilihan Pemasangan Panel dengan bracket SDN-PMBRK3 (menambah kedalaman 2-4 mm) |
| Braket Pemasangan Panel | SDN-PMBRK3 (kompatibel dengan SDN 5-24-100C) |
| Beberapa Koneksi Output | Terminal output ganda untuk memudahkan pengkabelan beberapa perangkat |

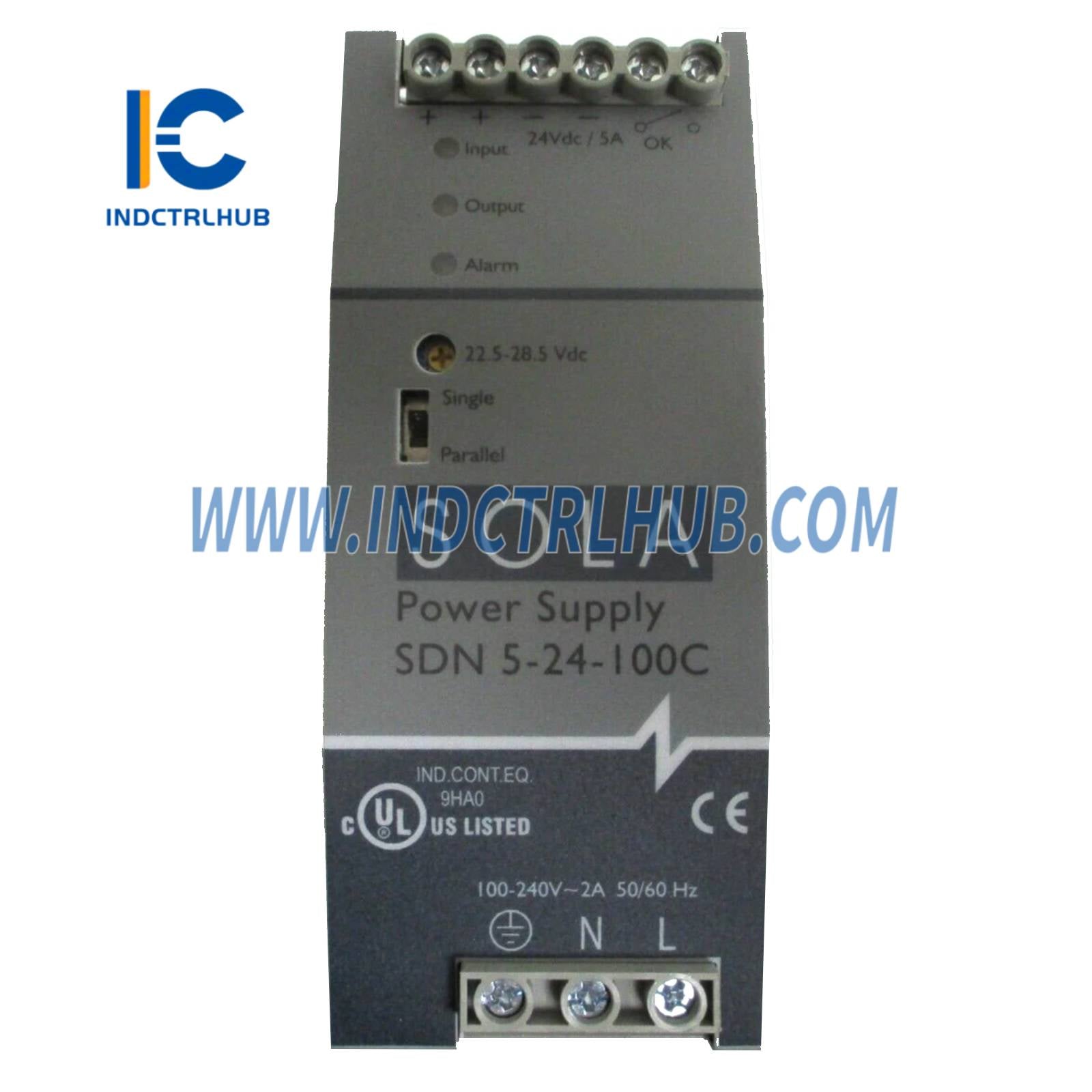

| Diagnostik | 3 LED (Input, Output, Alarm) dengan kondisi status (Normal, Kehilangan Daya AC, Input AC Rendah, Tidak Ada DC, Beban Tinggi, Beban Berlebih, Panas, Terlalu Panas) |
📏 Spesifikasi Fisik
| Parameter | Spesifikasi |
|---|---|
| Dimensi (L x T x D) | 50 mm x 123 mm x 111 mm (1.97 in x 4.85 in x 4.36 in) |
| Berat | 0,55 kg (1,2 pon) |
| Peringkat IP | IP20 |
