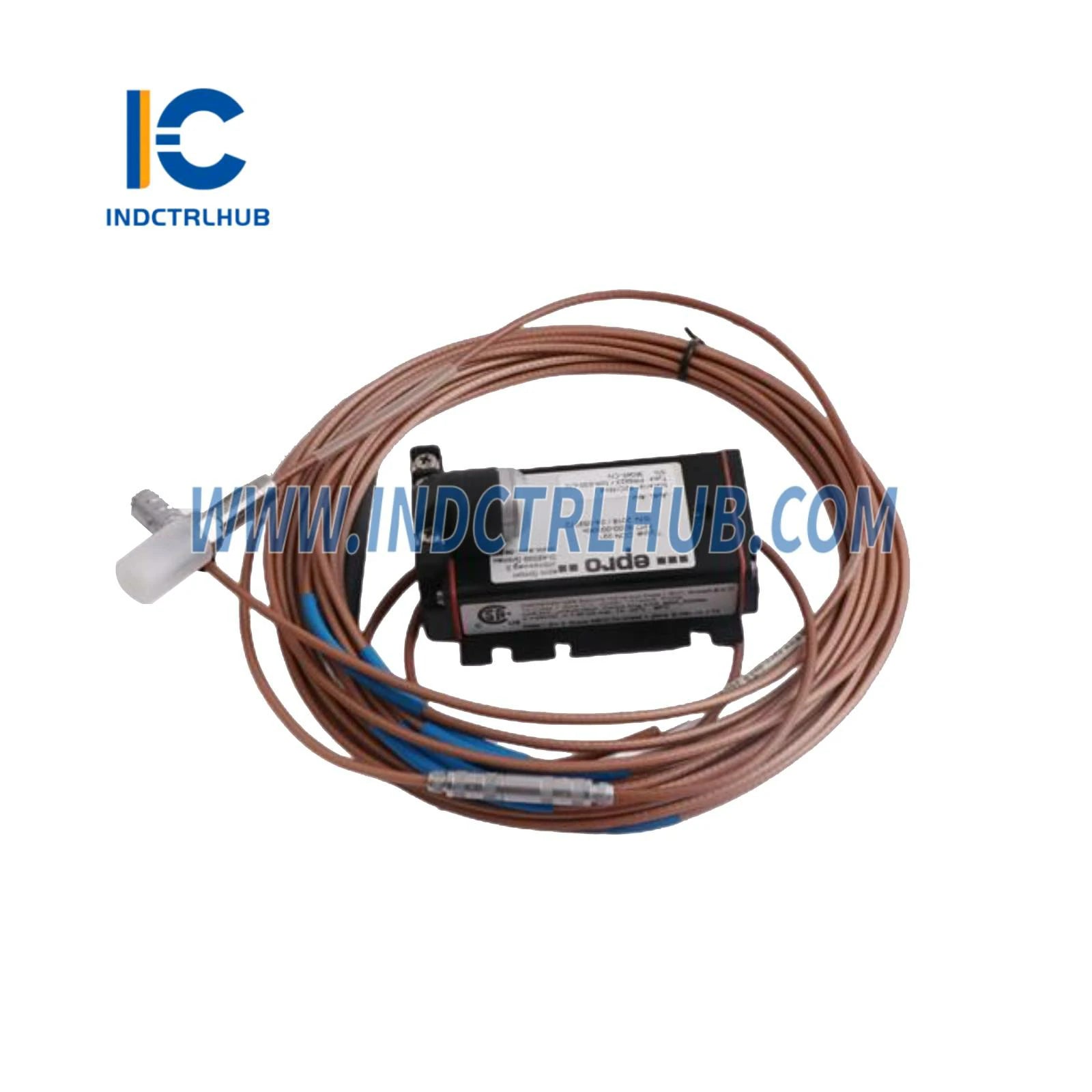

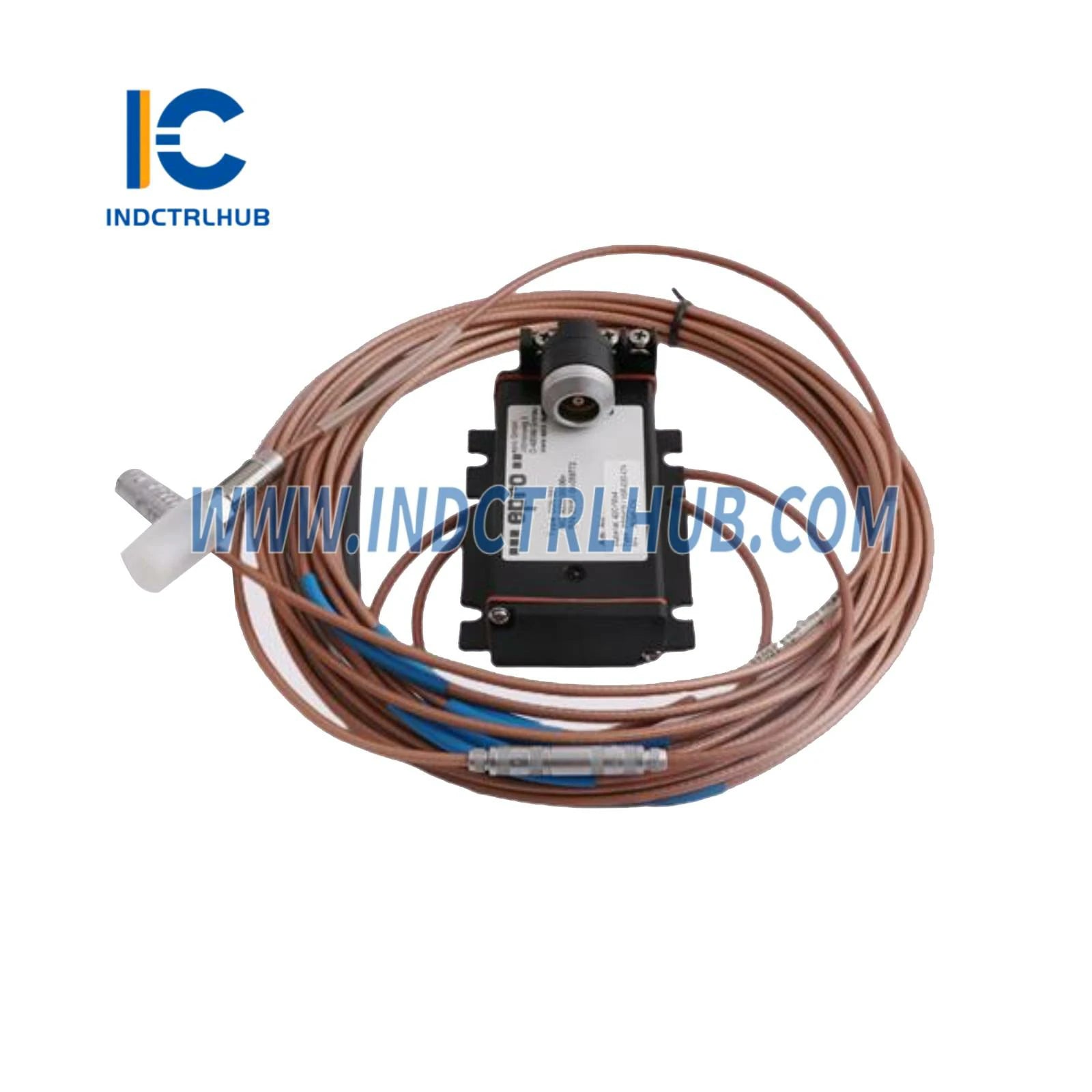

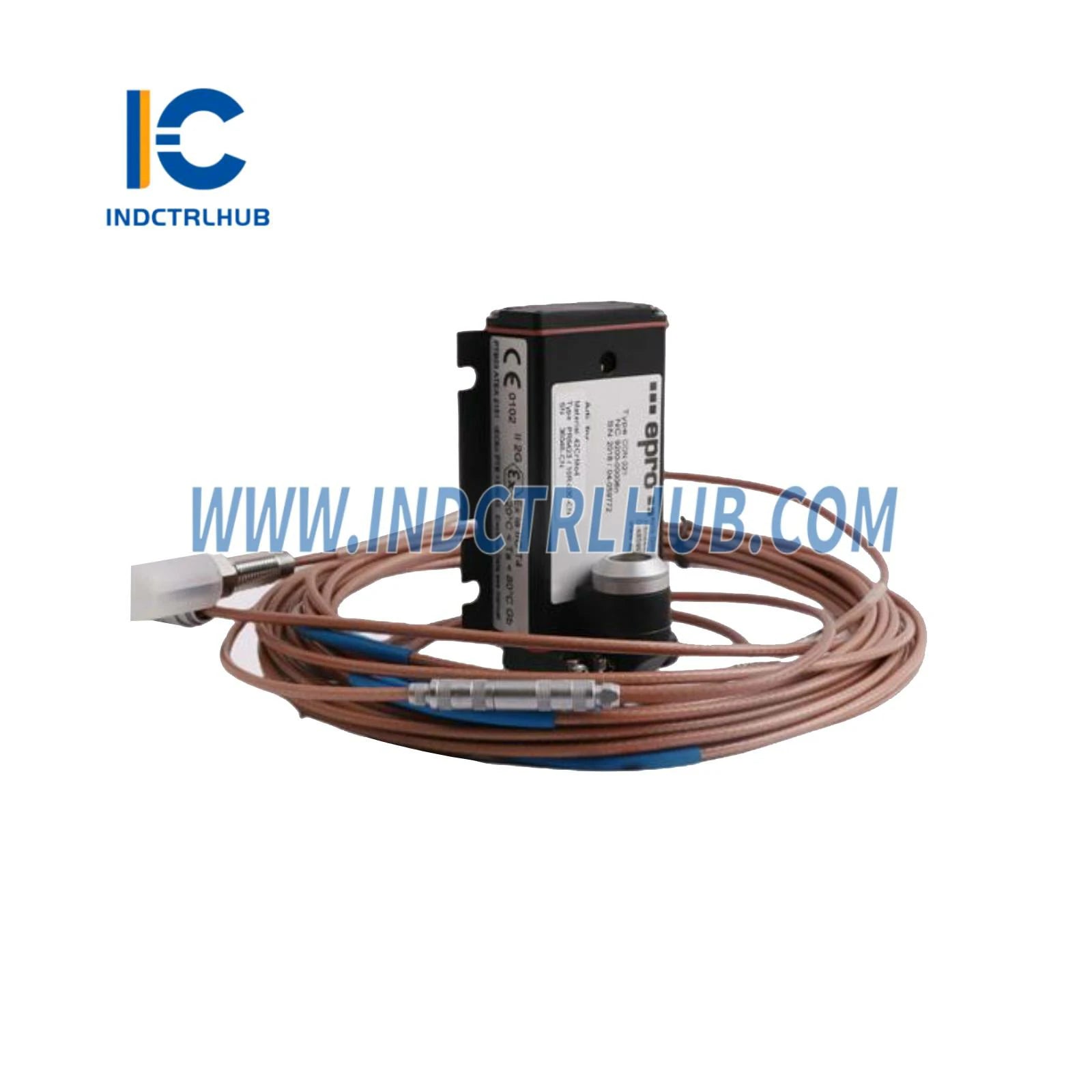

Sensor Arus Eddy Emerson PR6423/10R-030-CN (Ujung 8mm)

Sensor Arus Eddy Emerson PR6423/10R-030-CN – Pemantauan Perpindahan Presisi

Emerson PR6423/10R-030-CN adalah sensor kedekatan arus eddy kelas industri yang dirancang untuk pemantauan perpindahan dan getaran dengan akurasi tinggi dalam lingkungan DCS yang menuntut. Dilengkapi dengan ujung sensor 8mm dengan konfigurasi pemasangan terbalik, sensor ini memberikan pengukuran non-kontak yang andal untuk mesin berputar, pemantauan turbin, dan aplikasi kontrol proses kritis.

Spesifikasi Teknis

• Model: PR6423/10R-030-CN
• Diameter Ujung Sensor: 8mm
• Panjang Kabel: 3,0 meter
• Jangkauan Pengukuran: 2mm (jangkauan linier 0-2mm)
• Tipe Pemasangan: Pemasangan terbalik (konfigurasi 10R)
• Suhu Operasi: -40°C hingga +125°C
• Sinyal Output: Tegangan analog yang proporsional dengan jarak celah
• Respons Frekuensi: DC hingga 10 kHz
• Ukuran Ulir: M18 x 1,5
• Bahan Rumah: Baja tahan karat (tahan korosi)

Skema Aplikasi

Sensor arus eddy ini unggul dalam berbagai konteks pemantauan industri:

• Pemantauan Turbomachinery: Pengukuran perpindahan poros dan getaran radial secara real-time pada turbin uap, turbin gas, dan kompresor
• Pemantauan Kondisi Bearing: Mendeteksi keausan bearing, kesalahan penyelarasan, dan celah abnormal sebelum kegagalan besar terjadi
• Analisis Dinamika Rotor: Menangkap transisi kecepatan kritis, ketidakseimbangan, dan eksentrisitas rotor pada peralatan berputar
• Sistem Kontrol Proses: Integrasi dengan Emerson Ovation DCS dan sistem pemantauan EPRO untuk strategi pemeliharaan prediktif
• Jaminan Kualitas: Pengukuran ketebalan non-kontak dan kontrol celah dalam proses manufaktur

Solusi Inovatif & Manfaat

PR6423/10R-030-CN menggabungkan fitur desain canggih yang membedakannya:

• Desain Pemasangan Terbalik: Memungkinkan pemasangan di lingkungan dengan ruang terbatas di mana sensor pemasangan depan tradisional tidak dapat dipasang
• Panjang Kabel Ekstra: Kabel integral sepanjang 3 meter mengurangi kompleksitas pemasangan dan menghilangkan titik sambungan yang dapat menimbulkan gangguan
• Rentang Suhu Luas: Beroperasi dengan andal di lingkungan termal ekstrem dari aplikasi kriogenik hingga suhu tinggi
• Respons Frekuensi Tinggi: Menangkap kejadian transien dan fenomena getaran kecepatan tinggi hingga 10 kHz
• Konstruksi Baja Tahan Karat: Tahan terhadap atmosfer korosif di pengolahan kimia, platform lepas pantai, dan fasilitas pembangkit listrik

Integrasi & Kompatibilitas

Dirancang untuk integrasi mulus dengan sistem pemantauan Emerson EPRO termasuk modul proximitor CON021, CON041, dan TM0181. Kompatibel dengan kartu I/O Ovation DCS dan sistem pemantauan getaran pihak ketiga yang mendukung antarmuka probe arus eddy standar. Sensor ini dipasangkan dengan modul driver untuk menyediakan output linear 4-20mA atau -10V hingga +10V untuk integrasi PLC dan SCADA.

Pemasangan & Kalibrasi

Konfigurasi pemasangan terbalik memungkinkan pemasangan melalui lubang berulir dengan akses terbatas. Kalibrasi pabrik terhadap target baja AISI 4140 memastikan akurasi pengukuran dalam ±1% dari skala penuh. Kit kalibrasi lapangan tersedia untuk bahan target spesifik lokasi. Torsi pemasangan yang direkomendasikan: 40-50 Nm dengan sealant ulir yang sesuai untuk rentang suhu operasi.

Produk Terkait

Jaminan Kualitas & Dukungan

Setiap sensor PR6423/10R-030-CN menjalani pengujian pabrik yang ketat termasuk siklus suhu, ketahanan getaran, dan verifikasi kekebalan EMI. Didukung oleh jaringan layanan global Emerson dan dokumentasi teknis yang komprehensif. Ketersediaan suku cadang jangka panjang memastikan dukungan siklus hidup untuk proyek infrastruktur kritis.
