Product Description
Informasi Umum
|
Bidang |
Keterangan |
|---|---|
|
Pabrikan |
Bahasa Indonesia: Emerson |
|
Model/Nomor Bagian |

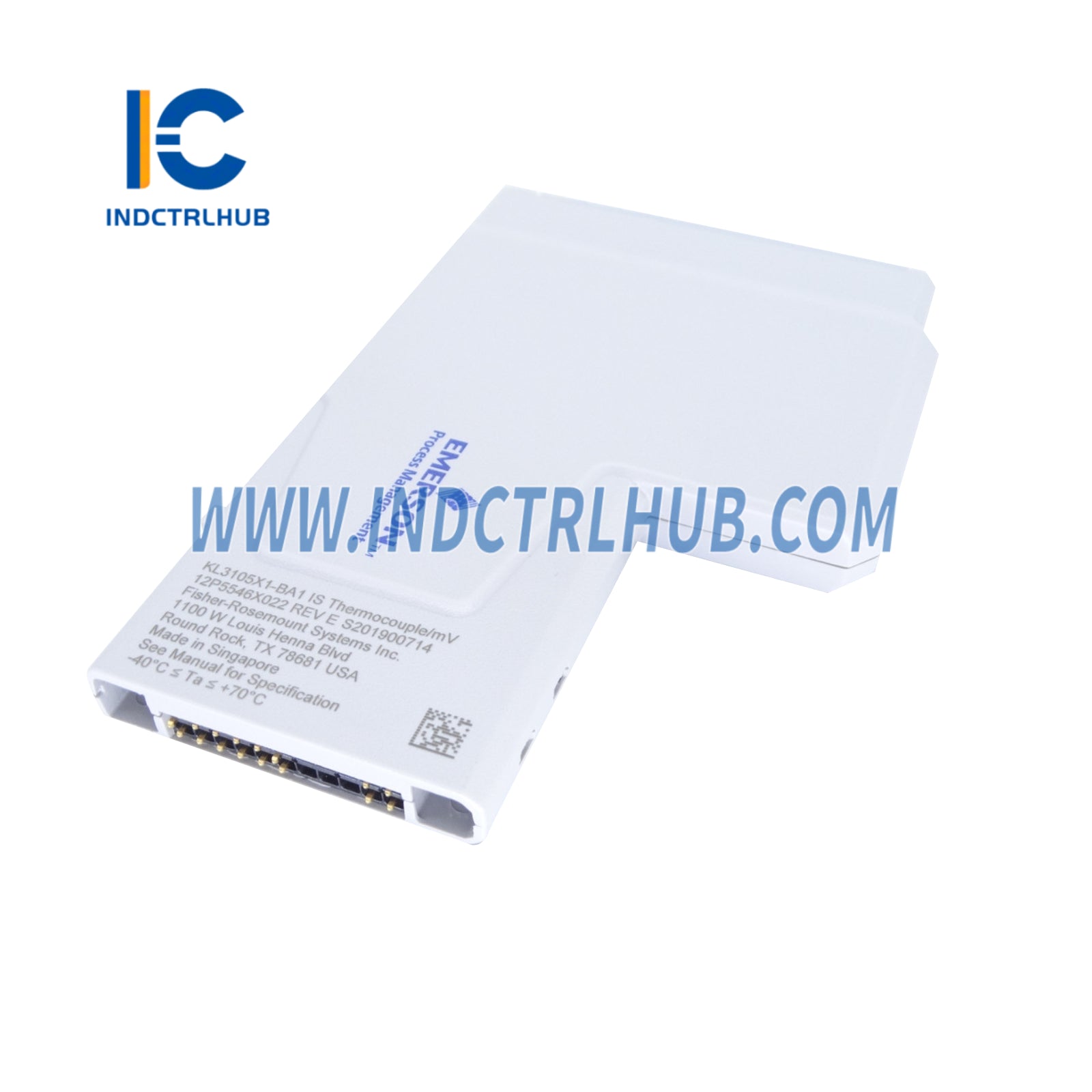

KL3105X1-BA1 |
|
Keterangan |
I.S. Thermocouple / mV CHARM |
Spesifikasi Daya
|
Parameter |
Nilai |
|---|---|
|
Rating Daya Bus CHARM |
+6,3 VDC pada 0 mA |
|
Sirkuit Daya Medan |
+24 VDC pada 23 mA |
Spesifikasi Lingkungan
|
Parameter |
Nilai |
|---|---|
|
Suhu Sekitar |
-40°C hingga +70°C |
|
Terkejut |
10g ½ gelombang sinus selama 11 ms |
|
Getaran |
1 mm Puncak ke Puncak (2–13.2 Hz);0.7g (13.2–150 Hz) |
|
Kontaminan Udara |
ISA-S71.04–1985 Kelas G3 |
|
Kelembaban Relatif |
5% hingga 95% Non-Kondensasi |
|
Kunci Blok Terminal |
C5 |
Catatan Penting
-
Penggunaan Area Berbahaya:
Untuk operasi yang tepat di area berbahaya, lihat:
-
Instruksi Instalasi ATEX/IECEx – Subsystem IS-CHARM (Dok: 12P6523)
-
Gambar Kontrol DeltaV™ IS-CHARMs – 12P6122, 12P6123
-
Detail tambahan dalam Manual Instalasi Perangkat Keras DeltaV™ S-series dan CHARMs
-
Penanganan & Pemeliharaan:
-
Hot Swap: Tidak didukung – harus mematikan sistem sebelum melepas/memasang
-
Kemudahan servis: Tidak ada bagian yang dapat diperbaiki oleh pengguna – jangan dibongkar
-
Kalibrasi: Tidak diperlukan
