Product Description
Informasi Umum
|
Bidang |
Keterangan |
|---|---|
|
Pabrikan |
Bahasa Indonesia: Emerson |
|
Model/Nomor Bagian |
KL3021X1-LS1 |
|
Keterangan |

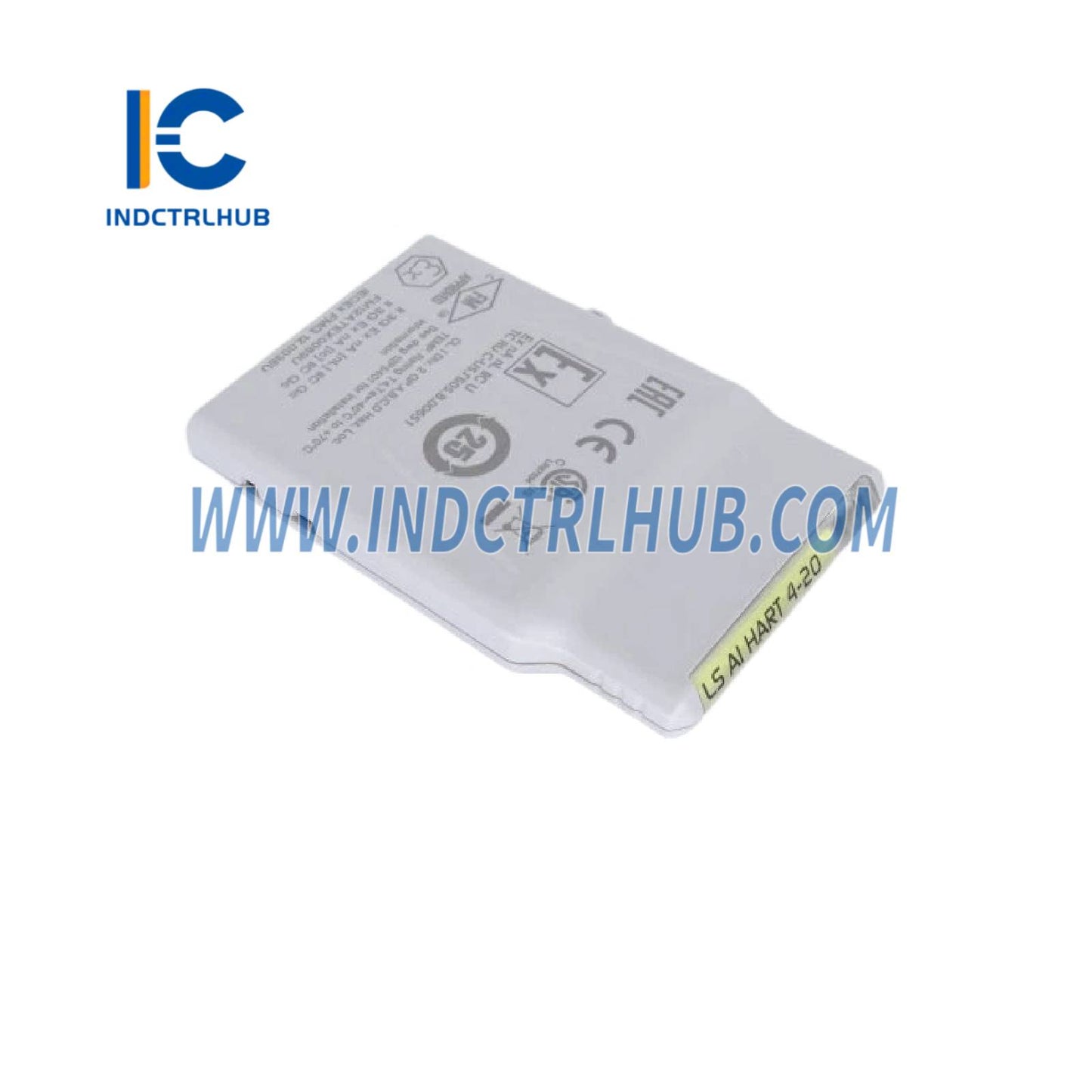

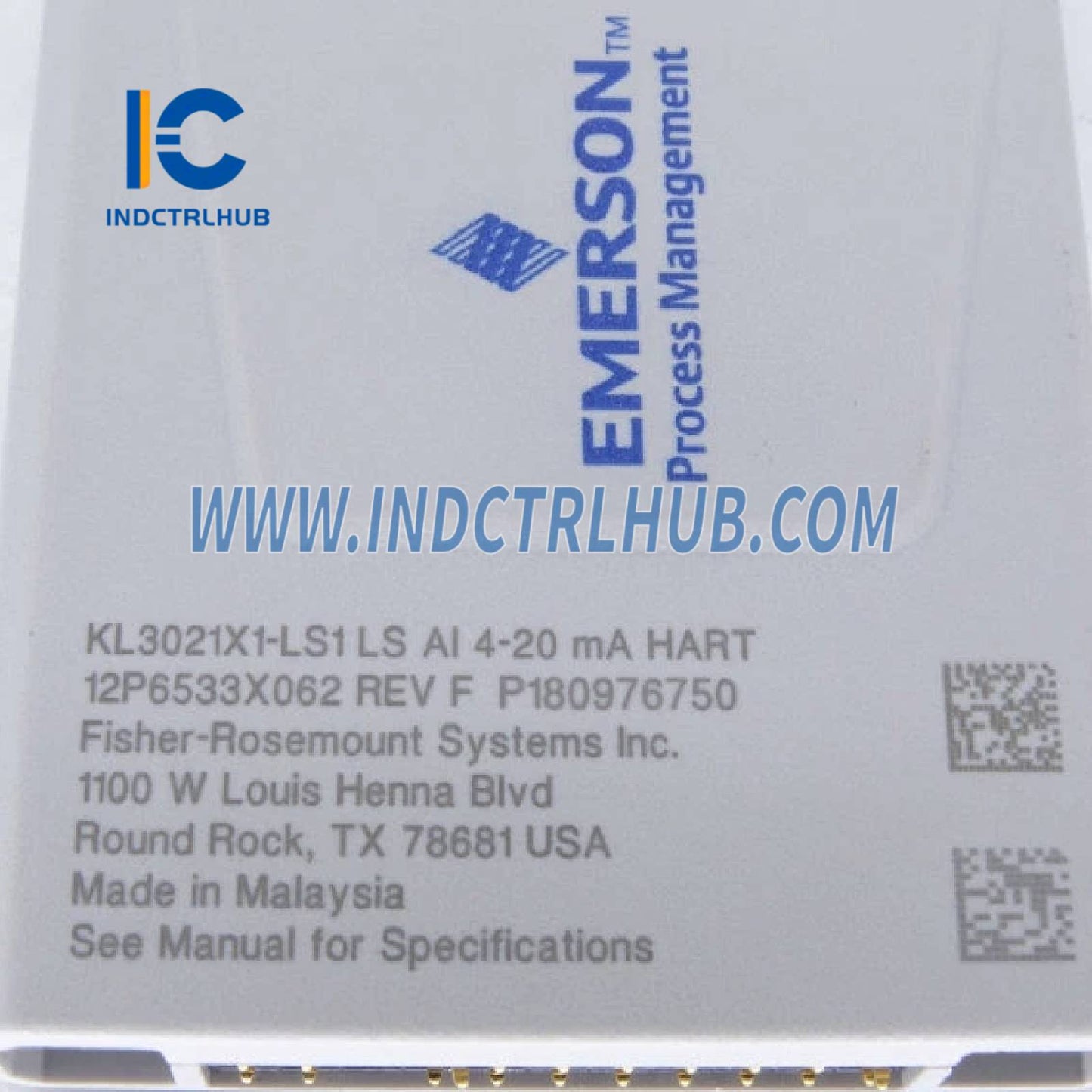

LS AI 4-20 mA HART CHARM |
Spesifikasi Daya
|
Parameter |
Nilai |
|---|---|
|
Rating Daya Bus CHARM |
+6,3 VDC pada 32 mA |
|
Sirkuit Daya Medan |
+24 VDC pada 25 mA |
Spesifikasi Lingkungan
|
Parameter |
Nilai |
|---|---|
|
Suhu Sekitar |
-40°C hingga +70°C |
|
Terkejut |
10g ½ gelombang sinus selama 11 ms |
|
Getaran |
1 mm Puncak ke Puncak (2–13,2 Hz);0,7g (13,2–150 Hz) |
|
Kontaminan Udara |
ISA-S71.04–1985 Kelas G3 |
|
Kelembaban Relatif |
5% hingga 95% Non-Kondensasi |
|
Peringkat IP |
IP20 |
|
Kunci Blok Terminal |
1A |
Catatan Penting
-
Instruksi Area Berbahaya:
-
Refer to Document 12P5403 – DeltaV™ Electronic Marshalling Digital Automation System (CHARM I/O Subsystem) Zone 2 Installation Instructions
-
Panduan instalasi tambahan tersedia dalam DeltaV™ S-series and CHARMs Hardware Installation Manual
-
Pedoman Hot Swap:
-
Diperbolehkan hanya jika pembawa CHARM Smart Logic Solver (KL4103X1-BA1) menyediakan ≤ 26.4 VDC Voc
-
Kondisi ini terpenuhi menggunakan KJ1502X1 DeltaV bulk power supplies, dipasang sesuai spesifikasi
-
Kompatibilitas CHARM:
-
Menggunakan sistem auto-keying: terminal block mengunci dirinya sendiri selama instalasi CHARM pertama
-
Untuk mengubah tipe CHARM, lepaskan blok terminal Dan mengatur ulang kunci
-
Pemeliharaan:
-
Tidak ada bagian yang dapat diperbaiki oleh pengguna
-
Pembongkaran tidak diizinkan
-
Kalibrasi tidak diperlukan
