Product Description
Informasi Umum
|
Bidang |
Keterangan |
|---|---|
|
Pabrikan |
Bahasa Indonesia: Emerson |
|
Model/Nomor Bagian |

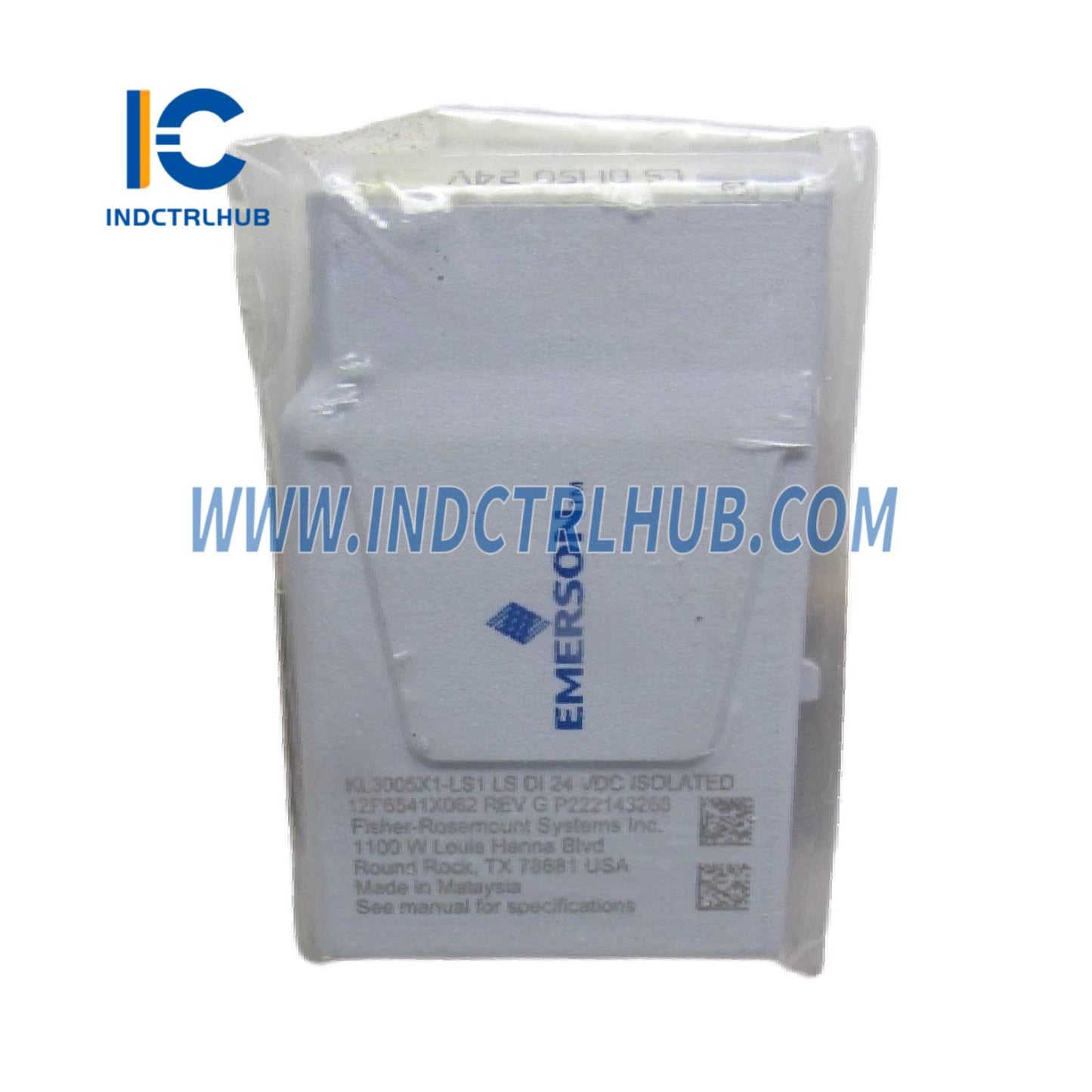

KL3005X1-LS1 |
|
Keterangan |
LS DI 24 VDC Isolated CHARM |
Spesifikasi Daya
|
Parameter |
Nilai |
|---|---|
|
Tenaga Bus Lokal |
+6,3 VDC pada 32 mA |
|
Sirkuit Daya Medan |
+24 VDC pada 12 mA |
Spesifikasi Lingkungan
|
Parameter |
Nilai |
|---|---|
|
Suhu Sekitar |
-40°C hingga +70°C |
|
Terkejut |
10g ½ gelombang sinus selama 11 ms |
|
Getaran |
1 mm Puncak ke Puncak (2–13,2 Hz);0,7g (13,2–150 Hz) |
|
Kontaminan Udara |
ISA-S71.04–1985 Kelas G3 |
|
Kelembaban Relatif |
5% hingga 95% Non-Kondensasi |
|
Kunci Blok Terminal |
6C |
Catatan Penting
-

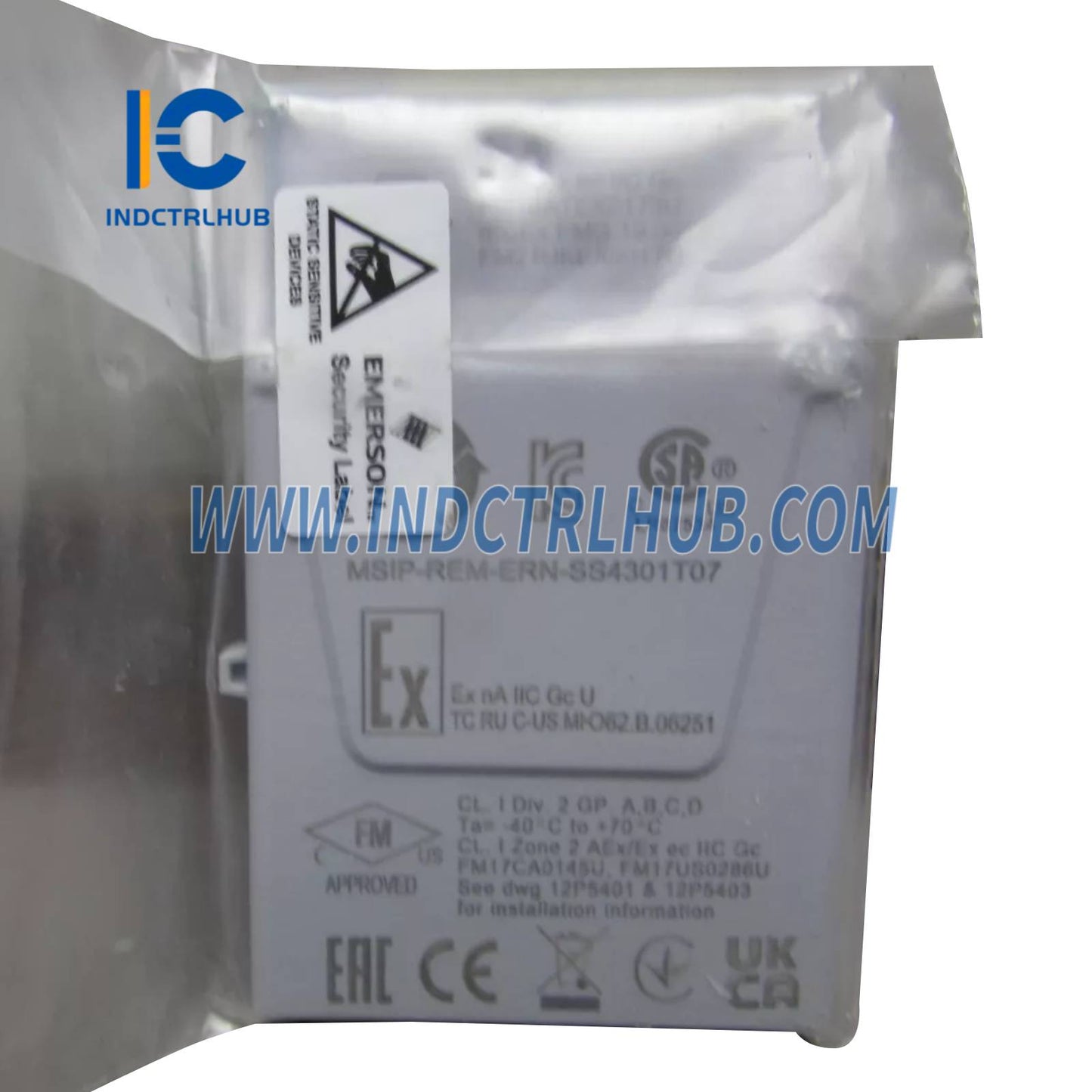

Instalasi Area Berbahaya:
-
Refer to Document 12P5403 – DeltaV™ Electronic Marshalling Digital Automation System (CHARM I/O Subsystem) Zone 2 Installation Instructions
-
Dokumentasi tambahan tersedia di DeltaV™ S-series and CHARMs Hardware Installation Manual
-
Pedoman Penghapusan dan Pemasangan:
-
Jangan memasukkan/mengeluarkan CHARM dengan daya sistem menyala
-
Sirkuit yang tidak menghasilkan percikan harus dimatikan daya listriknya sebelum penghapusan/penyisipan
-
dari blok terminal dengan daya lapangan yang berenergi -
Pemasangan Kunci Kompatibilitas CHARM:
-
Terminal block keys otomatis diatur selama instalasi CHARM awal
-
Untuk menggunakan kembali terminal block dengan tipe CHARM yang berbeda, lepaskan blok dan atur ulang kunci
-
Pemeliharaan:
-
Berisi tidak ada bagian yang dapat diperbaiki oleh pengguna
-
Pembongkaran tidak diizinkan
-
Kalibrasi tidak diperlukan
