Product Description
Informasi Umum
|
Barang |
Rincian |
|---|---|
|
Pabrikan |
Bahasa Indonesia: Emerson |
|
Model/Nomor Bagian |

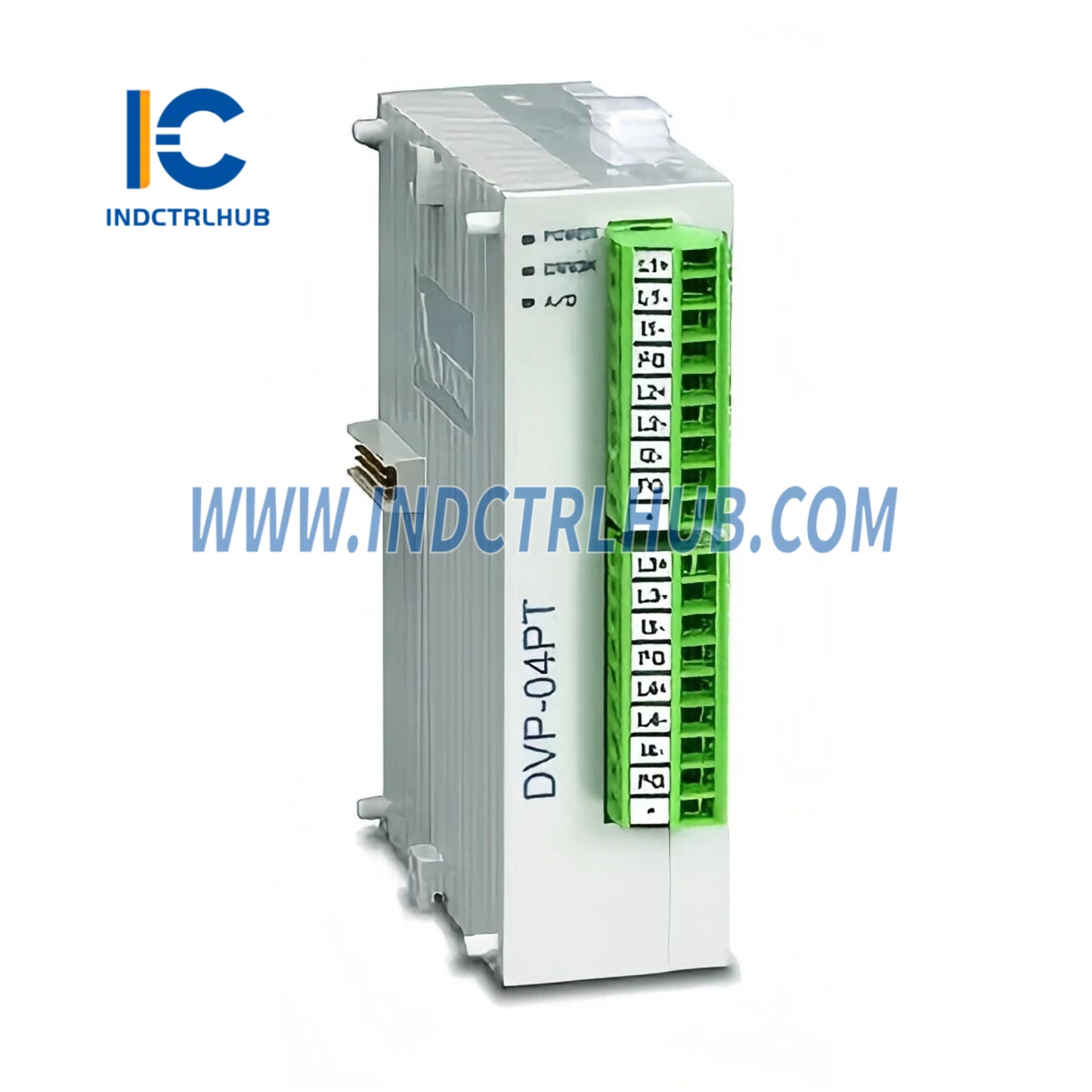

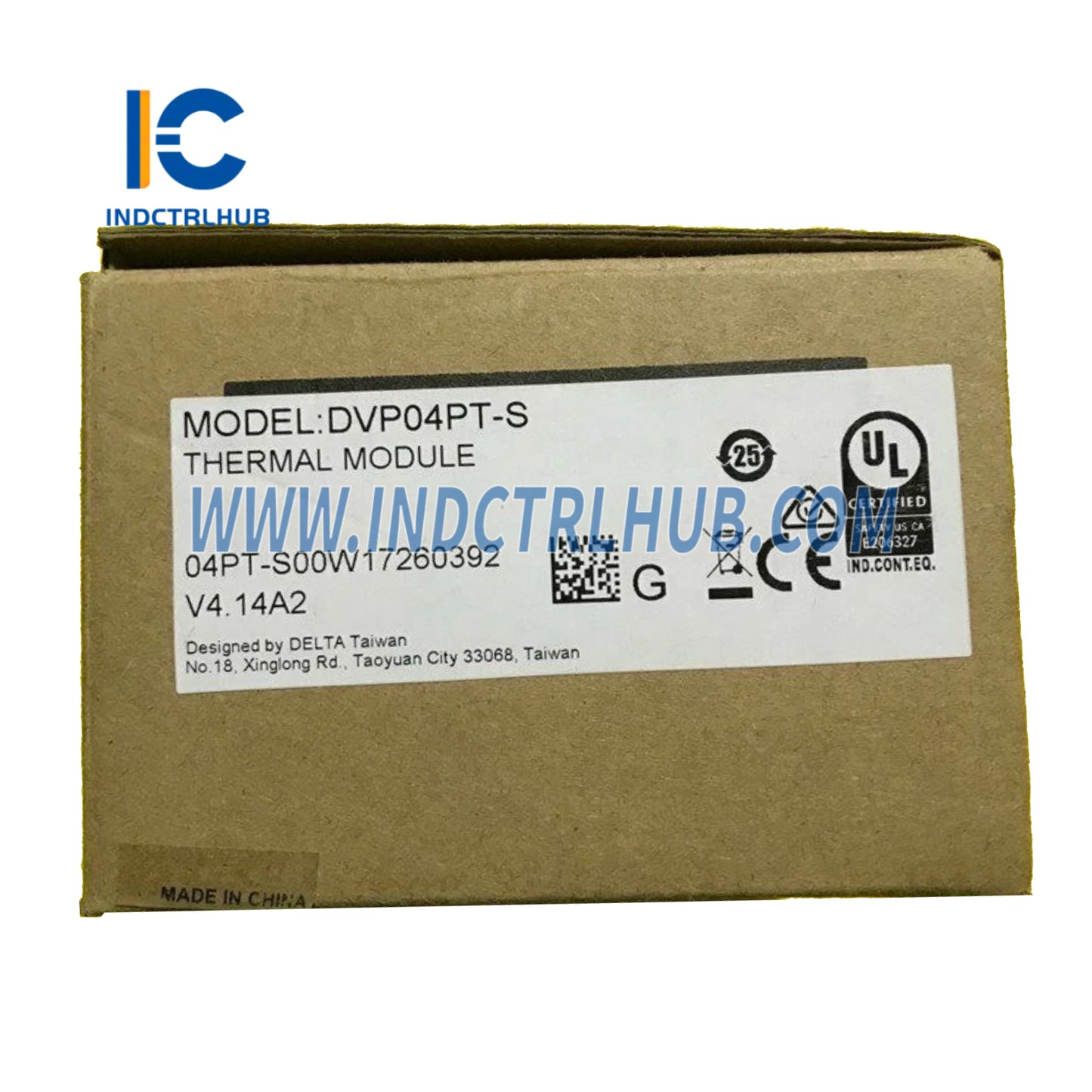

DVP04PT-S |
|
Keterangan |
Modul Sensor Suhu Platinum |
Spesifikasi Fungsional
|
Barang |
Rincian |
|---|---|
|
Tegangan Catu Daya |
24VDC (20.4VDC ~ 26.4VDC) (-15% ~ +10%) |
|
Saluran Input Analog |
4 saluran per modul |
|
Jenis Sensor |
3-kawat PT100Ω, 3850 PPM/°C (DIN 43760, JIS C1604-1989) |
|
Eksitasi Saat Ini |
1 juta A |
|
Rentang Input Suhu |
-200°C ~ 600°C / -328°F ~ 1112°F |
|
Rentang Konversi Digital |
K-2000 ~ K6000 / K-3280 ~ K11120 |
|
Resolusi |
14 bit (0,1°C) / 14 bit (0,18°F) |
|
Akurasi Keseluruhan |
±0,5% dari skala penuh pada 25°C (77°F); ±1% dari skala penuh selama 055°C (32131°F) |
|
Waktu Respon |
200 ms × jumlah saluran |
|
Metode Isolasi |
Isolasi antara rangkaian digital dan analog; tidak ada isolasi antara saluran |
|
Format Data Digital |
komplemen 2 dari 16-bit (13 bit signifikan) |
|
Fungsi Rata-rata |
Ya (CR#2 ~ CR#5, rentang K1 ~ K4096) |
|
Fungsi Diagnostik Mandiri |
Ya |
Spesifikasi Komunikasi
|
Barang |
Rincian |
|---|---|
|
Mode Komunikasi |
RS-485 (mode MODBUS ASCII atau RTU) |
|
Kecepatan Baud |
4800 / 9600 / 19200 / 38400 / 57600 / 115200 bps |
|
Format Data |
|
|
— Modus ASCII |
7 bit, paritas genap, 1 bit berhenti (7E1) |
|
— Mode RTU |
8 bit, paritas genap, 1 bit stop (8E1) |
|
Catatan RS-485 |
Dinonaktifkan saat terhubung secara seri dengan DVP04AD-S |
Koneksi ke DVP-PLC MPU
|
Barang |
Rincian |
|---|---|
|
Pengalamatan Modul |
Diberi nomor dari 0 sampai 7 (0 = paling dekat dengan MPU, 7 = paling jauh) |
|
Modul Maksimum |
8 modul per MPU |
|
Titik I/O Digital |
Tidak ada titik I/O digital yang digunakan oleh DVP04PT-S |
