Product Description
Ikhtisar Produk
| Parameter | Detail |
|---|---|
| Nomor Bagian | 990-04-70-01-00 |

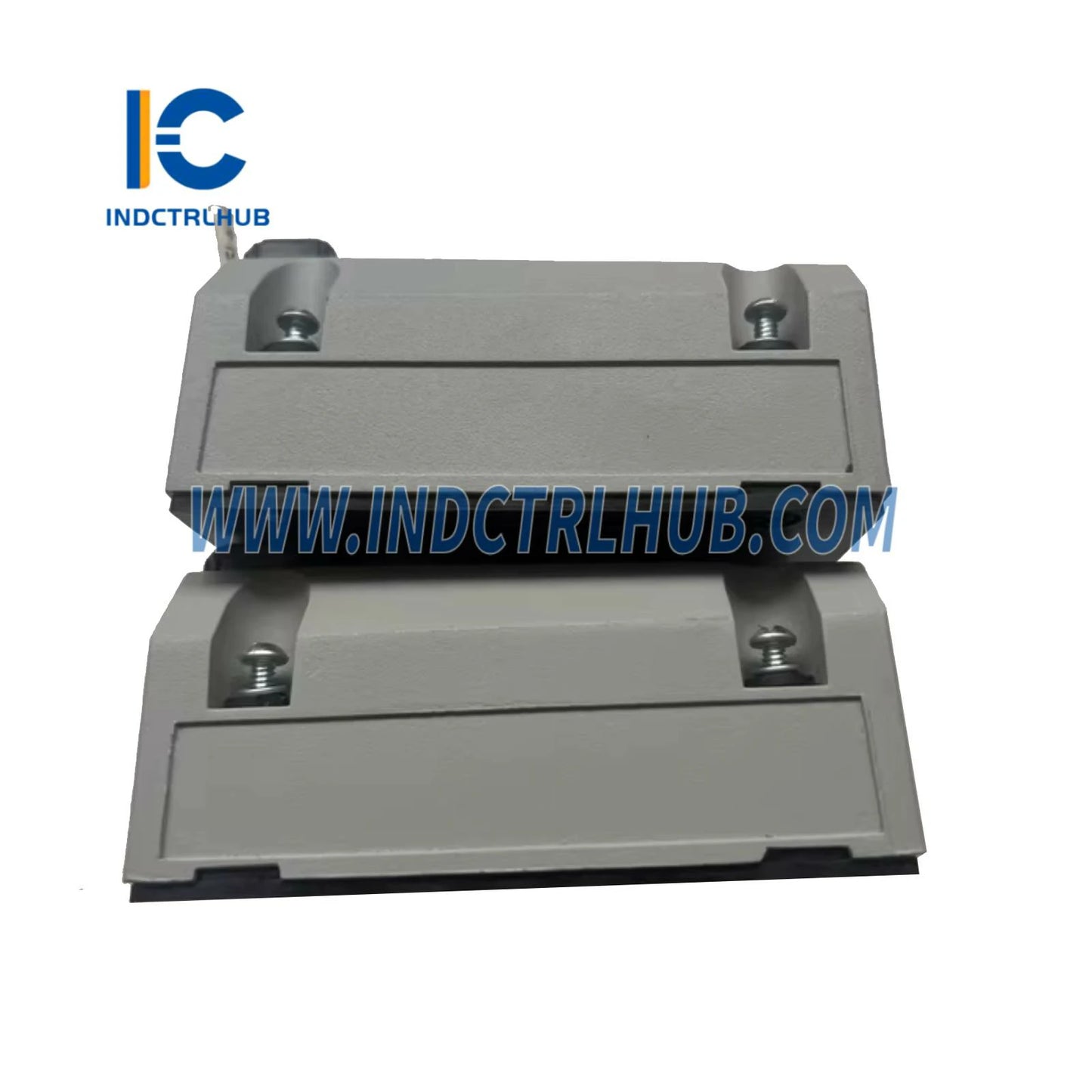

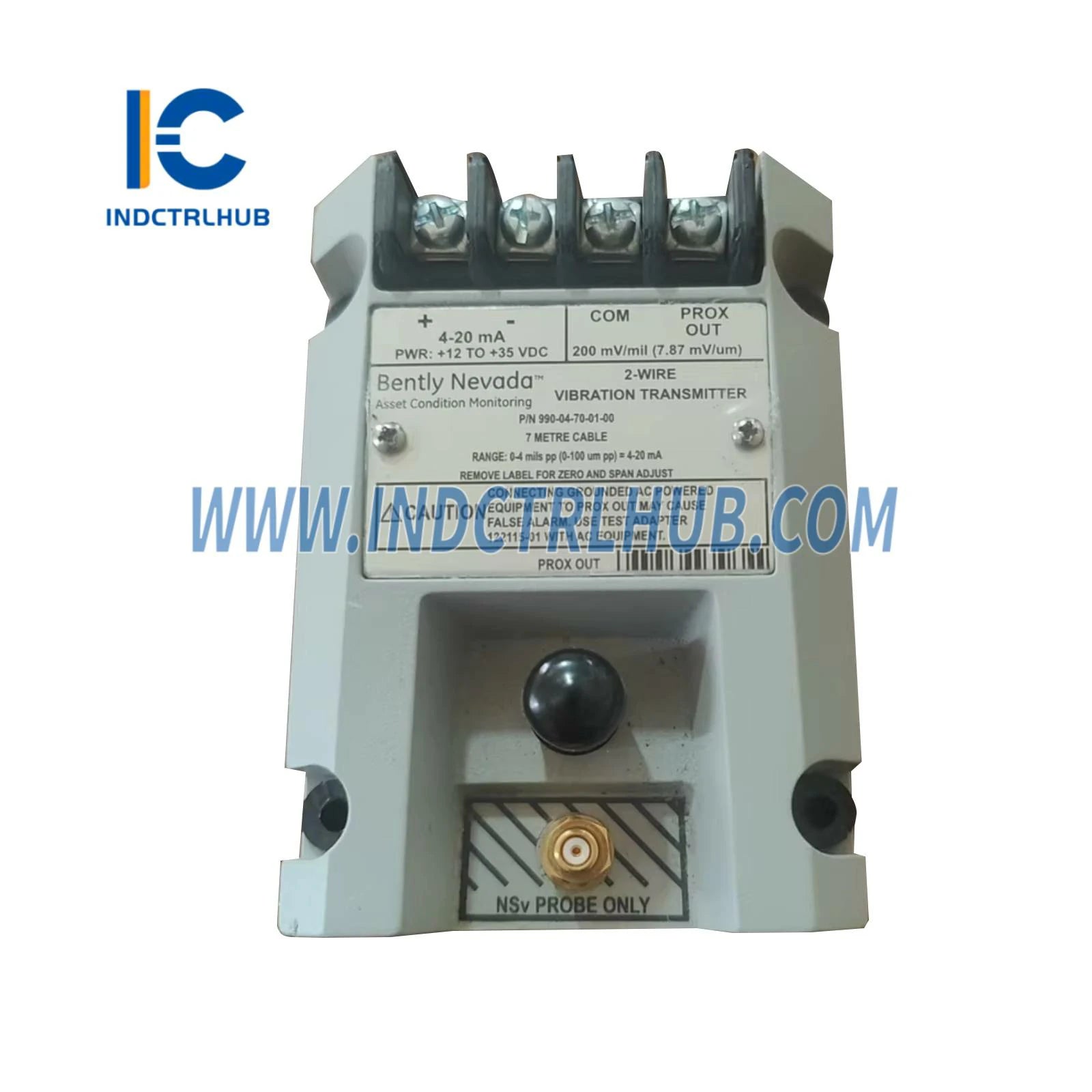

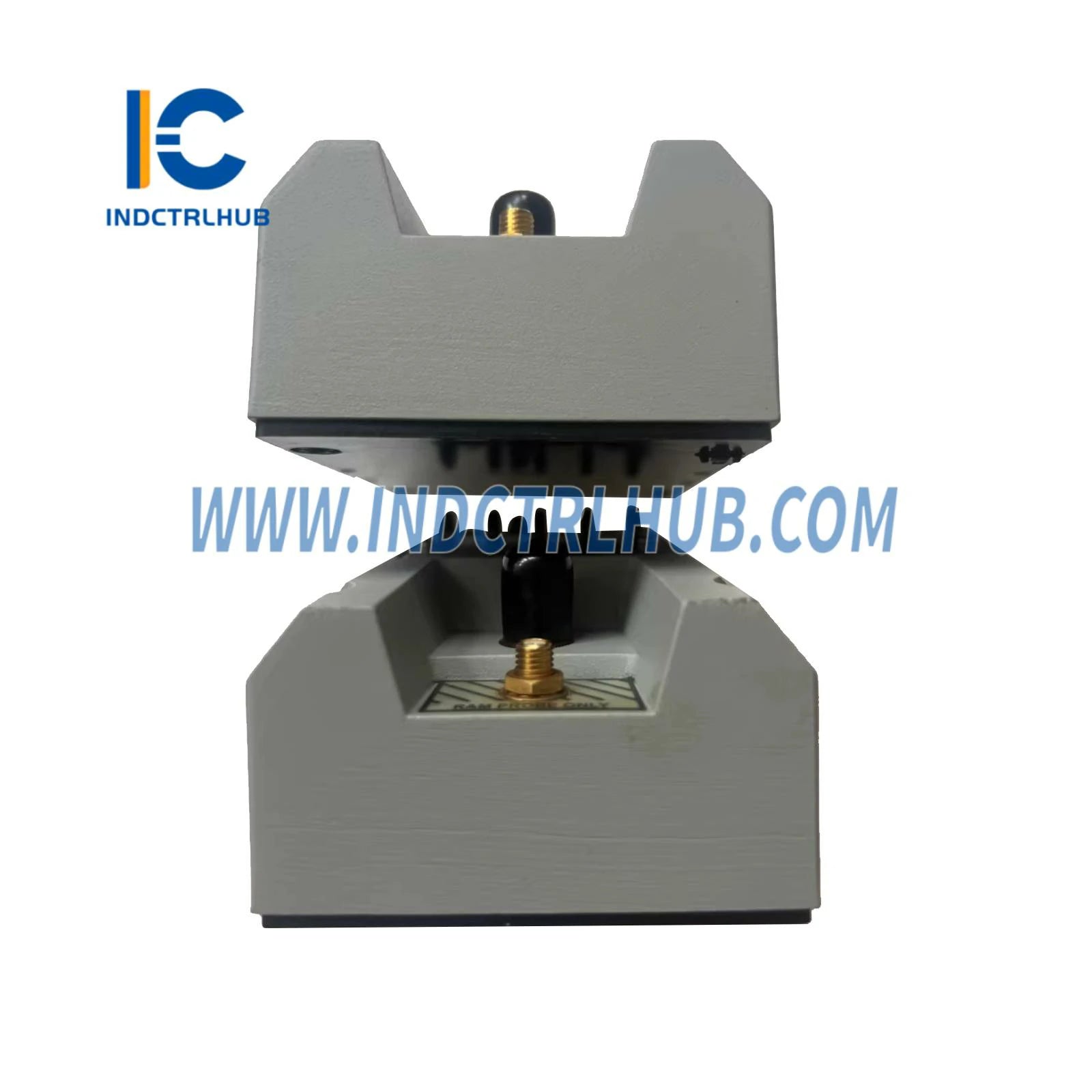

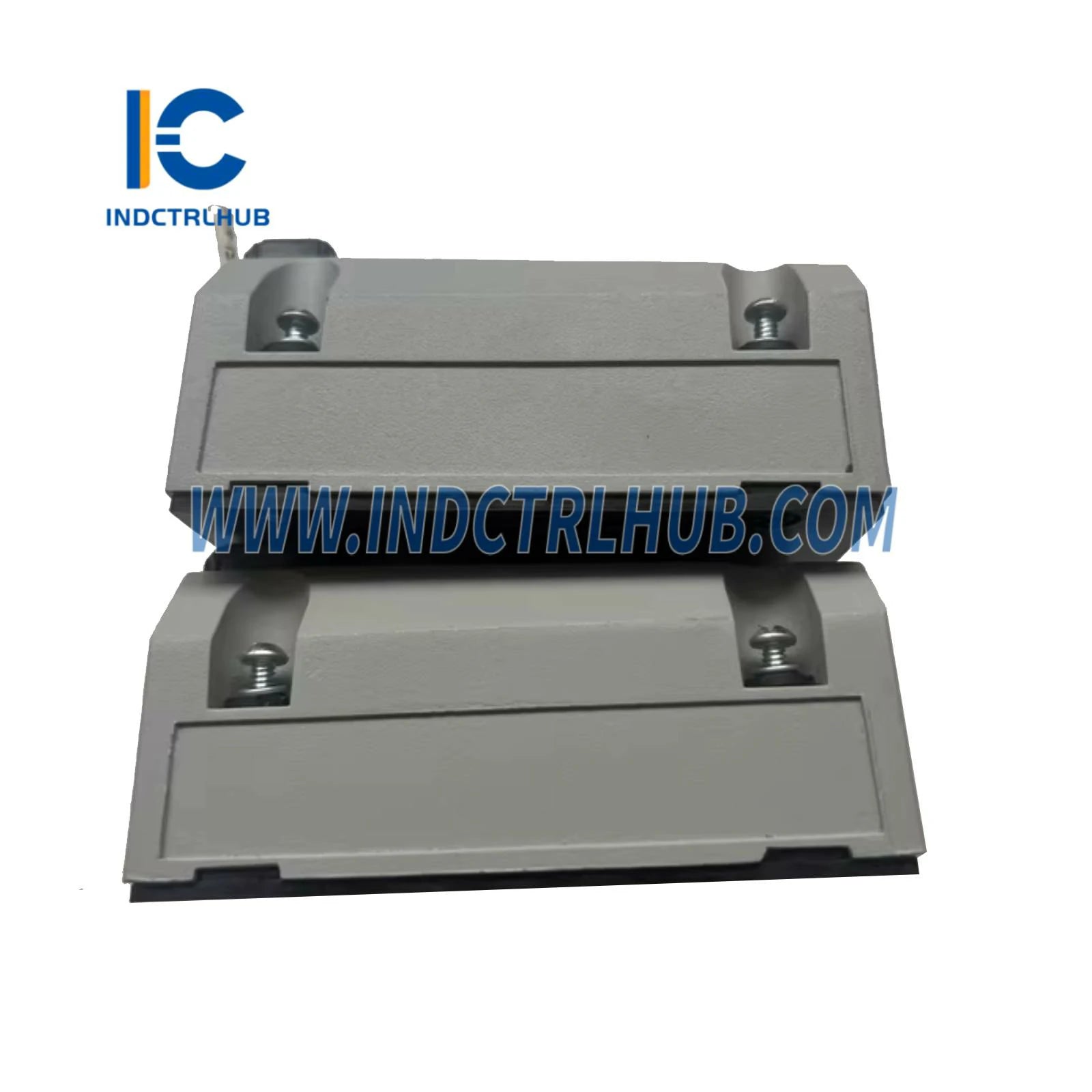

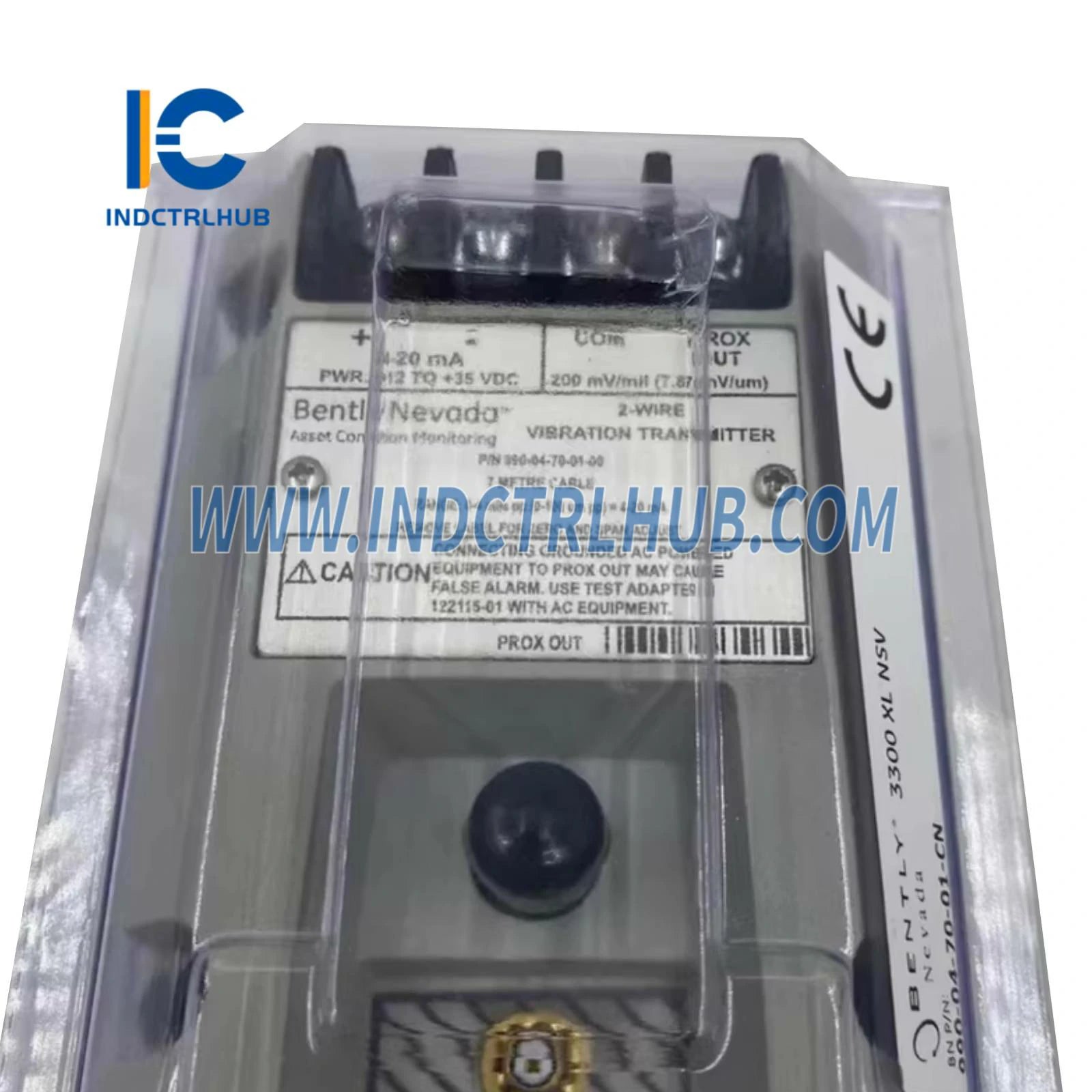

| Nama Produk | 990 Pemancar Getaran |
| Aplikasi | Kompresor udara sentrifugal, pompa kecil, motor, kipas untuk OEM |
| Masukan | Probe Proksimitas 3300 NSv dengan kabel ekstensi 7,0 m (23,0 ft) |
| Keluaran | 4-20 mA sebanding dengan amplitudo getaran puncak-ke-puncak |
| Rentang Skala Penuh | 0-4 mil pp (0-100 µm pp) |
| Panjang Sistem | 7,0 meter (23,0 kaki) |

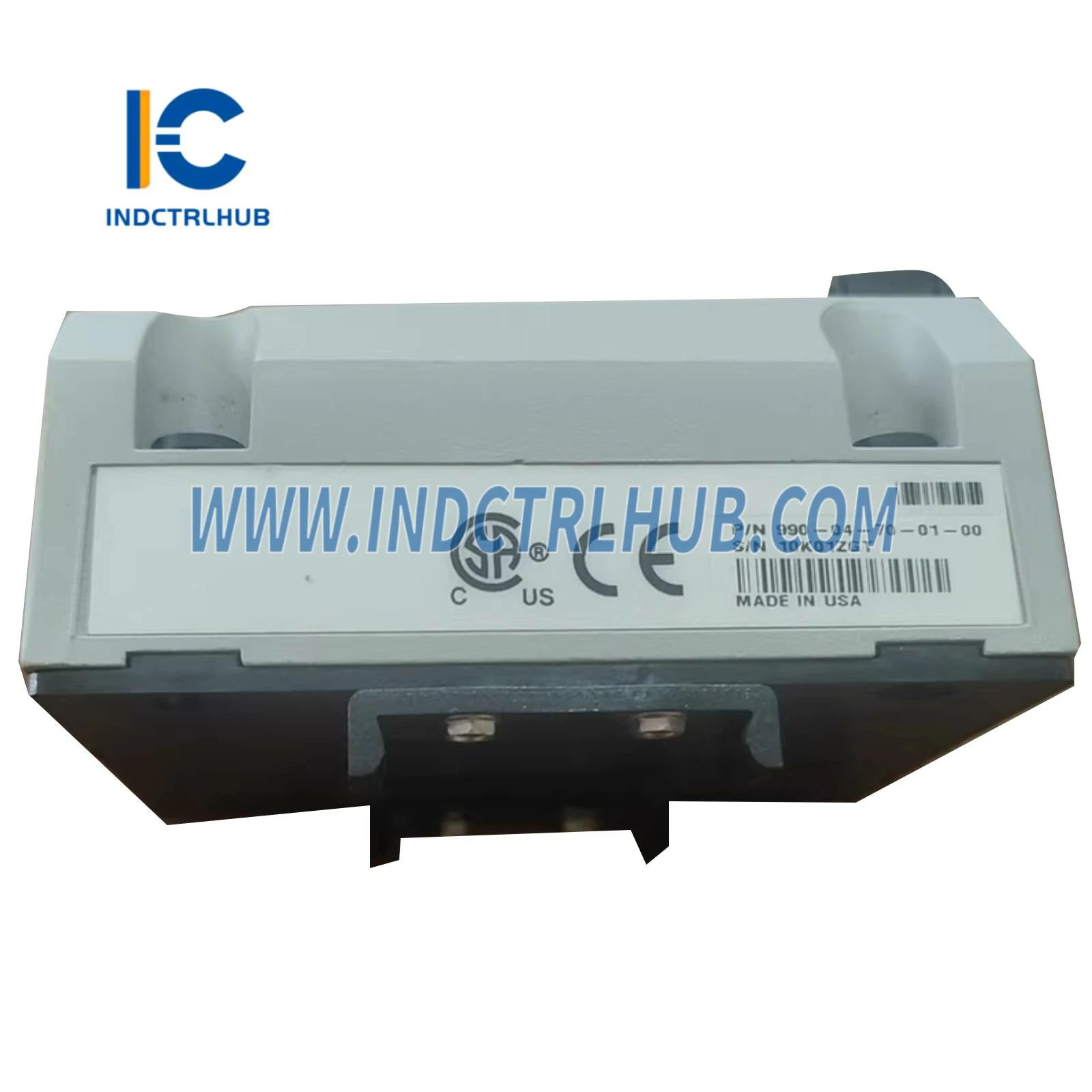

| Opsi Pemasangan | Klip rel DIN 35 mm |
| Persetujuan Lembaga | Divisi CSA 2 |
Spesifikasi Listrik
| Parameter | Nilai |
|---|---|
| Kebutuhan Daya | +12 hingga +35 Vdc pada terminal pemancar |
| Akurasi Loop 4-20 mA | ±1,5% pada rentang skala penuh (diukur pada resistansi loop 250 Ω) |
| Resistansi Loop Maksimum | 1000 Ω pada 35 Vdc |
| Pembatasan Arus | 23 mA tipikal |
| Nol dan Rentang | Penyesuaian eksternal yang tidak saling mempengaruhi |
| NOT OK/Signal Defeat | Output < 3,6 mA dalam 100 µs dari kondisi Tidak OK; pulih dalam 2-3 s |
| Penghambatan Saat Dinyalakan | Output < 3,6 mA selama 2-3 s setelah dinyalakan |
| Celah Probe | 0,5 hingga 1,75 mm (20 hingga 55 mil) untuk rentang skala penuh |
| Rentang Linear Prox Out | 1,4 mm (55 mil), mulai dari 0,25 mm (10 mil) dari target |
| Faktor Skala Inkremental Prox Out | 7,87 mV/µm (200 mV/mil) ±6,5% tipikal; ±10% kasus terburuk |
| Tingkat Kebisingan Prox Out | 50 mV/pp tipikal |
| Impedansi Output | 10 kΩ dikalibrasi untuk beban 10 MΩ |
| Stabilitas Suhu | Faktor skala inkremental dalam ±10% dari 0°C hingga +70°C (+32°F hingga +158°F) |
| Respons Frekuensi | 5 Hz hingga 6.000 Hz (+0, -3 dB) |
| Ukuran Target Minimum | Diameter 9,5 mm (0,375 in) |
| Panjang Kabel Penghubung | Maks 3 m (10 ft) untuk Output Sensor Proximitor (konektor BNC) |
| Catu Daya (Non-Bahaya/Zona 2/Div 2) | 28 V |
Spesifikasi Mekanis
| Parameter | Nilai |
|---|---|
| Material Ujung Transduser | Polifenilena sulfida (PPS) |
| Material Casing Transduser | Baja Tahan Karat AISI 303 atau 304 (SST) |
| Kabel Probe | Koaksial 75 Ω, terisolasi fluoroethylene propylene (FEP) |
| Pelindung Kabel (Opsional) | AISI 302 SST Fleksibel dengan jaket luar FEP opsional |
| Kekuatan Tarik | 222 N (50 lbf) maks, dari casing probe ke kabel probe |
| Berat Pemancar | 0,43 kg (0,9 lbm) |
| Total Berat Sistem | 0.82 kg (1.8 lbm) tipikal |
| Keterlibatan Ulir (1/4-28) | 0.375 in |
| Keterlibatan Ulir (3/8-24) | 0.563 in |
Spesifikasi Lingkungan
| Parameter | Nilai |
|---|---|
| Suhu Operasi Pemancar | -35°C hingga +85°C (-31°F hingga +185°F) |
| Suhu Penyimpanan Pemancar | -52°C hingga +100°C (-62°F hingga +212°F) |
| Suhu Operasi/Penyimpanan Probe | -52°C hingga +177°C (-62°F hingga +351°F) |
| Kelembapan Relatif | 100% mengembun, tidak terendam, dengan perlindungan konektor koaksial |
Kepatuhan dan Sertifikasi
| Parameter | Nilai |
|---|---|
| FCC | Memenuhi Bagian 15 |
| EMC | EN 61000-6-2, EN 61000-6-4; Direktif EMC 2014/30/EU |
| ATEX | Direktif ATEX 2014/34/EU |
| RoHS | Arahan RoHS 2011/65/EU |
| Maritim | Aturan Kapal Baja ABS 2009 (1-1-4/7.7, 4-8-3/1.11.1, 4-9-7/13) |
| Area Berbahaya | CNRTLUS: Kelas I, Div 2, Grup A-D, T5 @ +85°C, Tipe 4; Terpasang sesuai Gambar 128B3B |
| Parameter Entitas (Zona 2) | Catu Daya: Ui = 28 V, Ii = 120 mA |
| Parameter Entitas (Zona 0/1, Proximitor) | Uo = 28 V, Io = 6 mA |
| Parameter Entitas (Zona 0/1, Probe) | Uo = 28 V, Io = 100 mA |
