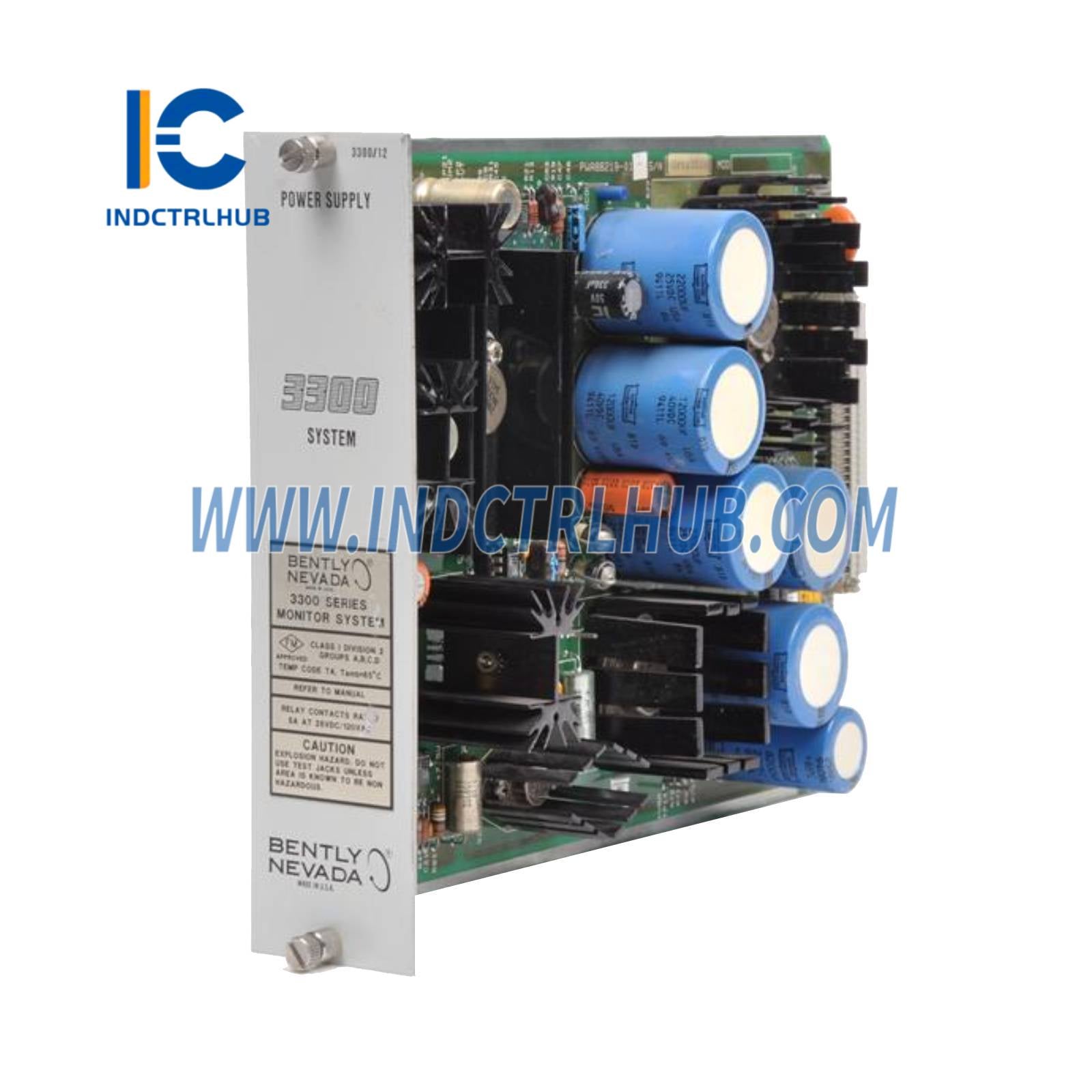

Modul Relay Bently Nevada 3300/12 4-Kanal
Modul Relay Bently Nevada 3300/12 4-Kanal
Manufacturer: Bently Nevada
Product No.: 3300/12-02-20-01
Condition:1000 tersedia
Product Type: Modul Relay
Product Origin: 003300120220
Payment: T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months
- Dukungan 24/7
- Pengembalian 30 Hari
- Pengiriman Cepat
Modul Relai Empat Saluran Bently Nevada 3300/12
Modul Bently Nevada 3300/12 adalah modul relai empat saluran serbaguna yang dirancang untuk perlindungan mesin dan sistem alarm. Modul kelas industri ini menyediakan fungsi shutdown dan alarm kritis dalam aplikasi pemantauan turbomachinery, mengubah sinyal sensor getaran dan posisi menjadi output relai untuk perlindungan otomatis.
Fitur Utama
- ✅ Empat Saluran Independen – Memantau beberapa parameter secara bersamaan
- ✅ Setpoint yang Dapat Dikustomisasi – Ambang alarm dan bahaya yang dapat disesuaikan
- ✅ Output Relai Form C – Kontak SPDT untuk konfigurasi kabel yang fleksibel
- ✅ Memenuhi API 670 – Memenuhi standar industri untuk sistem perlindungan mesin
- ✅ Indikator Status LED – Konfirmasi visual status relai dan kesalahan
Spesifikasi Teknis
| Nomor Model | 3300/12 |
| Jenis Produk | Modul Relai Empat Saluran |
| Jumlah Saluran | 4 saluran relai independen |
| Tipe Relai | Relai elektromekanis Form C (SPDT) |
| Rating Kontak | 5A @ 250V AC, 5A @ 30V DC (beban resistif) |
| Sinyal Input | -10V hingga +10V DC (dari Proximitor atau monitor) |
| Rentang Setpoint | Dapat disesuaikan melalui potensiometer panel depan |
| Waktu Respon | <50 ms (tipikal) |
| Catu Daya | +24V DC (rentang 18-30V) |
| Konsumsi Daya | Typ. 5W |
| Suhu Operasi | -30°C hingga +65°C |
| Pemasangan | Rel DIN atau pemasangan panel |
| Sertifikasi | CE, UL, CSA, API 670 |
| Dimensi (L×T×D) | Sekitar 100mm × 150mm × 50mm |
| Berat | Kira-kira 500g |
Aplikasi Industri
Perlindungan Turbomachinery
Sediakan fungsi penghentian otomatis dan alarm untuk turbin uap, turbin gas, dan kompresor saat getaran atau posisi melebihi batas aman.
Pemantauan Pompa & Motor
Aktifkan alarm atau penghentian saat getaran bantalan, perpindahan poros, atau sensor suhu mendeteksi kondisi abnormal pada peralatan berputar kritis.
Pemantauan Multi-Parameter
Pantau hingga empat parameter berbeda (misalnya, getaran radial X-Y, posisi aksial, suhu) dengan setpoint dan output relay independen.
Sistem Perlindungan Mesin (MPS)
Integrasikan dengan sistem kontrol terdistribusi (DCS) atau pengendali logika terprogram (PLC) untuk manajemen kesehatan dan keselamatan mesin yang komprehensif.
Integrasi Sistem
Sumber Input yang Kompatibel
- Proximitor 3300 XL: Sensor getaran dan posisi
- Monitor 3300 XL: Sistem pemantauan berbasis rak
- Monitor Seri 3500: Platform pemantauan kondisi canggih
- Sensor Pihak Ketiga: Sinyal output DC -10V hingga +10V apa saja
Konfigurasi Tipikal
Untuk sistem pemantauan turbin:
- Saluran 1: Getaran radial sumbu X (alarm @ 50 µm, bahaya @ 75 µm)
- Saluran 2: Getaran radial sumbu Y (alarm @ 50 µm, bahaya @ 75 µm)
- Saluran 3: Posisi aksial (alarm @ 200 µm, bahaya @ 300 µm)
- Saluran 4: Suhu bantalan (alarm @ 80°C, bahaya @ 90°C)
Instalasi & Pengaturan
Opsi Pemasangan
- Pemasangan Rel DIN – Pasang modul ke rel DIN standar 35mm di kabinet kontrol
- Panel Mount – Gunakan braket pemasangan untuk instalasi panel langsung
- Rak Mount – Pasang di rak peralatan 19 inci dengan adaptor opsional
Panduan Pengkabelan
- Hubungkan sinyal input dari Proximitors atau monitor ke terminal sekrup
- Kabelkan output relay ke input DCS/PLC atau alarm annunciator
- Sediakan catu daya +24V DC (pastikan kapasitas arus memadai)
- Gunakan kabel terlindung untuk sinyal input guna meminimalkan noise
- Grounding chassis modul ke ground peralatan
Penyesuaian Titik Set
- Terapkan sinyal input yang diketahui (misalnya, 5V DC untuk 50% dari rentang)
- Sesuaikan potensiometer titik set alarm sampai relay aktif
- Verifikasi operasi relay dengan indikator LED
- Ulangi untuk titik set bahaya (ambang batas lebih tinggi)
- Dokumentasikan nilai titik set untuk referensi di masa depan
Operasi & Diagnostik
Indikator LED
| LED | Warna | Arti |
|---|---|---|
| Daya | Hijau | Modul menyala dan beroperasi |
| Alarm Ch1-Ch4 | Kuning | Titik set alarm terlampaui pada saluran masing-masing |
| Bahaya Ch1-Ch4 | Merah | Titik setel bahaya terlampaui pada saluran terkait |
| Kesalahan | Merah (berkedip) | Kesalahan modul atau kesalahan sinyal masukan |
Logika Relay
- Operasi Normal: Relay tidak aktif, kontak NO terbuka, kontak NC tertutup
- Kondisi Alarm: Relay aktif, kontak NO menutup, kontak NC membuka
- Kondisi Bahaya: Relay tetap aktif (sama seperti alarm)
- Mode Latching: Konfigurasi opsional untuk menahan status relay sampai reset manual
Pemecahan masalah
| Masalah | Kemungkinan Penyebab | Solusi |
|---|---|---|
| LED daya mati | Kegagalan catu daya | Verifikasi tegangan catu daya +24V DC dan sambungan |
| Relay tidak akan trip | Setpoint terlalu tinggi | Sesuaikan potensiometer titik setel, verifikasi sinyal masukan |
| Alarm palsu | Gangguan listrik pada masukan | Gunakan kabel terlindung, periksa grounding |
| Relay bergetar | Sinyal masukan mendekati titik setel | Tingkatkan histeresis atau sesuaikan titik setel |
| LED kesalahan menyala | Sinyal masukan di luar jangkauan | Periksa sensor dan pengkabelan, verifikasi rentang -10V hingga +10V |
Jaminan Keaslian
⚠️ Risiko Modul Palsu
Modul relay tidak asli dapat menyebabkan:
- ❌ Operasi relay tidak dapat diandalkan menyebabkan alarm terlewat
- ❌ Pengelasan kontak atau kegagalan prematur
- ❌ Tidak sesuai dengan standar keselamatan API 670
- ❌ Sertifikasi sistem perlindungan mesin batal
✅ Jaminan Industrial Control Hub
- 🔒 100% Asli Bently Nevada – Kemasan segel pabrik
- 📜 Pelacakan Lengkap – Nomor seri dan sertifikat
- 🌍 Distributor Resmi – Verifikasi di portal mitra Baker Hughes
- 🛡️ Garansi 24 Bulan – Garansi pabrikan berlaku secara global
- 📦 Pengepakan Pelindung – Pengiriman anti-statis dan tahan guncangan
Isi Paket
- 1× Modul relay empat saluran Bently Nevada 3300/12
- Klip pemasangan rel DIN
- Konektor terminal block
- Instruksi instalasi dan diagram pengkabelan
Dukungan Teknis
- 📧 Rekayasa Aplikasi – Email kami untuk bantuan konfigurasi setpoint
- 📚 Dokumentasi – Manual instalasi, diagram pengkabelan, panduan kepatuhan API 670
- 🔧 Dukungan Komisioning – Bantuan jarak jauh untuk pengaturan dan pengujian awal
- 🔄 Pengembalian 30 Hari – Modul yang tidak digunakan dalam kemasan asli
FAQ
Q: Bisakah saya menggunakan modul ini dengan sensor non-Bently Nevada?
A: Ya, sensor atau monitor dengan output DC -10V hingga +10V kompatibel.
Q: Apa perbedaan antara setpoint alarm dan bahaya?
A: Alarm adalah ambang peringatan (misalnya, getaran 50 µm). Bahaya adalah ambang shutdown (misalnya, getaran 75 µm).
Q: Bisakah saya mengonfigurasi relay agar latching?
A: Ya, mode latching mempertahankan status relay sampai reset manual. Konsultasikan manual untuk konfigurasi jumper.
Q: Berapa frekuensi switching relay maksimum?
A: Relay elektromekanis dinilai untuk 100.000 operasi. Untuk switching frekuensi tinggi, pertimbangkan modul relay solid-state.
Product Description
Modul Relai Empat Saluran Bently Nevada 3300/12
Modul Bently Nevada 3300/12 adalah modul relai empat saluran serbaguna yang dirancang untuk perlindungan mesin dan sistem alarm. Modul kelas industri ini menyediakan fungsi shutdown dan alarm kritis dalam aplikasi pemantauan turbomachinery, mengubah sinyal sensor getaran dan posisi menjadi output relai untuk perlindungan otomatis.
Fitur Utama
- ✅ Empat Saluran Independen – Memantau beberapa parameter secara bersamaan
- ✅ Setpoint yang Dapat Dikustomisasi – Ambang alarm dan bahaya yang dapat disesuaikan
- ✅ Output Relai Form C – Kontak SPDT untuk konfigurasi kabel yang fleksibel
- ✅ Memenuhi API 670 – Memenuhi standar industri untuk sistem perlindungan mesin
- ✅ Indikator Status LED – Konfirmasi visual status relai dan kesalahan
Spesifikasi Teknis
| Nomor Model | 3300/12 |
| Jenis Produk | Modul Relai Empat Saluran |
| Jumlah Saluran | 4 saluran relai independen |
| Tipe Relai | Relai elektromekanis Form C (SPDT) |
| Rating Kontak | 5A @ 250V AC, 5A @ 30V DC (beban resistif) |
| Sinyal Input | -10V hingga +10V DC (dari Proximitor atau monitor) |
| Rentang Setpoint | Dapat disesuaikan melalui potensiometer panel depan |
| Waktu Respon | <50 ms (tipikal) |
| Catu Daya | +24V DC (rentang 18-30V) |
| Konsumsi Daya | Typ. 5W |
| Suhu Operasi | -30°C hingga +65°C |
| Pemasangan | Rel DIN atau pemasangan panel |
| Sertifikasi | CE, UL, CSA, API 670 |
| Dimensi (L×T×D) | Sekitar 100mm × 150mm × 50mm |
| Berat | Kira-kira 500g |
Aplikasi Industri
Perlindungan Turbomachinery
Sediakan fungsi penghentian otomatis dan alarm untuk turbin uap, turbin gas, dan kompresor saat getaran atau posisi melebihi batas aman.
Pemantauan Pompa & Motor
Aktifkan alarm atau penghentian saat getaran bantalan, perpindahan poros, atau sensor suhu mendeteksi kondisi abnormal pada peralatan berputar kritis.
Pemantauan Multi-Parameter
Pantau hingga empat parameter berbeda (misalnya, getaran radial X-Y, posisi aksial, suhu) dengan setpoint dan output relay independen.
Sistem Perlindungan Mesin (MPS)
Integrasikan dengan sistem kontrol terdistribusi (DCS) atau pengendali logika terprogram (PLC) untuk manajemen kesehatan dan keselamatan mesin yang komprehensif.
Integrasi Sistem
Sumber Input yang Kompatibel
- Proximitor 3300 XL: Sensor getaran dan posisi
- Monitor 3300 XL: Sistem pemantauan berbasis rak
- Monitor Seri 3500: Platform pemantauan kondisi canggih
- Sensor Pihak Ketiga: Sinyal output DC -10V hingga +10V apa saja
Konfigurasi Tipikal
Untuk sistem pemantauan turbin:
- Saluran 1: Getaran radial sumbu X (alarm @ 50 µm, bahaya @ 75 µm)
- Saluran 2: Getaran radial sumbu Y (alarm @ 50 µm, bahaya @ 75 µm)
- Saluran 3: Posisi aksial (alarm @ 200 µm, bahaya @ 300 µm)
- Saluran 4: Suhu bantalan (alarm @ 80°C, bahaya @ 90°C)
Instalasi & Pengaturan
Opsi Pemasangan
- Pemasangan Rel DIN – Pasang modul ke rel DIN standar 35mm di kabinet kontrol
- Panel Mount – Gunakan braket pemasangan untuk instalasi panel langsung
- Rak Mount – Pasang di rak peralatan 19 inci dengan adaptor opsional
Panduan Pengkabelan
- Hubungkan sinyal input dari Proximitors atau monitor ke terminal sekrup
- Kabelkan output relay ke input DCS/PLC atau alarm annunciator
- Sediakan catu daya +24V DC (pastikan kapasitas arus memadai)
- Gunakan kabel terlindung untuk sinyal input guna meminimalkan noise
- Grounding chassis modul ke ground peralatan
Penyesuaian Titik Set
- Terapkan sinyal input yang diketahui (misalnya, 5V DC untuk 50% dari rentang)
- Sesuaikan potensiometer titik set alarm sampai relay aktif
- Verifikasi operasi relay dengan indikator LED
- Ulangi untuk titik set bahaya (ambang batas lebih tinggi)
- Dokumentasikan nilai titik set untuk referensi di masa depan
Operasi & Diagnostik
Indikator LED
| LED | Warna | Arti |
|---|---|---|
| Daya | Hijau | Modul menyala dan beroperasi |
| Alarm Ch1-Ch4 | Kuning | Titik set alarm terlampaui pada saluran masing-masing |
| Bahaya Ch1-Ch4 | Merah | Titik setel bahaya terlampaui pada saluran terkait |
| Kesalahan | Merah (berkedip) | Kesalahan modul atau kesalahan sinyal masukan |
Logika Relay
- Operasi Normal: Relay tidak aktif, kontak NO terbuka, kontak NC tertutup
- Kondisi Alarm: Relay aktif, kontak NO menutup, kontak NC membuka
- Kondisi Bahaya: Relay tetap aktif (sama seperti alarm)
- Mode Latching: Konfigurasi opsional untuk menahan status relay sampai reset manual
Pemecahan masalah
| Masalah | Kemungkinan Penyebab | Solusi |
|---|---|---|
| LED daya mati | Kegagalan catu daya | Verifikasi tegangan catu daya +24V DC dan sambungan |
| Relay tidak akan trip | Setpoint terlalu tinggi | Sesuaikan potensiometer titik setel, verifikasi sinyal masukan |
| Alarm palsu | Gangguan listrik pada masukan | Gunakan kabel terlindung, periksa grounding |
| Relay bergetar | Sinyal masukan mendekati titik setel | Tingkatkan histeresis atau sesuaikan titik setel |
| LED kesalahan menyala | Sinyal masukan di luar jangkauan | Periksa sensor dan pengkabelan, verifikasi rentang -10V hingga +10V |
Jaminan Keaslian
⚠️ Risiko Modul Palsu
Modul relay tidak asli dapat menyebabkan:
- ❌ Operasi relay tidak dapat diandalkan menyebabkan alarm terlewat
- ❌ Pengelasan kontak atau kegagalan prematur
- ❌ Tidak sesuai dengan standar keselamatan API 670
- ❌ Sertifikasi sistem perlindungan mesin batal
✅ Jaminan Industrial Control Hub
- 🔒 100% Asli Bently Nevada – Kemasan segel pabrik
- 📜 Pelacakan Lengkap – Nomor seri dan sertifikat
- 🌍 Distributor Resmi – Verifikasi di portal mitra Baker Hughes
- 🛡️ Garansi 24 Bulan – Garansi pabrikan berlaku secara global
- 📦 Pengepakan Pelindung – Pengiriman anti-statis dan tahan guncangan
Isi Paket
- 1× Modul relay empat saluran Bently Nevada 3300/12
- Klip pemasangan rel DIN
- Konektor terminal block
- Instruksi instalasi dan diagram pengkabelan
Dukungan Teknis
- 📧 Rekayasa Aplikasi – Email kami untuk bantuan konfigurasi setpoint
- 📚 Dokumentasi – Manual instalasi, diagram pengkabelan, panduan kepatuhan API 670
- 🔧 Dukungan Komisioning – Bantuan jarak jauh untuk pengaturan dan pengujian awal
- 🔄 Pengembalian 30 Hari – Modul yang tidak digunakan dalam kemasan asli
FAQ
Q: Bisakah saya menggunakan modul ini dengan sensor non-Bently Nevada?
A: Ya, sensor atau monitor dengan output DC -10V hingga +10V kompatibel.
Q: Apa perbedaan antara setpoint alarm dan bahaya?
A: Alarm adalah ambang peringatan (misalnya, getaran 50 µm). Bahaya adalah ambang shutdown (misalnya, getaran 75 µm).
Q: Bisakah saya mengonfigurasi relay agar latching?
A: Ya, mode latching mempertahankan status relay sampai reset manual. Konsultasikan manual untuk konfigurasi jumper.
Q: Berapa frekuensi switching relay maksimum?
A: Relay elektromekanis dinilai untuk 100.000 operasi. Untuk switching frekuensi tinggi, pertimbangkan modul relay solid-state.
