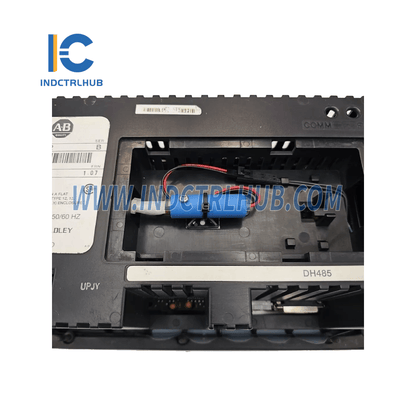

Product Description
Spesifikasi Teknis
Spesifikasi Listrik
| Atribut | Spesifikasi |
|---|---|
| Daya DC | Tegangan Pasokan: 18…30V DC (24V DC nominal) |
| Konsumsi Daya: 18 W max (0,75 A @ 24V DC) | |
| Daya AC | Tegangan Pasokan: 85…264V AC, 47…63 Hz |
| Konsumsi Daya: 45 VA maksimum |
Spesifikasi Mekanis
| Atribut | Spesifikasi |
|---|---|
| Lampiran | NEMA Tipe 12/13, 4X (Hanya untuk penggunaan dalam ruangan), IP54, IP65 |
| Indikator Status | COMM: Hijau, Fault: Merah |
| Berat | Keypad, Keypad & Touch: 1,2 kg (2,7 lb) |
| Layar Sentuh: 0,93 kg (2,1 lb) | |
| Dimensi (Keypad) | 167 (T) x 266 (L) x 106 (P) mm (6.57 x 10.47 x 4.17 in.) |
| Dimensi (Layar Sentuh) | 152 (T) x 185 (L) x 82 (P) mm (6.00 x 7.28 x 3.20 in.) |
| Kedalaman Terpasang (Tombol Angka) | 86 mm (3,39 in.) tanpa penahan kartu memori |
| 207 mm (8,15 in.) dengan ruang untuk kartu memori | |
| Kedalaman Terpasang (Sentuh) | 64 mm (2,54 in.) tanpa penahan kartu memori |
| 188 mm (7,40 in.) dengan ruang untuk kartu memori |
Spesifikasi Tampilan
| Atribut | Spesifikasi |
|---|---|
| Jenis | Layar Kristal Cair (LCD) |
| Ukuran | 120 x 60 mm (4,75 x 2,38 in.) |
| Piksel | 256 x 128 |
| Sel Sentuh | 128 (16 kolom x 8 baris) |
| Ukuran Sel Sentuh | 16 x 16 piksel |
Ukuran Karakter
| Ukuran (Piksel) | Karakter/Baris | Baris Maksimum | Dimensi (mm) |
|---|---|---|---|
| 6 x 8 | 40 | 16 | 2.2 x 3.2 |
| 6 x 16 | 20 | 16 | 3.8 x 5.6 |
| 6 x 24 | 13 | 16 | 3.8 x 8.4 |
| 12 x 8 | 40 | 8 | 7.6 x 2.8 |
| 12 x 16 | 20 | 8 | 7.6 x 5.6 |
| 12 x 24 | 13 | 8 | 7.6 x 8.4 |
| 18 x 8 | 40 | 5 | 11.2 x 2.8 |
| 18 x 16 | 20 | 5 | 11.2 x 5.6 |
| 18 x 24 | 13 | 5 | 11.2 x 8.4 |
Memori Terminal
| Model | Total Memori Flash Aplikasi |
|---|---|
| PV550 (Seri E atau lebih baru) | 240K byte (layar aplikasi) |
| PV550 (Sebelum Seri E) | 112K byte (layar aplikasi) |
Spesifikasi Lingkungan
| Atribut | Spesifikasi |
|---|---|
| Suhu Operasi | 0…55 °C (32…131 °F) |
| Suhu Penyimpanan | -20…70 °C (-4…158 °F) |
| Kelembaban Relatif | 5…95% pada 0…30 °C (32…86 °F) |
| 5…75% pada 31…40 °C (88…104 °F) | |
| 5…50% pada 41…55 °C (106…131 °F) | |
| Pembuangan Panas | 20 W (69 BTU/JAM) untuk Daya AC atau DC |
| Guncangan (Beroperasi/Tidak Beroperasi) | 30 gram / 50 gram |
| Getaran (Beroperasi) | 2 g hingga 2.000 Hz |
