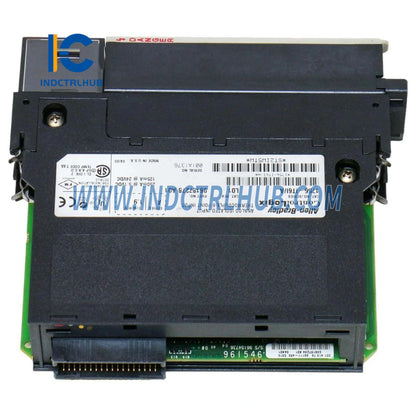

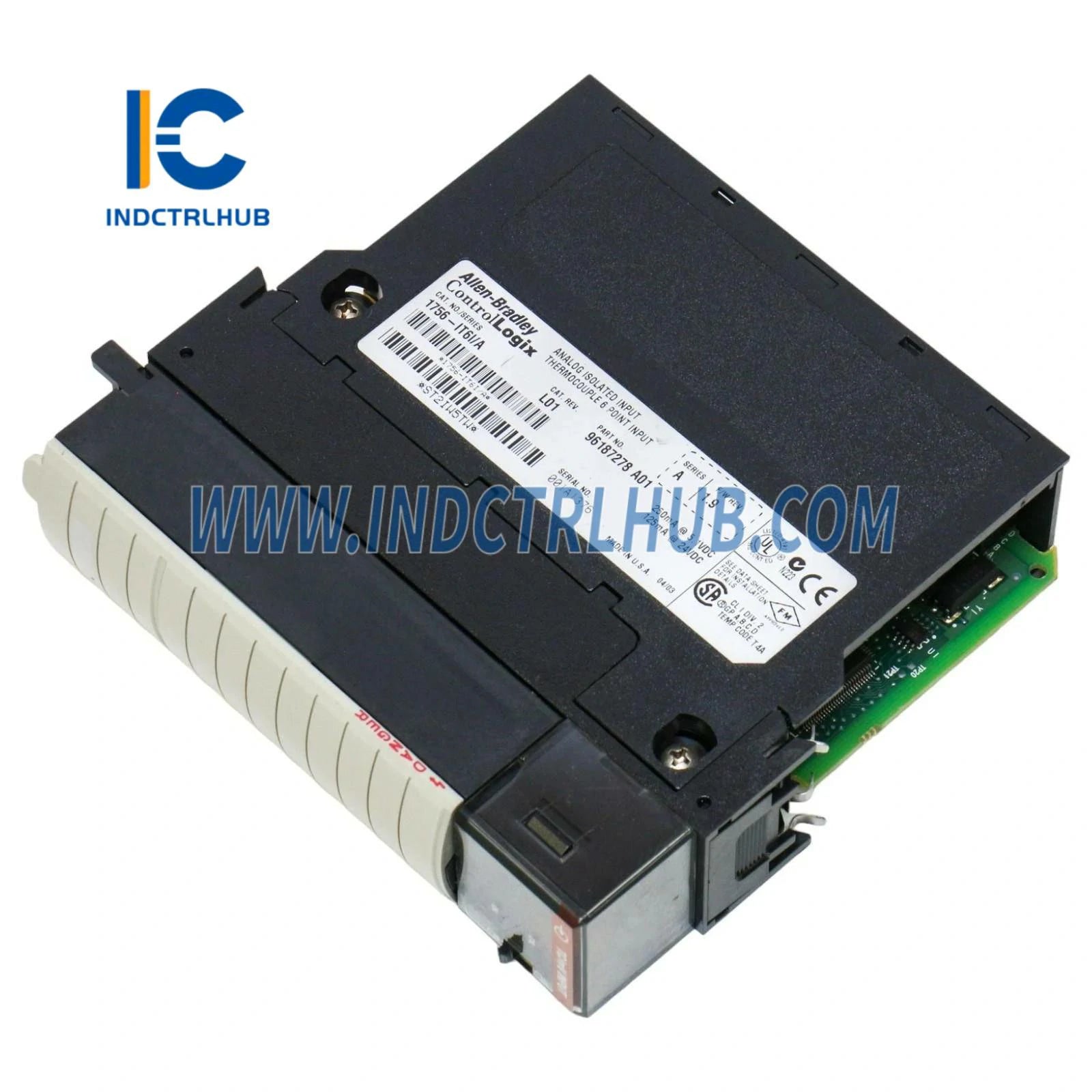

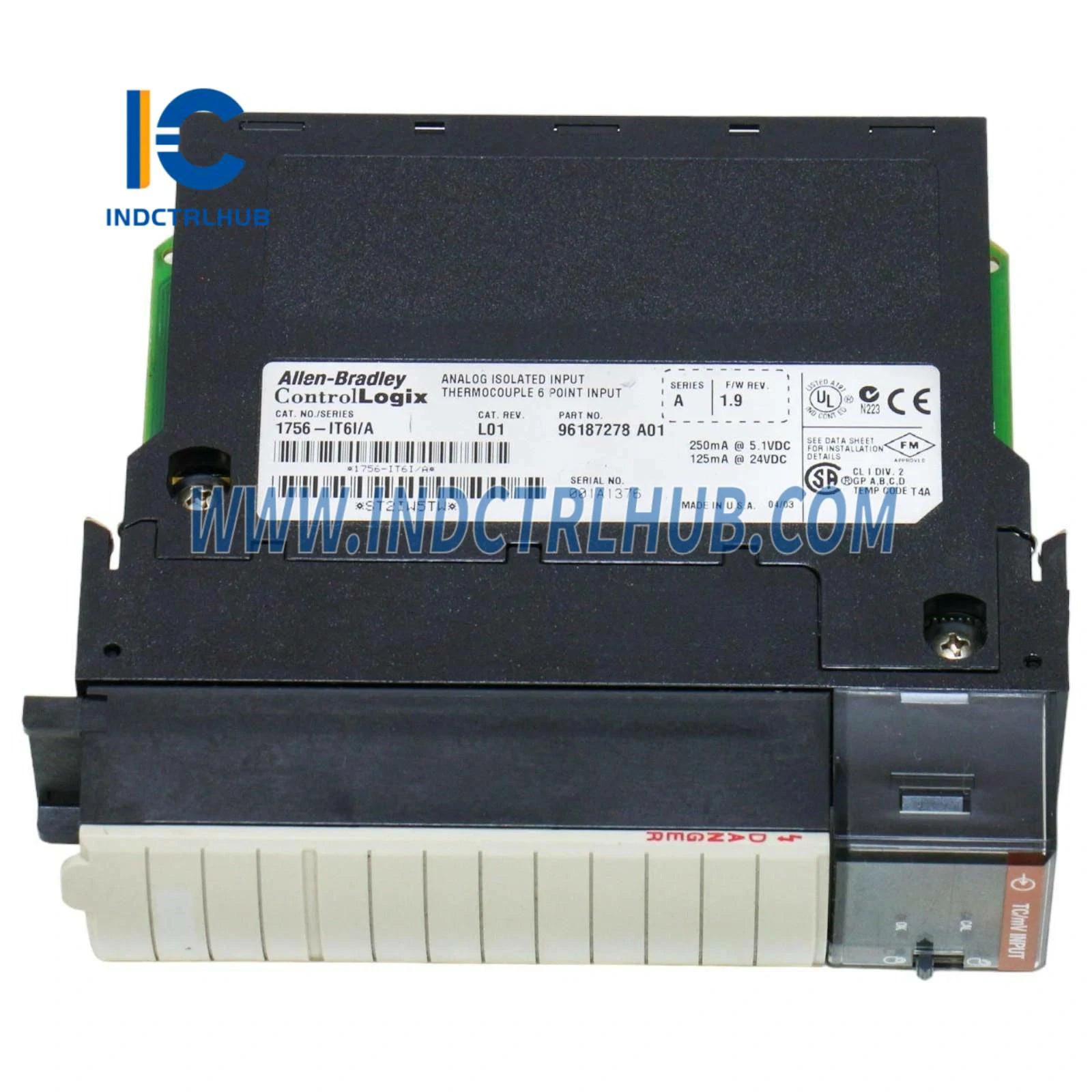

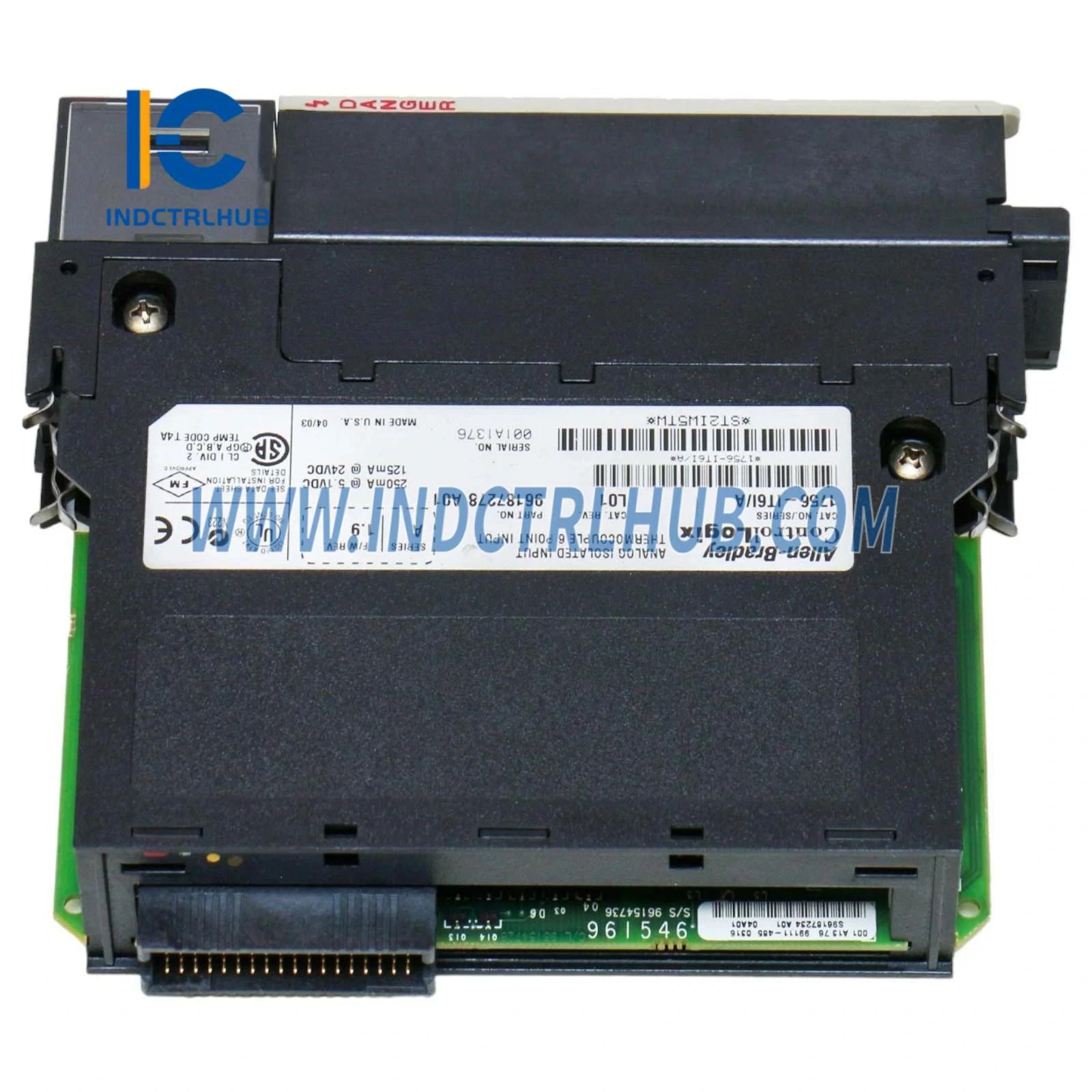

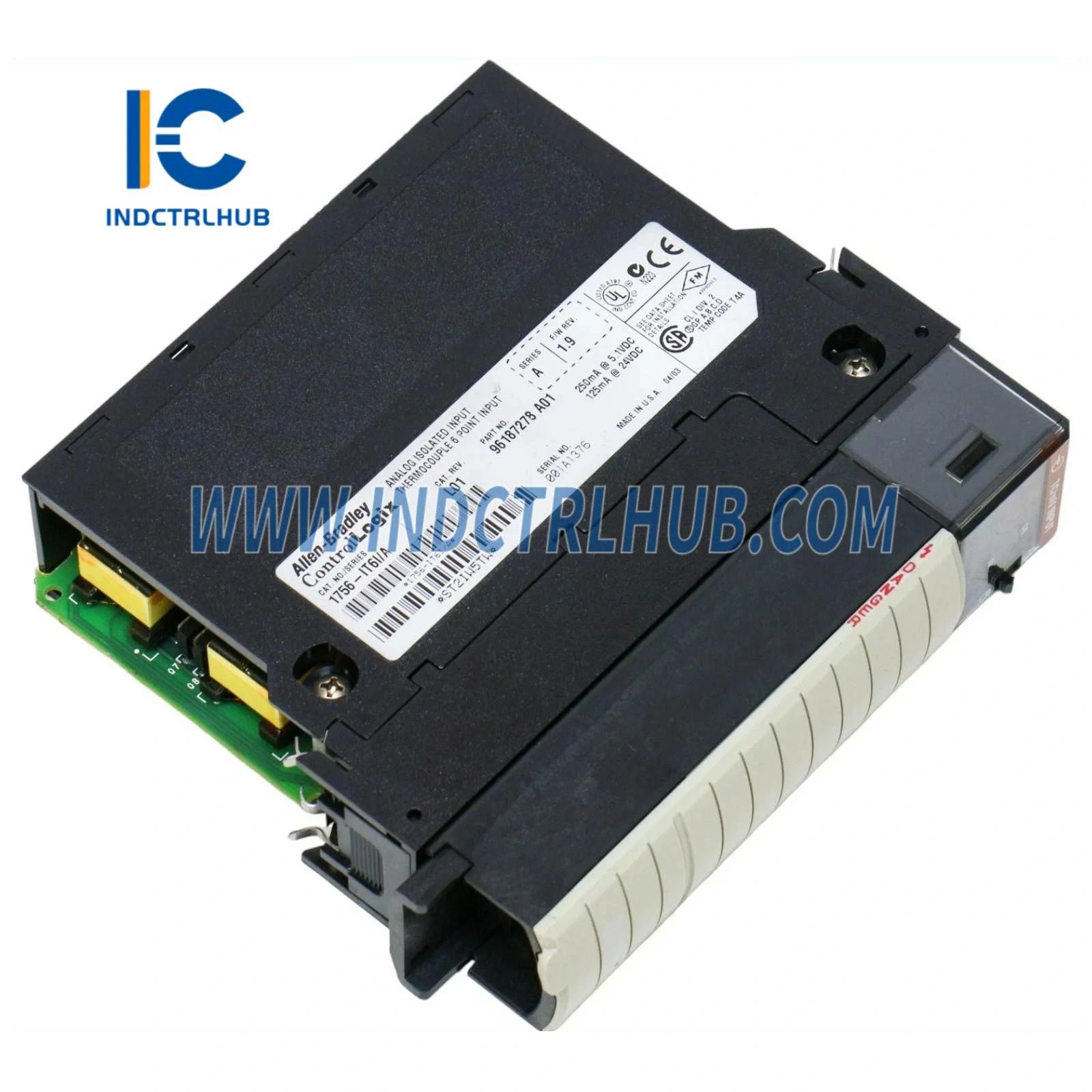

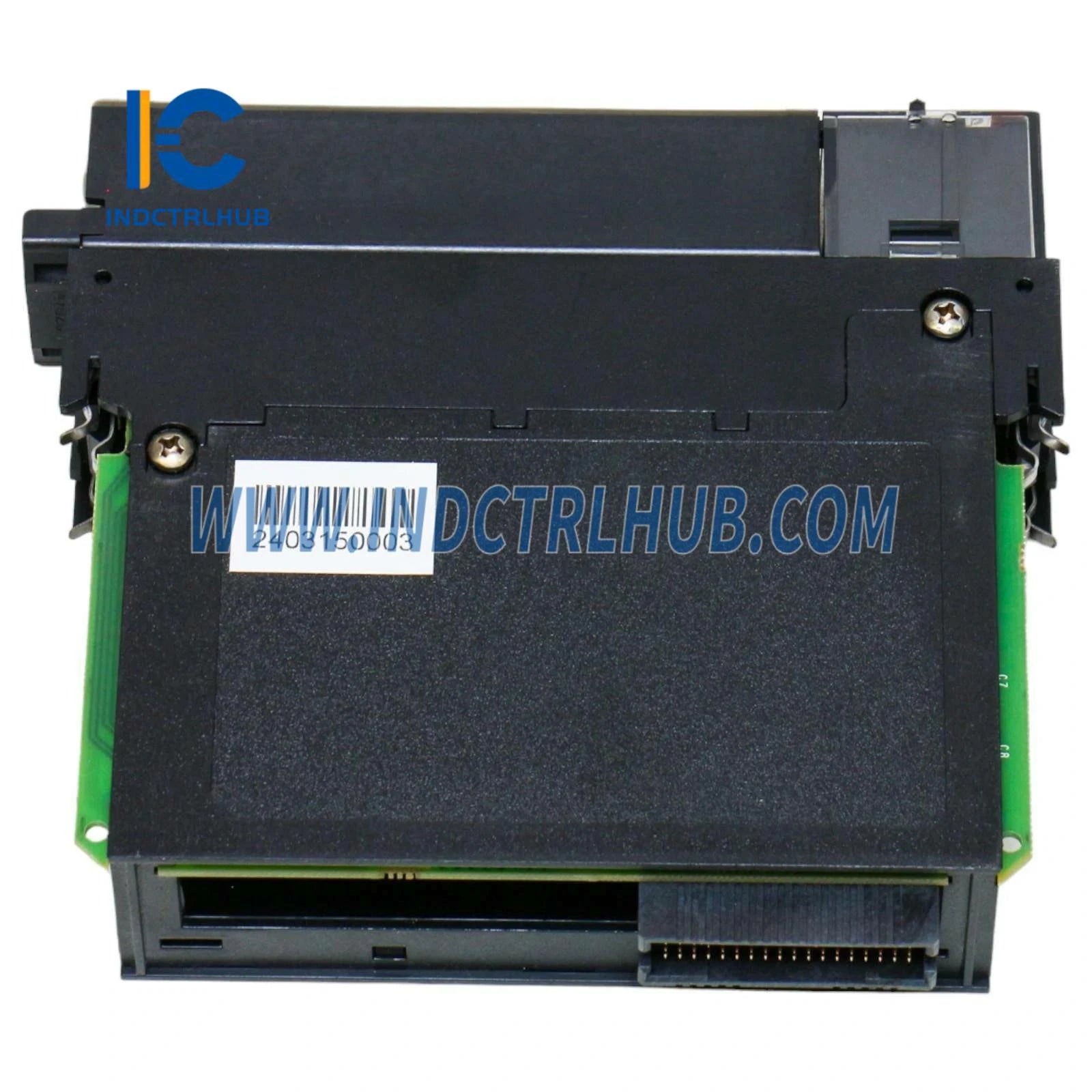

Allen-Bradley 1756-IT6I/A Modul Input Termokopel
Allen-Bradley 1756-IT6I/A Modul Input Termokopel
Manufacturer: ALLEN BRADLEY
Product No.: 1756-IT6I/A
Condition:1000 tersedia
Product Type: Modul Input Analog
Product Origin: 662766493672
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- Dukungan 24/7
- Pengembalian 30 Hari
- Pengiriman Cepat
Modul Input Termokopel/mV Allen-Bradley 1756-IT6I/A ControlLogix
The Allen-Bradley 1756-IT6I/A adalah modul input termokopel dan millivolt 6-saluran presisi tinggi yang dirancang untuk sistem otomasi ControlLogix. Modul kelas industri ini menyediakan pengukuran suhu yang akurat dan pemantauan proses dalam aplikasi manufaktur, makanan & minuman, dan pengolahan kimia, mendukung berbagai tipe termokopel dengan kompensasi sambungan dingin bawaan.
Fitur Utama
- ✅ 6 Input Diferensial – Memantau enam titik suhu secara bersamaan
- ✅ Dukungan Termokopel Universal – Kompatibel dengan tipe J, K, T, E, R, S, B, N, C
- ✅ Input Millivolt – Juga menerima sinyal ±100mV untuk sensor kustom
- ✅ Kompenasi Sambungan Dingin – CJC bawaan untuk pembacaan termokopel yang akurat
- ✅ Resolusi Tinggi – Konversi A/D 16-bit untuk pengukuran yang presisi
- ✅ Blok Terminal yang Dapat Dilepas – Hot-swappable untuk pemeliharaan mudah
Spesifikasi Teknis
| Nomor Katalog | 1756-IT6I/A |
| Jenis Produk | Modul Input Termokopel/mV |
| Seri | ControlLogix |
| Saluran Masukan | 6 input diferensial |
| Jenis Input | Termokopel (J, K, T, E, R, S, B, N, C), ±100mV |
| Resolusi | 16-bit (0,0015% dari skala penuh) |
| Akurasi | ±0,15% dari skala penuh (tipikal) |
| Tingkat Pembaruan | Dapat dikonfigurasi: 10ms hingga 1000ms per saluran |
| Isolasi | Dari saluran ke saluran dan dari saluran ke backplane |
| Suhu Operasi | 0°C hingga +60°C (32°F hingga 140°F) |
| Konsumsi Daya | Typ. 2,5W @ 5V DC (dari backplane) |
| Sertifikasi | UL, cUL, CE, ATEX, IECEx |
| Dimensi | 35mm (L) × 137mm (T) × 119mm (D) |
| Berat | Sekitar 200g |
Aplikasi Industri
Perlakuan Panas & Tungku
Pantau suhu tungku dalam perlakuan panas logam, kiln keramik, dan pembuatan kaca. Berbagai jenis termokopel mendukung rentang suhu dari -200°C hingga +1800°C.
Pengolahan Makanan & Minuman
Lacak suhu memasak, pasteurisasi, dan sterilisasi di lini produksi makanan. Pastikan keamanan produk dan kepatuhan regulasi dengan kontrol suhu yang akurat.
Kimia & Farmasi
Ukur suhu reaktor, suhu kolom distilasi, dan pemanasan proses di pabrik kimia. Dukung kepatuhan GMP dan FDA 21 CFR Bagian 11.
Plastik & Ekstrusi
Kontrol suhu barel ekstruder dan suhu cetakan dalam proses injeksi dan ekstrusi. Pertahankan toleransi suhu yang ketat untuk kualitas produk.
Integrasi Sistem
Kompatibilitas ControlLogix
- Pengendali: Semua prosesor seri ControlLogix L7x, L8x
- Chassis: Chassis 1756 ControlLogix (slot 4, 7, 10, 13, 17)
- Perangkat Lunak: RSLogix 5000, Studio 5000 Logix Designer
- Komunikasi: Backplane ControlLogix (1 Gbps)
Persyaratan Pengkabelan
- Blok Terminal: Terminal sekrup yang dapat dilepas 1756-TBCH (termasuk)
- Ukuran Kabel: 14-22 AWG (0,5-2,5mm²)
- Kabel Termokopel: Gunakan kabel ekstensi termokopel yang sesuai dengan tipe sensor
- Perisai: Tanahkan perisai hanya di ujung modul (hindari loop tanah)
Instalasi & Konfigurasi
Instalasi Perangkat Keras
- Matikan chassis ControlLogix
- Masukkan modul ke slot yang tersedia (kecuali slot 0)
- Amankan modul dengan kunci pengunci
- Hubungkan kabel termokopel ke blok terminal (perhatikan polaritas)
- Nyalakan chassis dan verifikasi LED status modul (hijau = OK)
Konfigurasi Perangkat Lunak
- Buka proyek Studio 5000 Logix Designer
- Tambahkan modul 1756-IT6I/A ke pohon konfigurasi I/O
- Konfigurasikan setiap saluran: tipe termokopel, satuan teknik, pengaturan filter
- Atur laju pembaruan (RPI) berdasarkan kebutuhan proses
- Unduh konfigurasi ke pengontrol
- Pantau data saluran dalam tag pengontrol
Tipe Termokopel yang Didukung
| Tipe | Rentang Suhu | Aplikasi Tipikal |
|---|---|---|
| J (Iron-Constantan) | -210°C hingga +1200°C | Plastik, pengolahan makanan, tujuan umum |
| K (Chromel-Alumel) | -270°C hingga +1372°C | Tungku, kiln, tipe paling umum |
| T (Copper-Constantan) | -270°C hingga +400°C | Kriogenik, penyimpanan makanan, HVAC |
| E (Chromel-Constantan) | -270°C hingga +1000°C | Sensitivitas tinggi, suhu rendah |
| R/S (Platinum-Rhodium) | -50°C hingga +1768°C | Tungku suhu tinggi, kaca |
| B (Platinum-Rhodium) | +200°C hingga +1820°C | Aplikasi suhu sangat tinggi |
| N (Nicrosil-Nisil) | -270°C hingga +1300°C | Suhu tinggi, atmosfer mengoksidasi |
Pemecahan masalah
| Masalah | Penyebab | Solusi |
|---|---|---|
| Saluran menunjukkan sirkuit terbuka | Termokopel terputus atau rusak | Periksa kabel, verifikasi kontinuitas termokopel |
| Pembacaan tidak stabil | Gangguan listrik atau grounding yang buruk | Gunakan kabel termokopel terlindung, verifikasi grounding |
| Suhu tidak tepat | Jenis termokopel yang salah dikonfigurasi | Verifikasi jenis termokopel sesuai konfigurasi |
| LED kesalahan modul menyala | Kerusakan perangkat keras atau kesalahan konfigurasi | Periksa diagnostik di Studio 5000, ganti jika rusak |
Jaminan Keaslian
⚠️ Risiko Modul Palsu
Modul Allen-Bradley tidak asli dapat menyebabkan:
- ❌ Pembacaan suhu yang tidak akurat menyebabkan cacat produk
- ❌ Kerusakan sistem dan waktu henti produksi
- ❌ Bahaya keselamatan pada aplikasi suhu tinggi
- ❌ Garansi dan dukungan Rockwell Automation batal
✅ Jaminan Industrial Control Hub
- 🔒 100% Asli Allen-Bradley – Kemasan Rockwell Automation yang disegel pabrik
- 📜 Pelacakan Penuh – Nomor seri dan sertifikat kesesuaian
- 🌍 Distributor Resmi – Verifikasi di Rockwell Automation PartnerNetwork
- 🛡️ Garansi 24 Bulan – Garansi pabrikan berlaku secara global
- 📦 Perlindungan ESD – Kemasan anti-statis mencegah kerusakan
Isi Paket
- 1× modul input termokopel Allen-Bradley 1756-IT6I/A
- 1× blok terminal lepasan 1756-TBCH
- Instruksi instalasi dan panduan memulai cepat
- CD dokumentasi produk (atau tautan unduhan)
Produk Terkait
- Blok Terminal: 1756-TBCH (blok terminal pengganti)
- Chassis ControlLogix: 1756-A7, 1756-A10, 1756-A13
- Pasokan Daya: 1756-PA75, 1756-PB75 (daya redundan)
- Termokopel: Berbagai tipe dan panjang tersedia
Dukungan Teknis
- 📧 Rekayasa Aplikasi – Email kami untuk panduan pemilihan dan pengkabelan termokopel
- 📚 Dokumentasi – manual instalasi, panduan pengguna, contoh ladder logic
- 🎓 Sumber Pelatihan – tutorial konfigurasi Studio 5000
- 🔧 Dukungan Komisioning – Bantuan jarak jauh untuk pengaturan awal
- 🔄 Pengembalian 30 Hari – Modul yang tidak digunakan dalam kemasan asli
FAQ
Q: Bisakah saya mencampur tipe termokopel yang berbeda pada modul yang sama?
A: Ya, setiap saluran dapat dikonfigurasi secara independen untuk tipe termokopel yang berbeda.
Q: Apa perbedaan antara 1756-IT6I dan 1756-IT6I/A?
A: /A menunjukkan pelapisan konformal untuk lingkungan keras (kelembapan, debu, bahan kimia).
Q: Bisakah saya menggunakan modul ini untuk sensor RTD?
A: Tidak, gunakan 1756-IR6I untuk input RTD. Modul ini hanya untuk termokopel dan sinyal millivolt.
Q: Seberapa sering saya harus mengkalibrasi ulang modul?
A: Rockwell Automation merekomendasikan verifikasi kalibrasi tahunan untuk aplikasi kritis.
