Product Description
Detail Produk
Produsen: Allen-Bradley
Model/Nomor Bagian: Nomor 1738-IE4CM12

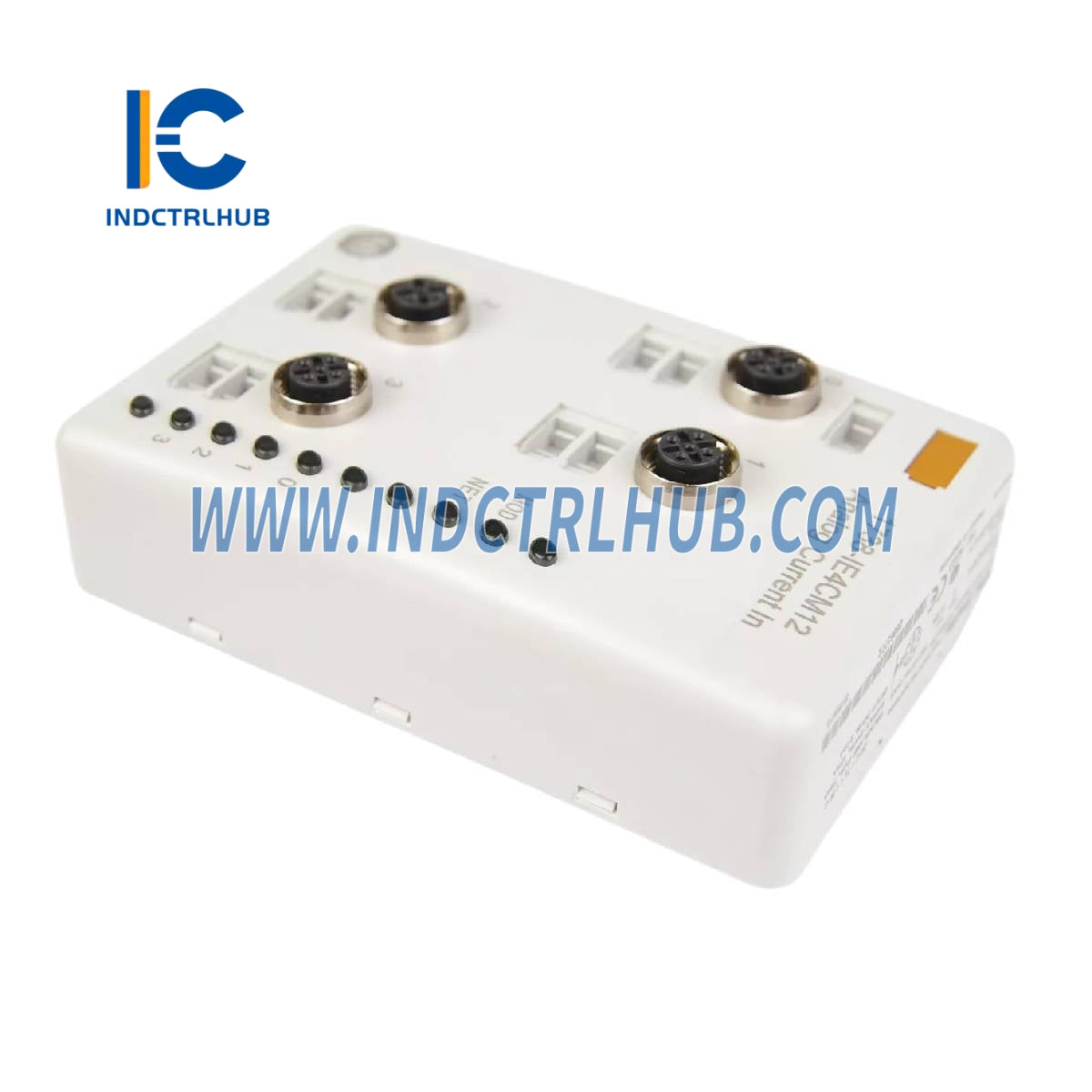

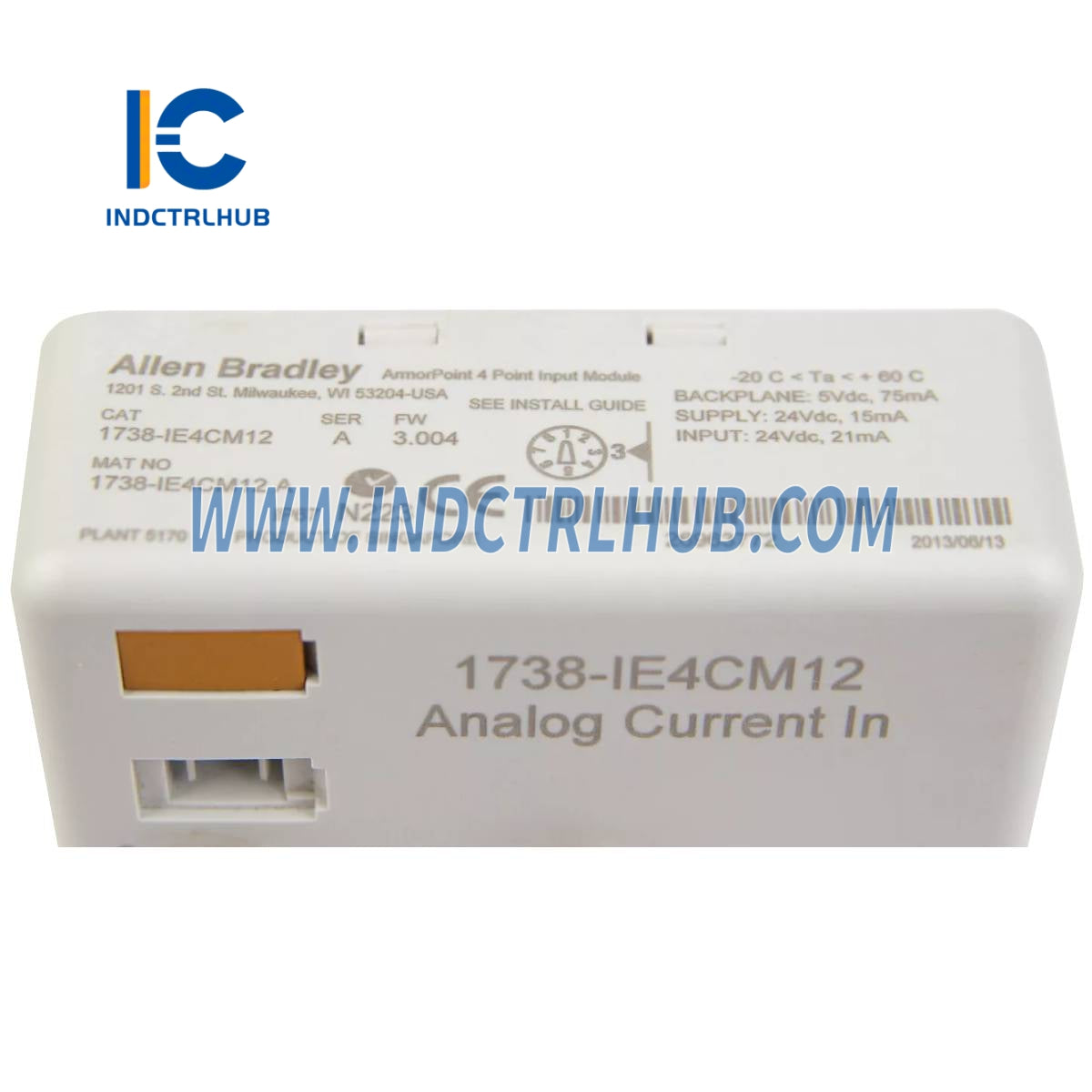

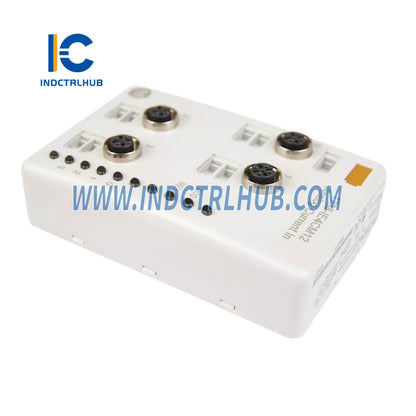

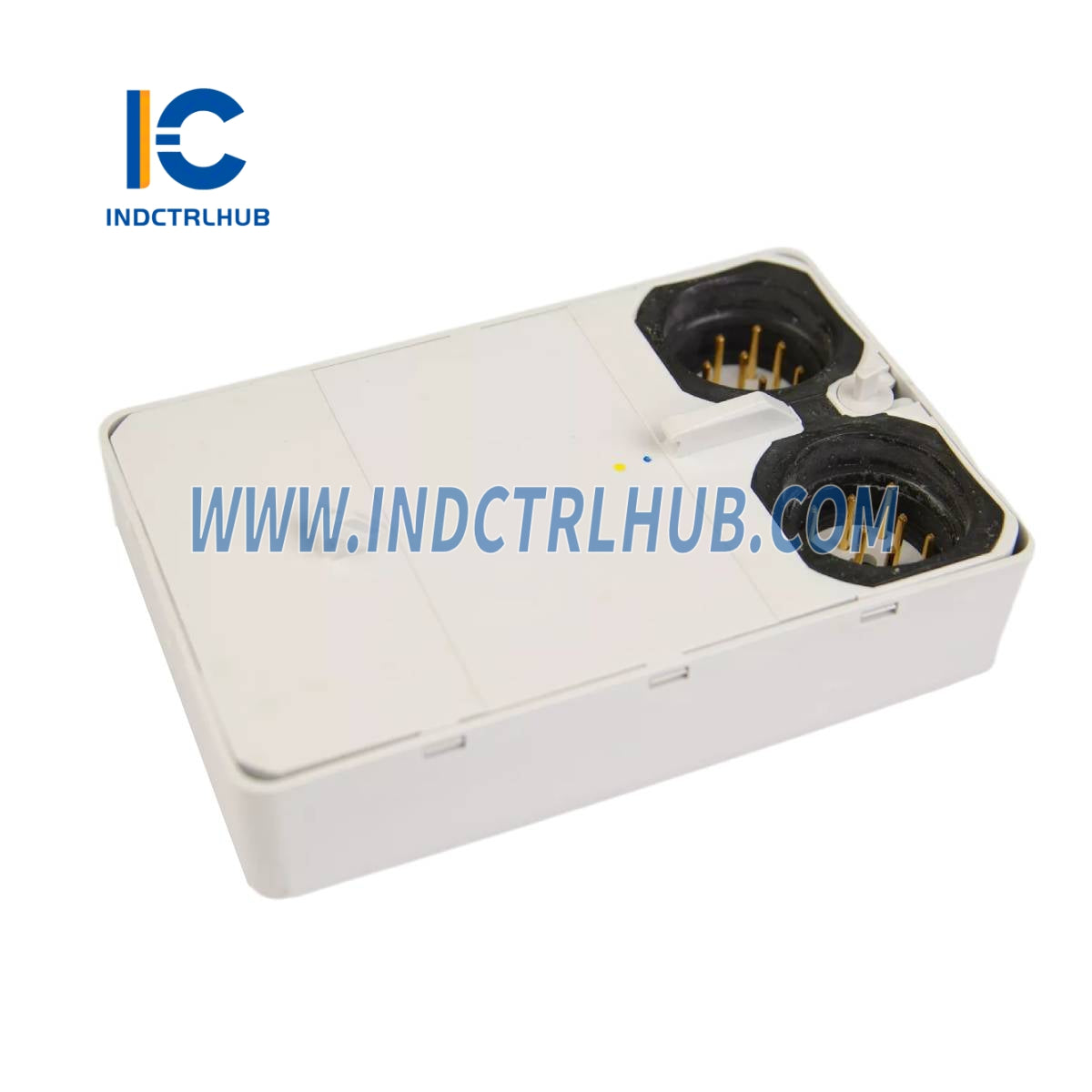

Deskripsi: ArmorPoint Modul Input 4-Poin
Spesifikasi
Spesifikasi Umum
|
Atribut |
Nilai |
|---|---|
|
Jumlah Input |
4 |
|
Kepadatan Titik Input |
4 single-ended, non-isolated |
|
Rentang Sinyal Arus Masukan |
4…20 mA / 0…20 mA |
|
Akurasi Mutlak |
0,1% Skala Penuh @ 25°C |
|
Drift Akurasi dengan Suhu (Input Saat Ini) |
30 ppm/°C |
|
Konsanta Waktu Filter Digital |
0…10.000 ms (default = 0 ms) |
|
Rasio Penolakan Mode Umum Input |
120dB |
|
Tipe Konversi Input |
Sigma Delta |
|
Impedansi Masukan |
60 Ω |
|
Rasio Penolakan Mode Normal Input |
-60dB |
|
Frekuensi Filter Notch |
15,7 Hz @ Notch = 60 Hz (default), 13,1 Hz @ Notch = 50 Hz, 26,2 Hz @ Notch = 100 Hz, 31,4 Hz @ Notch = 120 Hz, 52,4 Hz @ Notch = 200 Hz, 62,9 Hz @ Notch = 240 Hz, 78,6 Hz @ Notch = 300 Hz, 104,8 Hz @ Notch = 400 Hz, 125,7 Hz @ Notch = 480 Hz |
|
Resolusi Masukan |
16 bit – lebih dari 0…21 mA; 0,32 μA/cnt |
|
Format Data Masukan |
Bilangan bulat bertanda |
Kekuatan & Isolasi
|
Atribut |
Nilai |
|---|---|
|
Tegangan Catu Daya DC Eksternal (Nominal) |
Tegangan DC 24V |
|
Rentang Tegangan Catu Daya DC Eksternal |
Tegangan 10…28,8V DC |
|
Arus Catu Daya DC Eksternal |
15 mA pada tegangan 24 VDC |
|
Perlindungan Overvoltage (Input) |
Dilindungi dari kesalahan hingga 28,8V DC |
|
PointBus Current |
75 mA pada tegangan 5VDC |
|
Dissipasi Daya (Maks) |
0,6W pada tegangan 28,8V DC |
|
Dissipasi Termal (Maks) |
2,0 BTU/jam @ 28,8V DC |
|
Tegangan Isolasi |
50V (kontinu), Tipe Isolasi Diperkuat, Sisi Lapangan ke Sistem |
|
Pengujian Isolasi |
Diuji tipe pada 1250V AC selama 60 s, Sisi lapangan ke Sistem |
|
Isolasi Saluran |
Tidak ada isolasi antara saluran individu |
Indikator & Karakteristik Fisik
|
Atribut |
Nilai |
|---|---|
|
Posisi Sakelar Kunci |
3 |
|
Indikator |
1 indikator status modul hijau/merah (sisi logika), 1 indikator status jaringan hijau/merah (sisi logika), 4 indikator status input hijau/merah (sisi logika) |
|
Dimensi (T x L x D) |
71,6 x 33,1 x 111,6 mm (2,82 x 1,30 x 4,39 in.) |
|
Rating Tipe Penutup |
Memenuhi IP65/66/67/69K (jika ditandai) |
|
Torsi Sekrup Dasar Pemasangan |
Sekrup M4 (#8) – 0,85 Nm (7,5 lb-in) di Aluminium, 1,81 Nm (16 lb-in) di Baja |
|
Kategori Pengkabelan |
2 – pada port sinyal |
|
Berat (Perkiraan) |
290 gram (10,2 ons) |
Penilaian Lingkungan
|
Atribut |
Nilai |
|---|---|
|
Suhu Operasi |
-20…60 °C (-4…140 °F) |
|
Suhu Non-operasional |
-40…85 °C (-40…185 °F) |
|
Kelembaban Relatif |
5…95% non-kondensasi |
|
Getaran |
5g pada 10…500Hz |
